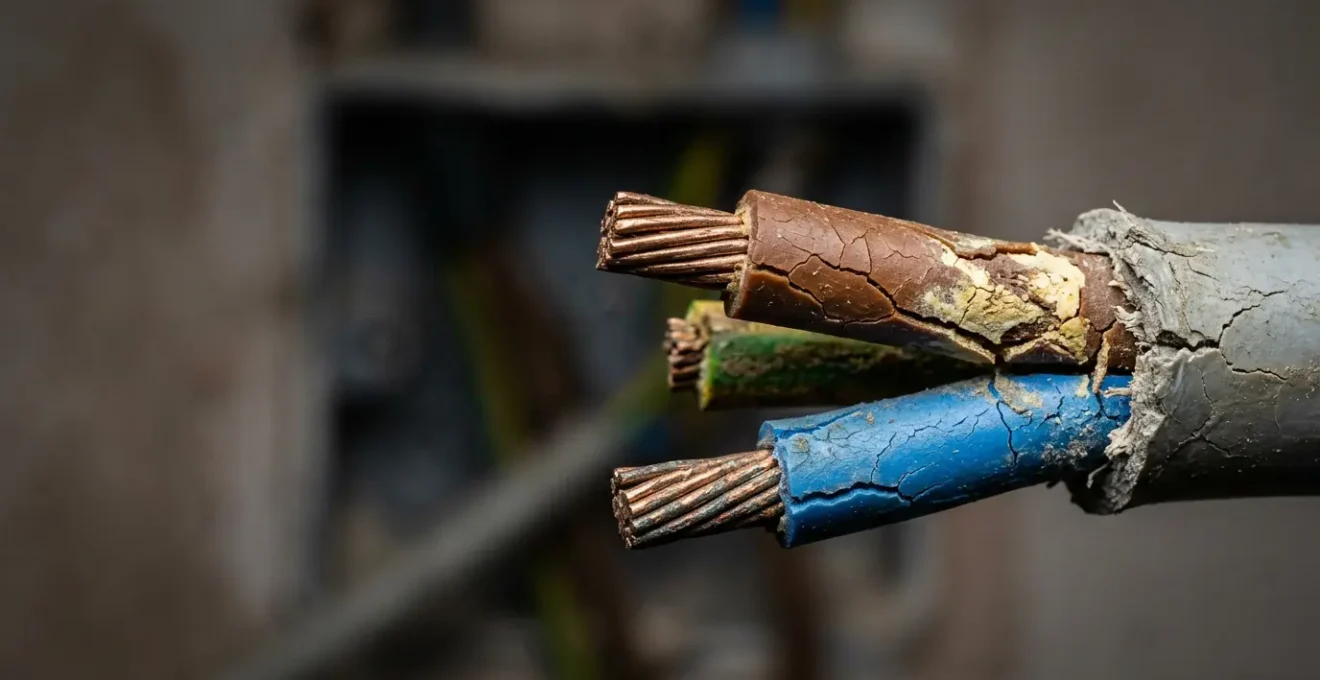

Court-circuit répétitif : comment savoir si l’isolation de vos câbles est défectueuse ?

Le clic familier et frustrant du disjoncteur différentiel qui plonge une pièce dans le noir. Vous avez beau débrancher la cafetière, le grille-pain, et même le chargeur de téléphone, la panne revient, imprévisible, parfois en pleine nuit. Cette situation, vécue par de nombreux occupants, génère une inquiétude légitime. La réaction première est de suspecter un appareil défectueux, mais lorsque le problème persiste même quand tout est débranché, l’angoisse monte d’un cran. La cause est probablement ailleurs, silencieuse et cachée dans les murs de votre logement : une défaillance de l’isolation de vos câbles électriques.

Face à ce type de panne, le conseil habituel de « tester les appareils un par un » atteint rapidement ses limites. Le véritable enjeu n’est pas de trouver un coupable visible, mais de traquer un défaut invisible qui ronge la sécurité de votre installation. Loin d’être une simple fatalité, ce phénomène répond à des lois physiques précises et peut être diagnostiqué avec une méthodologie rigoureuse. Mais si la véritable clé n’était pas de subir ces pannes, mais de comprendre leur origine pour mieux les anticiper ? C’est précisément l’objectif de ce guide : passer de la réaction anxieuse à la compréhension préventive.

Nous allons décortiquer le mécanisme du défaut d’isolement, depuis ses causes profondes jusqu’à ses conséquences les plus extrêmes. Nous verrons comment un professionnel procède à un diagnostic fiable, quels sont les signaux d’alerte que vous pouvez identifier, et comment prendre les bonnes décisions pour sécuriser durablement votre habitation. Car derrière un simple disjoncteur qui saute se cache parfois le prélude à un incident bien plus grave.

Pourquoi un câble électrique peut court-circuiter sans qu’aucun appareil ne soit branché ?

L’idée qu’un circuit électrique ne présente de risque que lorsqu’un appareil est en fonctionnement est une erreur courante. En réalité, une installation électrique est un système « vivant » dont les composants se dégradent avec le temps, même sans sollicitation. Le principal coupable est le vieillissement de l’isolant, cette gaine protectrice (souvent en PVC) qui entoure les conducteurs en cuivre. Avec les années, sous l’effet des cycles de température, de l’humidité ou de l’exposition à des produits chimiques, ce matériau perd de sa souplesse. Il devient cassant, se fissure, et finit par ne plus assurer son rôle de barrière.

Lorsqu’une microfissure apparaît, un point de contact peut se créer entre le conducteur de phase et un élément conducteur voisin, comme le fil de terre, un conduit métallique, ou même un mur humide. Il en résulte un courant de fuite : une petite quantité d’électricité s’échappe de son chemin normal. Même si aucun appareil n’est branché, le circuit reste sous tension, et cette fuite suffit à déclencher un interrupteur différentiel de 30mA, conçu précisément pour détecter ces anomalies et protéger les personnes. Ce phénomène insidieux est une cause majeure d’accidents, car il est le prélude à des courts-circuits plus violents et à des risques d’incendie. En effet, environ 25% des incendies seraient d’origine électrique en France, un chiffre qui souligne l’importance de ne pas négliger ces signaux.

Cette dégradation peut être accélérée par des facteurs externes. Un câble pincé derrière un meuble, une gaine rongée par des nuisibles dans un grenier, ou un isolant soumis à une chaleur excessive près d’une cheminée sont autant de scénarios qui fragilisent l’installation. Comme le précise un expert, les cas les plus courants surviennent « lorsqu’un isolant devient sec (souvent à cause de la proximité avec une source de chaleur) et se craquèle ».

Comment un électricien mesure-t-il l’isolation de vos câbles pour détecter un défaut invisible ?

Face à une panne fantôme, l’électricien ne se contente pas de suppositions. Il utilise une méthode de diagnostic rigoureuse et un outil spécifique : le contrôleur d’isolement, plus connu sous le nom de mégohmmètre. Cet appareil est conçu pour « injecter » une tension continue (généralement 250V, 500V ou 1000V) dans un circuit préalablement mis hors tension. Son objectif n’est pas de vérifier la présence de courant, mais de mesurer la « qualité » de l’isolation en quantifiant sa résistance électrique, exprimée en mégaohms (MΩ).

Le principe est simple : un isolant parfait présenterait une résistance infinie. En pratique, une valeur très élevée (supérieure à 1 MΩ selon les standards) indique que l’isolation est saine et qu’il n’y a pas de fuite de courant significative. À l’inverse, si le mégohmmètre affiche une valeur faible (quelques kiloohms, voire moins), cela signifie que l’isolant est dégradé. L’électricité trouve un chemin de fuite, confirmant l’existence d’un défaut d’isolement. Cette mesure objective permet de lever le doute et de passer de l’hypothèse à la certitude.

Le diagnostic se fait méthodiquement. L’électricien isole chaque circuit au niveau du tableau électrique et teste les conducteurs par paires : entre la phase et la terre, le neutre et la terre, et enfin entre la phase et le neutre. Cette triangulation permet de localiser précisément le circuit défaillant. Une fois le circuit identifié, la recherche peut être affinée en testant les différentes sections et boîtes de dérivation pour localiser la zone exacte du problème.

Isolation défectueuse sur un circuit : réparer la zone ou refaire les 15 mètres de câble ?

Une fois le défaut d’isolement localisé, la question cruciale se pose : faut-il tenter une réparation ciblée ou procéder au remplacement complet de la ligne ? La réponse dépend de plusieurs facteurs : l’accessibilité du défaut, l’âge global de l’installation et, bien sûr, le budget. Il n’y a pas de solution unique, mais une analyse coût-bénéfice s’impose. Une réparation ponctuelle, si le défaut se situe dans une boîte de dérivation accessible, peut sembler économique à court terme. Cependant, si le câble est ancien, cette réparation pourrait n’être qu’un pansement sur une artère fragilisée, et d’autres défauts risquent d’apparaître ailleurs sur la même ligne peu de temps après.

Le remplacement complet d’une ligne, bien que plus coûteux, offre une tranquillité d’esprit durable. Il garantit que l’ensemble du segment est conforme aux normes actuelles et élimine le risque de pannes futures liées au vieillissement. Les coûts varient considérablement selon que le câble est posé en apparent (sous goulotte) ou encastré (dans les murs), cette dernière option impliquant des travaux de maçonnerie et de finition plus lourds. Pour y voir plus clair, il est utile de connaître les ordres de grandeur des interventions.

Le tableau suivant, basé sur des moyennes de marché, donne un aperçu des budgets à prévoir pour différentes interventions. Une recherche de panne ou de défaut d’isolement est généralement facturée comme un diagnostic initial avant de chiffrer les travaux de réparation.

Les 3 signaux d’alerte d’un défaut d’isolation que 70% des occupants négligent avant l’incendie

Si les déclenchements intempestifs du différentiel sont le symptôme le plus évident d’un défaut d’isolement, d’autres signaux, plus subtils, peuvent alerter sur une dégradation en cours. Malheureusement, ces signes avant-coureurs sont souvent ignorés ou mis sur le compte d’autres causes, jusqu’à ce qu’un incident plus grave se produise. Apprendre à les reconnaître est une compétence essentielle pour la sécurité de votre foyer, sachant qu’un incendie domestique sur quatre est dû à une installation électrique défectueuse. Voici les trois principaux signaux à ne jamais négliger :

1. Une odeur inhabituelle de plastique chaud ou de brûlé : C’est le signal le plus direct. Une odeur âcre et chimique, souvent intermittente, émanant d’une prise, d’un interrupteur ou d’une boîte de dérivation, indique une surchauffe. Cette chaleur est générée par un mauvais contact ou un courant de fuite qui commence à dégrader l’isolant. Ne supposez jamais que l’odeur « va passer » ; elle est le signe que des matériaux sont en train de fondre.
2. Des traces de chaleur ou de noircissement : Inspectez visuellement vos prises et interrupteurs. Une décoloration (jaunissement, brunissement) ou des traces noires autour des orifices d’une prise sont des preuves irréfutables de surchauffe. Le plastique a subi un stress thermique qui l’a fragilisé de manière permanente. C’est un indicateur de danger imminent.
3. Des grésillements ou des bourdonnements : Le son d’un arc électrique, même minime, est caractéristique. Un léger crépitement ou un bourdonnement provenant d’un appareillage mural ou du tableau électrique n’est jamais normal. Ce bruit est produit par le passage du courant à travers l’air ou un contact imparfait, créant des micro-arcs qui détruisent progressivement l’isolant.

L’un des signes les plus discrets est la décoloration d’une prise murale, qui peut passer inaperçue pendant longtemps.

Ces trois signaux sont les derniers remparts avant un court-circuit franc ou un départ de feu. Les ignorer revient à jouer avec la sécurité des occupants. Dès l’apparition de l’un d’entre eux, il est impératif de couper le circuit concerné au tableau électrique et de faire appel à un professionnel sans délai.

Comment éviter la dégradation prématurée de l’isolation électrique dans une cave ou un garage ?

Les caves, garages, greniers et autres locaux non chauffés sont des zones particulièrement propices à la dégradation des installations électriques. L’humidité, la condensation, les écarts de température, la présence potentielle de nuisibles et les risques de chocs mécaniques créent un environnement agressif pour les câbles et les appareillages. Une installation réalisée avec des matériaux standards dans ces lieux aura une durée de vie bien plus courte. Pour prévenir les défauts d’isolement, il est crucial d’adopter dès le départ des solutions techniques adaptées à ces contraintes spécifiques.

La protection passe avant tout par le choix des bons matériaux. Un câble conçu pour une cloison sèche dans un salon ne résistera pas longtemps à l’humidité d’une cave. De même, une boîte de dérivation standard n’offrira aucune protection contre les projections d’eau ou la poussière fine d’un atelier. La prévention repose sur une approche systémique : des câbles plus robustes, des boîtiers étanches et une protection mécanique adéquate.

Voici les solutions techniques incontournables pour garantir la pérennité et la sécurité de votre installation dans ces zones à risque :

• Utiliser du câble de type R2V : Contrairement au fil H07VU sous gaine ICTA, le câble R2V possède une gaine extérieure en PVC très épaisse et robuste. Il offre une bien meilleure résistance à l’humidité, aux agents chimiques et aux chocs. C’est le standard pour les installations en extérieur ou en milieu humide.
• Choisir des boîtes de dérivation étanches : Optez systématiquement pour des boîtiers avec un indice de protection (IP) élevé. Un IP55 est un minimum : le premier « 5 » garantit une protection contre la poussière et le second « 5 » une protection contre les jets d’eau. Dans les zones très exposées, un IP67 (étanche à l’immersion) peut être nécessaire.
• Installer une protection mécanique : Dans les zones de passage ou de stockage, les câbles doivent être protégés des chocs. L’utilisation de tubes rigides type IRL (Isolant Rigide Lisse) ou de goulottes épaisses est indispensable pour éviter qu’un câble ne soit écrasé ou cisaillé.
• Soigner l’étanchéité des raccordements : Utilisez des presse-étoupes pour faire entrer les câbles dans les boîtiers. Ces petits accessoires assurent une parfaite étanchéité du raccordement et empêchent l’humidité de pénétrer.
• Éviter le contact direct avec les surfaces : Ne laissez jamais les câbles reposer directement sur un sol en terre battue ou contre un mur en parpaing brut. Fixez-les en hauteur et assurez-vous qu’ils ne sont pas en contact avec des matériaux poreux qui retiennent l’humidité.

Pourquoi un court-circuit génère une intensité de 1000A alors que votre installation est en 16A ?

Pour comprendre la violence d’un court-circuit, il faut revenir à une loi fondamentale de l’électricité : la loi d’Ohm (U = R x I). Dans une installation normale, la tension (U) est fixe (230V), et l’appareil branché présente une résistance (R) qui limite l’intensité du courant (I) à une valeur nominale (par exemple, 16A pour un disjoncteur de circuit de prises). L’appareil « consomme » l’énergie en la transformant en chaleur, lumière ou mouvement. Cette résistance est le garde-fou qui maintient l’intensité à un niveau sûr.

Lors d’un court-circuit, la situation change radicalement. Un contact direct se produit entre la phase et le neutre (ou la terre), sans qu’aucun appareil ne soit là pour offrir sa résistance. Le chemin du courant devient alors extrêmement peu résistif (la résistance R tend vers zéro). Selon la loi d’Ohm, si R devient quasi nul, l’intensité I (I = U / R) tend mathématiquement vers l’infini. En pratique, elle n’est limitée que par la très faible résistance des câbles eux-mêmes et la capacité du réseau à fournir du courant.

Cette intensité peut alors grimper de manière quasi instantanée à des valeurs colossales : plusieurs centaines, voire plusieurs milliers d’ampères (A), et ce, sur un circuit protégé par un simple disjoncteur de 16A. C’est ce pic de surintensité extrême qui est si destructeur. Le rôle du disjoncteur magnétothermique est de détecter cette montée brutale et de couper le circuit en quelques millisecondes pour éviter la catastrophe. Comme le résume un expert, « lorsqu’un court-circuit se produit, le courant qui circule dans le circuit va monter en flèche et de manière presque instantanée. Cette élévation de l’intensité fait chauffer les câbles au point de provoquer des ruptures dans les isolants ou des arcs électriques ».

Pourquoi votre différentiel saute de manière aléatoire : comment mesurer la résistance d’isolement ?

Un interrupteur différentiel de 30mA est conçu pour protéger les personnes contre les risques d’électrocution. Il mesure en permanence la différence entre le courant qui part par la phase et celui qui revient par le neutre. Si cette différence dépasse 30 milliampères (mA), cela signifie qu’une partie du courant « fuit » ailleurs (généralement vers la terre), et l’appareil coupe l’alimentation instantanément. C’est ce qui se passe lors d’un défaut d’isolement franc. Mais pourquoi saute-t-il de manière aléatoire, sans cause apparente ? La réponse se trouve dans le cumul des micro-fuites.

Aujourd’hui, de nombreux appareils électroniques (téléviseurs, ordinateurs, plaques à induction, chauffe-eau) possèdent des filtres et des alimentations qui génèrent, par leur fonctionnement normal, de très faibles courants de fuite permanents. Individuellement, ces fuites sont négligeables (quelques mA). Cependant, sur une installation moderne, leur somme peut s’approcher dangereusement du seuil de déclenchement. Les courbes de déclenchement montrent qu’un différentiel 30mA peut commencer à réagir dès 15-20mA de fuite.

C’est ce phénomène qui explique les pannes aléatoires. La somme des courants de fuite de vos appareils, combinée à un léger défaut d’isolement permanent sur un câble, peut créer une situation instable où le moindre changement fait « déborder le vase ». Le déclenchement n’est donc pas aléatoire, il est la conséquence d’un seuil critique qui est franchi par intermittence.

Surintensité par court-circuit : comment un contact de 0,01 seconde peut détruire une installation ?

La surintensité massive générée par un court-circuit a deux effets dévastateurs quasi instantanés : un effet thermique et un effet magnétique. L’effet thermique, connu sous le nom d’effet Joule, est une libération de chaleur proportionnelle au carré de l’intensité. Quand le courant passe de 16A à 1000A, la chaleur produite n’est pas 60 fois plus grande, mais plus de 3900 fois plus importante. Cette énergie colossale, libérée en une fraction de seconde, fait fondre l’isolant en PVC et peut même vaporiser le cuivre du conducteur.

C’est ce phénomène qui donne naissance à l’arc électrique, l’une des manifestations les plus dangereuses de l’électricité. Lorsque les conducteurs se rapprochent ou entrent en contact, l’air entre eux s’ionise et devient conducteur. Il se crée alors un « pont » de plasma extrêmement chaud et lumineux. Selon les experts, l’arc électrique atteint une température pouvant dépasser 3000°C, soit plus que la température de fusion de la plupart des métaux. Cet arc projette des particules de métal en fusion aux alentours, capables d’enflammer instantanément n’importe quel matériau combustible à proximité (bois, isolant, poussière).

Sous l’influence de la tension électrique, les électrons sortent du métal et heurtent violemment les molécules d’air. Des électrons sont arrachés aux atomes de l’air, le rendent subitement conducteur en s’accompagnant d’une projection de particules métalliques en fusion (plus de 3000°C).

– Picbleu, Article sur les risques électriques et électrocution

L’effet magnétique, quant à lui, crée des forces électrodynamiques extrêmement puissantes qui peuvent tordre, repousser violemment ou même arracher les câbles et les barres de connexion dans un tableau électrique. Un contact de quelques centièmes de seconde suffit donc à causer des dommages irréversibles : câbles soudés entre eux, appareillages détruits, et surtout, un départ de feu quasi certain si des matériaux inflammables sont proches. C’est pourquoi la prévention et la détection précoce d’un défaut d’isolement ne sont pas des options, mais une nécessité absolue.

Face à des déclenchements répétitifs et inexpliqués, la seule démarche raisonnable est de ne prendre aucun risque. L’étape suivante et impérative consiste à faire appel à un électricien qualifié pour réaliser un diagnostic complet de votre installation.
