Réaliser une installation électrique dans le cadre de travaux de construction, c’est comme orchestrer une symphonie : chaque élément doit être parfaitement dimensionné, positionné et coordonné pour créer un ensemble harmonieux et sûr. Que vous construisiez une maison neuve, rénoviez un appartement ou aménagez un local professionnel, l’installation électrique représente un investissement majeur qui déterminera votre confort et votre sécurité pour les décennies à venir.
Pourtant, ce domaine technique intimide souvent. Entre les normes strictes, les choix de matériaux, les calculs de dimensionnement et la coordination des différents corps de métier, les décisions à prendre semblent complexes. Cet article vous donne les clés pour comprendre les fondamentaux des travaux électriques : du choix des câbles à l’organisation du chantier, en passant par la conception des circuits et la réalisation des plans.
Vous découvrirez pourquoi certaines erreurs apparemment anodines peuvent coûter des milliers d’euros ou créer des désagréments pendant trente ans, et comment structurer votre projet pour obtenir une installation conforme, évolutive et durable.
Le câble électrique constitue le système circulatoire de votre installation. Tout comme une artère trop étroite ne peut pas alimenter correctement un organe, un câble sous-dimensionné provoque des échauffements dangereux, des chutes de tension et des déclenchements intempestifs.
La section du conducteur se détermine selon trois critères interconnectés : l’intensité maximale du circuit, la longueur du câble et la chute de tension admissible. Un circuit de prises de 16A nécessite généralement un câble de 2,5 mm², mais cette section doit être augmentée si la distance dépasse 20 mètres pour compenser la résistance du cuivre. Une plaque de cuisson tirant 32A exige un câble de 6 mm², et tenter d’utiliser un 1,5 mm² entraînerait une fusion de l’isolant.
Au-delà de la section, le type de câble conditionne la durabilité de votre installation. Les codes comme U1000 R2V, H07VK ou H07VR ne sont pas de simples références commerciales, mais des indications précises sur la construction du câble, sa résistance à l’humidité, sa rigidité et ses conditions d’emploi autorisées. Un câble H07 non gainé installé dans une cave humide se dégradera en quelques années, créant un risque d’électrocution et nécessitant un remplacement coûteux.
La conception d’une installation électrique détermine votre confort quotidien pour les décennies à venir. Le coût d’une installation neuve varie généralement entre 80 et 120 € par m², cette fourchette s’expliquant par le niveau de prestation choisi : nombre de circuits, qualité des finitions, intégration domotique.
L’emplacement des prises et interrupteurs influence votre confort chaque jour pendant trente ans. Les erreurs classiques incluent l’interrupteur situé derrière la porte qui s’ouvre, la prise cachée par un meuble prévisible, ou l’absence de prise à proximité du plan de travail de la cuisine. Une réflexion approfondie sur vos usages réels, pièce par pièce, évite ces désagréments permanents.
L’installation électrique doit prévoir les évolutions futures. L’intégration d’une pré-installation domotique représente un surcoût modéré à la construction, mais un investissement considérable en rénovation. Prévoir des chemins de câbles adaptés, des boîtiers d’encastrement plus profonds et des circuits dédiés pour les automatismes facilite grandement les aménagements futurs.
L’attestation Consuel conditionne la mise en service de votre compteur électrique. Ce contrôle vérifie le respect de la norme en vigueur et la sécurité de l’installation. Anticiper ses exigences dès la conception évite les refus coûteux et les délais de remise en conformité.
La division en circuits spécialisés constitue un principe fondamental de la norme électrique. Un studio nécessite au minimum 4 circuits distincts, tandis qu’une maison de 120 m² en requiert au moins 8. Cette multiplication s’explique par la sécurité et le confort : chaque circuit protégé par son propre disjoncteur limite les conséquences d’un défaut et facilite l’identification des pannes.
La répartition type d’une installation comprend plusieurs familles de circuits :
Certains équipements fonctionnant 24h/24 comme la VMC, le congélateur ou l’alarme méritent une attention particulière. Un circuit dédié pour ces équipements critiques évite qu’ils se coupent lorsque vous déclenchez un autre circuit pour des travaux ou un dépannage.
Une erreur fréquente dans les maisons en longueur consiste à créer un circuit de 40 mètres entre le tableau et les points d’utilisation. Cette distance excessive provoque une chute de tension pouvant atteindre 10V, affectant le fonctionnement des appareils sensibles. Anticiper ce problème en prévoyant 20% de places libres dans votre tableau électrique permet d’ajouter facilement de nouveaux circuits ou d’installer un tableau divisionnaire pour optimiser l’architecture du réseau.
L’architecture du réseau électrique influence directement sa fiabilité et sa maintenabilité. Un réseau en étoile, où chaque circuit part indépendamment du tableau, offre une bien meilleure protection qu’un câblage en série (dit « en guirlande ») où les points d’utilisation sont interconnectés. En étoile, un défaut sur un point n’affecte pas les autres, et le dépannage se simplifie considérablement.
Pour les habitations sur plusieurs niveaux ou de grande surface, l’installation d’un tableau divisionnaire à l’étage ou dans une zone éloignée présente de nombreux avantages. Plutôt que de tirer huit câbles sur 12 mètres depuis le tableau principal, vous ne tirez qu’un seul câble d’alimentation vers le tableau secondaire, qui redistribue localement. Cette solution réduit les coûts de câblage, limite les chutes de tension et facilite l’exploitation.
Le cheminement des câbles dépend de la structure du bâtiment. Le vide sanitaire, les combles et les cloisons offrent chacun des avantages et contraintes spécifiques en termes d’accessibilité, de protection et de facilité de pose. Une erreur critique consiste à interconnecter les terres de plusieurs sous-tableaux en boucle, créant des perturbations et des différences de potentiel dangereuses. La liaison de terre doit suivre une architecture en arbre, jamais en boucle.
Le câblage représente la partie la plus chronophage d’une installation électrique. Un électricien professionnel consacre généralement 30% de temps supplémentaire par rapport à un amateur, non par lenteur, mais pour respecter les règles de l’art qui garantissent la durabilité et la sécurité.
Ces bonnes pratiques incluent :
Cette dernière pratique devient cruciale lorsque 25 câbles transitent dans une même gaine. Sans identification claire (étiquettes, code couleur, repères), le raccordement final se transforme en cauchemar nécessitant des heures de tests à la continuité. L’investissement de quelques minutes pendant le tirage économise des heures lors du raccordement.
Les plans électriques constituent la mémoire technique de votre installation. Votre électricien utilise trois types de documents ayant chacun un objectif distinct : le plan architectural montrant l’implantation des équipements, le schéma unifilaire décrivant la structure logique des circuits, et le schéma de câblage détaillant les connexions physiques au tableau.
Le plan architectural, coté au millimètre près, permet de positionner exactement 18 prises et 12 interrupteurs sans ambiguïté. Une erreur de lecture confondant un circuit 16A et 20A peut coûter 1200 € en câbles et protections inadaptés qu’il faudra remplacer.
Le schéma unifilaire représente la colonne vertébrale technique du projet. Il liste tous les circuits, leurs protections, leurs sections de câble et leurs fonctions. Ce document sert à dimensionner le matériel, commander les fournitures, réaliser l’installation et faciliter le dépannage pendant toute la vie du bâtiment. Sans schéma unifilaire numéroté, identifier un défaut d’isolement peut prendre deux heures au lieu de vingt minutes.
Des logiciels gratuits comme QElectroTech permettent de dessiner un schéma unifilaire professionnel en 45 minutes une fois les bases maîtrisées. Tenir à jour ce document pendant le chantier constitue une obligation pour obtenir un Dossier d’Ouvrage Exécuté (DOE) conforme, sécurisant ainsi les dix ans de garantie décennale.
Réaliser soi-même le plan électrique d’une maison de 110 m² génère une économie substantielle, mais exige des compétences techniques solides. Une erreur de conception peut coûter bien plus cher que les honoraires d’un professionnel.
L’organisation du chantier détermine le respect des délais, du budget et de la conformité finale. Les travaux électriques suivent toujours un séquencement strict : implantation des boîtiers, passage des gaines, tirage des câbles, raccordement des appareillages, câblage du tableau, tests et mise en service. Inverser ces étapes provoque inévitablement des malfaçons.
La coordination avec les autres corps d’état constitue un enjeu majeur. Le plombier peut percer une gaine électrique lors du passage des tuyauteries, le plaquiste peut recouvrir des boîtes d’encastrement mal marquées. Des réunions de coordination régulières et un marquage visible des réservations électriques évitent ces erreurs coûteuses.
Trois options s’offrent à vous pour une rénovation :
Près de 60% des contrôles Consuel échouent en première visite pour cinq malfaçons récurrentes : absence de liaison équipotentielle dans la salle de bain, section de conducteur insuffisante, coffret non conforme, absence d’obturateurs sur les emplacements libres du tableau, ou défaut d’isolement. Connaître ces points critiques permet de les vérifier méthodiquement avant le contrôle.
Le DOE (Dossier d’Ouvrage Exécuté) rassemble tous les documents techniques : plans mis à jour, schémas unifilaires, notices des équipements, attestations de conformité. Ce dossier sécurise la garantie décennale, facilite les interventions futures et valorise le bien lors d’une revente. Sa constitution progressive pendant le chantier évite la course contre la montre en fin de projet.
Réussir ses travaux de construction électrique repose sur une vision d’ensemble : comprendre les interactions entre le dimensionnement des câbles, la structure des circuits, la qualité du câblage, la précision des plans et la rigueur de l’exécution. Chaque décision prise en conception impacte la sécurité, le confort et les coûts d’exploitation pendant des décennies. En maîtrisant ces fondamentaux, vous pouvez piloter sereinement votre projet, que vous le réalisiez vous-même ou que vous encadriez des professionnels.
Une installation électrique réussie ne se résume pas à la conformité NF C 15-100, mais à un arbitrage stratégique permanent pour éviter les surcoûts et les regrets du quotidien. Le budget final dépend moins du prix au m² que des…
Lire la suite

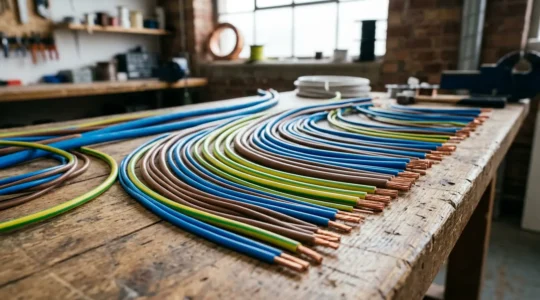

Choisir le bon câble électrique ne se résume pas à suivre un tableau, mais à maîtriser trois principes clés pour une sécurité absolue et une installation durable. La section (en mm²) du câble doit être suffisante pour supporter l’intensité du…
Lire la suite

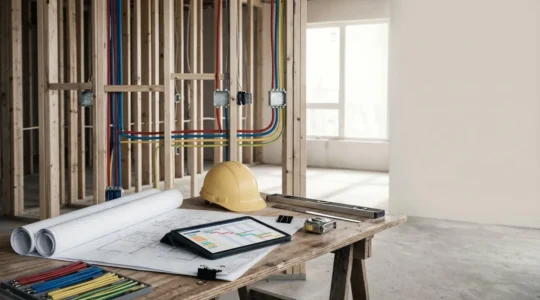

La réussite d’un chantier électrique ne réside pas dans la maîtrise technique, mais dans une gestion de projet rigoureuse qui transforme les normes en un plan d’action préventif. Le séquencement des tâches n’est pas une procédure, mais une stratégie pour…
Lire la suite

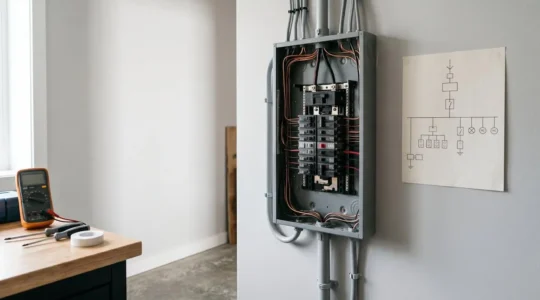

Un schéma électrique bien conçu n’est pas une contrainte administrative, mais l’outil stratégique le plus efficace pour fiabiliser une installation et diviser par deux les temps de dépannage. Distinguer le schéma logique (unifilaire pour la conception) du schéma physique (câblage…
Lire la suite
En résumé : Maîtriser la lecture d’un plan électrique exige de comprendre la complémentarité de trois documents : le plan architectural (où ?), le schéma unifilaire (quelle logique ?) et le schéma de câblage (comment ?). Le respect des cotes…
Lire la suite

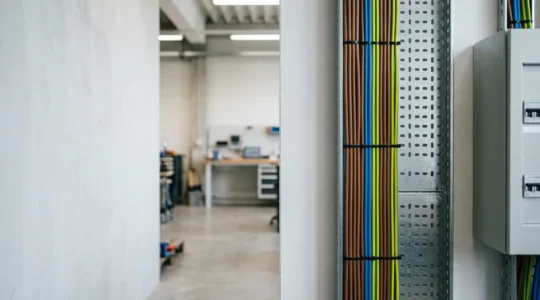

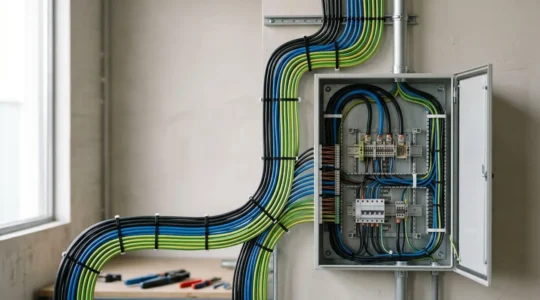

Une installation électrique exemplaire ne se juge pas à sa conformité, mais à sa philosophie d’anticipation et à la signature de l’artisan. La propreté d’un câblage, visible dans les courbes et le repérage, est le reflet direct de sa fiabilité…
Lire la suite

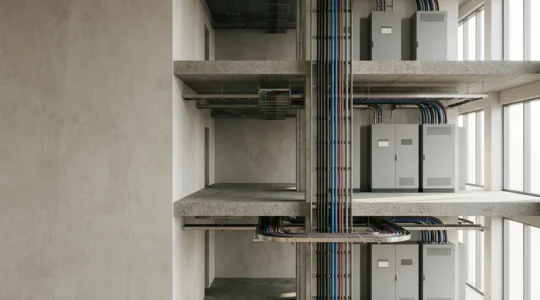

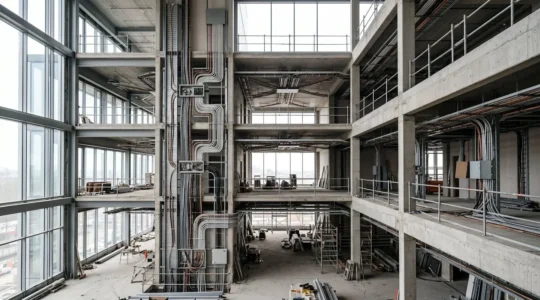

Pour un réseau électrique résilient et évolutif, cessez de penser en termes de circuits et adoptez une vision d’architecte réseau : la clé est une infrastructure hiérarchisée et décentralisée. La topologie en étoile est non négociable pour garantir la continuité…
Lire la suite

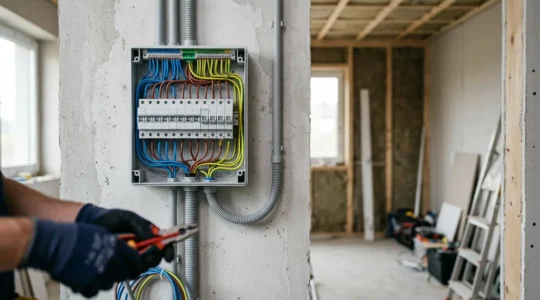

Penser son installation électrique comme une simple mise aux normes est la première erreur ; la concevoir comme l’architecture invisible de votre futur confort est la clé d’un projet réussi. La norme NF C 15-100 est un socle minimum, pas…
