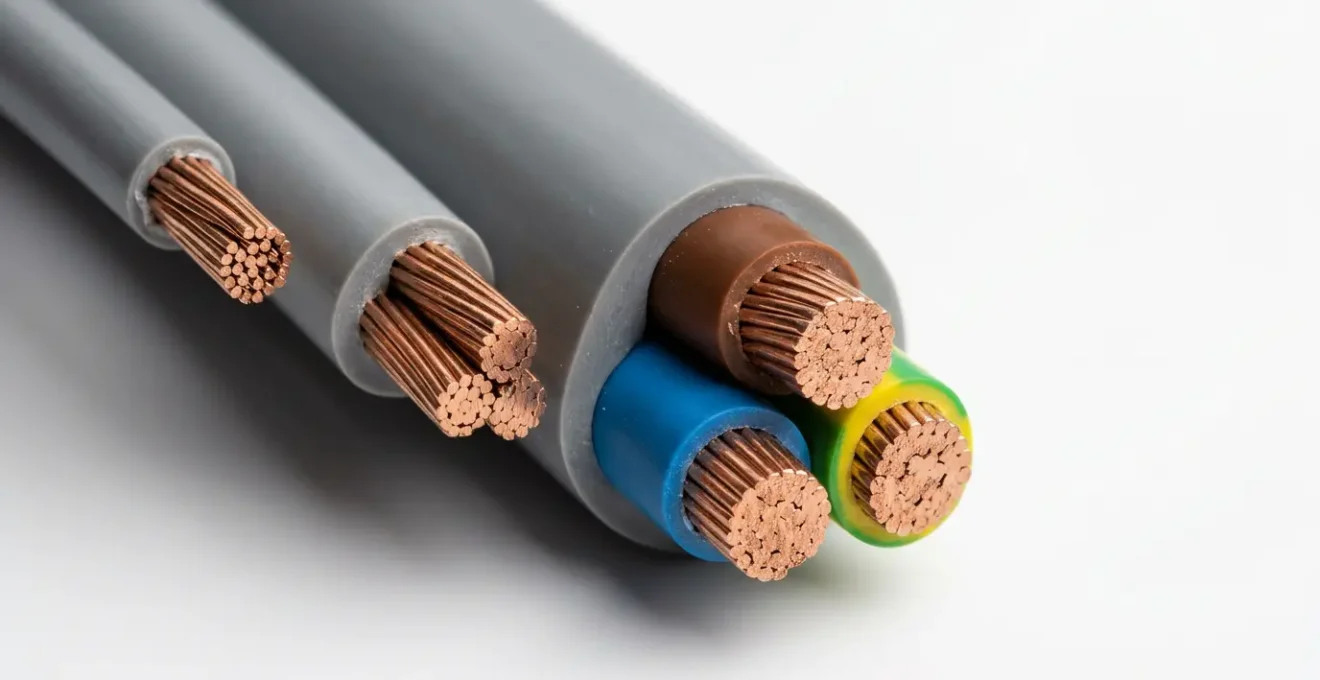

Choisir le bon câble électrique n’est pas une question de chance, mais l’application de principes physiques et normatifs qui garantissent la sécurité de votre installation.
- La section (mm²) d’un câble est directement liée à sa capacité à supporter un courant (A) sans surchauffe dangereuse (Effet Joule).
- Le type de câble (U1000 R2V, H07VK…) définit sa résistance mécanique et sa compatibilité avec un environnement spécifique (encastré, humide, extérieur).
Recommandation : Analysez toujours la puissance de l’appareil, la longueur du circuit et le mode de pose avant de sélectionner un câble. Le couple câble/disjoncteur est le pilier de votre sécurité.
Face au rayon des câbles électriques, le bricoleur le plus averti peut se sentir démuni. Des rouleaux de toutes les couleurs, des sigles abscons comme U1000 R2V ou H07VK, des sections de 1,5 mm², 2,5 mm², 4 mm²… Le premier réflexe est souvent de chercher un tableau de correspondance et de s’y tenir. C’est un bon début, mais c’est insuffisant. Une installation électrique performante et sécurisée ne se résume pas à l’application mécanique d’une grille.
Le véritable savoir-faire, celui qui distingue une installation professionnelle d’un bricolage hasardeux, réside dans la compréhension du « pourquoi ». Pourquoi un câble de section insuffisante peut-il provoquer un incendie ? Pourquoi un câble parfaitement adapté pour un tableau électrique devient-il un danger dans une cave humide ? Il ne s’agit pas seulement de brancher des appareils, mais de maîtriser les contraintes physiques comme l’effet Joule, la chute de tension, et les contraintes normatives qui dictent l’usage de chaque type de conducteur.
Mais si la véritable clé n’était pas de mémoriser des dizaines de références, mais de maîtriser quelques principes fondamentaux ? Cet article est conçu comme une formation accélérée. Nous allons déconstruire ensemble la logique de sélection d’un câble électrique. Nous aborderons les principes physiques incontournables, nous décrypterons le langage des fabricants, nous analyserons les erreurs les plus coûteuses et, enfin, nous établirons les règles d’or pour une installation propre, sûre et évolutive.
Cet article a été pensé pour vous guider pas à pas, des concepts fondamentaux de la sécurité électrique aux techniques de pose qui assurent la longévité de votre installation. Vous y trouverez des explications claires et des règles normatives pour ne plus jamais douter devant un rouleau de câble.
Sommaire : Le guide complet pour la sélection de vos câbles et fils électriques
- Pourquoi un câble de 1,5 mm² fond si vous l’utilisez pour alimenter une plaque de cuisson ?
- Comment calculer la section de câble nécessaire pour un circuit de 25 mètres en 20A ?
- Câble rigide U1000 R2V ou fil souple H07VK : lequel pour une installation encastrée ?
- L’erreur qui coûte 2500 € : tirer un câble H07 non gainé dans une cave humide
- Comment décrypter les codes U1000 R2V, H07VR, 3G2,5 inscrits sur vos câbles électriques ?
- Comment courber un câble électrique sans casser les conducteurs internes ni l’isolant ?
- Comment calculer le bon calibre de disjoncteur pour un circuit de prises en câble 2,5 mm² ?
- Câblage électrique : quelles techniques pour une installation propre, traçable et évolutive ?
Pourquoi un câble de 1,5 mm² fond si vous l’utilisez pour alimenter une plaque de cuisson ?
Cette question n’est pas une simple hypothèse, elle illustre le principe physique le plus fondamental et le plus dangereux en électricité : l’effet Joule. Lorsqu’un courant électrique traverse un conducteur, il rencontre une résistance qui provoque un dégagement de chaleur. Plus l’intensité du courant est élevée et plus la section du câble est faible, plus l’échauffement est important. Utiliser un câble de 1,5 mm², prévu pour un courant de 10A à 16A (éclairage, prises classiques), pour une plaque de cuisson qui peut exiger plus de 32A, c’est comme faire passer le débit d’une lance à incendie dans un tuyau d’arrosage. Le résultat est inévitable : une surchauffe extrême.
Cette chaleur excessive va d’abord dégrader l’isolant en PVC du câble. Il va ramollir, puis fondre, exposant l’âme conductrice en cuivre. C’est ici que le risque d’incendie devient critique. Un contact entre deux conducteurs dénudés provoque un court-circuit violent, une sorte d’explosion électrique appelée arc électrique. Cette étincelle surpuissante peut instantanément enflammer les matériaux environnants (gaine, bois de charpente, isolant mural). Ce n’est pas un hasard si, en France, près de 25% des incendies domestiques sont dus à une installation électrique défectueuse, souvent à cause d’un câble sous-dimensionné ou d’une connexion mal serrée.
En résumé, la section d’un câble n’est pas une option, c’est une sécurité. Elle doit être impérativement dimensionnée non pas pour l’appareil qu’elle alimente, mais pour l’intensité maximale que le disjoncteur laissera passer. Choisir la bonne section, c’est la première ligne de défense contre le risque d’incendie électrique.
Comment calculer la section de câble nécessaire pour un circuit de 25 mètres en 20A ?
Si l’effet Joule est le premier paramètre à maîtriser, le second est la chute de tension. Sur une longue distance, un câble électrique se comporte comme une résistance et « consomme » une partie de l’énergie qu’il transporte. Concrètement, si 230 volts partent du tableau, il se peut que seulement 220 volts arrivent à l’appareil. Cette perte, si elle est trop importante, a des conséquences directes : vos ampoules éclairent moins, vos moteurs (pompe, outillage) manquent de puissance, surchauffent et leur durée de vie est réduite. La norme NF C 15-100 est très claire : la chute de tension ne doit pas dépasser 3% pour l’éclairage et 5% pour les autres usages (prises, etc.).
Comme le suggère cette image, la chute de tension est une perte de performance invisible mais bien réelle. Pour un circuit de prises de 20A, la règle standard est d’utiliser un câble de section 2,5 mm². Mais cette règle est valable pour des longueurs « classiques », inférieures à 20 mètres. Au-delà, comme dans notre exemple de 25 mètres, il est impératif de vérifier la chute de tension. Sans cela, vous risquez de créer un circuit non conforme et peu performant. Le calcul permet de valider le choix ou d’imposer le passage à la section supérieure (4 mm² voire 6 mm²).
Votre feuille de route pour valider la section sur une longue distance
- Définir la base : Pour un circuit de prises en 20A, la section de départ est de 2,5 mm². C’est la norme pour une longueur inférieure à 20 mètres.
- Calculer la chute de tension : Si la longueur dépasse 20m, appliquez la formule ΔU = (2 × ρ × L × I) / S. Avec ρ (résistivité du cuivre) ≈ 0,018, L = 25m, I = 20A, et S = 2,5 mm².
- Vérifier la conformité : Assurez-vous que le résultat (ΔU en volts) reste inférieur à 5% de 230V, soit 11,5V. Si ΔU est supérieur, le câble est sous-dimensionné.
- Augmenter la section : Si la chute de tension est trop élevée avec du 2,5 mm², refaites le calcul avec la section supérieure, soit 4 mm², et vérifiez si vous passez sous le seuil des 5%.
- Valider le disjoncteur : Confirmez que le disjoncteur protège bien la nouvelle section de câble (un disjoncteur de 25A est autorisé pour du 4 mm²).
Câble rigide U1000 R2V ou fil souple H07VK : lequel pour une installation encastrée ?
La question du rigide contre le souple est un classique. L’un semble plus facile à poser, l’autre plus robuste. La réponse est sans appel et dictée par la norme et le bon sens : pour une installation encastrée (dans un mur, un plafond ou une cloison), le câble U1000 R2V est obligatoire. Le fil souple de type H07VK est formellement interdit pour cet usage, sauf s’il est utilisé à l’intérieur d’une gaine elle-même placée dans une goulotte accessible, ce qui est très rare en domestique. La raison est simple : l’intégrité mécanique et la protection.
Le U1000 R2V est un « câble » : il regroupe plusieurs conducteurs (phase, neutre, terre) à l’intérieur d’une première gaine d’isolation, le tout étant protégé par une seconde gaine noire épaisse et très résistante. Le H07VK est un « fil » : il ne possède qu’une seule couche d’isolant, plus fine et fragile. Dans un mur, un fil H07VK serait vulnérable à l’écrasement, aux rongeurs, ou à un coup de perceuse malheureux. Le R2V, avec sa double peau, offre une protection mécanique et électrique bien supérieure, indispensable pour une installation pérenne et sécurisée.
Le tableau suivant synthétise les caractéristiques clés de ces deux produits pour vous aider à visualiser leurs domaines d’application respectifs.
| Caractéristique | U1000 R2V (Rigide) | H07VK (Souple) |
|---|---|---|
| Structure | Câble multiconducteur avec double isolation PVC | Fil souple multibrins avec isolation simple |
| Installation encastrée | ✅ Obligatoire selon NF C 15-100 | ❌ Interdit sans gaine de protection |
| Résistance mécanique | Excellente (écrasement, chocs, rongeurs) | Faible (isolant fragile) |
| Facilité de pose | Difficile dans gaines sinueuses (très rigide) | Excellente (grande souplesse) |
| Connexion en boîte | Simple avec bornes traditionnelles | Nécessite embouts de câblage ou bornes Wago |
| Usage recommandé | Liaison compteur-tableau, extérieur, encastré | Câblage de tableau, connexions dans boîtiers |
| Prix indicatif (3G2,5) | ~2,50€/m | ~1,80€/m (fils séparés) |
L’erreur qui coûte 2500 € : tirer un câble H07 non gainé dans une cave humide
L’exemple est précis, mais il illustre une erreur tristement commune qui peut entraîner des dégâts matériels importants, voire un drame humain. Le coût de 2500 € peut correspondre au remplacement d’appareils électroménagers grillés suite à un court-circuit, ou pire, à la franchise d’assurance après un début d’incendie. En France, selon l’Observatoire national de la sécurité électrique (ONSE), près de 2,3 millions de logements sont équipés d’installations électriques très dangereuses. L’utilisation d’un câble inadapté à son environnement est une cause majeure de ces risques.
Dans une cave, un garage ou toute pièce non chauffée et mal ventilée, l’humidité est l’ennemi numéro un de l’électricité. L’isolant simple d’un fil H07VK n’est pas conçu pour résister à une condensation permanente. L’eau va lentement mais sûrement s’infiltrer, dégrader le PVC et créer un chemin conducteur. Le courant de fuite qui en résulte peut d’abord faire disjoncter votre installation de manière intempestive, puis provoquer un court-circuit ou une électrocution si une partie métallique est mise sous tension. C’est une bombe à retardement.
Pour ces milieux dits « humides », il est impératif d’utiliser des solutions dont la protection est adaptée. Le choix ne manque pas et garantit une sécurité totale :
- Câble U1000 R2V : Sa double gaine le rend déjà beaucoup plus résistant. En pose apparente, fixé par des cavaliers, il est la solution la plus simple pour les caves et garages.
- Goulotte électrique étanche : Pour une finition plus propre ou pour regrouper plusieurs circuits, la pose sous goulotte avec un indice de protection IP55 ou supérieur assure une parfaite étanchéité.
- Câble U-1000 AR2V : Dans les zones à risque (passage de véhicule, présence de rongeurs), cette version du R2V possède une armure métallique sous la gaine extérieure, le rendant quasi indestructible.
- Passage enterré : Pour l’extérieur, le câble R2V doit être placé sous un fourreau TPC rouge, enterré à 60 cm minimum, et signalé par un grillage avertisseur rouge 20 cm au-dessus.

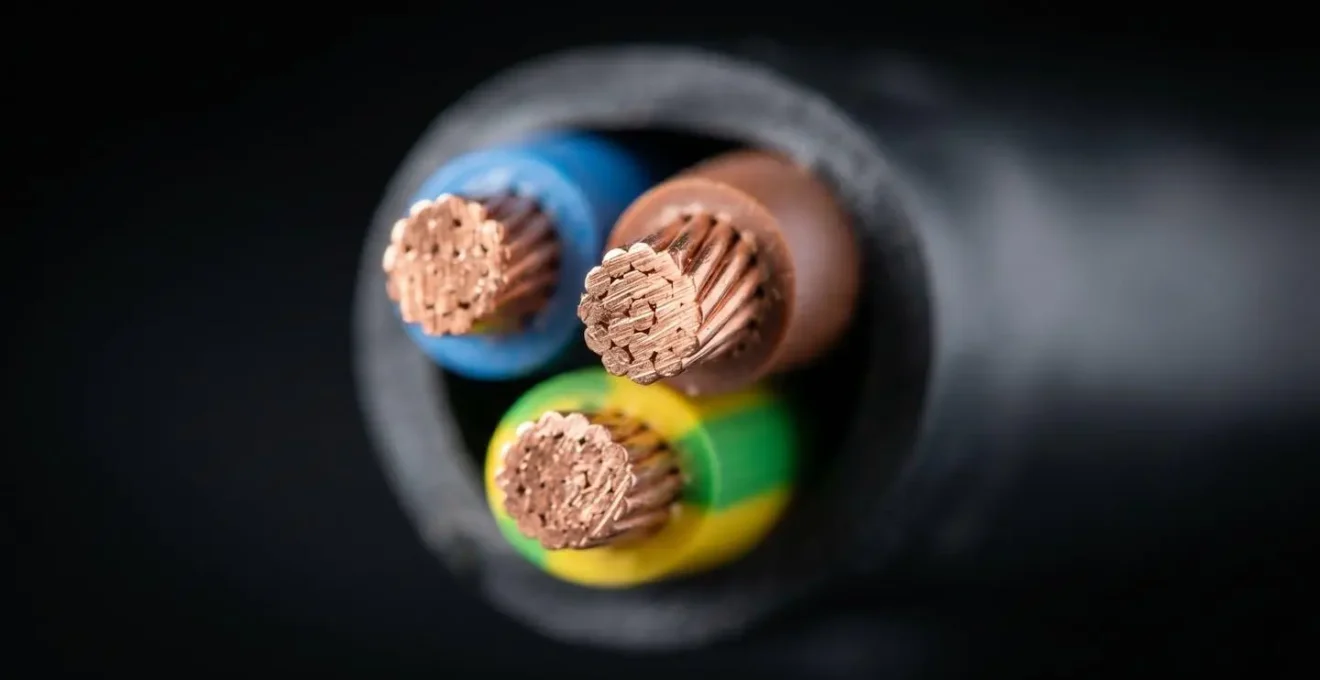

Comment décrypter les codes U1000 R2V, H07VR, 3G2,5 inscrits sur vos câbles électriques ?
Ces séries de lettres et de chiffres imprimées sur la gaine de vos câbles ne sont pas une formule magique, mais une véritable carte d’identité. Savoir les lire, c’est être capable de vérifier en un coup d’œil si le produit que vous avez entre les mains correspond bien à votre besoin et aux normes en vigueur. Chaque caractère a une signification précise et universelle (ou du moins, européenne). C’est un langage qu’il est essentiel de maîtriser pour ne pas faire d’erreur.
Prenons un exemple commun : U1000 R2V 3G2,5. En le décomposant, on obtient l’ensemble de ses caractéristiques techniques. C’est la garantie de la traçabilité et de la qualité du produit. Ne vous fiez jamais à un câble non marqué, c’est souvent le signe d’un produit de contrefaçon ou non conforme, avec tous les risques que cela implique. Le tableau ci-dessous vous donne les clés pour décoder les indications les plus courantes.
Le tableau suivant décode pour vous les principaux éléments de ce langage technique.
| Code | Signification | Exemple pratique |
|---|---|---|
| U ou H | U = Norme française / H = Harmonisé (norme européenne) | U pour usage domestique France |
| 1000 ou 07 | Tension d’isolement : 1000V ou 700V (07×100) | 1000V pour liaison compteur |
| R | Âme Rigide (monobrin) | Installation fixe encastrée |
| V | Isolation en PVC (Vinyle) | Standard pour usage domestique |
| 2V | Double isolation PVC | Protection renforcée R2V |
| K | Âme souple (classe 5 – multibrins) | H07VK pour câblage flexible |
| 3G2,5 | 3 conducteurs dont 1 terre (Ground), section 2,5mm² | Circuit de prises standard |
| 3X2,5 | 3 conducteurs SANS terre, section 2,5mm² | ⚠️ Non conforme pour prises |
Comment courber un câble électrique sans casser les conducteurs internes ni l’isolant ?
La pose d’un câble ne s’arrête pas à son passage dans une gaine. La manière dont il est manipulé, et notamment courbé, est tout aussi cruciale pour la sécurité à long terme. Un câble, en particulier un câble rigide comme le U1000 R2V, n’est pas fait pour être plié à angle droit comme du fil de fer. Forcer une courbure trop serrée peut avoir deux conséquences graves, bien qu’invisibles : la rupture de l’âme conductrice en cuivre et la micro-fissuration de l’isolant.
Une âme cassée ou fragilisée crée un point de résistance élevée, donc un point de chauffe (le fameux effet Joule), qui peut mener à un incendie à l’intérieur même de votre mur. Un isolant fissuré, lui, peut créer un contact avec la gaine ou un autre conducteur, provoquant un court-circuit ou une fuite de courant. C’est pourquoi les électriciens professionnels respectent des « rayons de courbure » minimaux. C’est une règle de l’art qui assure l’intégrité mécanique du câblage.
Plutôt que de plier brutalement, il faut « accompagner » le câble. Pour cela, des techniques simples et efficaces existent. Elles garantissent une installation non seulement sûre, mais aussi plus facile à maintenir ou à faire évoluer dans le futur.
Votre plan d’action pour un cintrage parfait
- Respectez le rayon de courbure minimal : Ne pliez jamais un câble plus serré qu’un rayon de 6 à 8 fois son diamètre extérieur. Pour un R2V 3G2,5, imaginez le courber autour d’une canette de soda, mais pas plus serré.
- Formez des boucles dans les angles : Pour les angles à 90° dans les murs ou les plafonds, ne pliez pas le câble. Formez plutôt une boucle large et douce qui suit l’arrondi de la gaine.
- Utilisez l’espace des boîtiers : Guidez le câble le long des parois du boîtier de dérivation ou de la prise pour créer une courbe naturelle, sans jamais forcer à l’entrée de la gaine.
- Lubrifiez si nécessaire : Pour le passage difficile d’un câble rigide dans une longue gaine, utilisez un lubrifiant spécifique pour câbles électriques. N’utilisez jamais de savon, de liquide vaisselle ou d’huile, qui attaquent chimiquement les isolants.
- Laissez du mou : Prévoyez toujours une sur-longueur d’environ 20 cm de câble dans chaque boîte et dans le tableau. Ce « mou » est indispensable pour réaliser les connexions confortablement et pour toute intervention future.
Comment calculer le bon calibre de disjoncteur pour un circuit de prises en câble 2,5 mm² ?
C’est une question fondamentale qui révèle une vérité souvent méconnue : le disjoncteur protège le câble, pas l’appareil branché. Son rôle est de couper le courant avant que l’intensité n’atteigne un niveau qui ferait surchauffer et fondre le câble en aval. Il forme avec le câble un « écosystème de protection » indissociable. Choisir le bon calibre n’est donc pas un calcul, mais l’application d’une règle de correspondance stricte dictée par la norme NF C 15-100. Tout manquement à cette règle met en péril la sécurité de votre logement, une réalité quand on sait que 83% des logements de plus de 15 ans comportent au moins une anomalie électrique d’après le Baromètre 2024 de l’ONSE.
Pour un circuit de prises de courant standard, câblé en section 2,5 mm², la norme autorise deux configurations : un disjoncteur de 16A protégeant jusqu’à 8 prises, ou un disjoncteur de 20A protégeant jusqu’à 12 prises. En pratique, la solution 20A / 2,5 mm² est devenue le standard de fait. Mettre un disjoncteur de 25A sur ce même câble serait une faute grave : en cas de surconsommation, le disjoncteur laisserait passer un courant trop élevé pour le câble, qui pourrait alors surchauffer et déclencher un incendie avant même que la protection ne se déclenche.
Le tableau suivant, issu des recommandations de la norme, est la référence absolue pour faire correspondre la protection (disjoncteur) au protégé (câble).
Ce tableau, conforme à la norme NF C 15-100, est votre guide de référence pour ne commettre aucune erreur. C’est une information essentielle fournie par des fabricants comme Legrand, qui détaillent ces exigences normatives.
| Section câble | Calibre disjoncteur MAX | Nombre de prises MAX | Usage typique |
|---|---|---|---|
| 1,5 mm² | 16A (conseillé 10A) | 8 points lumineux | Circuit d’éclairage |
| 2,5 mm² | 20A (ou 16A) | 12 prises (20A) ou 8 prises (16A) | Circuit de prises général |
| 2,5 mm² | 20A | 1 prise spécialisée | Lave-linge, lave-vaisselle |
| 6 mm² | 32A | 1 prise spécialisée | Plaque de cuisson, four |
| 10 mm² | 40A à 63A | Alimentation tableau secondaire | Grosse puissance |
| Le disjoncteur protège le câble, pas l’appareil. Le calibre doit être choisi en fonction de la section du câble uniquement. | |||
À retenir
- Section vs Ampérage : C’est la règle anti-incendie. La section (mm²) doit toujours être suffisante pour le courant maximal (A) du disjoncteur qui la protège.
- Longueur vs Section : C’est le critère de performance. Pour les longues distances, il faut surdimensionner la section pour contrer la chute de tension et garantir la pleine puissance aux appareils.
- Type de câble vs Usage : C’est la règle de conformité et de durabilité. Chaque environnement (encastré, humide, extérieur) exige un type de câble spécifique (U1000 R2V, AR2V…) pour garantir son intégrité mécanique.
Câblage électrique : quelles techniques pour une installation propre, traçable et évolutive ?
Une installation électrique réussie ne se juge pas seulement à sa conformité le jour de sa mise en service, mais aussi à sa capacité à être comprise, maintenue et modifiée des années plus tard. Un câblage « propre » n’est pas qu’une question d’esthétique ; c’est un investissement dans la traçabilité et l’évolutivité de votre logement. Imaginez devoir ajouter une prise dans dix ans, ou dépanner un circuit qui ne fonctionne plus. Un plan de câblage clair et une installation bien pensée vous feront gagner un temps précieux et éviteront bien des maux de tête.
La norme NF C 15-100 l’a d’ailleurs bien compris en imposant certaines règles de bon sens, comme le fait de laisser au moins 20% d’emplacements libres dans le tableau électrique pour de futures extensions. Mais au-delà de la norme, ce sont des méthodes de travail rigoureuses qui feront la différence. Laisser du mou dans les boîtes, étiqueter chaque départ, ou même tirer une gaine vide « au cas où » sont des réflexes qui transforment une simple installation en un système intelligent et durable.
Voici quelques techniques professionnelles à appliquer systématiquement pour garantir que votre installation soit non seulement fonctionnelle aujourd’hui, mais aussi prête pour demain :
- Traçabilité : Étiquetez précisément chaque disjoncteur dans le tableau électrique (ex : « Prises Chambre Parentale ») et utilisez des repères de câble ou des anneaux de couleur pour identifier les circuits dans les boîtes de dérivation. Tenez un simple carnet de câblage notant ces correspondances.
- Évolutivité : Lors de la pose des gaines, n’hésitez pas à en tirer une ou deux de plus, vides mais équipées d’un tire-fil, vers les zones stratégiques (bureau, salon, garage) où les besoins pourraient évoluer (borne de recharge, réseau informatique…).
- Maintenabilité : Laissez systématiquement une réserve de 20 cm de câble (le « mou ») dans chaque boîte de dérivation et dans le tableau. Cela facilite grandement les connexions initiales et permet de refaire une connexion sans avoir à tirer un nouveau câble.
- Fiabilité des connexions : Privilégiez les bornes de connexion automatiques (type Wago) aux dominos à vis. Elles assurent un serrage constant, sont plus rapides à mettre en œuvre et permettent des démontages/remontages sans abîmer les conducteurs.
Maintenant que vous maîtrisez les principes de sélection et les bonnes pratiques, la prochaine étape est de planifier votre installation en appliquant rigoureusement ces règles. Assurez la sécurité et la pérennité de votre projet électrique en choisissant systématiquement le bon câble pour le bon usage.
