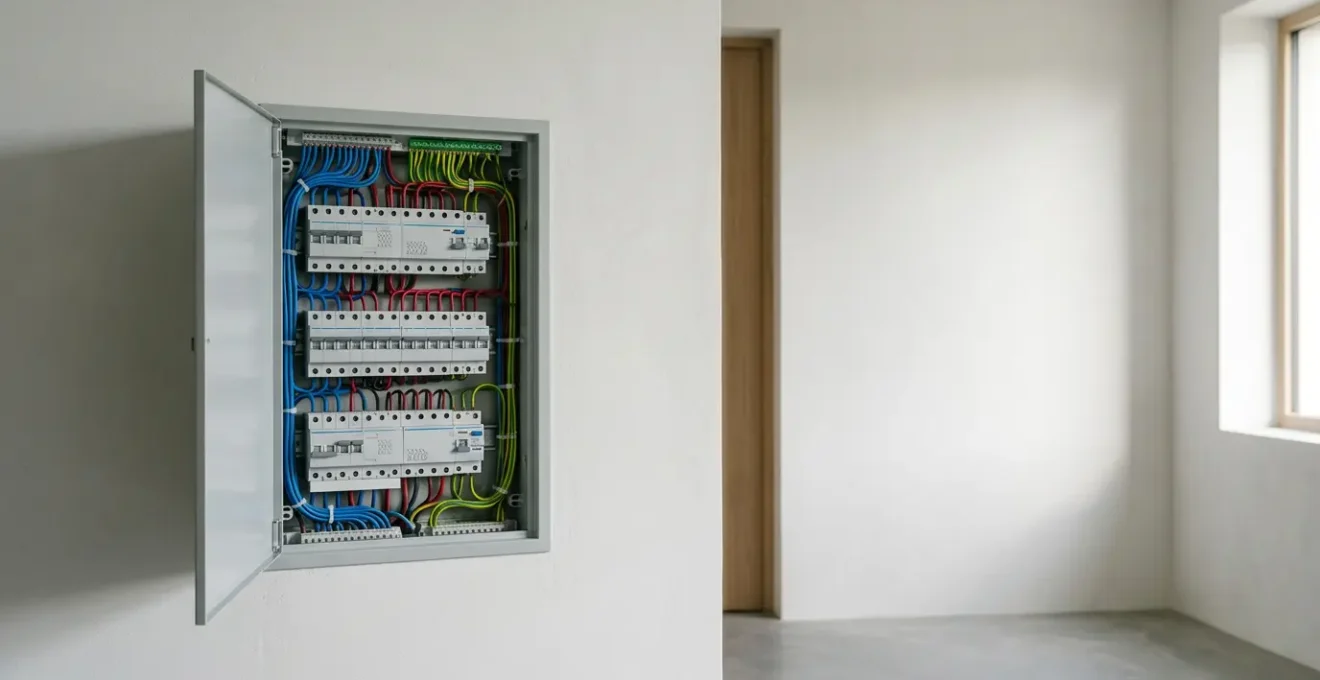

Penser son installation électrique comme une simple mise aux normes est la première erreur ; la concevoir comme l’architecture invisible de votre futur confort est la clé d’un projet réussi.
- La norme NF C 15-100 est un socle minimum, pas un objectif. Viser plus haut est un investissement en confort et en valeur.
- La répartition des circuits doit suivre une logique de « zones de vie » et d’usages (multimédia, cuisine, télétravail), et non une simple dispersion par pièce.
Recommandation : Utilisez ce guide pour challenger et valider les propositions de votre électricien, en vous concentrant sur vos scénarios de vie futurs plutôt que sur les seules exigences réglementaires.
Lors d’une construction ou d’une rénovation majeure, l’excitation est palpable. On choisit les sols, la couleur des murs, l’agencement de la cuisine… et puis vient le chapitre de l’électricité. Souvent perçu comme une contrainte technique complexe et coûteuse, on se réfugie derrière une seule boussole : la norme NF C 15-100. On compte les prises, on valide le nombre de circuits, et on coche les cases, soulagé de déléguer cette partie obscure à l’électricien. C’est une approche compréhensible, mais qui peut créer une importante « dette technique » pour les années à venir.
Cette vision purement réglementaire, bien qu’assurant la sécurité, ne garantit ni le confort, ni l’évolutivité. Elle ne prend pas en compte votre façon de vivre, l’arrivée du télétravail, la future voiture électrique ou simplement le réaménagement du salon dans cinq ans. Et si la véritable clé n’était pas de se demander « combien de prises au minimum ? », mais plutôt « comment mes circuits vont-ils servir mes usages de demain ? » La qualité d’une installation ne se juge pas à sa conformité, mais à son intelligence.
Cet article vous propose de changer de perspective. Nous n’allons pas simplement lister des règles, mais vous donner les clés d’une conception stratégique. L’objectif est de vous permettre de dialoguer efficacement avec votre professionnel pour bâtir une installation qui ne soit pas juste un réseau de câbles, mais une véritable architecture invisible au service de votre quotidien pour les 20 prochaines années. C’est en pensant en termes de scénarios d’usage et de capital électrique que vous ferez de votre installation un véritable atout.
Pour vous guider dans cette démarche stratégique, cet article est structuré pour répondre aux questions essentielles que se pose tout propriétaire exigeant. Du dimensionnement initial à l’anticipation des besoins futurs, chaque section vous arme de connaissances pour prendre des décisions éclairées.
Sommaire : Concevoir l’architecture électrique de sa maison
- Pourquoi une maison de 120 m² nécessite au minimum 8 circuits alors qu’un studio en a 4 ?
- Comment répartir vos 18 circuits entre éclairage, prises, cuisine, chauffage et volets roulants ?
- VMC, congélateur, alarme : circuit dédié ou partagé pour les équipements H24 ?
- L’erreur des maisons en longueur : créer un circuit de 40 mètres qui fait baisser la tension de 10V
- Comment prévoir 20% de place libre dans votre tableau pour les évolutions futures ?
- Comment positionner vos prises et interrupteurs pour ne pas regretter dans 10 ans ?
- Comment répartir les prises électriques selon la NF C 15-100 : combien par pièce minimum ?
- Réseau électrique d’un bâtiment : comment structurer la distribution sur plusieurs étages et zones ?
Pourquoi une maison de 120 m² nécessite au minimum 8 circuits alors qu’un studio en a 4 ?
La réponse semble évidente : une plus grande surface nécessite plus de circuits. Mais cette explication est incomplète et masque la véritable logique de conception. La différence ne réside pas seulement dans les mètres carrés, mais dans la densité et la diversité des usages. Un studio concentre quelques fonctions (dormir, manger, se laver) sur une petite surface. Une maison de 120 m² multiplie les zones de vie distinctes : plusieurs chambres, un bureau, une buanderie, un salon, une cuisine… Chacune de ces zones a des besoins en puissance et en disponibilité qui lui sont propres. Penser en surface est une contrainte de la norme ; penser en usages est une stratégie de confort.
La norme NF C 15-100 elle-même intègre cette notion d’usage lié à la surface, mais de façon minimale. Par exemple, pour un séjour, elle impose 5 prises pour moins de 28 m², mais grimpe à 7 prises au-delà. C’est une reconnaissance que plus d’espace implique plus d’activités potentielles et donc plus de besoins. Cependant, ces minima légaux sont souvent en décalage avec la réalité de nos vies hyper-connectées. Le véritable objectif n’est pas d’éviter une disjonction, mais de garantir que chaque appareil fonctionne de manière optimale, sans jamais avoir à choisir entre la bouilloire et le grille-pain.
Le nombre de circuits est donc le reflet de votre « capital électrique ». Il ne s’agit pas juste de distribuer du courant, mais de garantir une puissance disponible et stable là où vous en avez besoin, quand vous en avez besoin. Une conception intelligente part de vos scénarios de vie : où regardez-vous la télévision ? Où travaillez-vous ? Où les enfants jouent-ils ? Chaque réponse dessine les contours d’un circuit nécessaire, bien au-delà du simple calcul de surface.
Comment répartir vos 18 circuits entre éclairage, prises, cuisine, chauffage et volets roulants ?
La répartition des circuits n’est pas un simple puzzle technique, c’est une décision stratégique qui impacte la sécurité, le confort et la maintenabilité de votre installation. L’erreur commune est de penser « par pièce ». L’approche d’un concepteur est de penser par « zones fonctionnelles » et « types d’usage« . Cela consiste à regrouper les équipements non pas selon leur emplacement géographique, mais selon leur nature et leur criticité. L’objectif est double : isoler les appareils énergivores pour ne pas perturber le reste de l’installation, et garantir que la panne d’un circuit n’entraîne pas un « black-out » dans une zone de vie entière.
La norme NF C 15-100 impose une base solide avec des circuits spécialisés obligatoires pour les gros consommateurs d’énergie. Il s’agit notamment de :
- Un circuit dédié pour la plaque de cuisson ou la cuisinière.
- Un circuit pour le four électrique.
- Un circuit pour le lave-vaisselle.
- Un circuit pour le lave-linge.
Au-delà de ces obligations, la stratégie consiste à créer des groupes logiques. Par exemple : un circuit pour les prises du salon, un autre pour celles du bureau, un circuit pour l’éclairage du rez-de-chaussée, un autre pour l’étage. Cette sectorisation permet, en cas de défaut sur le circuit des prises du bureau, de conserver la lumière et l’alimentation dans le reste de la maison. C’est une approche qui allie la résilience à la logique d’usage quotidien.

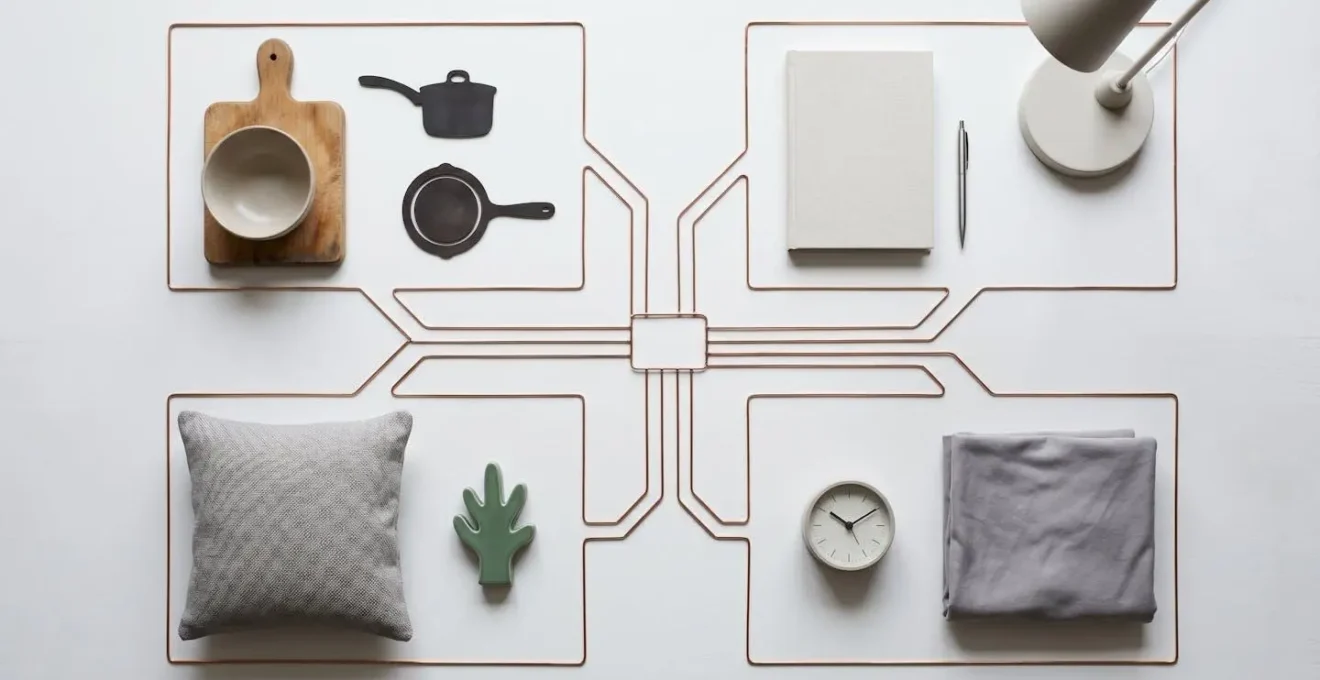

Cette visualisation conceptuelle illustre parfaitement la répartition des circuits par zones fonctionnelles. Chaque zone de vie (cuisine, travail, détente) est alimentée de manière indépendante, créant une architecture électrique à la fois robuste et flexible. Cette sectorisation est le cœur d’une installation moderne, conçue pour la vie réelle et non pour le plan de l’architecte. Elle garantit qu’un incident localisé reste un problème mineur et non une panne généralisée.
VMC, congélateur, alarme : circuit dédié ou partagé pour les équipements H24 ?
La question de l’alimentation des équipements fonctionnant en continu est cruciale et souvent sous-estimée. Pour une VMC (Ventilation Mécanique Contrôlée), un congélateur, une alarme, une pompe de relevage ou même le serveur informatique domestique, la continuité de service n’est pas une option, c’est une nécessité. Regrouper l’un de ces appareils critiques sur un circuit partagé avec des prises de courant classiques est une erreur stratégique. Un simple défaut sur un chargeur de téléphone pourrait couper l’alimentation de votre congélateur pendant votre absence, avec les conséquences que l’on imagine.
La réponse est donc sans équivoque : ces équipements doivent impérativement bénéficier d’un circuit dédié. Cela signifie qu’un disjoncteur spécifique dans le tableau électrique ne protégera que cet unique appareil. Cette isolation garantit deux choses fondamentales. Premièrement, un problème sur un autre circuit de la maison n’affectera jamais leur fonctionnement. Deuxièmement, un défaut sur l’équipement lui-même sera immédiatement identifié et ne mettra pas en péril le reste de l’installation.
Les circuits qui alimentent des équipements qui fonctionnent en permanence et qui sont difficilement accessibles (moteurs, pompes, VMC, etc.) sont également concernés
– Norme NF C 15-100-1, Recommandations pour dispositifs de protection contre les défauts d’arc
Cette logique de protection va au-delà du simple confort. Elle est un pilier de la sécurité. Sachant qu’entre 20% et 35% des incendies d’habitation sont de source électrique, selon l’Observatoire national de la sécurité électrique (ONSE), sanctuariser ces appareils fonctionnant sans surveillance est un acte de prévention essentiel. En isolant ces circuits, vous ne protégez pas seulement le contenu de votre congélateur, mais l’intégrité de votre foyer.
L’erreur des maisons en longueur : créer un circuit de 40 mètres qui fait baisser la tension de 10V
C’est une erreur classique dans les rénovations de longères ou les maisons avec des extensions : pour alimenter une nouvelle prise ou un point lumineux à l’autre bout du bâtiment, on se « repique » sur le circuit existant le plus proche. Le résultat ? Un circuit qui serpente sur des dizaines de mètres. Ce que l’on ignore souvent, c’est que chaque mètre de câble agit comme une résistance, provoquant un phénomène physique inévitable : la chute de tension. La tension de 230V qui part du tableau électrique s’affaiblit progressivement. Au bout d’un circuit très long, elle peut arriver à 220V, voire moins.
Les conséquences ne sont pas anodines. Une tension trop basse peut entraîner un scintillement des éclairages LED, une surchauffe des moteurs (d’un réfrigérateur, par exemple) qui peinent à démarrer, et une performance réduite des appareils électroniques. La norme NF C 15-100 est très claire et tolère une chute de tension maximale de 3% pour l’éclairage et de 5% pour les autres usages. Dépasser ces seuils, c’est créer une « dette technique » : l’installation est fonctionnelle en apparence, mais inefficace et potentiellement dangereuse à long terme.
La solution ne consiste pas à renoncer à l’extension, mais à choisir la bonne section de câble. Plus un câble est long, plus sa section (le diamètre de son âme en cuivre) doit être importante pour compenser la perte. Un câble de 2,5 mm² est standard pour les prises, mais sur une très grande longueur, passer à du 4 mm² ou même 6 mm² peut s’avérer nécessaire. C’est un calcul que votre électricien doit impérativement réaliser.
Le tableau suivant, basé sur les recommandations professionnelles, illustre la relation directe entre la section du câble, le calibre de la protection et la distance maximale à ne pas dépasser pour rester dans les clous de la norme, comme détaillé dans cette analyse sur le calcul de chute de tension.
| Section câble | Calibre disjoncteur | Distance max (éclairage) | Distance max (prises) | Chute tension admissible |
|---|---|---|---|---|
| 1,5 mm² | 10-16A | ~45m | ~30m | 3% (éclairage) |
| 2,5 mm² | 16-20A | ~70m | ~50m | 5% (prises/moteurs) |
| 4 mm² | 25A | ~110m | ~80m | 5% (prises/moteurs) |
| 6 mm² | 32A | ~160m | ~120m | 5% (prises/moteurs) |
Comment prévoir 20% de place libre dans votre tableau pour les évolutions futures ?
Le conseil de « laisser 20% de place libre dans le tableau électrique » est l’un des plus répétés par les électriciens. C’est une règle de bon sens, d’ailleurs imposée par la norme NF C 15-100 pour les logements neufs. Mais se contenter de laisser des emplacements vides sans réfléchir à leur usage futur, c’est ne faire que la moitié du chemin. La véritable approche stratégique consiste à anticiper la nature des évolutions probables de votre foyer pour dimensionner non seulement l’espace, mais aussi la puissance disponible et les protections adéquates.
Penser « futur », ce n’est pas de la divination. C’est observer les tendances lourdes de l’habitat et se poser les bonnes questions. La voiture électrique deviendra-t-elle une réalité pour vous ? Prévoyez-vous d’installer une climatisation ou une pompe à chaleur ? Un aménagement de combles est-il envisagé ? Chacune de ces évolutions a des implications électriques majeures qui, si elles sont anticipées, peuvent être intégrées facilement et à moindre coût. Les ignorer, c’est s’exposer à des travaux complexes et onéreux plus tard, comme devoir retirer un câble de grosse section dans des murs déjà finis.
L’anticipation consiste par exemple à prévoir, dès la construction, une gaine vide de large diamètre entre le tableau principal et le garage, prête à accueillir le câble d’une future borne de recharge. Ou encore, à surdimensionner légèrement le câble d’alimentation principal de la maison en prévision d’une augmentation de la puissance d’abonnement. Ces choix ont un surcoût marginal au départ, mais représentent des économies colossales à l’avenir. C’est un investissement direct dans la valeur et l’évolutivité de votre patrimoine.
Plan d’action : anticiper vos besoins électriques futurs
- Borne de recharge pour véhicule électrique : Prévoir au minimum une gaine vide et un emplacement pour un disjoncteur 32A et un différentiel type F ou A.
- Pompe à chaleur ou climatisation : Identifier l’emplacement potentiel de l’unité extérieure et prévoir une gaine vers le tableau pour un circuit de puissance dédié.
- Installation photovoltaïque : Se renseigner sur l’obligation d’un parafoudre dans votre région et réserver l’espace nécessaire pour les protections spécifiques.
- Aménagement de combles ou dépendances : Prévoir l’emplacement et la protection pour un futur tableau divisionnaire, ainsi que le passage du câble d’alimentation.
- Piscine, spa ou nouvel équipement extérieur : Anticiper le passage de gaines vers l’extérieur pour alimenter ces futurs équipements avec des circuits dédiés et protégés.
Comment positionner vos prises et interrupteurs pour ne pas regretter dans 10 ans ?
Le positionnement des appareillages électriques est un détail qui n’en est pas un. Un interrupteur mal placé que l’on cherche dans le noir, une prise inaccessible derrière un meuble… ces petites frustrations quotidiennes sont le symptôme d’une conception pensée sur plan, et non vécue. La norme NF C 15-100 fixe des hauteurs standards (généralement entre 0,90 m et 1,30 m pour les interrupteurs), mais l’ergonomie et le bon sens doivent primer. La clé est de se projeter dans l’usage : pensez en « scénarios de vie ».
Avant de fixer un emplacement, simulez vos gestes. Où poserez-vous votre téléphone en entrant dans la chambre ? Une prise à côté de la tête de lit est indispensable. Comment brancherez-vous l’aspirateur dans le couloir sans que le fil ne se tende ? Une prise à mi-hauteur peut être judicieuse. Le plan de travail de la cuisine sera-t-il encombré ? Des prises intégrées au bandeau ou des blocs escamotables sont des solutions élégantes. Pensez aussi aux futurs agencements : évitez de placer une prise en plein milieu d’un mur où une bibliothèque pourrait un jour être installée. Privilégiez les angles et les zones proches des portes.
La réflexion doit aussi porter sur la commande. Le « va-et-vient » est un classique pour allumer et éteindre depuis deux points d’une pièce. Mais pour une chambre, un simple interrupteur près de la porte et un autre en tête de lit est un confort immense. Pour des lampes d’appoint dans un grand salon, les prises commandées sont une excellente solution. Elles permettent d’allumer plusieurs luminaires en même temps depuis un seul interrupteur mural. Attention cependant, la réglementation est précise, comme le rappelle le guide de la norme : l’usage d’un télérupteur ou d’un contacteur devient obligatoire au-delà de deux prises commandées par le même interrupteur.
Au-delà de la simple fonctionnalité, le positionnement est aussi une question de cohérence esthétique et pratique. Aligner les prises avec le bas des fenêtres ou le haut des plinthes, regrouper les commandes (lumière, volets roulants) sur une même plaque multiposte, tout cela contribue à une finition soignée et à une « architecture invisible » qui se fait oublier tant elle est naturelle.
Comment répartir les prises électriques selon la NF C 15-100 : combien par pièce minimum ?
La norme NF C 15-100 fournit un cadre minimum pour le nombre de prises par pièce, un filet de sécurité pour garantir une fonctionnalité de base. Mais s’arrêter à ce minimum est la meilleure façon de voir fleurir les multiprises, ces nids à poussière potentiellement dangereux. L’approche d’un concepteur est de considérer ces chiffres non comme une cible, mais comme un point de départ à challenger en fonction des usages réels et futurs de chaque espace. Le confort de demain se décide aujourd’hui.
L’idée n’est pas de sur-équiper sans réfléchir, mais d’adopter une stratégie de « pôles électriques« . Au lieu de disperser les prises uniformément, on les concentre là où les besoins sont importants. Dans un salon, cela se traduit par la création d’un pôle multimédia derrière la télévision, regroupant 4 à 6 prises et les connecteurs RJ45 pour la box, la console de jeu et le système de son. Dans un coin de la même pièce, un pôle bureau avec 3 ou 4 prises permettra de brancher ordinateur, écran et imprimante sans câble disgracieux. Cette méthode crée des zones fonctionnelles claires et évolutives.
Étude de cas : la stratégie des pôles électriques
Au lieu de disperser les prises uniformément, la conception moderne privilégie la création de « pôles électriques » : un pôle multimédia (4-6 prises + RJ45) derrière la TV, un pôle bureau (4 prises) dans un angle du séjour, un pôle plan de travail cuisine (4 prises en hauteur obligatoires selon NF C 15-100). Cette approche évite la multiplication des multiprises dangereuses et crée des zones fonctionnelles clairement définies, facilitant également l’entretien et les évolutions futures.
Le tableau suivant met en perspective les exigences minimales de la norme et les recommandations pour un confort moderne, une vision partagée par les professionnels comme en témoigne cette documentation sur la norme NF C 15-100. Il illustre parfaitement la différence entre « être conforme » et « être confortable ».
| Type de pièce | Surface | Prises minimum (norme) | Recommandation confort 2025 | Spécificités |
|---|---|---|---|---|
| Séjour | < 28 m² | 5 prises | 8-10 prises | Dont pôle multimédia (4-6 prises + RJ45) |
| Séjour | > 28 m² | 7 prises | 12-15 prises | Dont pôle multimédia + pôle bureau |
| Cuisine | Toute surface | 6 prises dont 4 au plan de travail | 8-10 prises | 4 prises dédiées plan de travail obligatoires |
| Chambre | Toute surface | 3 prises | 5-6 prises | Dont 1 près de la commande d’éclairage |
| Autres pièces | > 4 m² | 1 prise | 2-3 prises | Pour circulation, dégagement, WC |
À retenir
- Pensez en usages, pas en surface : La conception doit partir de vos scénarios de vie (télétravail, loisirs, cuisine) pour définir des « zones fonctionnelles » et non se limiter à un calcul de prises par mètre carré.
- La norme est un socle, pas un plafond : Les exigences de la NF C 15-100 garantissent la sécurité. Le confort, la flexibilité et la valeur de votre bien se construisent en visant plus haut que ces minima.
- Anticipez pour ne pas subir : Prévoir dès aujourd’hui les besoins de demain (voiture électrique, pompe à chaleur, extension) a un coût marginal, alors que les ignorer entraîne des travaux lourds et coûteux plus tard.
Réseau électrique d’un bâtiment : comment structurer la distribution sur plusieurs étages et zones ?
Lorsque la maison s’agrandit, s’étend en longueur ou se développe sur plusieurs niveaux, la logique d’un unique tableau électrique centralisé atteint ses limites. Tirer des dizaines de mètres de câble pour chaque circuit devient non seulement coûteux en cuivre, mais aussi techniquement contre-performant à cause de la chute de tension. La solution d’architecte, élégante et efficace, est la création d’un réseau maillé grâce aux tableaux divisionnaires.
Un tableau divisionnaire est un tableau secondaire, plus petit, installé dans une zone éloignée (un étage, un garage, une dépendance). Il est alimenté par un seul câble de forte section provenant du tableau principal, et il se charge ensuite de redistribuer le courant localement via des circuits courts. Les avantages sont multiples. D’abord, une économie drastique de câblage : un seul gros câble au lieu de dix petits. Ensuite, une performance optimale : les circuits finaux étant courts, la chute de tension est quasi nulle. Enfin, une maintenance et un dépannage grandement facilités : en cas de problème à l’étage, l’intervention se fait directement sur le tableau divisionnaire, sans impacter le reste de la maison.
Cette approche est particulièrement pertinente pour les surfaces dépassant 120 m² ou pour alimenter des zones spécifiques. Une étude de cas sur l’architecture par tableaux divisionnaires montre qu’il est possible d’économiser jusqu’à 60% de cuivre sur les longues distances. Installer un tableau divisionnaire n’est pas un luxe, c’est un choix de conception rationnel qui garantit une installation pérenne, performante et évolutive. C’est le passage d’une distribution en « étoile » rigide à un véritable réseau électrique intelligent et décentralisé.
Les étapes pour dimensionner un tableau divisionnaire
- Calculer la puissance requise : Additionnez la puissance maximum simultanée des équipements que le tableau desservira pour estimer son besoin en watts.
- Choisir la protection principale : En fonction de la puissance calculée, sélectionnez le calibre du disjoncteur qui protègera la ligne au départ du tableau principal (ex: 32A, 40A).
- Déterminer la section du câble : La section du câble d’alimentation (ex: 10mm², 16mm²) dépend à la fois du calibre du disjoncteur ET de la distance qui le sépare du tableau divisionnaire.
- Assurer la protection locale des personnes : Installez obligatoirement un ou plusieurs interrupteurs différentiels 30mA dans le tableau divisionnaire pour protéger les circuits qu’il alimente.
- Garantir une connexion parfaite : Raccordez les borniers de phase, neutre et terre entre les deux tableaux en utilisant des câbles de section et de couleur identiques pour une continuité parfaite.
Vous possédez désormais les clés pour passer d’un rôle de spectateur à celui de co-concepteur de votre installation électrique. L’étape suivante est de traduire cette vision en réalité. Armé de ces concepts, engagez la discussion avec votre électricien pour challenger les propositions et construire ensemble une solution qui ne soit pas seulement conforme, mais véritablement sur-mesure pour votre vie.
