Câblage électrique : quelles techniques pour une installation propre, traçable et évolutive ?

La différence entre un travail « fait » et un travail « bien fait » en électricité se niche souvent dans des détails invisibles pour le non-initié. Devant un tableau électrique, certains voient une forêt de câbles fonctionnelle, tandis que l’œil de l’artisan y décèle une histoire : celle d’une installation pensée, soignée, presque « peignée ». C’est ce sentiment de fierté, face à un ouvrage propre et logique, qui sépare le simple exécutant du véritable professionnel. Trop souvent, le discours se concentre sur le respect de la norme NF C 15-100 comme un but en soi, ou sur l’utilisation de tel ou tel connecteur miracle.

Ces éléments sont certes fondamentaux, mais ils ne constituent que la base. La véritable excellence, celle qui garantit une installation non seulement sûre mais aussi durable, lisible et prête pour les évolutions futures, réside ailleurs. Elle se trouve dans l’art de l’anticipation. Et si la clé n’était pas seulement de savoir *quoi* faire, mais de comprendre *pourquoi* chaque geste compte ? Pourquoi un professionnel aguerri passe-t-il volontairement plus de temps sur des aspects que l’amateur pressé pourrait juger superflus ?

Cet article n’est pas un simple rappel des règles de conformité. C’est une immersion dans la philosophie du travail soigné. Nous allons décortiquer les techniques et l’état d’esprit qui permettent de transformer un simple câblage en une véritable signature professionnelle, une infrastructure pérenne qui facilite la maintenance, prévient les pannes et valorise votre travail pour les décennies à venir. Des secrets de courbure des câbles à la stratégie de repérage infaillible, découvrez comment faire de chaque installation une référence en matière de qualité et de prévoyance.

Pourquoi un électricien professionnel passe 30% de temps en plus sur le câblage que les amateurs ?

La réponse tient en un seul mot : l’anticipation. L’amateur se concentre sur l’objectif immédiat : que le courant passe. Le professionnel, lui, pense à l’avenir de l’installation. Ce temps supplémentaire n’est pas perdu, il est investi dans la création d’un système lisible, maintenable et évolutif. Chaque câble est posé en pensant à celui qui interviendra dans 5, 10 ou 20 ans, que ce soit pour un dépannage, une modification ou une simple vérification. Ce souci du détail est la véritable signature de l’artisan.

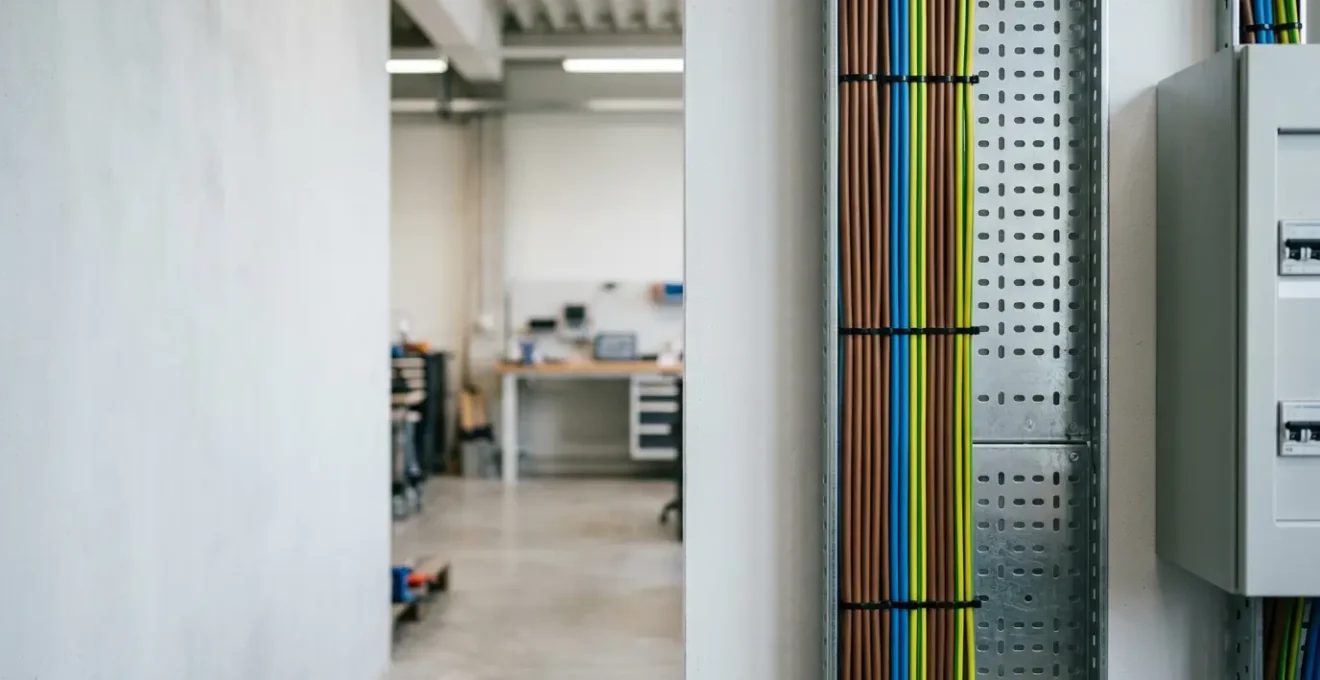

Cette philosophie se traduit par plusieurs actions concrètes : la réalisation de courbes douces pour ne pas stresser les câbles, le « peignage » méticuleux dans le tableau électrique pour une clarté visuelle immédiate, et surtout, un repérage systématique et indélébile. Un câble bien identifié à ses deux extrémités est un gain de temps inestimable lors de futures interventions. C’est l’ADN de l’installation, un plan intégré qui la rend intelligible pour n’importe quel technicien qualifié.

En définitive, ce « surplus » de temps est la différence entre une installation fonctionnelle et une installation professionnelle. C’est un investissement direct dans la tranquillité d’esprit du client et la pérennité de l’ouvrage, transformant une simple prestation technique en un véritable service à haute valeur ajoutée.

Comment courber un câble électrique sans casser les conducteurs internes ni l’isolant ?

Courber un câble électrique peut sembler anodin, mais c’est un geste technique qui révèle instantanément le niveau de compétence d’un électricien. Une courbure trop serrée, ou « pliure », est une erreur fondamentale. Elle crée un point de stress mécanique sur les conducteurs en cuivre, pouvant micro-fissurer le métal et générer un futur point d’échauffement. Pire, elle peut endommager l’isolant, créant un risque de court-circuit à long terme. Le geste juste consiste à « former » le câble, pas à le plier.

La règle d’or, bien que variant légèrement selon les types de câbles, est de toujours respecter un rayon de courbure minimal. Pour les câbles d’installation courants comme le R2V, les normes professionnelles imposent un rayon de courbure minimal de 6 fois le diamètre extérieur du câble. Concrètement, pour un câble de 10 mm de diamètre, la courbe ne doit pas être plus serrée qu’un cercle de 12 cm de diamètre. Visualiser cette contrainte est essentiel avant même de commencer à manipuler le câble.

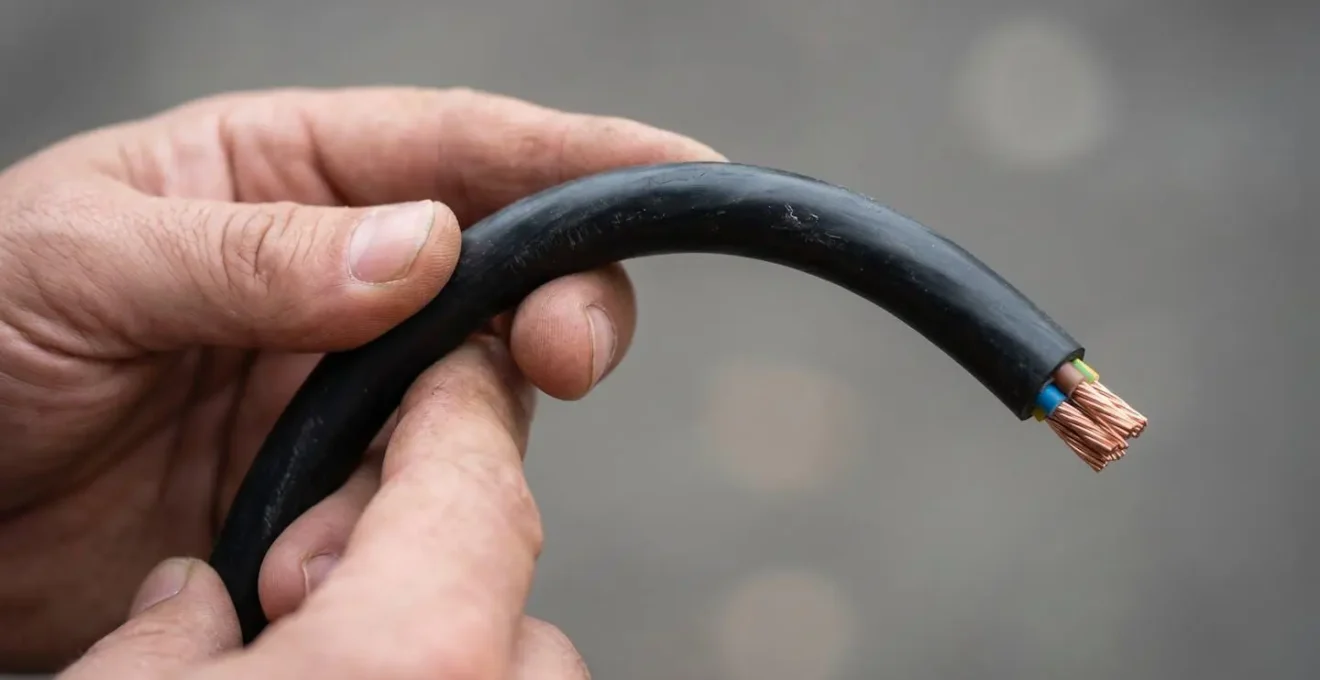

La technique consiste à utiliser la paume des mains et les doigts pour accompagner le câble sur une large portion, en appliquant une pression douce et progressive. Il ne faut jamais forcer le câble à un seul endroit avec le pouce ou le plier sur une arête vive. Pour les câbles de grosse section, il est parfois nécessaire de le faire en plusieurs passes, en augmentant l’angle petit à petit. Ce formage progressif garantit que l’âme du câble et son isolant conservent leur intégrité structurelle. C’est une signature de l’artisan : un travail qui est non seulement propre visuellement, mais surtout sain mécaniquement.

Câblage apparent : chemin de câbles métallique, goulotte PVC ou tube IRL pour un garage ?

Le choix du conduit pour un câblage apparent dans un local comme un garage n’est pas qu’une question d’esthétique. Il s’agit d’un arbitrage technique basé sur l’évolutivité, la résistance et l’environnement spécifique. Chaque solution a ses avantages et ses inconvénients, et le choix doit être guidé par une vision à long terme de l’usage de l’espace. Il faut anticiper les futurs besoins : ajoutera-t-on une prise pour un véhicule électrique ? Un nouvel établi ? Un éclairage de zone ?

Pour prendre une décision éclairée, il est utile de comparer les trois solutions principales sur des critères clés, comme le propose une analyse comparative des systèmes de conduits. Le chemin de câbles métallique se distingue par son excellente évolutivité et sa robustesse, tandis que la goulotte PVC offre une protection fermée mais peut devenir cassante avec le temps.

En analysant ce tableau, le chemin de câbles métallique perforé (type « dalle marine ») s’impose souvent comme la solution la plus professionnelle pour un garage. Sa structure ouverte facilite grandement l’ajout ou le retrait de câbles sans avoir à tout démonter, offrant une évolutivité maximale. Sa résistance aux chocs et sa capacité de charge sont supérieures, et il assure une meilleure dissipation de la chaleur, un plus pour la sécurité. S’il est correctement mis à la terre, il offre en outre un blindage électromagnétique. La goulotte PVC reste une option viable pour des besoins simples et non évolutifs, tandis que le tube IRL (Isolant Rigide Lisse) sera plutôt réservé à des descentes spécifiques vers un appareillage, où une protection mécanique renforcée est nécessaire sur une courte distance.

L’erreur qui crée des interférences : mélanger courant fort et courant faible dans la même goulotte

C’est l’une des erreurs les plus courantes de l’amateur, et l’une des plus préjudiciables à l’ère du tout-connecté : faire cohabiter dans le même conduit les câbles de puissance (courant fort) et les câbles de communication (courant faible). Si la norme NF C 15-100 l’interdit formellement, ce n’est pas par pur formalisme. Il s’agit d’une loi physique incontournable : tout câble parcouru par un courant alternatif important génère un champ électromagnétique autour de lui. Ce champ, invisible et inoffensif pour l’homme, agit comme un « brouillard » parasite pour les signaux de faible tension qui transitent dans les câbles de données (Ethernet, téléphone, coaxial TV).

Cette perturbation, appelée « diaphonie » ou « couplage inductif », dégrade la qualité des signaux. Le résultat ? Un débit internet instable avec des micro-coupures, une image TV qui pixellise au démarrage du lave-linge, des grésillements sur la ligne téléphonique ou des alarmes qui se déclenchent sans raison. Pour garantir un « silence électromagnétique » et préserver l’intégrité de vos données, la séparation physique est la seule solution fiable. Les recommandations professionnelles imposent une distance de 30 cm minimum entre les parcours des courants forts et faibles si les conduits sont parallèles.

Les symptômes concrets de ces interférences peuvent être subtils mais sont révélateurs d’un défaut de conception :

• Coupures ou ralentissements soudains du réseau internet lors de l’allumage d’appareils électriques
• Pixellisation ou dégradation de l’image TV lorsque des équipements de forte puissance sont activés
• Grésillements ou parasites sur les lignes téléphoniques fixes
• Déclenchements intempestifs ou fausses alarmes sur les systèmes de sécurité
• Instabilité de débit Ethernet avec micro-coupures pendant les heures de forte consommation électrique

La meilleure pratique est d’utiliser des goulottes à compartiments séparés ou, idéalement, des chemins de câbles distincts. Le croisement des deux types de câbles doit toujours se faire à 90 degrés pour minimiser la surface d’interaction et donc le couplage. Penser à cette séparation dès la conception du réseau de gaines est une marque de professionnalisme qui évite des diagnostics longs et frustrants par la suite.

Comment identifier 25 câbles dans une gaine sans se tromper lors du raccordement final ?

Se retrouver face à un écheveau de 25 câbles identiques sortant d’une gaine est le cauchemar de tout électricien. Tenter de les identifier « à l’aveugle » avec un testeur de continuité est une perte de temps colossale et une source d’erreurs quasi certaine. La solution, comme toujours dans un travail d’artisan, réside dans la méthode et l’anticipation. Le repérage des câbles ne se fait pas à la fin, mais tout au long du processus, et même avant de tirer le premier mètre.

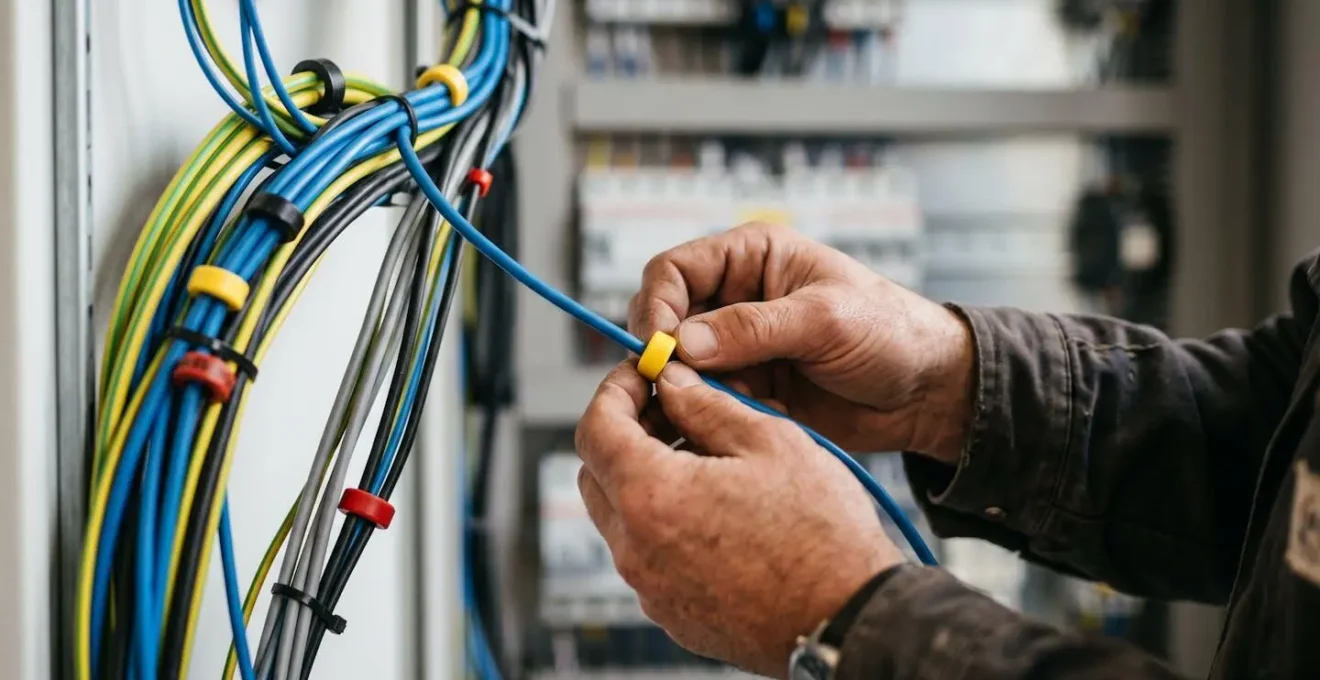

La méthode professionnelle repose sur un système de codification logique et un matériel adapté. Oubliez le ruban adhésif et le marqueur qui s’efface ou se décolle. L’artisan exigeant utilise des bagues de repérage numérotées, des étiquettes imprimées via une étiqueteuse professionnelle, ou une combinaison des deux. Ce repérage doit être appliqué aux deux extrémités de chaque câble avant même son passage dans la gaine. L’idéal est de se créer un « cahier de câblage » (un simple tableur suffit) qui fait correspondre chaque code unique à sa fonction et sa destination (ex: « PC.SDB.01 » pour « Prise de Courant – Salle de Bains – Circuit 01 »).

Ce travail préparatoire peut sembler fastidieux, mais il transforme le raccordement final en une opération simple et sereine, un simple « jeu de construction » où il suffit de connecter la bonne étiquette au bon disjoncteur. C’est un gain de temps et de fiabilité spectaculaire. Une fois les câbles passés, le cahier de câblage devient l’ADN de l’installation, un document inestimable pour toute intervention future.

Comment passer un câble rigide de 25 mètres dans une gaine ICTA sans arracher la gaine isolante ?

Tirer un câble de forte section sur une longue distance dans une gaine ICTA (Isolant Cintrable Transversalement Annelé) est un exercice de force et de finesse. L’erreur classique est de tirer trop fort sur le tire-fil, en espérant que la force brute l’emporte. Le résultat est souvent catastrophique : le tire-fil casse, la tête du câble s’accroche dans un coude, ou pire, le tire-fil s’enfonce et déchire la paroi interne de la gaine, la rendant inutilisable. Le secret des professionnels n’est pas la force, mais la synchronisation et la lubrification.

La première règle est de ne jamais travailler seul pour cette opération. Il faut une personne qui pousse le câble à l’entrée de la gaine et une autre qui tire le tire-fil à la sortie. La clé du succès est la coordination : la personne qui tire ne doit appliquer qu’une tension modérée et constante, son rôle est de guider. La véritable force de progression vient de la personne qui pousse le câble par vagues successives dans la gaine. Cette technique du « pousser-tirer » synchronisé réduit drastiquement les frottements et la tension sur le tire-fil.

De plus, l’utilisation d’un lubrifiant spécifique est non-négociable. Il faut proscrire absolument les substituts comme le liquide vaisselle ou le savon, qui peuvent chimiquement attaquer et fragiliser le PVC de la gaine et des câbles à long terme. Un lubrifiant de tirage pour électricien est formulé pour être neutre et s’évaporer sans laisser de résidu collant. Appliqué généreusement sur la tête du câble et les premiers mètres, il réduit le coefficient de friction de manière spectaculaire. La combinaison de ces techniques transforme une épreuve de force en une opération maîtrisée.

1. Appliquer un lubrifiant de tirage spécifique pour gaines électriques sur la tête et le début du câble.
2. Positionner une personne à l’entrée de la gaine pour pousser le câble progressivement par sections.
3. La deuxième personne tire le tire-fil avec une force modérée et constante, sans à-coups, pour guider le câble.
4. Créer une tête de tirage profilée et lisse avec du ruban adhésif de qualité pour faciliter le passage dans les coudes.
5. Privilégier un tire-fil en nylon ou fibre de verre, moins agressif pour l’intérieur des gaines ICTA que les modèles en acier.

Câble rigide U1000 R2V ou fil souple H07VK : lequel pour une installation encastrée ?

La question du choix entre câble rigide et fil souple est au cœur de la conception d’une installation électrique. Il ne s’agit pas d’une simple préférence, mais d’un choix technique dicté par l’usage, le type de parcours et les règles de l’art. Chacun a son domaine de prédilection où il excelle. Comprendre leurs différences fondamentales est essentiel pour réaliser une installation à la fois conforme et optimisée.

Le U1000 R2V est un câble rigide. Il se compose de plusieurs conducteurs (rigides eux-mêmes) regroupés à l’intérieur d’une gaine de protection noire, épaisse et robuste. C’est le roi des installations fixes et des liaisons de puissance. Sa double protection lui permet d’être posé directement sur des chemins de câbles, dans des vides de construction ou même, pour certaines variantes, enterré. Le H07VK, quant à lui, est un fil souple. Il est composé d’une multitude de brins de cuivre très fins, ce qui lui confère sa flexibilité. Il ne possède qu’une simple enveloppe isolante colorée et doit impérativement être protégé dans un conduit (gaine ICTA, goulotte, etc.). Son terrain de jeu favori est le tableau électrique, où sa souplesse fait merveille pour le « peignage » des circuits et le raccordement des appareillages.

Pour une installation encastrée classique (murs, plafonds), on utilise donc des fils H07VK passés dans des gaines ICTA. Le câble R2V sera plutôt réservé aux liaisons entre le compteur et le tableau, ou pour alimenter des dépendances. Une distinction cruciale concerne leur raccordement : si le R2V rigide est parfait pour les bornes automatiques type Wago, le H07VK souple exige impérativement le sertissage d’un embout de câblage avant toute connexion dans une borne à vis ou automatique, afin de garantir une surface de contact fiable et d’éviter que les brins ne s’abîment.

Connexions électriques : comment raccorder des fils pour éviter faux contacts et échauffements ?

Une connexion électrique est le cœur potentiellement fragile de toute installation. Un raccord mal serré, un contact oxydé ou une incompatibilité de matériaux sont les causes premières de pannes, de dysfonctionnements et, dans les cas les plus graves, d’échauffements pouvant mener à un incendie. La « mécanique des connexions » est un art qui demande rigueur et connaissance des bonnes pratiques. Une connexion réussie est une connexion qui assure un contact parfait, stable dans le temps et capable de supporter le courant nominal du circuit sans surchauffer.

L’une des erreurs les plus fréquentes est le mauvais serrage des bornes à vis. Un serrage insuffisant crée un jeu qui génère des micro-arcs électriques, un échauffement et une oxydation qui augmente la résistance du contact, aggravant le problème en boucle. À l’inverse, un serrage excessif peut endommager le conducteur ou la borne. C’est pourquoi le resserrage de contrôle est une pratique professionnelle essentielle. Il est prouvé qu’un simple resserrage de contrôle après 24h de mise sous tension permet d’éviter jusqu’à 80% des pannes liées aux connexions sur les circuits de puissance.

Pour garantir des connexions fiables et durables, plusieurs règles d’or doivent être appliquées systématiquement :

• Pour le fil rigide, privilégier les bornes de connexion automatiques (type Wago) qui appliquent une force de serrage constante et calibrée en usine, indépendante de la force de l’opérateur.
• Pour le fil souple, il est impératif de sertir un embout de câblage avec une pince dédiée avant toute insertion dans une borne. Cela permet de regrouper les brins et d’assurer une surface de contact optimale.
• En cas d’utilisation de bornes à vis (courant sur les disjoncteurs ou appareils de puissance), effectuer un resserrage de contrôle après 24 heures de mise en charge, puis planifier un contrôle annuel.
• Vérifier visuellement l’absence de toute trace de décoloration ou de fonte de l’isolant près des points de connexion, qui sont des signes avant-coureurs d’un échauffement anormal.

La fiabilité d’une installation entière repose sur la qualité de sa connexion la plus faible. Consacrer le temps nécessaire à la préparation du conducteur (dénudage propre, sertissage) et au raccordement lui-même n’est pas une option, c’est le fondement de la sécurité électrique.

L’étape suivante, pour tout auto-constructeur ou artisan exigeant, n’est pas d’acquérir plus d’outils, mais d’adopter cette rigueur et cette philosophie de l’anticipation. Appliquez ces techniques dès aujourd’hui pour que chaque installation devienne votre meilleure carte de visite, un témoignage durable de votre professionnalisme.
