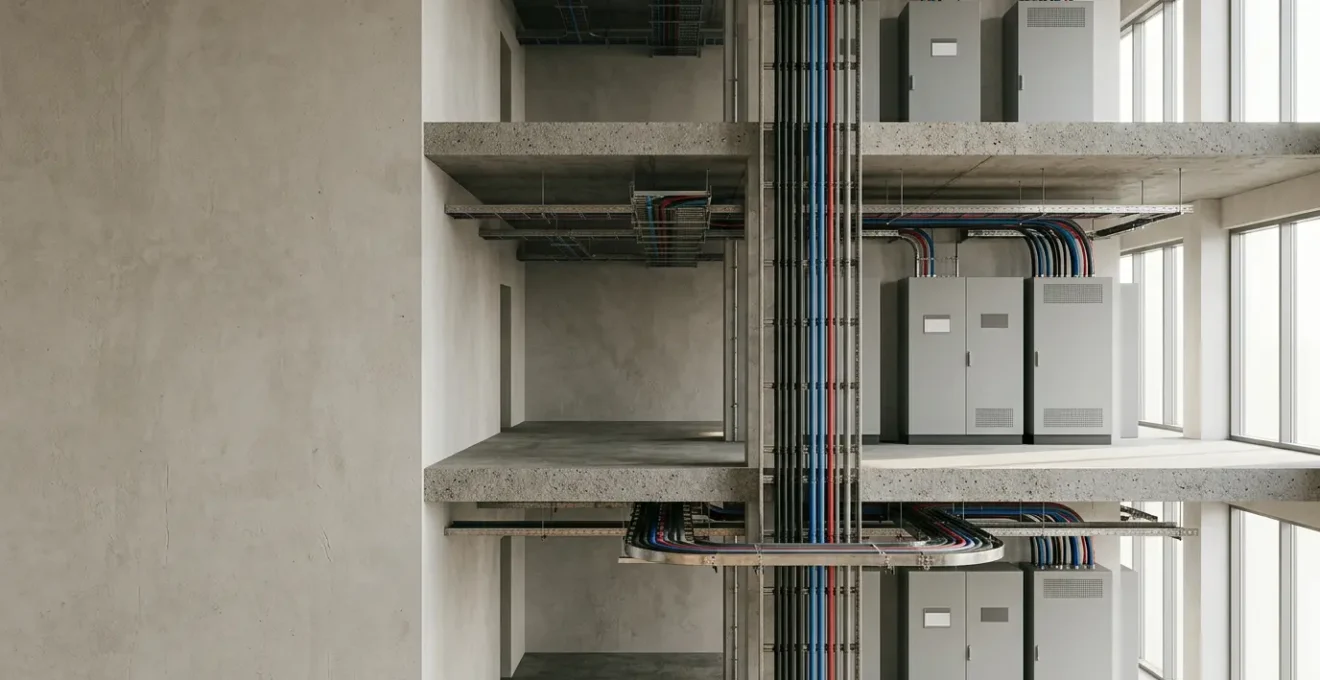

Réseau électrique d’un bâtiment : comment structurer la distribution sur plusieurs étages et zones ?

Pour un maître d’ouvrage, un architecte ou même un électricien chevronné, la conception du réseau électrique d’un bâtiment à étages s’apparente souvent à un défi logistique complexe. La tentation est grande de se concentrer sur le respect strict des normes, en alignant les circuits dans le tableau principal sans vision d’ensemble. On pense au nombre de prises, au calibre des disjoncteurs, mais on oublie l’essentiel : l’architecture globale de distribution. Cette approche centrée sur le tableau unique mène souvent à une multiplication de longs câbles, des difficultés de dépannage et une évolutivité quasi nulle, créant une véritable « dette technique » électrique.

Mais si la véritable clé n’était pas de simplement connecter des points, mais de concevoir une infrastructure de distribution intelligente ? L’enjeu n’est pas de faire arriver le courant, mais de bâtir une topologie résiliente, hiérarchisée et traçable. Cela implique de penser en termes de flux, de points de consolidation et de continuité de service, à l’image d’un architecte réseau informatique. C’est cette perspective que nous allons adopter, en passant d’une logique de simple câblage à une stratégie de conception d’infrastructure durable.

Cet article vous guidera à travers les principes fondamentaux de cette approche architecturale. Nous explorerons la supériorité de la topologie en étoile, la mise en place stratégique de tableaux divisionnaires, les règles de cheminement des câbles, et les techniques pour garantir une installation propre, documentée et prête pour les évolutions futures. Chaque section vous donnera les clés pour prendre des décisions éclairées, non pas pour répondre à une simple obligation normative, mais pour construire un système nerveux électrique performant pour les décennies à venir.

Pourquoi un réseau électrique en étoile protège mieux qu’un câblage en série (guirlande) ?

La structure de votre réseau électrique est son fondement. Deux topologies principales s’opposent : le câblage en série (ou « guirlande ») et le câblage en étoile. Si le montage en série, où les points d’utilisation sont connectés les uns à la suite des autres sur un même câble, peut sembler économique en apparence, il constitue une faiblesse majeure pour la résilience et la sécurité d’une installation moderne. Il s’agit d’une approche à proscrire absolument pour les circuits d’un bâtiment.

La topologie en étoile, en revanche, est le pilier d’une infrastructure robuste. Le principe est simple : chaque point ou groupe de points d’utilisation (un circuit de prises, un point lumineux) est relié directement au tableau électrique par son propre câble. Chaque circuit est donc indépendant. Cette architecture offre trois avantages fondamentaux. Premièrement, la stabilité de la tension : chaque circuit reçoit la tension nominale de 230V, sans la chute de tension cumulative qui affecte les montages en série et endommage les appareils sensibles. Deuxièmement, la continuité de service : une défaillance sur un circuit (court-circuit, appareil défectueux) n’impacte que ce circuit. Le reste de l’installation continue de fonctionner normalement, simplifiant drastiquement le diagnostic et le dépannage. Enfin, l’évolutivité : ajouter un nouveau circuit se fait sans perturber l’existant, garantissant que l’installation peut s’adapter aux besoins futurs.

Ce principe est directement inspiré des réseaux professionnels, où la fiabilité est critique. En triphasé, le couplage en étoile assure à chaque équipement une alimentation stable entre phase et neutre. Appliqué à une distribution résidentielle, il garantit que chaque appareil, de l’ampoule LED à l’ordinateur, bénéficie des meilleures conditions de fonctionnement et d’une protection optimale, prolongeant ainsi leur durée de vie. Opter pour un câblage systématiquement en étoile n’est pas une option, mais la première décision d’architecte pour un réseau sain.

Comment installer un tableau divisionnaire à l’étage pour éviter de tirer 8 câbles sur 12 mètres ?

Dans un bâtiment à plusieurs niveaux, l’application stricte du câblage en étoile depuis un unique tableau général (TGBT) au rez-de-chaussée mène à une absurdité logistique : un « peigne » de nombreux câbles (éclairage, prises, chauffage…) qui doivent tous parcourir de longues distances pour desservir l’étage. Cette approche est non seulement coûteuse en matériel et en main d’œuvre, mais elle encombre les gaines techniques et complique la gestion. La solution architecturale est la décentralisation via un tableau divisionnaire.

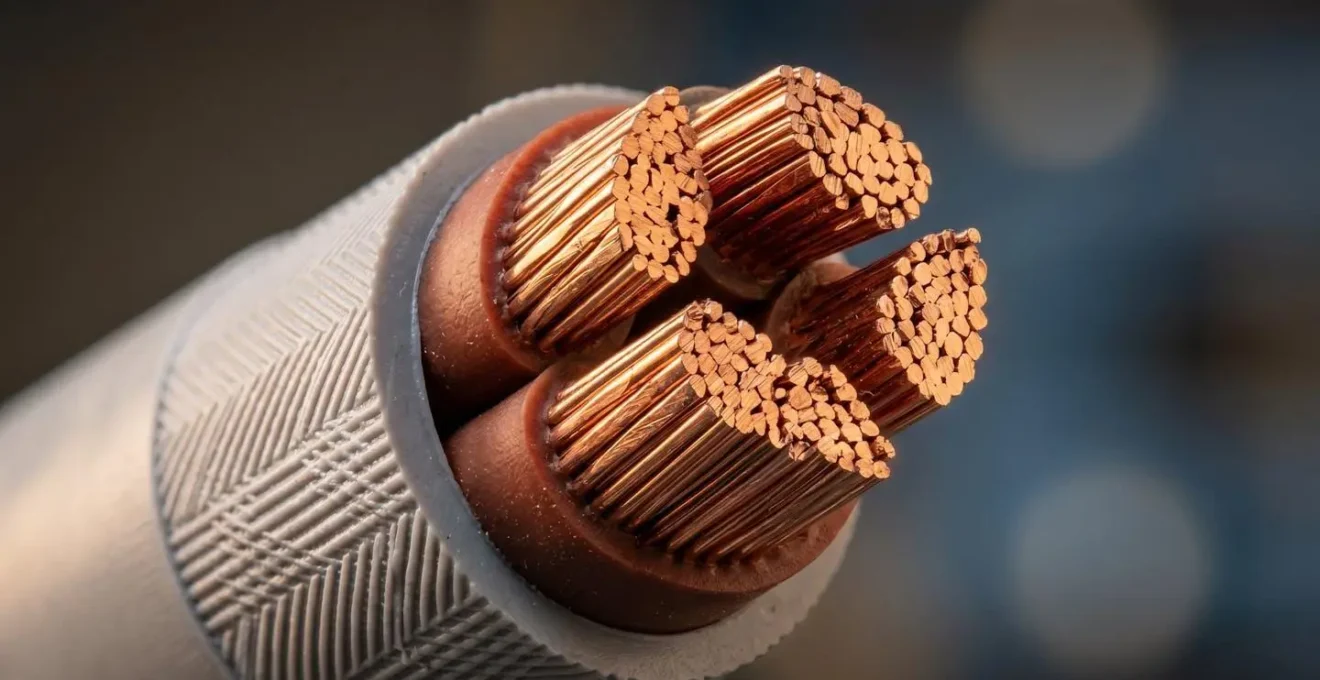

Le principe consiste à installer un sous-tableau électrique à l’étage, qui agit comme un point de consolidation local. Au lieu de tirer 8, 10 ou 15 câbles individuels depuis le TGBT, vous n’en tirez qu’un seul : un câble d’alimentation de section appropriée, protégé en amont par un disjoncteur dédié. Ce câble unique alimente le tableau divisionnaire, depuis lequel partent ensuite, en étoile, les circuits courts qui desservent les différentes pièces de l’étage. L’économie est massive : on peut passer, par exemple, de plus de 180 mètres de câbles multiples à seulement 31 mètres de câble unique, selon les professionnels du secteur. C’est une optimisation radicale des ressources et de la complexité.

Le dimensionnement de ce câble d’alimentation principal est crucial et dépend de deux facteurs : la puissance requise par l’étage (qui détermine le calibre du disjoncteur de protection en amont) et la distance qui le sépare du tableau général. Une chute de tension trop importante dégraderait la qualité de l’énergie. Le tableau suivant donne des ordres de grandeur pour une installation monophasée.

L’installation d’un tableau divisionnaire est l’acte fondateur d’une infrastructure hiérarchisée. Elle transforme un réseau tentaculaire et inefficace en un système organisé, optimisé et plus facile à gérer, libérant de l’espace dans les gaines pour les futurs besoins (fibre optique, domotique).

Réseau électrique : faire passer les câbles par le vide sanitaire, les combles ou les cloisons ?

Une fois la topologie et la hiérarchie du réseau définies, la question concrète du cheminement se pose. Le choix du parcours des câbles n’est pas anodin ; il impacte directement la facilité d’accès pour la maintenance, la protection des conducteurs contre les dégradations et le coût de la mise en œuvre. Il n’y a pas de solution unique, mais une série de compromis à évaluer. Les options principales sont les combles (perdus ou accessibles), le vide sanitaire, le plénum d’un faux-plafond, l’intérieur des cloisons ou l’utilisation de goulottes apparentes.

Chaque solution présente un profil de risque et d’avantage distinct. Les combles accessibles offrent une excellente accessibilité pour les interventions futures, mais peuvent exposer les câbles aux rongeurs. Le vide sanitaire est une voie discrète, mais l’accès y est souvent difficile et l’environnement potentiellement humide ou sujet à l’écrasement. Les cloisons protègent bien les câbles (surtout s’ils sont sous gaine ICTA), mais rendent toute modification ultérieure très invasive. Pour faire un choix éclairé, il est utile de raisonner avec une matrice de décision, comme celle-ci.

Quel que soit le chemin choisi, une règle d’or s’applique, notamment pour les passages dans les vides de construction (entre cloison et isolant). Pour garantir une ventilation correcte des câbles et permettre des ajouts futurs, il faut respecter une règle de remplissage. En effet, la section totale des câbles ne doit pas dépasser 25% de la section du vide de construction, conformément à la norme NF C 15-100. Cette marge de manœuvre est essentielle pour l’évolutivité du réseau.

L’erreur qui crée des perturbations : interconnecter les terres de plusieurs sous-tableaux en boucle

La mise à la terre est un élément fondamental de la sécurité des personnes. Cependant, une erreur de conception courante lors de l’installation de plusieurs tableaux (le principal et des divisionnaires) peut transformer ce dispositif de protection en une source majeure de perturbations électromagnétiques : la création d’une boucle de masse (ou boucle de terre). Cette erreur, souvent invisible, peut causer des problèmes inexplicables sur les équipements électroniques et de communication.

Une boucle de masse est une surface comprise entre un conducteur actif et son plan de masse le plus proche. La boucle de masse joue le rôle d’une antenne qui capte les perturbations électromagnétiques en les injectant dans le signal utile.

– Définition technique normalisée, Wikipédia – Boucle de masse

Concrètement, une boucle de masse se forme lorsque les borniers de terre de deux tableaux électriques sont reliés entre eux par plus d’un chemin. Par exemple, si le tableau divisionnaire de l’étage est relié à la terre du tableau principal via le conducteur de protection de son câble d’alimentation (ce qui est correct), mais qu’il est *aussi* relié à un piquet de terre local ou au conducteur de terre d’un autre circuit (antenne TV, réseau informatique), une boucle est créée. Cette boucle agit comme une antenne géante, captant tous les « bruits » électromagnétiques ambiants (moteurs, variateurs, alimentations à découpage…) et les injectant dans le circuit de terre, qui est censé être un référentiel de potentiel stable à 0V.

Les symptômes sont variés et souvent difficiles à diagnostiquer : ronflements (« ronflette ») dans les systèmes audio, instabilité du Wi-Fi, scintillements sur les écrans, ou encore comportement erratique de la domotique. L’architecture correcte est une distribution de la terre en étoile : la terre de chaque tableau divisionnaire doit être raccordée par un et un seul chemin au bornier principal du tableau général, qui est lui-même relié à l’unique prise de terre du bâtiment.

Comment créer le schéma unifilaire de votre réseau électrique pour le transmettre aux futurs intervenants ?

Une installation électrique, aussi bien conçue soit-elle, est une boîte noire si elle n’est pas documentée. Le schéma unifilaire est la carte maîtresse de votre réseau, sa « mémoire » technique. Ce document n’est pas un simple formalisme ; c’est un outil de communication essentiel pour tout futur intervenant (électricien, diagnostiqueur, ou même vous-même dans 10 ans) et un élément qui valorise votre bien. Sa création doit être vue comme la dernière étape de la conception, et non une corvée.

Créer un schéma unifilaire clair et exploitable peut se faire en suivant une méthode par couches, en partant du plus général pour aller au plus détaillé. Cette approche structurée garantit que rien n’est oublié. C’est le plan de montage de votre infrastructure.

1. Couche 1 : Obtenir ou dessiner le plan d’architecte du bâtiment avec les dimensions précises de chaque pièce et niveau.
2. Couche 2 : Positionner tous les appareillages sur le plan (prises, interrupteurs, luminaires, équipements fixes) avec leur symbole normalisé.
3. Couche 3 : Tracer les circuits en reliant chaque groupe d’appareillage à son disjoncteur source, en utilisant des couleurs distinctes par type de circuit (éclairage, prises, chauffage).
4. Couche 4 : Créer le schéma du tableau électrique montrant tous les modules (disjoncteurs, différentiels) avec leur calibre et leur affectation aux circuits.
5. Couche 5 : Ajouter la légende complète avec symboles, sections de câbles, longueurs de circuits et références normatives.

Ce schéma est le cœur du Dossier Technique des Ouvrages Exécutés (DTOE). Pour une installation résidentielle, même un DTOE simplifié apporte une valeur immense. Il doit être considéré comme le carnet d’entretien du système nerveux de la maison.

Ne pas documenter son installation, c’est accepter de créer de la dette technique. Chaque heure passée à créer un schéma clair aujourd’hui fera économiser des jours de recherche de panne et des coûts d’intervention importants demain.

Comment répartir vos 18 circuits entre éclairage, prises, cuisine, chauffage et volets roulants ?

Une fois l’architecture globale (topologie et hiérarchie) définie, il est temps de descendre au niveau de la micro-gestion : la répartition des circuits. Il ne s’agit pas seulement de respecter le nombre minimal de circuits imposé par la norme, mais de concevoir une stratégie de répartition intelligente qui maximise la résilience et le confort d’usage. L’objectif est d’éviter qu’un simple grille-pain défaillant ne plonge tout le salon dans le noir.

La clé est de mixer et de séparer judicieusement. Par exemple, au lieu de mettre tout l’éclairage de l’étage sur un seul circuit, il est préférable de créer un circuit « Éclairage Est » et un circuit « Éclairage Ouest », ou de mixer RDC et étage. Ainsi, une panne sur un circuit ne provoque jamais une obscurité totale. Cette logique de résilience s’applique à tous les types de circuits. Le tableau suivant propose une stratégie de répartition pour une installation de taille moyenne (environ 18 circuits), en intégrant cette notion de résilience.

Une règle normative essentielle vient structurer cette répartition au sein du tableau : le regroupement sous les interrupteurs différentiels 30mA. Pour garantir leur bon fonctionnement, il est impératif de respecter la règle qui fixe un maximum de 8 disjoncteurs par interrupteur différentiel 30mA, conformément à la norme NF C 15-100. De plus, les circuits d’éclairage et de prises doivent être répartis sous au moins deux différentiels distincts. Enfin, prévoir 2 ou 3 circuits « en attente », c’est-à-dire un disjoncteur câblé avec une gaine qui part vers un point stratégique (combles, garage), est une marque d’anticipation qui facilitera grandement les évolutions futures.

Comment positionner vos prises et interrupteurs pour ne pas regretter dans 10 ans ?

Le positionnement des appareillages (prises, interrupteurs, sorties de câble) est souvent la partie la plus visible de l’installation électrique, et celle qui a l’impact le plus direct sur le confort quotidien. Trop souvent, ce positionnement se limite à l’application des hauteurs standards de la norme, sans une réelle réflexion sur les usages présents et, surtout, futurs. L’approche d’architecte consiste ici à anticiper les modes de vie pour éviter les regrets et la multiplication des rallonges disgracieuses.

La première étape est de dépasser la vision du plan 2D et de penser en 3D, en intégrant le mobilier. Où sera le canapé ? Le lit ? Le bureau ? Placer des prises derrière un grand meuble les rend inutilisables. Il faut donc les décaler. Dans une chambre, prévoir des prises de part et d’autre de la tête de lit est une évidence, mais penser à y intégrer des chargeurs USB-C est une anticipation pertinente. Près du canapé, prévoir non seulement une prise pour une lampe, mais aussi une prise pour recharger un ordinateur portable et une prise commandée pour l’éclairage d’ambiance.

L’anticipation doit couvrir plusieurs domaines :

• L’ergonomie des commandes : Un va-et-vient pour la lumière principale est un standard. Mais qu’en est-il d’un interrupteur centralisé à l’entrée qui éteint toutes les lumières de l’étage ? Ou d’un bouton pour commander tous les volets roulants ?
• Les futurs besoins de connectivité : Placer une prise RJ45 à côté de chaque prise TV n’est plus une option. Il faut en prévoir dans les zones de bureau potentiel, et même envisager une gaine vide vers le point haut de la pièce pour une future borne Wi-Fi Mesh.
• La modularité : Dans un bureau ou un salon, installer des prises à hauteur du plan de travail ou intégrées dans des goulottes discrètes offre une flexibilité bien supérieure aux traditionnelles prises près du sol.
• L’accessibilité : Penser à une hauteur de prise et d’interrupteur confortable pour tous, y compris les personnes à mobilité réduite, est une démarche inclusive qui valorise le bien.

Penser le positionnement, c’est se poser la question : « De quoi aurai-je besoin dans cette pièce dans 5, 10 ou 15 ans ? ». C’est transformer une contrainte normative en une conception d’usage intelligente et pérenne.

Câblage électrique : quelles techniques pour une installation propre, traçable et évolutive ?

Une conception intelligente sur le papier doit se traduire par une exécution impeccable sur le terrain. Une installation « propre » n’est pas une question d’esthétique, mais de maintenabilité, de traçabilité et d’évolutivité. Ce sont les détails de mise en œuvre qui distinguent une installation standard d’une infrastructure de qualité professionnelle, conçue pour durer et s’adapter. Adopter ces techniques, c’est refuser de créer de la dette technique qui se paiera cher lors de chaque future intervention.

Voici cinq techniques professionnelles qui incarnent cette philosophie de conception à long terme :

• La boucle de service : Laisser systématiquement 25-30 cm de mou dans chaque boîte de dérivation et derrière chaque appareillage. Ce surplus ne coûte rien mais facilite remplacements et réparations futures sans avoir à retirer tout le câble.
• L’étiquetage pérenne : Utiliser un système alphanumérique cohérent (ex: Et1-C04 pour Circuit 04, Étage 1). Étiqueter les DEUX extrémités de chaque câble avec des étiquettes plastifiées et dupliquer l’information sur la façade du tableau.
• La séparation des courants : Ne JAMAIS cheminer les câbles de puissance (230V) et les câbles de données (RJ45, coaxial) dans la même gaine pour éviter les interférences. Les croiser à 90° si nécessaire, mais ne jamais les faire courir en parallèle à moins de 20 cm.
• Les gaines ICTA systématiques : Même lorsque ce n’est pas obligatoire, utiliser une gaine est la meilleure assurance pour l’avenir. La gaine est une autoroute qui permettra de tirer ultérieurement une fibre optique, un câble domotique ou de remplacer un câble défectueux sans refaire de saignées.
• Les gaines d’attente stratégiques : C’est la marque ultime de l’anticipation. Poser lors de la construction des gaines vides de bon diamètre (Ø25mm ou plus) entre le tableau et des points clés : le toit (futurs panneaux solaires), le garage (future borne de recharge VE), le jardin. Le coût est marginal aujourd’hui, les économies seront massives demain.

Ces techniques ne sont pas des extras, elles sont l’essence même d’une approche d’architecte réseau. Elles transforment un enchevêtrement de fils en un système organisé, prêt à répondre aux défis technologiques et énergétiques des décennies à venir.

En adoptant cette vision d’architecte, vous ne câblez plus simplement une maison, vous concevez son système nerveux pour les décennies à venir. L’étape suivante consiste à transformer ces principes en un schéma unifilaire détaillé et un plan d’action concret pour votre projet spécifique.
