Travaux électriques : comment organiser un chantier pour respecter délais, budget et conformité ?

Un chantier électrique, qu’il s’agisse d’une rénovation complète ou d’une construction neuve, est souvent perçu comme une succession d’actes techniques complexes régis par la norme NF C 15-100. Cette vision, bien que juste, est incomplète et dangereuse. Elle est la source de la plupart des dérapages de budget, des retards de livraison et des litiges entre artisans. La plupart des maîtres d’ouvrage se concentrent sur le « quoi » : le nombre de prises, la section des câbles, la puissance du tableau. On pense qu’il suffit de « bien communiquer » avec le plombier ou le plaquiste pour que tout se passe bien.

Pourtant, l’expérience de milliers de chantiers démontre une vérité contre-intuitive. La véritable clé du succès ne se trouve pas uniquement dans le respect de la norme, mais dans l’orchestration du chantier. Et si la cause principale des malfaçons, des surcoûts et des échecs au contrôle Consuel n’était pas technique, mais organisationnelle ? Si le secret d’un chantier serein résidait dans une méthode de gestion de projet, où chaque étape est un acte de prévention ?

Cet article n’est pas un énième résumé de la norme électrique. Il adopte la posture du conducteur de travaux. Nous allons vous fournir une feuille de route stratégique pour piloter votre projet électrique comme un professionnel. Nous aborderons le séquencement non comme une procédure, mais comme une assurance anti-malfaçon. Nous verrons comment transformer la coordination inter-métiers d’un risque en un processus maîtrisé. Enfin, nous vous montrerons comment le Dossier d’Ouvrage Exécuté (DOE) devient votre meilleur allié pour sécuriser votre investissement sur dix ans. L’objectif : vous donner les outils pour anticiper, maîtriser et livrer un chantier conforme, dans les temps et sans surcoût.

Pour naviguer efficacement à travers les différentes facettes de la gestion de votre projet électrique, voici le plan que nous allons suivre. Chaque section est conçue comme une étape clé de votre feuille de route de conducteur de travaux.

Pourquoi les travaux électriques suivent toujours le même séquencement sous peine de malfaçons ?

En gestion de projet, l’ordre des opérations n’est jamais anodin. Pour un chantier électrique, il est vital. Le non-respect du séquencement logique – saignée et passage de gaines AVANT plâtrerie, tirage de câbles AVANT isolation, etc. – n’est pas une simple erreur de méthode. C’est la porte ouverte à une cascade de problèmes coûteux et de risques pour la sécurité. Modifier un tracé de gaine après la pose des cloisons implique de détruire pour reconstruire, une opération qui peut rendre une rénovation jusqu’à 50% plus chère qu’une installation neuve bien planifiée.

Au-delà du surcoût, l’improvisation dans le séquencement engendre des compromis techniques dangereux. Un câble écrasé derrière un isolant mal posé, une boîte de dérivation rendue inaccessible, une liaison à la terre « oubliée » car la dalle a déjà été coulée… Ces malfaçons, souvent invisibles une fois les finitions posées, sont des bombes à retardement. Elles peuvent causer des dysfonctionnements, des risques d’incendie et garantir un avis défavorable lors du contrôle Consuel.

Le séquencement n’est donc pas une contrainte bureaucratique, mais la première ligne de défense de votre projet. Il assure que chaque corps de métier intervient sur une base saine et connue, minimisant les reprises, les coûts imprévus et, surtout, les risques pour la conformité et la sécurité de l’installation finale.

Comment éviter que le plombier perce votre gaine électrique ou que le plaquiste recouvre vos boîtes ?

La hantise de tout maître d’ouvrage : le coup de perceuse malheureux ou la boîte de dérivation « disparue » sous une plaque de plâtre. Ces incidents, loin d’être anecdotiques, sont la manifestation d’un seul et même problème : le manque de coordination formalisée entre les corps de métier. La simple communication verbale (« J’ai passé mes gaines ici ! ») est insuffisante et non opposable en cas de litige. La solution réside dans la transformation d’une information volatile en une donnée contractuelle et visuelle.

Le principe est simple : rendre l’invisible, visible et incontestable. Avant que le plombier ou le plaquiste n’intervienne, le travail de l’électricien doit être intégralement documenté, partagé et validé par les autres intervenants. Il ne s’agit pas de se méfier, mais d’organiser une responsabilité partagée et éclairée. Un plan clair et des preuves photographiques deviennent alors les meilleurs outils de management préventif sur un chantier.

Cela passe par la mise en place d’un protocole simple mais rigoureux. Ce protocole vise à créer une « mémoire » du chantier à une étape critique : juste avant que les réseaux ne soient recouverts. Il s’agit d’un investissement de quelques heures qui peut vous faire économiser des jours de retards et des milliers d’euros de réparations. L’objectif est de s’assurer que chaque artisan sait précisément où il peut et ne peut pas intervenir.

Travaux électriques en auto, avec artisan ou clé en main : quel choix pour une rénovation de 90 m² ?

Face à un projet de rénovation électrique, la première décision stratégique concerne le mode de réalisation. Trois grandes options s’offrent au maître d’ouvrage, chacune avec des implications radicalement différentes en termes de coût, de temps, de risque et de niveau de contrôle. Pour un projet type comme la réfection complète d’un appartement de 90 m², le choix n’est pas anodin et doit être fait en pleine conscience des enjeux. Les données tarifaires 2025 montrent qu’une telle rénovation avec un professionnel se situe dans une fourchette de prix allant de 11 200 € à 19 500 €, un budget conséquent qui pousse certains à envisager l’auto-construction.

L’auto-construction, si elle semble séduisante financièrement, représente un investissement en temps colossal et exige des compétences techniques pointues pour garantir la conformité et la sécurité. Faire appel à un artisan électricien indépendant offre un équilibre, déléguant la partie technique tout en gardant la main sur la coordination générale. Enfin, la solution « clé en main », souvent proposée par une entreprise générale de bâtiment, offre une tranquillité maximale mais au coût le plus élevé et avec un contrôle moindre sur le choix des sous-traitants.

Pour prendre une décision éclairée, il est indispensable de comparer ces trois approches sur des critères objectifs. Le tableau suivant synthétise les points clés pour une rénovation électrique d’une surface de 90 m².

Le choix dépendra donc de votre profil : votre budget, bien sûr, mais surtout votre disponibilité, votre tolérance au stress et votre appétence pour la gestion de projet. L’économie apparente de l’auto-construction doit être mise en balance avec le risque d’erreur, l’absence de garantie décennale et l’énorme charge mentale et temporelle qu’elle représente.

Les 5 malfaçons qui font échouer 60% des contrôles Consuel en première visite ?

L’attestation de conformité délivrée par le Consuel n’est pas une simple formalité. C’est le sésame qui valide la sécurité de votre installation électrique et conditionne souvent le raccordement au réseau par le fournisseur d’énergie. Pourtant, un nombre significatif de dossiers échoue lors de la première visite de contrôle. La cause ? Une poignée de malfaçons récurrentes, souvent dues à une méconnaissance des points de vigilance de la norme NF C 15-100 ou à des négligences lors de la réalisation.

Ces erreurs ne sont généralement pas des fautes techniques complexes, mais des oublis ou des interprétations erronées des règles de base. Connaître ces 5 points noirs permet de les anticiper et de mettre en place un auto-contrôle rigoureux avant de solliciter la visite. Cela vous évite le coût et le délai d’une contre-visite. Parmi les points les plus critiques, la liaison équipotentielle dans les pièces d’eau est un classique. Elle assure qu’il n’y a aucune différence de potentiel électrique entre les éléments métalliques (tuyauterie, huisseries, baignoire), prévenant ainsi les risques d’électrocution.

Voici les 5 familles de malfaçons les plus fréquemment rencontrées :

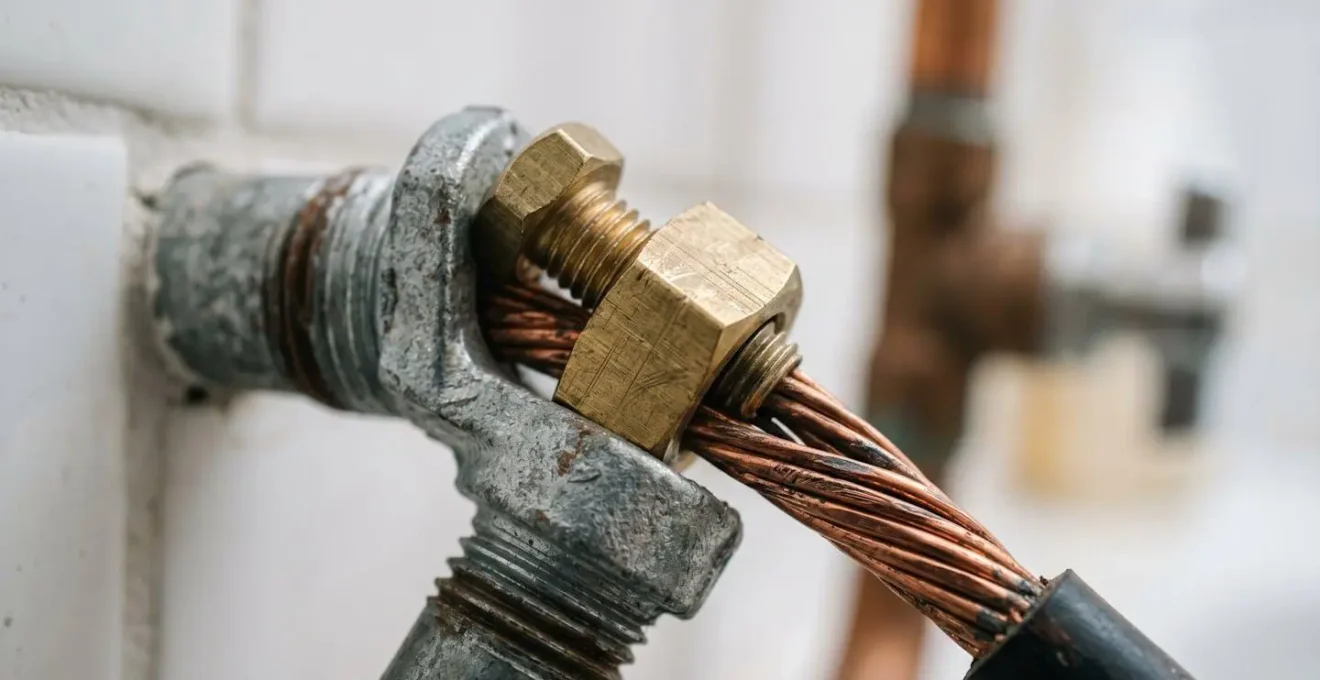

1. Mise à la terre et liaisons équipotentielles défaillantes : Absence de connexion à la barrette de terre, valeur de la prise de terre supérieure à 100 Ohms, ou oubli de la liaison équipotentielle dans la salle de bain. C’est le point de sécurité non négociable.
2. Protection des circuits et des personnes incorrecte : Inadéquation entre la section du conducteur et le calibre du disjoncteur (ex: un circuit prise 2,5mm² protégé par un disjoncteur 20A doit être dédié), ou nombre insuffisant de dispositifs différentiels 30mA.
3. Non-respect des volumes de sécurité dans les pièces d’eau : Présence d’un appareillage non autorisé (prise, interrupteur) dans les volumes 0, 1 ou 2 autour de la baignoire ou de la douche.
4. Accessibilité et repérage du tableau électrique : Boîtes de dérivation rendues inaccessibles (recouvertes par du placo ou un meuble), ou absence de repérage clair et lisible de chaque circuit sur le tableau électrique.
5. Non-conformité des circuits spécialisés et prises : Oubli des circuits dédiés pour les appareils de forte puissance (plaques, four, lave-linge), ou non-respect du nombre minimal de prises par pièce imposé par la norme.

Chacun de ces points peut à lui seul motiver un refus de conformité. Une vérification systématique de ces éléments avant la visite est la meilleure assurance pour obtenir votre attestation du premier coup.

Comment constituer le Dossier d’Ouvrage Exécuté (DOE) pour sécuriser les 10 ans de garantie ?

Le chantier est terminé, le Consuel est passé, l’électricité fonctionne. Beaucoup de maîtres d’ouvrage pensent alors que le projet est clos. C’est une erreur. La phase finale, et non la moindre, est la constitution du Dossier d’Ouvrage Exécuté (DOE). Ce document n’est pas un simple album souvenir de vos travaux ; c’est le dossier juridique et technique qui matérialise la valeur de votre installation et s’avère indispensable pour faire jouer la garantie décennale en cas de sinistre.

Le DOE est la « carte d’identité » de votre installation électrique à l’instant T. Il regroupe l’ensemble des pièces permettant de comprendre ce qui a été fait, par qui, avec quoi et comment. En cas de revente du bien, il constitue une plus-value considérable, rassurant l’acheteur sur la qualité et la traçabilité des travaux effectués. Pour vous, il est la preuve organisée à présenter à l’assurance en cas de problème survenant dans les 10 ans. Sans un DOE complet, prouver l’origine d’une malfaçon peut devenir un véritable parcours du combattant.

Ce dossier, qui s’inscrit dans la logique du « Carnet d’information du logement » (CIL), doit être demandé à l’artisan dès la signature du devis et complété au fur et à mesure de l’avancement du chantier. Comme le souligne le législateur :

Un carnet d’information du logement est établi afin de faciliter et d’accompagner les travaux d’amélioration de la performance énergétique du logement ainsi que l’installation d’équipements de contrôle et de gestion active de l’énergie.

– Code de la construction et de l’habitation, Article 126-36 du code de la construction et de l’habitation

Un DOE électrique bien structuré est votre meilleure assurance. Voici la structure type à exiger de votre électricien ou à constituer vous-même :

• Intercalaire 1 – Administratif : Devis signés, factures acquittées, attestation d’assurance décennale de l’artisan (valide à la date de début des travaux) et le procès-verbal de réception de chantier, signé sans réserve.
• Intercalaire 2 – Plans et Schémas : Les plans de recollement (les plans finaux conformes à la réalisation) des réseaux électriques, le schéma unifilaire du tableau et, idéalement, les photos des murs avec les gaines avant fermeture des cloisons.
• Intercalaire 3 – Conformité : La précieuse attestation de conformité du Consuel. C’est la pièce maîtresse qui atteste de la sécurité de l’installation à la date du contrôle.
• Intercalaire 4 – Fiches techniques : L’ensemble des notices et fiches techniques des matériaux et appareillages posés (disjoncteurs, interrupteurs différentiels, prises, luminaires, domotique…).
• Intercalaire 5 – Garanties et Maintenance : Coordonnées complètes de l’installateur, conditions de garantie des équipements fournis par le fabricant et les recommandations de maintenance éventuelles.

Comment positionner vos prises et interrupteurs pour ne pas regretter dans 10 ans ?

Le positionnement des prises et interrupteurs est l’une des décisions les plus structurantes pour le confort de vie au quotidien. Si la norme NF C 15-100 impose des règles de hauteur et un nombre minimal d’équipements, elle ne dicte pas l’ergonomie. Une installation peut être parfaitement conforme mais totalement impraticable. L’interrupteur de la chambre placé derrière la porte qui s’ouvre, la seule prise du salon cachée par le canapé… Ces erreurs de conception, une fois les murs finis et peints, sont des regrets coûteux et permanents.

La clé pour éviter ces déconvenues est de sortir d’une logique purement technique pour entrer dans une logique d’usage. Il faut projeter la vie future dans l’espace avant même de percer le premier trou. Où poserez-vous votre téléphone pour le charger la nuit ? Où brancherez-vous l’aspirateur pour atteindre tous les coins de la pièce ? Où sera l’ordinateur portable sur la table du salon ? L’anticipation des scénarios de vie est le seul moyen de garantir que l’emplacement de chaque point électrique sera une aide et non une contrainte.

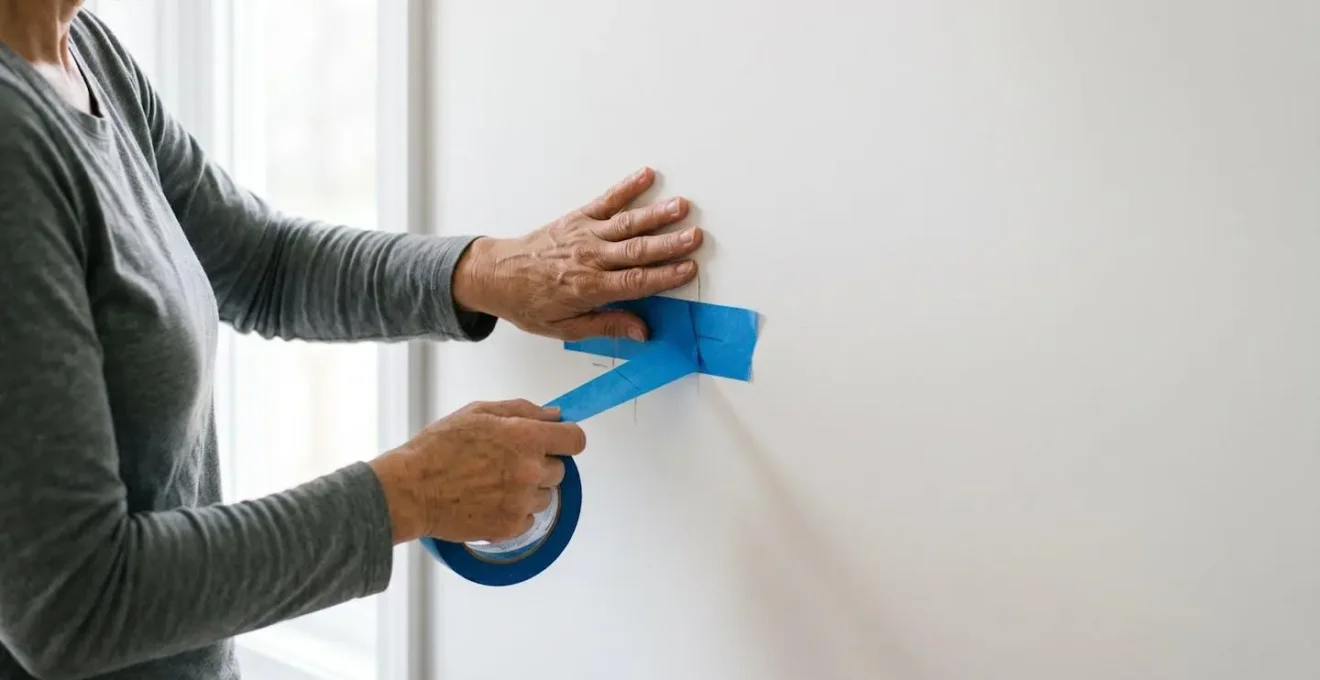

Cette démarche de « maquettage » à l’échelle 1:1, bien que non exigée par la norme, est la meilleure garantie d’une installation non seulement conforme, mais surtout confortable et pensée pour durer. C’est un investissement de quelques heures qui vous évitera dix ans de regrets quotidiens.

Comment positionner précisément 18 prises et 12 interrupteurs à partir d’un plan coté ?

Une fois les emplacements ergonomiques validés, l’étape suivante est le report précis des cotes du plan sur les murs bruts. C’est une phase de pure exécution où la rigueur est de mise. L’objectif : garantir que les 30 boîtes d’encastrement de votre projet seront parfaitement alignées horizontalement et positionnées au millimètre près par rapport aux angles, portes et fenêtres. Une implantation approximative se traduira par des plaques d’appareillage de guingois ou des prises non centrées, des défauts de finition qui dévaluent la perception qualitative du travail.

La méthode traditionnelle et la plus fiable est celle du report au cordeau traceur (ou « bleu »). Cet outil simple garantit des lignes parfaitement droites et longues, servant de référence pour l’ensemble d’une pièce. Il est bien plus fiable qu’un niveau à bulle utilisé sur de courtes distances, qui peut introduire des erreurs cumulatives. Le secret réside dans l’établissement d’un et un seul point de référence par mur, et le traçage systématique des axes horizontaux et verticaux à partir de ce point.

Le plan d’exécution électrique, avec sa codification (ex: PC pour Prise de Courant, S pour interrupteur Simple allumage), doit être votre guide unique. Chaque cote doit être reportée méthodiquement. Pour garantir la précision, le télémètre laser est un allié précieux pour vérifier les grandes distances et confirmer les hauteurs. Voici la procédure à suivre, digne d’un professionnel :

1. Identifier le point de référence : Sur le mur brut, choisissez un point fixe et définitif, comme l’angle d’une huisserie de porte. Toutes les mesures horizontales partiront de ce point.
2. Tracer l’axe horizontal principal : À l’aide d’un niveau laser ou d’un mètre et d’un niveau à bulle, marquez la hauteur standard de l’axe des boîtes (ex: 1,10 m du sol fini pour les interrupteurs). Tendez le cordeau traceur entre deux points à cette hauteur et claquez la ligne.
3. Tracer les axes verticaux de référence : Faites de même pour les lignes verticales en partant des angles de la pièce. Vous créez ainsi un quadrillage de référence.
4. Reporter les cotes du plan : À partir de vos axes, utilisez un mètre ruban pour marquer précisément l’emplacement de l’axe de chaque boîte d’encastrement, conformément aux distances indiquées sur le plan coté.
5. Double-vérifier avec un laser : Utilisez un télémètre ou une application de niveau laser pour confirmer la cohérence des hauteurs et des alignements sur l’ensemble du mur. La tolérance ne doit pas excéder 2 mm.
6. Marquer le centre et percer : Une fois le centre de chaque boîte marqué d’une croix, vous pouvez procéder au perçage avec la scie cloche du diamètre approprié.

Cette technique du report de cotes au cordeau traceur est la garantie d’une finition impeccable et professionnelle, où tous les appareillages sont parfaitement alignés et conformes au plan d’exécution.

Installation électrique domestique complète : les 7 étapes pour un projet conforme NF C 15-100 ?

Aborder une installation électrique complète, c’est comme diriger un orchestre. Chaque instrument doit jouer sa partition au bon moment pour que la symphonie finale soit harmonieuse. De la même manière, un projet électrique réussi suit une feuille de route claire, séquencée en 7 étapes clés. Omettre ou inverser l’une de ces étapes conduit inévitablement à la cacophonie : retards, surcoûts et non-conformité. Le respect de ce processus est la meilleure garantie pour livrer un projet conforme à la norme de référence. Comme le rappelle Promotelec, l’association qui promeut la sécurité et la qualité des installations électriques :

La norme NF C 15-100 détaille les exigences de conception, de dimensionnement et de mise en œuvre des installations électriques basse tension.

– Promotelec, Guide officiel de la norme NF C 15-100

Cette norme n’est pas qu’un recueil de contraintes ; elle est la grammaire de votre projet. La durée d’une telle installation est également à anticiper : comptez 8 à 10 jours pour une maison neuve de 90 m², et un minimum de 10 jours pour une rénovation de même surface, en raison des aléas de l’existant.

Voici les 7 étapes incontournables d’un projet électrique domestique, dans leur ordre d’exécution logique :

1. Phase 1 – L’étude et le plan d’implantation : C’est la phase de conception sur plan. On définit les besoins, le nombre de circuits, les emplacements des points lumineux, des prises et des interrupteurs. C’est ici que l’on dessine le schéma unifilaire du tableau et les plans d’exécution.
2. Phase 2 – Le traçage et les saignées : Report des emplacements du plan sur les murs bruts. Réalisation des saignées (rainures dans les murs) et des perçages pour les boîtes d’encastrement.
3. Phase 3 – La pose des boîtes et des gaines : Installation et scellement des boîtes d’encastrement. Passage de toutes les gaines électriques (ICTA) depuis le futur emplacement du tableau (la GTL) jusqu’à chaque boîte.
4. Phase 4 – Le tirage des fils et câbles : Une fois les cloisons et plafonds fermés par le plaquiste, on tire les conducteurs (fils ou câbles) à l’intérieur des gaines.
5. Phase 5 – Le câblage du tableau électrique : Mise en place et raccordement de tous les modules de protection (disjoncteurs, interrupteurs différentiels) dans le tableau électrique, selon le schéma unifilaire.
6. Phase 6 – La pose et le raccordement de l’appareillage : Installation des mécanismes de prises, d’interrupteurs et des points lumineux (boîtes DCL), et leur raccordement aux conducteurs.
7. Phase 7 – Les tests, la mise en service et la réception : Vérification de la continuité, de l’isolement et du bon fonctionnement de chaque circuit. Demande de visite du Consuel, puis, après obtention de l’attestation, mise sous tension définitive et rédaction du procès-verbal de réception de chantier.

Cette séquence logique est la colonne vertébrale d’un chantier maîtrisé. Chaque étape prépare la suivante et sa bonne exécution conditionne la qualité de l’ensemble du projet.

Pour mettre en pratique ces principes de gestion de projet, l’étape suivante consiste à évaluer précisément vos besoins et à choisir la stratégie de réalisation (auto-construction, artisan, clé en main) la plus adaptée à votre situation. Une analyse personnalisée est le point de départ d’un chantier réussi.
