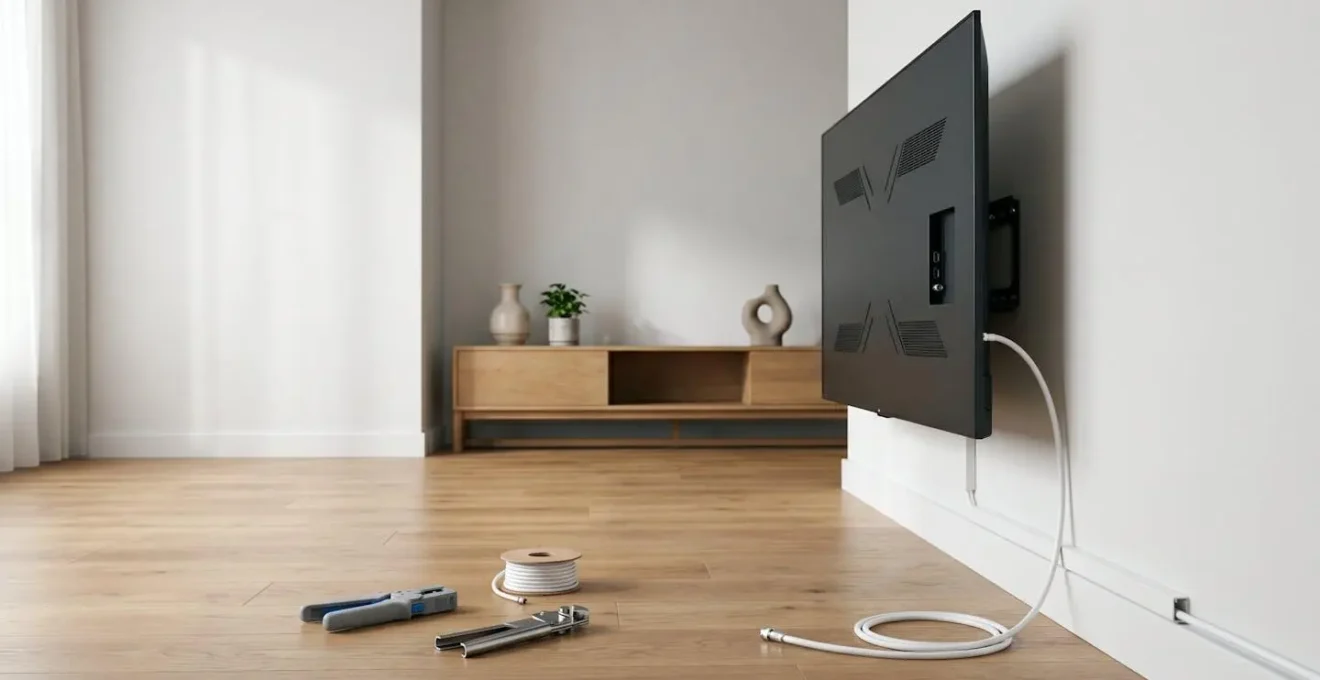

Installation professionnelle de câble coaxial pour réception TV et satellite
Publié le 12 mars 2024

En résumé :

  • Une image qui pixellise est rarement due à l’antenne, mais plutôt à la chaîne de transmission : câble, connecteurs et environnement électrique.
  • Le choix du câble (17VATC est la référence) et des connecteurs (à compression) est plus crucial que la longueur elle-même pour préserver le signal.
  • La principale source d’interférences est la proximité entre le câble coaxial (courant faible) et les câbles électriques 230V (courant fort).
  • La qualité de votre réseau électrique global, notamment une tension stable, a un impact direct sur la performance et la durée de vie de vos équipements TV.

Vous avez passé des heures à orienter votre antenne au millimètre près, mais le résultat est toujours le même : l’image de votre télévision se fige, pixellise ou disparaît complètement, surtout le soir. C’est une frustration que je rencontre tous les jours sur le terrain. La plupart des gens incriminent l’antenne ou le décodeur, alors que dans 90% des cas, le coupable est plus discret et bien plus facile à corriger : il s’agit de la colonne vertébrale de votre installation, le câble coaxial.

On pense souvent qu’un câble est juste un câble. On prend le premier modèle en rayon, on le fait courir le long des murs et on branche. Pourtant, c’est là que les ennuis commencent. Le signal TV/Satellite est une information extrêmement fragile. Pour la préserver de l’antenne jusqu’à votre écran, il ne suffit pas d’avoir un « bon câble ». Il faut comprendre que votre installation est un écosystème où chaque détail compte. Mais si la véritable clé n’était pas dans la qualité brute des composants, mais dans l’harmonie de leur assemblage et leur protection contre des ennemis invisibles ?

Cet article n’est pas un simple catalogue de produits. C’est un guide de diagnostic et d’action, rédigé par un professionnel. Nous allons ensemble démystifier la science du signal. Nous verrons pourquoi votre TV perd le signal, comment choisir le bon matériel sans vous ruiner, et surtout, comment identifier et corriger les erreurs d’installation critiques que même certains professionnels ignorent. De la physique des ondes aux normes électriques, vous aurez toutes les cartes en main pour garantir une réception stable et parfaite.

Pour naviguer à travers ce diagnostic complet, voici les points essentiels que nous allons aborder. Chaque étape vous rapprochera d’une image claire et sans coupure, en transformant les concepts techniques en actions concrètes et réalisables.

Pourquoi votre TV pixellise ou perd le signal alors que l’antenne est bien orientée ?

C’est le scénario classique : l’antenne est parfaitement pointée, et pourtant, le match de foot se transforme en une mosaïque de carrés de couleur. L’erreur est de penser que le signal, une fois capté, arrive intact à votre TV. En réalité, il entame un parcours semé d’embûches. Le principal ennemi s’appelle l’atténuation : c’est la perte naturelle de puissance du signal le long du câble. Plus le câble est long, plus le signal s’affaiblit. Le second ennemi, c’est le « bruit », un ensemble de perturbations électromagnétiques qui viennent « polluer » le signal et dégrader sa qualité.

Pour un antenniste, deux valeurs sont essentielles et accessibles dans le menu de votre TV : la « Force » et la « Qualité » du signal. La Force, c’est le volume du signal qui arrive. La Qualité (souvent notée SNR ou C/N), c’est la clarté de ce signal par rapport au bruit. Vous pouvez avoir 100% de force, mais si la qualité est mauvaise, l’image pixellisera. C’est comme écouter quelqu’un qui crie très fort dans une pièce très bruyante : vous entendez le volume, mais vous ne comprenez pas les mots.

Le seuil critique se situe au niveau de la qualité. Pour la TNT et le satellite, il est essentiel de viser une qualité de signal, ou rapport Signal/Bruit (SNR), supérieure à 25 décibels (dB). Comme le confirment les recommandations techniques pour la TNT, en dessous de ce seuil, le décodeur n’arrive plus à reconstituer une image stable. Les causes d’une mauvaise qualité sont multiples : un câble de piètre qualité avec un mauvais blindage, des connecteurs oxydés ou mal montés, ou un répartiteur bas de gamme qui ajoute son propre « bruit » au signal.

Câble coaxial TV : modèle 17VATC ou RG6 pour une installation de 15 mètres ?

Face au rayon des câbles coaxiaux, le choix peut sembler complexe. On trouve de tout, du simple RG59 au plus robuste RG6, en passant par la norme française VATC. Pour un professionnel, le débat est tranché, surtout pour une installation moderne (TNT HD, 4K, satellite). Le 17VATC est le standard à privilégier pour toute installation domestique de qualité. Pourquoi ? La réponse tient en un mot : l’atténuation.

Comme nous l’avons vu, chaque mètre de câble « consomme » une partie du signal. L’indice numérique d’un câble (comme le « 17 » de 17VATC) représente sa perte de signal en dB pour 100 mètres à une fréquence de 800 MHz. Plus le chiffre est bas, meilleur est le câble. Un câble 17VATC perd 17 dB/100m, tandis qu’un câble RG6 standard est souvent équivalent à un 21VATC (21 dB/100m). Sur une distance de 15 mètres, la différence peut sembler minime, mais elle est cruciale. Elle peut représenter les quelques décibels qui vous manquent pour passer au-dessus du seuil de réception critique, surtout si vous utilisez des répartiteurs ou si le signal de base est faible.

Pour visualiser l’impact concret, ce tableau comparatif met en lumière les différences de performance entre un câble 17VATC et un RG6 standard sur une distance typique de 15 mètres, comme le détaille cette analyse technique des câbles VATC.

Comparaison des performances 17VATC vs RG6 sur 15 mètres
Critère 17VATC RG6 standard Impact sur 15m
Perte à 800 MHz 17 dB/100m 48 dB/100m (équivalent 21VATC) 17VATC : ~2,5 dB / RG6 : ~7 dB
Perte à 2150 MHz (satellite) 32 dB/100m 48 dB/100m 17VATC : ~4,8 dB / RG6 : ~7,2 dB
Âme centrale Acier Cuivré (CCS) ou Cuivre massif Généralement CCS Cuivre massif améliore performances basses fréquences
Usage recommandé TNT HD, Satellite, Internet box Applications vidéo basiques 17VATC supérieur pour installations pérennes
Coût indicatif Moyen Économique Surcoût justifié pour qualité 4K/8K

L’avis des passionnés et des professionnels sur les forums spécialisés est unanime, comme le résume cet expert :

le 17vatc (perte de 17db aux 100m à 800Mhz et de 32 dB à 2150Mhz) est vraiment le meilleur rapport qualité/prix pour des distances domestiques courantes

– vidéo-33, Forum TVNT.net – Discussion sur les câbles coaxiaux

Choisir un 17VATC, c’est s’offrir une marge de sécurité. C’est l’assurance que le maillon « câble » de votre chaîne de réception est solide, pérenne et prêt pour les futures évolutions technologiques.

Câble coaxial : connecteur vissé (F) ou à clipser (IEC) pour votre TV et box ?

Un câble de qualité supérieure est inutile si les connecteurs sont le maillon faible. C’est une des erreurs les plus fréquentes : investir dans un bon câble et le gâcher avec des fiches bas de gamme. Il existe deux grandes familles : la prise IEC (la prise d’antenne classique « mâle/femelle » que l’on pousse) et la prise F (la petite prise ronde que l’on visse, typique du satellite et des box internet).

Pour un professionnel, il n’y a pas de débat : la prise F est universellement supérieure. Elle assure un contact mécanique bien plus ferme et stable, garantissant le respect de l’impédance. L’impédance, c’est un peu comme la pression de l’eau dans un tuyau. Tous les éléments de la chaîne (câble, connecteurs, TV) doivent avoir une impédance de 75 Ohms. Une mauvaise connexion avec une prise IEC mal clipsée peut créer une rupture d’impédance, provoquant un « écho » du signal qui revient en arrière et perturbe la réception. C’est pourquoi, même pour une simple prise TV, je recommande de poser une prise murale avec un connecteur F, puis d’utiliser un petit cordon de raccordement F vers IEC de haute qualité.

Mais toutes les prises F ne se valent pas. Oubliez les modèles à visser sur le câble, qui sont peu fiables. La norme professionnelle, ce sont les connecteurs à compression. Ils nécessitent une pince spéciale mais garantissent une connexion parfaite, étanche et extrêmement solide. Ils offrent les niveaux de pertes les plus bas et une efficacité de blindage maximale, assurant une continuité parfaite du blindage du câble. C’est la seule méthode pour garantir que la qualité de votre câble est préservée jusqu’au bout.

Observer un connecteur à compression bien posé, c’est voir l’harmonie parfaite entre le câble et sa terminaison. Le contact est total, le blindage est continu, et l’impédance est préservée. C’est ce détail qui sépare une installation amateur d’une installation professionnelle et pérenne.

L’erreur qui fait parasiter votre TV : faire passer le câble coaxial le long des câbles électriques

C’est l’erreur la plus commune et la plus dévastatrice pour la qualité de votre signal. Dans une rénovation ou une installation, la tentation est grande de profiter d’une goulotte ou d’une saignée existante pour faire passer le câble d’antenne à côté d’un câble électrique 230V. C’est une très mauvaise idée. Il faut voir le câble électrique et le câble coaxial comme des voisins incompatibles. Le câble électrique (courant fort) qui alimente vos prises et lumières génère un champ électromagnétique puissant à 50 Hz. Ce champ, bien qu’invisible, agit comme une source de « bruit » intense pour le signal TV (courant faible), qui est beaucoup plus fragile.

Lorsque le câble coaxial longe un câble électrique, son blindage est constamment « bombardé » par ce rayonnement. Si le blindage est de mauvaise qualité ou si la proximité est trop grande, ce bruit va s’induire dans le câble coaxial et se mélanger au signal TV. Le résultat ? Des interférences, des lignes qui apparaissent à l’écran, des micro-coupures et une chute drastique de la fameuse « Qualité de Signal » (SNR). Ce phénomène est particulièrement visible sur les chaînes de la TNT qui sont plus sensibles à ce type de bruit basse fréquence.

Les règles de l’art, dictées par le bon sens et les normes, sont claires pour éviter ce parasitage :

  • Ne jamais longer : Évitez à tout prix de faire courir les deux types de câbles en parallèle dans la même gaine ou goulotte.
  • Respecter une distance : Si la cohabitation est inévitable sur une courte distance, maintenez une séparation d’au moins 20 cm.
  • Croiser à 90 degrés : Si un croisement est obligatoire, faites-le à angle droit (90°). Cela minimise la surface de contact et donc l’induction de parasites.
  • Choisir le bon blindage : Un câble avec une tresse de blindage dense (couverture supérieure à 75% ou double blindage) agit comme un véritable bouclier anti-bruit et offrira une bien meilleure protection.
  • Utiliser des goulottes compartimentées : Pour une installation propre et conforme, il existe des goulottes avec des séparateurs internes qui permettent de faire cohabiter courant fort et courant faible en toute sécurité et performance.

Comment vérifier que votre câble coaxial est correctement installé sans appeler un antenniste ?

Avant de décrocher votre téléphone, plusieurs tests simples peuvent vous aider à diagnostiquer vous-même la santé de votre ligne coaxiale. Ces vérifications ne nécessitent pas d’équipement coûteux et peuvent vous faire économiser le coût d’une intervention pour un problème mineur. L’idée est de passer en revue chaque maillon de la chaîne, du téléviseur au mur, pour déceler les anomalies les plus courantes.

La première étape se passe sur votre canapé, avec la télécommande. Les autres tests demanderont un peu plus d’investigation, mais restent très accessibles. L’objectif n’est pas de mesurer le signal avec la précision d’un professionnel, mais d’identifier les « drapeaux rouges » qui indiquent un problème d’installation. Une tresse qui touche l’âme centrale, par exemple, est une cause de court-circuit et de perte totale de signal qui est très facile à repérer et à corriger.

Ces gestes de vérification sont la base du métier d’antenniste. Ils permettent d’isoler la source du problème méthodiquement. Souvent, la solution est aussi simple qu’un connecteur à refaire ou un câble à remplacer.

Votre plan d’action pour un auto-diagnostic efficace

  1. Test du menu diagnostic TV : Accédez au menu technique de votre téléviseur ou décodeur et relevez les valeurs de Force du Signal (en dBm) et de Qualité (SNR en dB). Notez-les et voyez si elles fluctuent.
  2. Test de la radio AM : Allumez une radio portable sur la bande AM (Grandes Ondes) et placez-la près de votre câble coaxial. Un fort grésillement qui varie quand vous bougez le câble indique un blindage défectueux qui laisse « fuir » le signal.
  3. Test visuel du connecteur : Dévissez le connecteur du mur et de la TV. L’âme centrale en cuivre doit être droite, dépasser de 1-2 mm, et aucun petit fil de la tresse de blindage ne doit la toucher.
  4. Test de continuité (optionnel) : Si vous avez un multimètre (ou un testeur de câble basique), vérifiez qu’il n’y a pas de court-circuit entre l’âme centrale et la partie métallique extérieure du connecteur.
  5. Accès à l’interface modem : Pour une box Internet utilisant le coaxial, tapez l’adresse 192.168.100.1 dans un navigateur. Vous trouverez une page de diagnostic avec les niveaux de puissance et le SNR, qui sont d’excellents indicateurs de la santé de votre ligne.

L’erreur qui crée des interférences : mélanger courant fort et courant faible dans la même goulotte

Nous avons déjà abordé le principe de ne pas faire longer un câble coaxial et un câble électrique. Mais il est crucial de comprendre que cette règle n’est pas un simple « conseil de pro » ; c’est une obligation fondamentale qui découle directement des normes électriques (comme la norme NF C 15-100 en France) pour deux raisons : la sécurité des personnes et la performance des installations.

Mélanger des câbles transportant du 230V (courant fort) avec des câbles de données comme un câble coaxial, Ethernet ou téléphonique (courant faible) dans la même gaine ou goulotte sans séparation physique est une infraction aux règles de l’art. Le champ électromagnétique du courant fort « bave » littéralement sur le courant faible, créant des perturbations qui peuvent rendre les services instables ou inutilisables. C’est la cause de nombreux problèmes que les utilisateurs attribuent à tort à leur matériel ou à leur fournisseur d’accès.

Étude de cas : l’impact des interférences sur la voie montante des box Internet

Un cas que je rencontre très souvent concerne les box Internet qui utilisent une connexion coaxiale (DOCSIS). Les interférences du courant fort perturbent massivement le « signal de retour » (la voie montante, de votre box vers le réseau). Ce phénomène cause des micro-déconnexions, une vitesse d’upload très faible et des lenteurs de navigation que l’utilisateur attribue à son Fournisseur d’Accès Internet. En réalité, le problème vient de l’installation domestique. D’après une analyse des infrastructures de câblage, la seule solution fiable est d’utiliser soit un câble coaxial blindé de haute qualité (STP avec feuille d’aluminium et fil de drain), soit, et c’est la meilleure pratique, d’utiliser des goulottes à compartiments séparés. Celles-ci constituent la seule solution réglementaire pour faire cohabiter les deux types de câbles sur une longue distance, en garantissant à la fois la sécurité et l’intégrité des signaux.

Ignorer la séparation des courants est donc un mauvais calcul. L’économie réalisée en utilisant une seule gaine est rapidement annulée par les heures perdues à diagnostiquer des problèmes de connexion fantômes ou par la nécessité de tout refaire correctement plus tard. Une installation saine dès le départ est toujours l’option la plus économique à long terme.

L’usure invisible : comment une tension à 205V réduit la durée de vie de vos appareils de 40% ?

Votre qualité de réception TV ne dépend pas seulement du chemin du signal, mais aussi de la santé de votre réseau électrique. Un problème souvent ignoré est la sous-tension. En France, la tension nominale est de 230V. Cependant, des variations sont tolérées, et il n’est pas rare de mesurer des tensions bien plus basses, surtout le soir, aux heures de pointe, ou si vous êtes en bout de ligne du réseau de distribution. Or, une tension chroniquement basse est un poison lent pour vos appareils électroniques.

Les alimentations de votre téléviseur, de votre box internet ou de votre décodeur satellite sont conçues pour fonctionner de manière optimale à 230V. Lorsqu’elles reçoivent une tension plus basse, par exemple 210V ou 205V, elles doivent « forcer » pour fournir la puissance nécessaire. Elles compensent en tirant plus de courant (ampères), ce qui provoque une surchauffe de leurs composants internes (condensateurs, transformateurs). Cette surchauffe continue, même légère, accélère drastiquement leur vieillissement. Des études sur l’impact de la sous-tension électrique montrent qu’une alimentation constante sous le seuil optimal peut entraîner jusqu’à une réduction de 40% de la durée de vie des appareils concernés.

Les symptômes sont souvent insidieux : une box qui redémarre sans raison apparente, un décodeur qui se bloque, des appareils qui tombent en panne juste après la fin de leur garantie. Pour protéger vos équipements précieux, plusieurs solutions existent :

  • Mesurer pour savoir : La première étape est de mesurer la tension de vos prises avec un simple voltmètre à différents moments de la journée. Si vous êtes constamment en dessous de 220V, il y a un problème.
  • L’onduleur Line-interactive : C’est la meilleure solution. Il ne se contente pas de protéger contre les coupures, il régule activement la tension. Il « booste » une tension trop basse et « écrête » une tension trop haute, fournissant un courant propre et stable à vos appareils.
  • La prise parafoudre avec régulation : Pour une protection ciblée, certaines multiprises parafoudres intègrent une fonction de régulation de tension, idéale pour le coin TV.

S’assurer d’une tension stable, c’est investir dans la longévité de toute votre installation électronique, bien au-delà de la simple réception TV.

À retenir

  • La qualité d’un câble se mesure par son atténuation (plus le chiffre est bas, ex: 17VATC, mieux c’est).
  • La cohabitation du câble coaxial (courant faible) avec les câbles électriques (courant fort) est la source n°1 d’interférences. Une séparation physique est obligatoire.
  • Une installation en étoile depuis un point central garantit une qualité de signal égale pour chaque prise et simplifie la maintenance.

Réseau électrique d’un bâtiment : comment structurer la distribution sur plusieurs étages et zones ?

Lorsque l’on doit distribuer le signal TV à plusieurs prises, sur un ou plusieurs étages, on ne peut pas se contenter de brancher les câbles en série. Penser l’architecture de distribution est une étape fondamentale pour garantir que chaque prise reçoive un signal de qualité équivalente. Il existe deux philosophies de câblage : en série (« Daisy Chain ») et en étoile (« Home Run »). Pour un professionnel, seule la distribution en étoile est envisageable pour une installation pérenne et performante.

La distribution en série consiste à partir d’une prise pour alimenter la suivante, et ainsi de suite. C’est une méthode économique en câble, mais désastreuse pour le signal. À chaque passage dans une prise, le signal est affaibli. La dernière prise de la chaîne reçoit un signal très dégradé, voire inutilisable. De plus, une panne sur une prise peut couper le signal pour toutes les suivantes. La distribution en étoile, au contraire, part d’un point central (généralement près du tableau électrique) où se trouve un répartiteur. De ce point, un câble individuel part vers chaque prise de la maison. C’est la méthode « Home Run ».

Cette approche a un coût en câble plus élevé, mais ses avantages sont immenses, comme le résume bien cette ressource sur les méthodes de distribution coaxiale.

Distribution coaxiale en étoile vs en série
Critère Distribution en Étoile (Home Run) Distribution en Série (Daisy Chain)
Architecture Point central unique vers chaque prise Signal en cascade de prise en prise
Qualité du signal Identique pour toutes les prises Dégradation progressive à chaque dérivation
Perte de signal Minimale et prévisible Cumulative et importante en bout de ligne
Maintenance Panne isolée à une seule prise Une panne peut affecter toutes les prises suivantes
Coût câblage Plus élevé (plus de câble) Économique mais non professionnel
Conformité Méthode professionnelle recommandée À éviter pour installations pérennes

Pour les installations complexes sur plusieurs étages, on utilise des composants spécifiques comme les dérivateurs (Taps) qui prélèvent une petite partie du signal pour un étage tout en laissant passer le gros du signal vers les étages inférieurs, garantissant ainsi une puissance suffisante jusqu’en bout de colonne. C’est cette vision d’ensemble de l’architecture du réseau qui différencie une installation robuste d’un bricolage hasardeux.

Pour concevoir un réseau de distribution efficace, il est crucial de maîtriser les principes d'une architecture de câblage professionnelle.
