Circuits de prises et interrupteurs : pourquoi respecter la limite de 8 prises par disjoncteur ?

Vous avez besoin d’une prise supplémentaire dans le salon pour brancher votre nouvelle liseuse, ou peut-être une autre dans la cuisine pour le robot multifonction qui vient de rejoindre votre plan de travail. L’envie est grande de simplement « repiquer » l’alimentation sur une prise existante. C’est une solution rapide, économique et, en apparence, simple. Pourtant, cette facilité cache un danger que beaucoup de bricoleurs sous-estiment : la surcharge du circuit électrique. On entend souvent parler de règles, de normes comme la fameuse NF C 15-100, et de limites qui peuvent sembler arbitraires, comme ce fameux chiffre de 8 prises maximum par circuit.

La plupart des conseils se contentent de répéter la règle sans en expliquer le fondement. On vous dira d’utiliser tel disjoncteur avec tel câble, sans jamais clarifier la logique sous-jacente. Mais si la véritable clé n’était pas de mémoriser des chiffres, mais de comprendre la physique qui se cache derrière ? La norme NF C 15-100 n’est pas un recueil de contraintes bureaucratiques. C’est un guide de conception intelligent, fruit de décennies d’analyse des risques, pensé pour que votre installation soit non seulement fonctionnelle, mais surtout, intrinsèquement sûre. Le disjoncteur, le câble, la prise : chaque élément est un maillon d’une chaîne de sécurité.

Cet article vous propose d’adopter le regard d’un électricien. Nous n’allons pas seulement vous dire « quoi faire », mais vous expliquer « pourquoi » vous devez le faire. Nous décortiquerons la relation critique entre la section d’un fil et le calibre du disjoncteur qui le protège. Nous verrons pourquoi le lave-linge ne peut pas être sur le même circuit que vos lampes de chevet et comment une simple erreur de câblage peut tout faire disjoncter. En comprenant la logique de la norme, vous ne ferez plus jamais de travaux électriques de la même manière.

Pour naviguer à travers les principes fondamentaux de la sécurité électrique domestique et les applications pratiques, voici les points que nous allons aborder en détail. Ce guide vous permettra de passer de la simple connaissance de la règle à sa maîtrise complète, en comprenant les enjeux de chaque décision.

Pourquoi brancher 12 prises sur un même disjoncteur peut déclencher un incendie électrique ?

La question n’est pas seulement théorique ; elle touche au cœur de la sécurité de votre foyer. En France, les statistiques sont alarmantes : on estime que 20 à 35 % des incendies d’habitation sont d’origine électrique. L’une des causes fondamentales de ces sinistres est la surcharge d’un circuit, un phénomène directement lié au non-respect des limites imposées par la norme NF C 15-100. Brancher 12 prises sur un circuit conçu pour 8 n’est pas seulement une entorse à la règle, c’est créer consciemment les conditions d’un départ de feu.

Le principe physique en jeu est l’effet Joule. Lorsqu’un courant électrique traverse un conducteur (le fil de cuivre dans votre mur), il produit de la chaleur. Plus l’intensité du courant est élevée, plus la chaleur dégagée est importante. Un circuit de 8 prises protégé par un disjoncteur 16A est conçu pour que la puissance cumulée des appareils branchés ne fasse jamais chauffer le câble au-delà de sa limite de sécurité. En ajoutant des prises supplémentaires, vous augmentez la probabilité de brancher simultanément plus d’appareils, tirant ainsi plus de courant que ce que le câble ne peut supporter sans danger. Le câble s’échauffe alors de manière anormale, faisant fondre son isolant en PVC et pouvant enflammer les matériaux environnants (placo, bois, isolant).

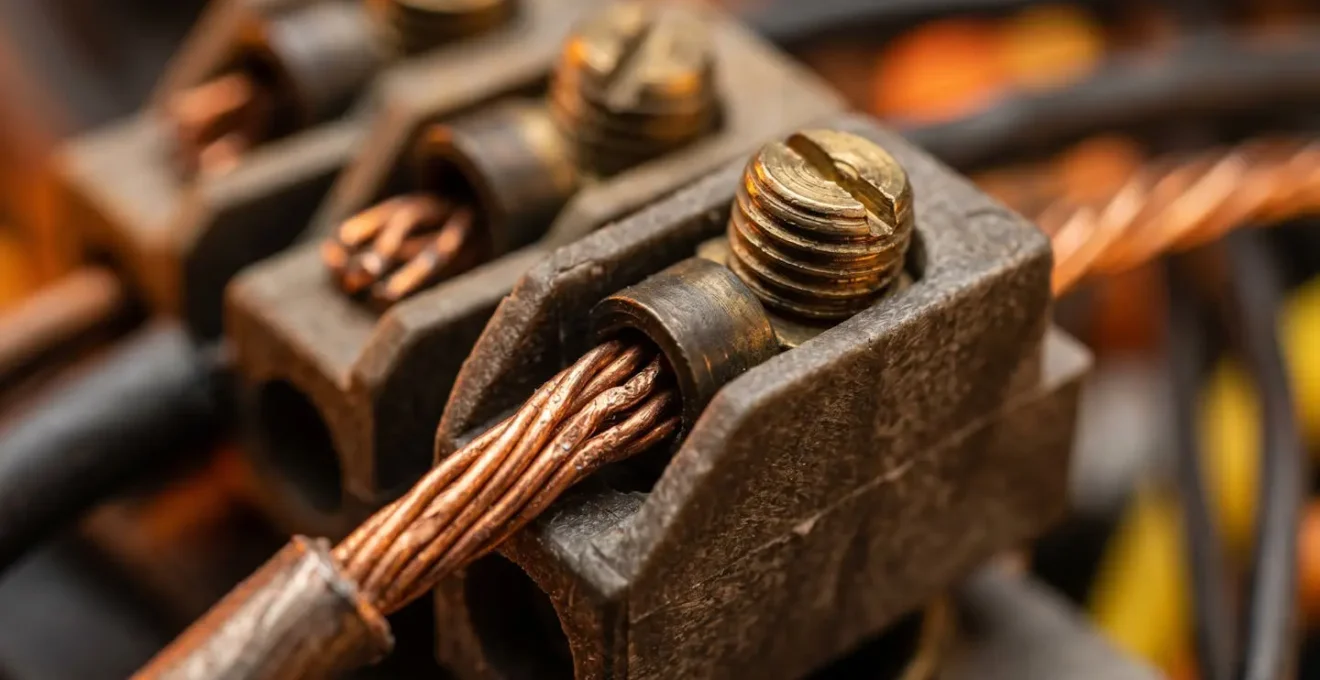

L’Observatoire National de la Sécurité Électrique (ONSE) souligne que les points de connexion sont particulièrement vulnérables. Une connexion mal serrée ou oxydée agit comme une résistance, concentrant l’effet Joule en un point précis. C’est une véritable bombe à retardement. L’image ci-dessous illustre la texture et la matérialité d’une connexion qui, sous l’effet d’une surcharge, peut devenir un point d’ignition.

Le disjoncteur est là pour empêcher ce scénario. Son rôle est de couper le courant si l’intensité dépasse son calibre (16A, 20A…). Mais si le disjoncteur est mal calibré par rapport au câble (par exemple, un disjoncteur 20A sur un câble qui ne supporte que 16A), il ne se déclenchera pas à temps, laissant le câble surchauffer jusqu’à l’incendie. La limite de prises n’est donc pas une contrainte sur le nombre d’appareils, mais une mesure préventive pour limiter la puissance maximale potentiellement appelée sur un circuit et garantir que l’effet Joule reste toujours sous contrôle.

Comment ajouter un circuit de prises dédié pour votre cuisine sans refaire toute l’installation ?

La cuisine est devenue le cœur de la maison, concentrant de plus en plus d’appareils électroménagers puissants et gourmands en énergie. La norme NF C 15-100 est très claire à ce sujet : les gros appareils (four, plaques de cuisson, lave-vaisselle) doivent avoir leur propre circuit spécialisé, et un circuit de prises de plan de travail doit également être prévu. Mais que faire lorsque votre tableau électrique est déjà plein et que vous avez besoin d’ajouter ce fameux circuit pour votre nouvelle machine à café et votre grille-pain ? L’idée de refaire toute l’installation est souvent un frein. Heureusement, il existe des solutions techniques pour ajouter un circuit sans se lancer dans des travaux titanesques.

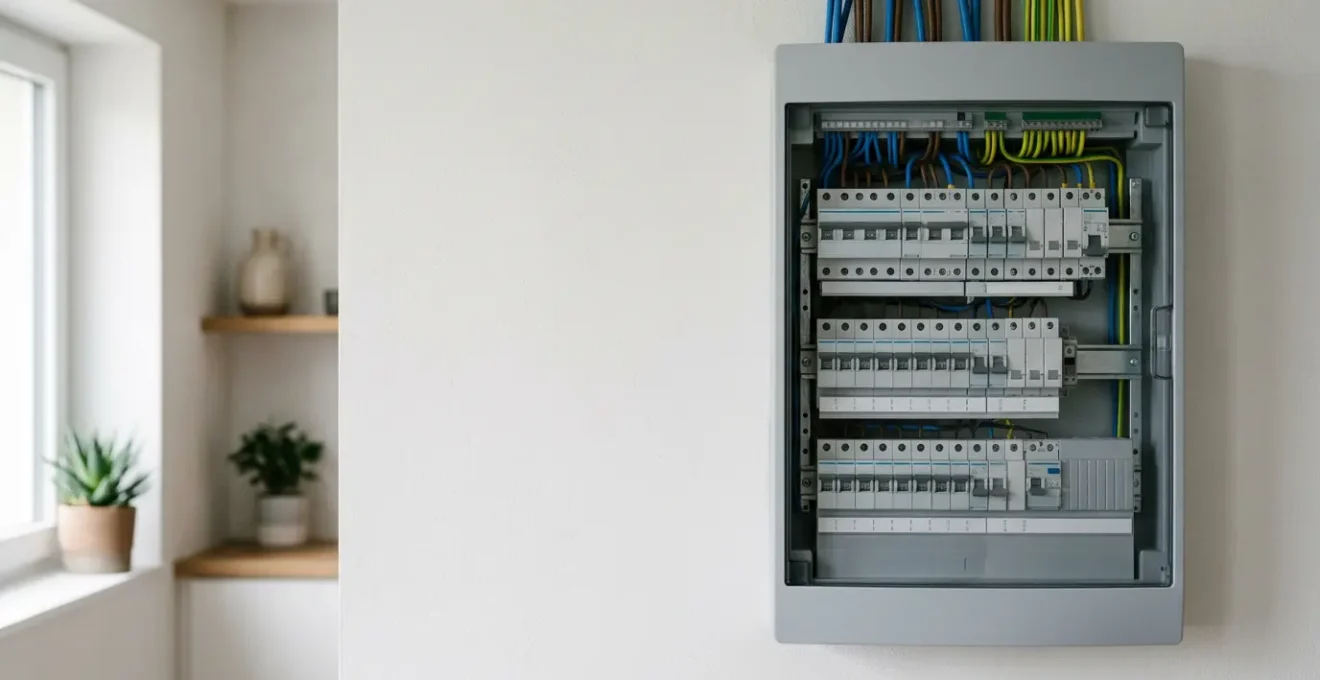

La première étape consiste à évaluer l’espace disponible dans votre tableau électrique. S’il ne reste plus d’emplacement libre sur les rails DIN, tout n’est pas perdu. Des solutions astucieuses permettent de gagner de la place ou de déporter les nouvelles protections. Il est crucial de ne jamais surcharger une rangée existante ou de « bricoler » une connexion. La sécurité et la clarté de l’installation doivent rester la priorité absolue. Voici quelques options viables, à faire réaliser par un professionnel qualifié :

• Les disjoncteurs « slim » : Certains fabricants proposent des disjoncteurs qui occupent la moitié de la largeur d’un module standard. Remplacer deux disjoncteurs existants par deux modèles « slim » peut libérer un emplacement pour votre nouveau circuit.
• Le tableau divisionnaire : C’est la solution la plus propre et la plus évolutive. Elle consiste à installer un petit tableau électrique secondaire, par exemple dans la cuisine elle-même ou dans un cellier adjacent. Ce tableau est alimenté par une seule ligne de forte section tirée depuis le tableau principal et permet de distribuer plusieurs nouveaux circuits (prises, éclairage, etc.) de manière claire et sécurisée.
• L’optimisation du câblage existant : L’utilisation de peignes de raccordement verticaux ou de borniers de répartition peut parfois permettre de réorganiser et d’optimiser l’espace pour y intégrer un nouveau départ, mais cette option est plus complexe et dépend fortement de la configuration initiale du tableau.

Le choix de la solution dépendra de la configuration de votre logement, de votre budget et de vos besoins futurs. Le tableau divisionnaire, bien que nécessitant un investissement initial légèrement supérieur, est souvent la meilleure option à long terme, car il offre une flexibilité et une capacité d’évolution que les autres solutions ne permettent pas.

Circuit de prises en 16A ou 20A : lequel pour une buanderie avec lave-linge et sèche-linge ?

La buanderie est, après la cuisine, l’un des locaux les plus exigeants pour une installation électrique. Le lave-linge et le sèche-linge sont des appareils de forte puissance, avec des moteurs et des résistances chauffantes qui provoquent des pics de consommation importants. Tenter de les brancher sur un circuit de prises standard est la garantie de disjonctions à répétition et, plus grave, d’un risque de surchauffe. La question n’est donc pas tant de choisir entre 16A et 20A, mais de comprendre l’exigence fondamentale de la norme pour ces équipements.

La réponse est sans équivoque et dictée par la sécurité. En effet, selon la norme NF C 15-100, la règle impose un circuit dédié pour chaque appareil de gros électroménager. Cela signifie que votre lave-linge doit avoir son propre circuit, protégé par son propre disjoncteur, et votre sèche-linge doit en avoir un autre, également indépendant. Il est formellement interdit de les regrouper sur un seul et même circuit, quelle que soit sa puissance. De plus, le circuit du lave-linge, en raison de la présence d’eau, doit obligatoirement être protégé par un interrupteur différentiel de type A, plus sensible aux courants de fuite de nature continue.

Concrètement, pour une buanderie aux normes, voici les options à envisager, de la plus conforme à la moins recommandée :

• Solution idéale et réglementaire : Tirer deux nouvelles lignes indépendantes depuis le tableau principal. Chaque ligne doit être constituée d’un câble de section 2,5 mm² et protégée par un disjoncteur de 20A. C’est la seule façon de garantir que chaque appareil dispose de toute la puissance nécessaire sans jamais solliciter le circuit de l’autre.
• Solution intermédiaire : Si tirer deux lignes est impossible, l’installation d’un tableau divisionnaire dans la buanderie est une alternative. Alimenté par une seule ligne de forte section (6 mm² minimum), il permet de créer localement les deux circuits spécialisés de 20A nécessaires.
• Solution à proscrire : Utiliser des multiprises, même « haute puissance », pour brancher les deux appareils sur une seule prise est extrêmement dangereux. Cela ne résout pas le problème de la surcharge du circuit en amont et constitue un risque d’incendie majeur.

Le choix d’un circuit 20A avec du câble 2,5 mm² pour chaque appareil n’est pas un luxe. C’est la seule configuration qui absorbe sans risque les courants d’appel au démarrage des moteurs et la consommation des résistances chauffantes, assurant ainsi une installation pérenne et sécurisée.

L’erreur de câblage qui fait tout disjoncter quand vous branchez un radiateur d’appoint

Le scénario est classique : l’hiver arrive, vous branchez un radiateur d’appoint de 2000W dans une prise et, instantanément, le courant se coupe dans une partie de la maison. Votre premier réflexe est de penser à une surcharge. Vous vérifiez le disjoncteur du circuit de prises : il n’a pas bougé. C’est l’interrupteur différentiel 30mA en tête de rangée qui a sauté. Vous êtes face à un défaut de fuite à la terre, et non une surintensité. L’une des causes les plus courantes, et des plus sournoises, est une erreur de câblage héritée d’anciennes rénovations : le « neutre commun ».

Cette erreur se produit lorsque les fils de neutre (bleus) de deux circuits électriques distincts, protégés par deux disjoncteurs différents, sont raccordés ensemble dans une même boîte de dérivation. Visuellement, tout semble fonctionner. Les prises des deux circuits délivrent bien du courant. Le piège se referme lorsque vous branchez un appareil puissant. Le courant qui arrive par le fil de phase d’un circuit ne repart pas entièrement par le fil de neutre de ce même circuit, mais se « partage » avec le neutre du second circuit. L’interrupteur différentiel, qui mesure en permanence l’équilibre entre le courant entrant (phase) et le courant sortant (neutre), détecte cette différence. Il l’interprète comme une fuite de courant vers la terre (comme si quelqu’un s’électrocutait) et coupe immédiatement l’alimentation pour protéger les personnes. C’est son rôle, et il le fait parfaitement.

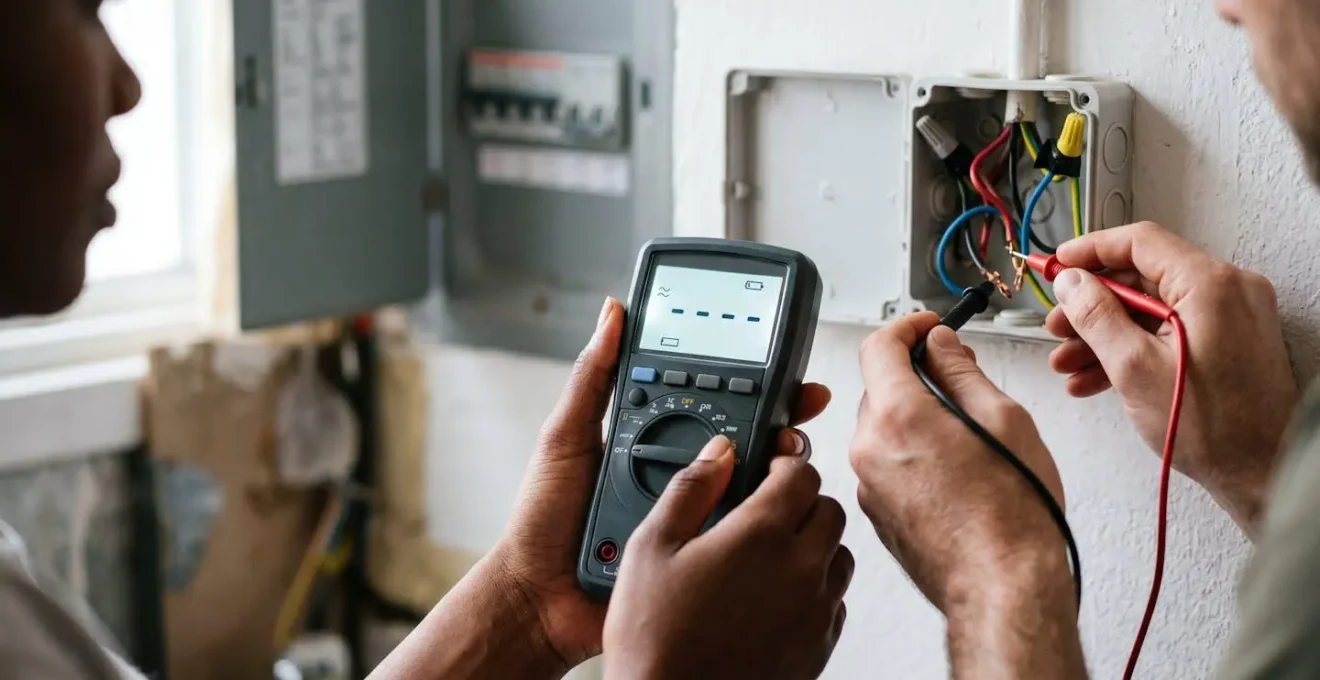

Le diagnostic de cette anomalie est complexe car il nécessite de suivre le cheminement des câbles. L’utilisation d’un multimètre devient indispensable pour vérifier la continuité et l’isolement des circuits. La photo ci-dessous montre un professionnel en plein diagnostic, utilisant un multimètre pour tester les connexions dans une boîte de dérivation, l’endroit typique où se cache ce genre d’erreur.

Cette situation illustre un principe fondamental de la norme NF C 15-100 : chaque circuit doit être totalement indépendant, de son départ au tableau électrique (disjoncteur) jusqu’à son dernier point d’utilisation (prise, interrupteur). Les fils de phase, de neutre et de terre d’un circuit ne doivent jamais être mélangés avec ceux d’un autre. La résolution de ce problème impose de retrouver la connexion erronée et de séparer correctement les neutres, ce qui peut nécessiter de tirer une nouvelle ligne si le câblage existant ne le permet pas.

Comment retrouver le disjoncteur qui alimente une prise spécifique en 10 minutes sans plan ?

Vous devez changer une prise ou intervenir sur un circuit, mais votre tableau électrique est un mystère : aucun étiquetage, aucune indication. Couper le disjoncteur général est une solution sécuritaire, mais peu pratique si vous avez besoin de lumière pour travailler ou si vous ne voulez pas éteindre le congélateur. Identifier précisément le disjoncteur qui protège la prise sur laquelle vous voulez intervenir est une étape indispensable. Sans plan électrique à jour, cette tâche peut sembler fastidieuse. Heureusement, il existe des méthodes simples et rapides pour s’y retrouver.

Avant toute chose, la sécurité prime. N’intervenez jamais sur une installation sous tension sans les habilitations et les équipements de protection nécessaires. Les méthodes suivantes permettent d’identifier un circuit sans démontage, en toute sécurité. La clé est d’utiliser un appareil « témoin » branché sur la prise à identifier.

• La méthode « duo » (la plus simple et gratuite) : C’est la technique la plus accessible. Branchez une radio sur la prise en question et montez le volume. Une personne reste près de la radio pendant que la seconde se rend au tableau électrique. En coupant les disjoncteurs un par un (et en les réenclenchant après chaque essai si ce n’est pas le bon), vous identifierez rapidement le bon circuit : c’est celui qui fera taire la radio. Cette méthode est plus efficace qu’une lampe, car le son porte et confirme la coupure à distance.
• La méthode « solo » (avec un testeur de signal) : Pour travailler seul, l’outil idéal est un identificateur de circuits. Il se compose d’un émetteur que l’on branche dans la prise et d’un récepteur que l’on passe devant chaque disjoncteur. Le récepteur émet un signal sonore ou lumineux lorsqu’il se trouve devant le disjoncteur correspondant. C’est la méthode la plus rapide et la plus fiable.
• L’étape indispensable : la cartographie : Une fois le disjoncteur identifié, ne vous arrêtez pas là ! Profitez-en pour cartographier l’ensemble du circuit. Laissez la radio branchée (ou l’émetteur), et avec un testeur de tension ou une simple lampe, testez toutes les autres prises de la pièce et des pièces adjacentes. Vous serez souvent surpris de découvrir qu’une prise de la chambre est sur le même circuit que celle du couloir. Notez ces informations et, surtout, étiquetez votre tableau électrique de manière claire et durable. Ce travail vous fera gagner un temps précieux pour toutes vos futures interventions.

Passer 10 minutes à identifier et étiqueter un circuit aujourd’hui vous évitera des heures de tâtonnement et des risques inutiles demain. Un tableau bien étiqueté est le premier signe d’une installation électrique saine et maîtrisée.

Comment calculer le bon calibre de disjoncteur pour un circuit de prises en câble 2,5 mm² ?

C’est l’une des règles d’or de l’électricité domestique, un couple indissociable qui garantit la sécurité de votre installation : la section du câble et le calibre du disjoncteur qui le protège. Une erreur sur ce duo peut avoir des conséquences dramatiques. Pour un circuit de prises réalisé avec un câble de section 2,5 mm², la question du bon calibre de disjoncteur ne se « calcule » pas, elle se « connaît » car elle est strictement définie par la norme.

La règle, gravée dans le marbre de la NF C 15-100, est la suivante : pour un câble de section 2,5 mm², le calibre maximum autorisé est 20A. Il est formellement interdit d’utiliser un disjoncteur de calibre supérieur (25A, 32A…). Pourquoi cette règle est-elle si stricte ? Parce que le disjoncteur n’est pas là pour protéger l’appareil que vous branchez, mais bien le câble qui court dans vos murs. Chaque section de câble a une capacité maximale de courant qu’elle peut transporter sans s’échauffer dangereusement. Le disjoncteur agit comme un fusible intelligent, un garde du corps qui coupera le courant bien avant que le câble n’atteigne sa température critique. Mettre un disjoncteur 25A sur un câble 2,5 mm² reviendrait à demander à un garde du corps de n’intervenir qu’une fois la victime gravement blessée.

Le calibre (20A) n’est pas la seule caractéristique à considérer. Il y a aussi la courbe de déclenchement, généralement de type « C » pour les usages domestiques courants. Cette courbe tolère de brèves surintensités, typiques du démarrage d’un moteur (aspirateur, par exemple), sans disjoncter. Pour des applications spécifiques comme un atelier avec des machines-outils qui ont un très fort courant de démarrage, une courbe « D » peut être nécessaire, mais toujours en respectant le couple maximal de 20A pour 2,5 mm².

Enfin, un circuit en 2,5 mm² protégé par un disjoncteur 20A permet, selon la norme, de raccorder un maximum de 12 prises de courant. Cette configuration est souvent utilisée pour les circuits de la cuisine ou de la buanderie, qui doivent alimenter des appareils plus puissants que ceux d’un salon ou d’une chambre. Respecter ce triptyque (section de câble / calibre du disjoncteur / nombre de prises) est la meilleure assurance contre les risques de surcharge et d’incendie.

U1000 R2V en 3G1,5 ou 3G2,5 : lequel pour un circuit de 8 prises en 16A ?

Face à un rayon de câbles électriques, le jargon peut être intimidant : U1000 R2V, 3G1,5, H07-VK… Choisir le bon câble est pourtant aussi crucial que de choisir le bon disjoncteur. Pour un circuit standard de chambre ou de salon, la norme NF C 15-100 est très précise. Si vous prévoyez de créer un circuit comportant un maximum de 8 prises, protégé par un disjoncteur de 16A, la réponse normative est claire et directe.

Conformément aux exigences, pour un circuit de maximum 8 prises électriques sous disjoncteur 16A, la section de fils minimum est de 1,5 mm². Le choix se portera donc sur un câble de type U1000 R2V en 3G1,5. Utiliser du 2,5 mm² pour ce type de circuit n’est pas une erreur en soi – qui peut le plus peut le moins – mais cela représente un sur-dimensionnement inutile et coûteux, qui n’apporte aucun gain de sécurité supplémentaire dans ce cas précis. Le couple 16A / 1,5 mm² est parfaitement équilibré et sécurisé.

Mais que signifie ce code « U1000 R2V 3G1,5 » ? Il est utile de savoir le décrypter pour faire un choix éclairé :

• U1000 : Indique une tension d’isolement de 1000 Volts. C’est une garantie de sécurité pour les installations domestiques qui fonctionnent en 230V.
• R2V : Désigne un type de câble rigide, avec une âme en cuivre, une isolation en PVC et une gaine extérieure protectrice. Il est conçu pour les installations fixes (dans les murs, les plafonds, les gaines techniques).
• 3G : Signifie que le câble contient 3 conducteurs (« 3 ») dont un est le fil de terre Vert/jaune (« G » pour « Ground »). C’est la configuration obligatoire pour tous les circuits de prises, comprenant la Phase, le Neutre et la Terre.
• 1,5 : C’est la section de chaque conducteur en millimètres carrés (mm²). C’est ce chiffre qui détermine la capacité du câble à transporter le courant.

Alors, quand le 2,5 mm² devient-il pertinent ? Il est obligatoire pour les circuits 20A / 12 prises. Il peut aussi être un choix judicieux pour un circuit 16A si la longueur de la ligne est très importante (plus de 30 mètres), car une section plus grosse permet de limiter la chute de tension à l’extrémité du circuit, garantissant ainsi une alimentation correcte des appareils les plus éloignés du tableau.

Circuit électrique domestique : comment le concevoir pour éviter surcharges et pannes ?

Concevoir ou rénover une installation électrique ne se résume pas à tirer des fils et à poser des prises. C’est un acte d’anticipation. Une installation bien pensée est une installation qui non seulement respecte la norme NF C 15-100 à l’instant T, mais qui est également conçue pour être sûre, fiable et évolutive pour les 20 prochaines années. Trop souvent, les pannes et les surcharges proviennent d’une conception initiale qui manquait de vision, se contentant du strict minimum réglementaire sans anticiper les usages futurs. La meilleure façon d’éviter les problèmes est de les prévenir dès la planche à dessin.

Le principe fondamental est la sectorisation des usages. Au lieu de créer de grands circuits « fourre-tout », il faut multiplier les circuits dédiés par usage ou par zone. Un circuit pour les prises des chambres, un autre pour celles du salon, un circuit dédié pour l’informatique, etc. Cette répartition présente un double avantage : en cas de défaut sur un circuit (un appareil défectueux qui fait disjoncter), seule une petite partie de la maison est impactée, facilitant le diagnostic. De plus, cela répartit la charge sur l’ensemble du tableau, évitant de surcharger une seule ligne.

Penser à l’avenir est également crucial. Votre installation doit pouvoir accueillir sans difficulté une pompe à chaleur, une borne de recharge pour véhicule électrique ou de nouveaux équipements de cuisine. La norme impose de laisser 20% d’emplacements libres dans un tableau neuf. C’est un minimum. Prévoir une rangée supplémentaire vide n’est pas un luxe, mais un investissement extrêmement rentable qui vous évitera de devoir installer un tableau divisionnaire coûteux quelques années plus tard. Pour évaluer la santé d’une installation existante et anticiper les points de défaillance, un audit régulier est recommandé.

En définitive, une conception électrique réussie est celle qui est invisible au quotidien, car elle fonctionne sans jamais faillir. C’est le résultat d’une planification rigoureuse qui a su allier les exigences normatives du présent aux besoins probables du futur.

Le respect de la norme NF C 15-100 n’est pas une option, c’est la meilleure assurance pour la sécurité de votre foyer et de votre famille. Si vous avez le moindre doute sur la conformité de votre installation ou si vous envisagez des travaux, l’étape suivante consiste à faire appel à un électricien qualifié pour réaliser un diagnostic complet.
