Installation électrique domestique : les 6 éléments essentiels et leur rôle dans votre logement ?

Vous venez d’emménager et ce vieux tableau électrique dans l’entrée vous intimide ? Une prise qui grésille, une lumière qui vacille ou un disjoncteur qui saute sans crier gare sont autant de petits rappels que le cœur électrique de votre foyer est un univers complexe et souvent anxiogène. Face à cela, le réflexe est souvent de se sentir démuni, dépendant du jargon d’un professionnel et de devis parfois opaques. On vous conseille de « tout refaire aux normes » ou de « faire appel à un électricien », des conseils justes mais qui ne vous donnent aucune clé de compréhension.

Mais si la véritable clé n’était pas de devenir vous-même un expert, mais de comprendre la logique qui se cache derrière les câbles ? Et si l’on voyait votre installation non pas comme une menace potentielle, mais comme le système nerveux de votre maison ? Un système avec son cerveau (le tableau), ses nerfs (les circuits) et ses capteurs (les prises et interrupteurs). En comprenant son fonctionnement, sa logique et son histoire, vous ne subissez plus : vous devenez un gestionnaire éclairé, capable de dialoguer, de prioriser et de planifier sereinement.

Cet article est votre formation accélérée. Nous allons décrypter ensemble pourquoi une vieille installation pèse sur votre portefeuille, comment lire les signes de vieillesse comme un pro, et comment envisager une modernisation intelligente sans faire exploser votre budget. Préparez-vous à changer votre regard sur ce qui se passe à l’intérieur de vos murs.

Pour vous guider dans cette découverte, nous aborderons les points essentiels, du diagnostic à la mise en œuvre, en passant par les choix stratégiques qui feront la différence sur le long terme. Voici le programme de votre montée en compétences.

Pourquoi une installation électrique de plus de 20 ans alourdit votre facture de 250 €/an ?

Vous pensez que votre vieille installation électrique est juste un problème de sécurité ? Détrompez-vous, c’est aussi un gouffre financier invisible. Avec le temps, les matériaux vieillissent et perdent en efficacité. Les experts en sécurité électrique s’accordent à dire que 20 ans est l’âge critique où les câbles anciens commencent à perdre leur capacité de conduction optimale. Cette dégradation n’est pas seulement un risque, elle a un coût direct sur votre facture d’électricité.

Le phénomène en cause est simple : l’effet Joule. Dans une installation vétuste, les connexions peuvent s’oxyder et les sections de câbles, autrefois suffisantes, sont désormais sous-dimensionnées pour nos usages modernes. Cela crée une résistance électrique anormale. Le courant force pour passer et, ce faisant, une partie de l’énergie que vous payez n’arrive jamais jusqu’à vos appareils. Elle est dissipée en pure perte sous forme de chaleur directement dans vos murs. C’est comme essayer de remplir une piscine avec un tuyau percé : une partie de l’eau (et de votre argent) se perd en route.

Cette surconsommation fantôme est insidieuse. Elle ne fait pas de bruit, mais elle se chiffre. Selon les estimations, cette perte d’énergie peut représenter jusqu’à 10% de la consommation d’un logement, soit un surcoût pouvant atteindre 250 € par an pour une facture moyenne. À cela s’ajoute l’usure prématurée de vos appareils électroniques, très sensibles aux micro-variations de tension provoquées par une infrastructure défaillante. Moderniser n’est donc pas qu’une dépense, c’est un investissement pour réduire vos charges à long terme.

Comment évaluer la vétusté de votre installation électrique en inspectant 8 points clés ?

Avant même de penser à un devis, vous pouvez réaliser une première « archéologie électrique » de votre logement. Il ne s’agit pas de démonter des prises, mais d’utiliser vos sens pour détecter les anomalies. Une installation qui souffre émet des signaux faibles qu’un propriétaire averti peut apprendre à reconnaître. Fiez-vous à votre ouïe, votre odorat, votre vue et même votre toucher pour un premier diagnostic.

Les signes les plus évidents de danger sont souvent les plus négligés. Un grésillement persistant au niveau du tableau électrique n’est pas un son anodin ; c’est le bruit d’un arc électrique, une étincelle continue qui peut enflammer les plastiques. Une odeur de chaud ou de plastique brûlé près d’une prise est le signe d’un échauffement critique. Visuellement, des câbles encore gainés de tissu noir ou des fusibles en porcelaine sont les fossiles d’une époque révolue et dangereuse, totalement inadaptée aux normes de sécurité actuelles.

Ce premier contact avec votre installation vous permettra de qualifier le niveau de risque et de mieux préparer la discussion avec un professionnel. Vous ne direz plus « ça me fait peur », mais « j’ai détecté un grésillement sur le tableau et les prises de la cuisine chauffent ». La nuance est de taille.

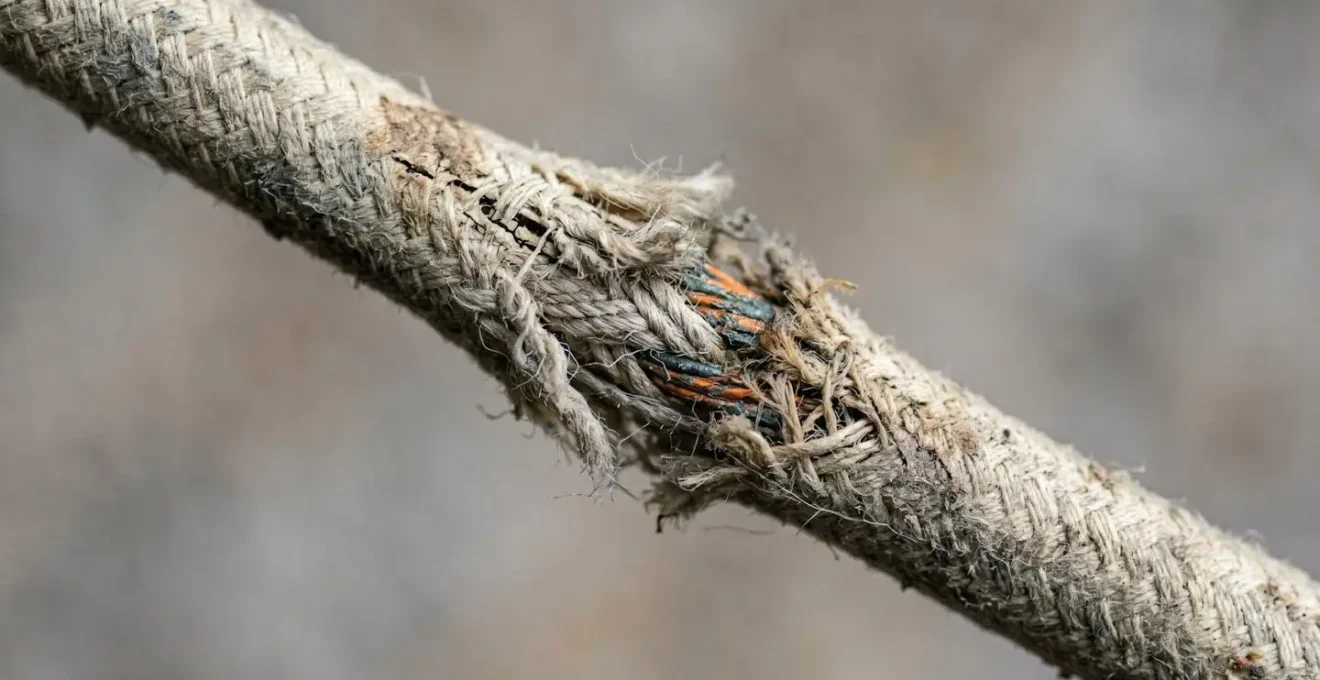

Comme le montre cette image, un câble ancien peut sembler intact en surface, mais sa gaine en tissu est un véritable indicateur de vétusté. Ces matériaux d’époque ne répondent plus à aucune norme de sécurité et doivent être une priorité absolue lors d’une rénovation.

Installation électrique encastrée ou en saillie : laquelle pour une rénovation de maison ancienne ?

Une fois le diagnostic de vétusté posé, la question de la méthode de rénovation devient centrale. C’est ici qu’intervient un choix structurant, souvent le premier que l’électricien vous présentera : faut-il opter pour une installation encastrée ou en saillie ? Cette décision n’est pas seulement technique, elle est un arbitrage fondamental entre l’esthétique, le budget, la durée des travaux et le respect du bâti existant, surtout dans une maison de caractère.

L’installation encastrée est la solution « invisible ». Les câbles sont dissimulés dans les murs et les plafonds, offrant une finition parfaite et épurée. C’est le standard dans le neuf. Cependant, en rénovation, cela implique de réaliser des saignées (des tranchées dans les murs), de reboucher, puis de refaire les finitions (peinture, papier peint). C’est une méthode plus longue, plus coûteuse et plus invasive, particulièrement destructrice pour les murs anciens en pierre ou en torchis que l’on souhaite préserver.

À l’opposé, l’installation en saillie (ou « apparente ») est la solution pragmatique. Les câbles cheminent à l’extérieur des murs, protégés dans des goulottes ou des plinthes en PVC ou en bois. Si l’esthétique a longtemps été son point faible, les fabricants proposent aujourd’hui des solutions design qui peuvent même devenir un élément de style industriel. Son principal avantage est d’être rapide, économique, réversible et infiniment plus respectueuse du bâti ancien. C’est aussi une solution très évolutive : ajouter une prise dans 5 ans se fait sans effort. Le tableau suivant résume les points clés pour vous aider à faire un choix éclairé, potentiellement en mixant les deux solutions selon les pièces.

Pour vous aider à visualiser les implications de chaque choix, voici une synthèse comparative basée sur une analyse des pratiques de rénovation actuelles.

L’erreur qui fait disjoncter 60% des logements anciens : brancher trop d’appareils sur un circuit de 1985

Vous avez branché la bouilloire en même temps que le grille-pain et… tout a sauté ? Ce n’est pas de la malchance, c’est le symptôme le plus courant d’un problème de fond : l’inadéquation criante entre une infrastructure électrique conçue il y a 40 ans et nos modes de vie actuels. C’est l’erreur que commettent, sans le savoir, les habitants de millions de logements anciens, une erreur qui est à l’origine de nombreuses pannes et, dans les cas les plus graves, d’incendies. En France, selon l’Observatoire National de la Sécurité Électrique (ONSE), on dénombre près de 50 000 incendies d’origine électrique par an sur 200 000 incendies domestiques.

Pour comprendre, il faut parler de « densité énergétique ». En 1985, un circuit de cuisine était dimensionné pour un réfrigérateur et une cafetière, soit environ 1200W. Aujourd’hui, sur ce même circuit, nous tentons de faire cohabiter un frigo moderne, un micro-ondes, un Air Fryer, une machine à expresso et un robot-cuiseur. La demande de puissance instantanée peut dépasser les 6000W, soit cinq fois plus que ce pour quoi le circuit a été conçu ! Le disjoncteur qui saute n’est pas une panne, c’est un garde-fou qui fonctionne. Il vous protège d’une surcharge qui ferait chauffer les câbles dans les murs jusqu’au point d’ignition.

Le vrai danger commence lorsque l’on multiplie les multiprises en cascade pour pallier le manque de prises murales. On ne fait alors que concentrer cette demande excessive sur un seul point, créant un risque majeur de surchauffe et d’incendie. Comprendre ce phénomène, c’est réaliser que la solution n’est pas d’acheter une multiprise plus grosse, mais de repenser la distribution des circuits pour l’adapter à la « densité énergétique » de notre vie moderne.

Cette image illustre parfaitement la tension créée par nos usages modernes sur une infrastructure ancienne. La convergence de tous ces besoins sur un seul point est la recette d’un incident électrique. La modernisation consiste à donner à chaque besoin un chemin d’alimentation sûr et dédié.

Comment moderniser une installation électrique en 3 étapes sur 18 mois pour lisser le budget ?

L’idée de refaire toute son électricité peut sembler une montagne, tant en termes de travaux que de budget. Pour une maison de 100 m², le coût d’une rénovation complète peut être conséquent, avec un prix qui, selon les données récentes du marché de la rénovation, se situe entre 125 et 160 € par m². Heureusement, il est rarement nécessaire de tout faire en une seule fois. Une approche phasée, étalée sur 18 mois, permet de sécuriser le logement en priorité, de répartir les coûts et de minimiser les nuisances.

La logique est simple : on traite d’abord le vital, puis l’utile, et enfin le confortable. La toute première étape, non négociable, est la mise en sécurité du « cerveau » de l’installation : le tableau électrique. Remplacer un vieux tableau à fusibles par un modèle moderne avec des protections différentielles 30mA et vérifier la mise à la terre élimine 80% des risques mortels pour environ 20% du budget total. C’est le bouclier de sécurité de votre foyer.

Une fois cette base saine établie, la deuxième phase consiste à reconquérir le logement zone par zone. On commence par les pièces d’eau et la cuisine, qui exigent des protections spécifiques et des circuits dédiés pour les gros appareils. On continue ensuite avec les chambres et le salon. Cette méthode permet de continuer à vivre dans le logement pendant les travaux et d’adapter le calendrier à vos finances. Enfin, la troisième et dernière étape se concentre sur l’avenir : l’ajout de prises de confort (USB, réseau RJ45), l’anticipation des besoins futurs comme une borne de recharge pour véhicule électrique, ou l’installation de solutions de domotique pour optimiser votre consommation.

Cette stratégie en trois temps transforme une dépense perçue comme un fardeau en un projet d’amélioration maîtrisé et progressif.

Comment positionner vos prises et interrupteurs pour ne pas regretter dans 10 ans ?

Lors d’une rénovation électrique, l’attention se porte souvent sur le tableau et la sécurité. Pourtant, un détail anodin en apparence déterminera votre confort au quotidien pour les décennies à venir : l’emplacement des prises et des interrupteurs. Penser uniquement aux besoins d’aujourd’hui est la meilleure façon d’engendrer des regrets et de voir fleurir les rallonges et les multiprises disgracieuses. La bonne approche consiste à se projeter et à anticiper les usages futurs, même ceux qui ne semblent pas évidents.

La règle d’or est l’anticipation des meubles. Ne placez pas une prise au milieu d’un mur où vous rêvez de mettre une bibliothèque. Au contraire, prévoyez des prises de chaque côté de l’emplacement potentiel d’un lit ou d’un canapé, pour brancher lampes de chevet et chargeurs sans contorsion. De même, même si vous n’avez pas de bureau dédié, identifiez un coin stratégique dans le salon ou une chambre d’amis et installez-y un bloc de 3 ou 4 prises et une prise réseau RJ45. Le jour où le télétravail s’imposera, vous vous remercierez.

Certaines prises « anti-regret » sont devenues des incontournables. La prise dans le placard technique pour recharger l’aspirateur sans fil en permanence. La prise étanche sur le balcon pour la guirlande de Noël ou le nettoyeur haute pression. La prise en hauteur, cachée derrière l’emplacement de la future TV murale. Et surtout, les prises commandées : ces quelques prises du salon reliées à un interrupteur à l’entrée, qui vous permettent d’allumer d’un seul geste plusieurs lampes d’ambiance et de créer une atmosphère chaleureuse sans vous baisser. Chaque prise bien pensée est un regret en moins.

• Prises de chaque côté des lits et canapés : Anticipez plusieurs configurations de meubles en plaçant des prises doubles à 15-20 cm de chaque extrémité potentielle.
• Zone de télétravail invisible : Installez un bloc de 3-4 prises et un port RJ45 dans un angle stratégique, même sans bureau dédié aujourd’hui.
• Prise dans le placard technique : Une prise dédiée pour recharger l’aspirateur sans fil et autres appareils.
• Prise étanche extérieure : Une prise protégée (IP44 minimum) sur le balcon ou la terrasse est indispensable.
• Prise en hauteur derrière l’emplacement TV : Pour éviter les câbles apparents de la TV murale, box et autres équipements.
• Prises au-dessus du plan de travail cuisine : Visez 6 à 8 prises pour ne pas avoir à jongler entre les appareils.
• Alimentation en attente dans le garage : Un circuit renforcé pré-câblé pour une future borne de recharge de véhicule électrique.
• Prises commandées pour éclairage d’ambiance : 2 à 3 prises dans le séjour commandées par un interrupteur.

Pourquoi votre tableau a 3 niveaux de protection : abonné, différentiel, divisionnaire ?

Le tableau électrique est souvent perçu comme une boîte complexe et impénétrable. En réalité, sa logique est d’une clarté redoutable et s’articule autour de trois niveaux de protection, comme trois boucliers successifs qui protègent à la fois les personnes, les appareils et l’installation elle-même. Comprendre le rôle de chacun, c’est savoir interpréter une panne et ne plus paniquer lorsque « ça disjoncte ».

Le premier bouclier, le plus en amont, est le disjoncteur d’abonné. C’est le gros interrupteur, souvent plombé, situé en tête d’installation. Son rôle est double : il vous permet de couper manuellement toute l’alimentation de votre logement et il protège votre installation des problèmes venant du réseau extérieur (surtension) ou d’une consommation globale qui dépasserait la puissance de votre abonnement. S’il saute, c’est que vous avez branché trop d’appareils puissants en même temps dans toute la maison.

Le deuxième bouclier, vital, est l’interrupteur différentiel 30mA. Il y en a plusieurs dans votre tableau, chacun protégeant un groupe de circuits. Son unique mission est de vous protéger, vous. Il mesure en permanence le courant qui entre et celui qui sort d’un circuit. S’il détecte une infime différence (une « fuite de courant » de 30 milliampères), cela signifie que l’électricité a trouvé un autre chemin pour aller à la terre… potentiellement à travers votre corps. Dans un scénario où un sèche-cheveux tombe dans l’eau du bain, il coupe le courant en quelques millisecondes, vous sauvant la vie. C’est votre ange gardien électrique.

Enfin, le troisième niveau de boucliers est constitué des disjoncteurs divisionnaires. Ce sont les plus nombreux. Chacun protège un circuit spécifique (le circuit des prises de la chambre, le circuit du four, etc.) contre les surcharges et les courts-circuits. Si vous branchez trop de radiateurs sur une même prise, ce n’est pas le différentiel qui sautera, mais le disjoncteur divisionnaire de ce circuit. Il protège les câbles dans le mur d’un échauffement qui pourrait provoquer un incendie. Il est le garde du corps de votre matériel.

Installation électrique domestique complète : les 7 étapes pour un projet conforme NF C 15-100 ?

Aborder une rénovation ou une création d’installation électrique peut sembler intimidant. Cependant, en suivant une feuille de route structurée, le projet devient beaucoup plus gérable. La norme NF C 15-100 n’est pas qu’un ensemble de contraintes, c’est avant tout un guide de bonnes pratiques qui garantit la sécurité, le confort et l’évolutivité de votre installation. Un projet réussi ne commence pas par un coup de marteau, mais par une planification minutieuse. Suivre ces étapes dans l’ordre est la meilleure assurance contre les mauvaises surprises, un gage de sécurité qui explique pourquoi selon l’ONSE 2024, entre 20 et 35% des incendies domestiques ont une origine électrique, souvent liée à des installations non conformes.

L’erreur la plus commune est de contacter un électricien sans avoir réfléchi à ses propres besoins. L’étape la plus cruciale est donc une « étape zéro » : celle où vous, en tant que futur utilisateur, prenez un plan de votre logement et y cartographiez tous vos usages, actuels et futurs. Où sera le coin télétravail dans 3 ans ? Envisagez-vous une voiture électrique ? Où aimeriez-vous des liseuses au-dessus du lit ? Ce cahier des charges personnel est le document le plus précieux de votre projet. Il permettra à l’électricien de vous proposer une solution véritablement sur mesure et d’éviter les « j’aurais dû y penser » une fois les murs refermés.

Une fois ce plan directeur établi, le processus devient plus technique mais toujours logique. Du choix du professionnel qualifié à la certification finale par le Consuel, chaque étape a son importance. La conception détaillée avec l’électricien transforme vos besoins en plan technique. L’installation du tableau et de la Gaine Technique Logement (GTL) crée le « cerveau » et la « colonne vertébrale » du système. Le tirage des câbles et la pose des appareillages sont le déploiement du système nerveux. Enfin, les tests rigoureux et l’obtention de l’attestation de conformité sont le sceau final qui valide la qualité et la sécurité de l’ensemble de votre projet.

Évaluer l’état de votre installation est la première étape concrète. N’attendez plus pour réaliser ce diagnostic et prendre les bonnes décisions pour la sécurité et le confort de votre foyer.
