Surintensité par surcharge : comment vos appareils détruisent progressivement votre installation ?

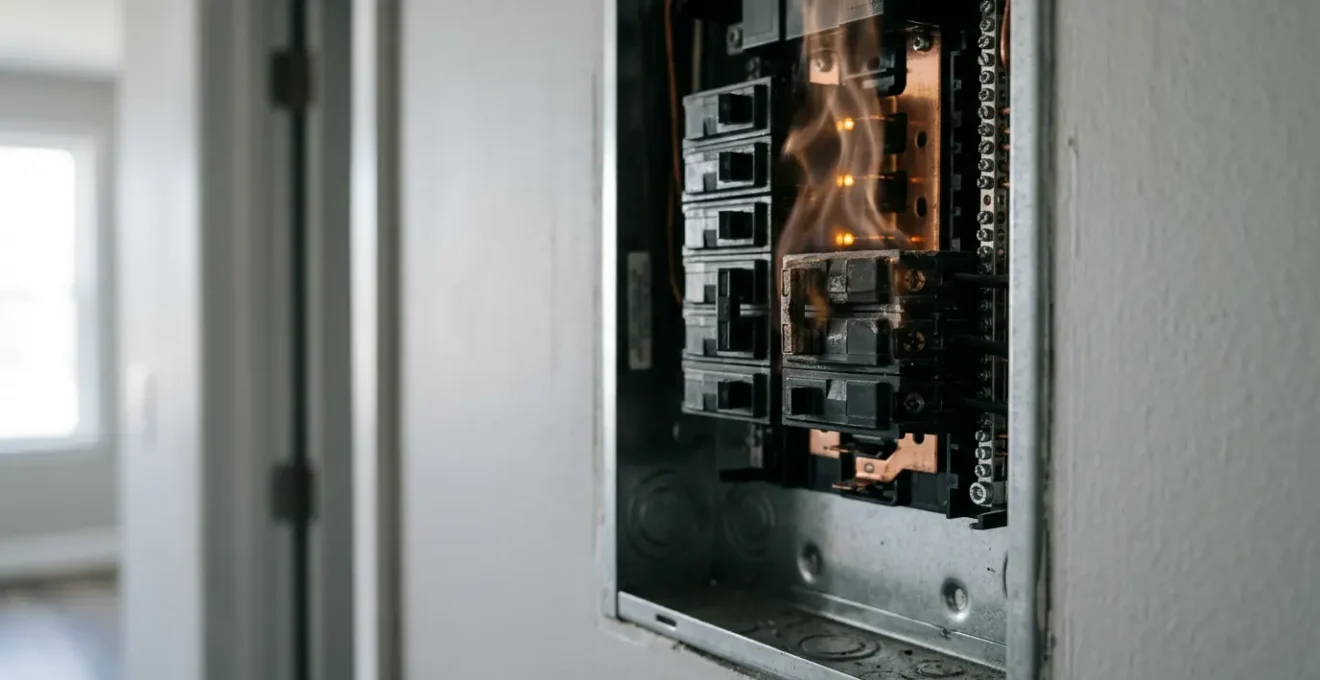

Cette prise de courant qui tiédit près de votre bureau, ce léger bourdonnement dans le tableau électrique, ou ce disjoncteur qui saute une fois par mois sans raison apparente. Pour beaucoup, ce sont des désagréments mineurs, des caprices de l’électricité moderne. On se contente souvent de débrancher un appareil, de réarmer le disjoncteur et de passer à autre chose, en se disant qu’il « ne faut pas brancher trop de choses en même temps ». Cette approche, bien que compréhensible, passe à côté du véritable danger.

La surintensité par surcharge n’est pas un événement binaire qui se résume à « ça marche » ou « ça disjoncte ». C’est un processus, une maladie lente qui ronge votre installation de l’intérieur. Chaque fois qu’un câble est sollicité au-delà de sa capacité de dissipation thermique, même légèrement, son isolant subit un stress. Répété jour après jour, ce stress cause un vieillissement prématuré. L’isolant durcit, se fissure, perd ses propriétés protectrices. C’est le mécanisme de dégradation que nous allons explorer : la fatigue thermique.

Mais si la clé n’était pas simplement d’éviter l’incident, mais de préserver le capital de votre installation ? Si, au lieu de gérer des pannes, on se concentrait sur la prévention de l’usure ? Cet article adopte le point de vue de l’expert en vieillissement des installations. Nous n’allons pas seulement vous dire « quoi faire », mais vous expliquer le « pourquoi » de la dégradation invisible. Vous comprendrez pourquoi un câble peut fondre même avec une charge théoriquement acceptable, comment les protections modernes agissent et comment une simple réorganisation de vos appareils peut multiplier par trois la durée de vie de vos circuits.

Pour vous guider dans cette compréhension approfondie des mécanismes de dégradation et des stratégies de prévention, cet article est structuré pour vous emmener du symptôme à la solution durable. Découvrez les points essentiels que nous allons aborder.

Pourquoi 8 appareils de 300W chacun peuvent faire fondre un câble prévu pour 3680W ?

La logique mathématique semble simple : 8 appareils de 300W totalisent 2400W. Un circuit standard protégé par un disjoncteur de 16A peut théoriquement supporter jusqu’à 3680W (16A x 230V). Nous sommes donc largement en dessous de la limite, n’est-ce pas ? C’est là que réside une erreur d’interprétation fondamentale, une erreur qui explique pourquoi, en France, près d’un incendie domestique sur quatre est d’origine électrique. Le danger ne vient pas du dépassement ponctuel, mais de la charge continue et de la dissipation thermique.

Un câble électrique n’est pas qu’un simple conducteur ; c’est aussi une résistance. En le traversant, le courant génère de la chaleur par effet Joule. Un câble correctement dimensionné et installé à l’air libre est conçu pour dissiper cette chaleur. Mais imaginez ce même câble coincé dans une gaine surchargée, derrière un meuble, ou dans un mur mal isolé. La chaleur s’accumule. Même si l’intensité de 10,4A (2400W / 230V) est bien inférieure aux 16A du disjoncteur, la température du câble monte, lentement mais sûrement.

Ce phénomène s’appelle le vieillissement thermique. L’isolant en PVC ou en plastique qui entoure le cuivre n’est pas éternel. Exposé à une chaleur constante, même modérée, il se dégrade. Il perd sa souplesse, devient cassant, et sa capacité d’isolation diminue. C’est une carbonisation progressive qui transforme un câble sain en un point de défaillance futur. Le câble ne « fond » pas en une seconde, il est « cuit » sur des mois ou des années, jusqu’au jour où l’isolant fragilisé cède, créant un arc électrique et un départ de feu. Le disjoncteur n’a rien vu venir, car l’intensité n’a jamais atteint son seuil de déclenchement thermique pour surcharge.

C’est la différence cruciale entre la capacité théorique d’un circuit et sa capacité réelle en conditions d’utilisation. Le chiffre de 3680W est un maximum absolu, pas une recommandation d’usage constant.

Comment additionner les puissances de 12 appareils et vérifier que vous ne dépassez pas 3680W ?

Additionner les puissances indiquées sur les étiquettes des appareils est un bon début, mais c’est souvent insuffisant. La puissance nominale ne reflète ni les pics de consommation au démarrage ni la consommation réelle en fonctionnement. Pour une évaluation précise, l’utilisation d’un wattmètre de prise est la méthode la plus fiable. Cet outil simple, branché entre la prise et l’appareil, vous donne la consommation instantanée en watts.

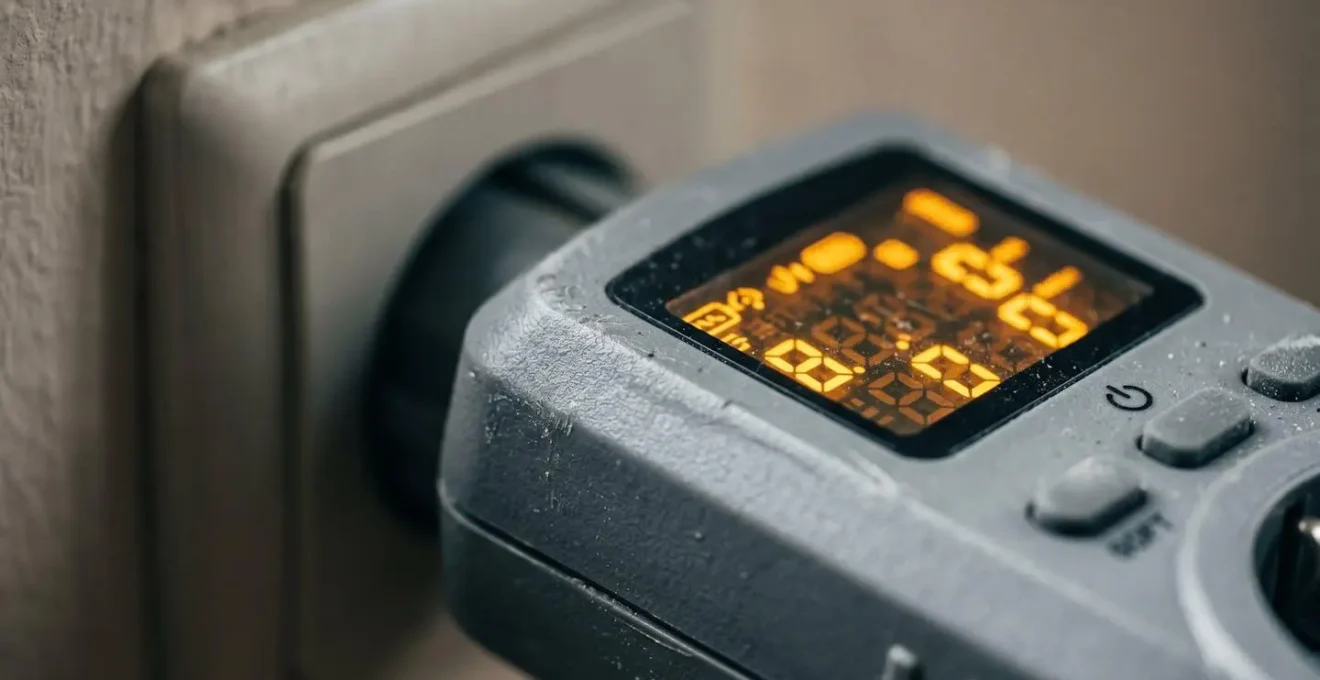

Grâce à cet instrument, vous pouvez dépasser la théorie et mesurer la réalité. Vous découvrirez par exemple que votre réfrigérateur, donné pour 150W, peut avoir un pic de démarrage de plus de 1000W lorsque son compresseur s’active. Vous verrez que votre ordinateur en veille consomme encore de l’énergie. L’objectif est de lister tous les appareils susceptibles de fonctionner simultanément sur un même circuit et d’additionner leurs puissances réelles.

Une fois la somme totale obtenue, la règle de sécurité professionnelle consiste à ne jamais dépasser 80% de la capacité nominale du circuit pour un usage continu. Pour un circuit de 16A (3680W), cela signifie qu’il ne faut pas dépasser une charge constante de 2940W. Cette marge de 20% est une assurance vie pour votre installation : elle permet d’absorber les pics de démarrage sans stresser les composants et garantit que les câbles ne fonctionnent jamais à leur température maximale, prévenant ainsi le vieillissement thermique prématuré.

Ce simple audit peut révéler des concentrations de charge inattendues, notamment dans les zones de vie comme le salon ou la cuisine, où de multiples appareils sont souvent regroupés.

Disjoncteur courbe C : pourquoi il protège mieux qu’un courbe B contre les surcharges domestiques ?

Le disjoncteur est le gardien de votre installation, mais tous les gardiens n’ont pas la même sensibilité. La « courbe » d’un disjoncteur (B, C ou D) définit sa vitesse de réaction face à une surintensité. Si un disjoncteur courbe B peut sembler plus « sûr » car il saute plus vite, c’est en réalité le disjoncteur courbe C qui offre le meilleur compromis pour les circuits de prises domestiques. En effet, le disjoncteur courbe C est le plus couramment utilisé dans les habitations pour sa polyvalence et sa fiabilité.

Pour comprendre pourquoi, il faut distinguer les deux types de protection intégrées dans un disjoncteur. Comme le rappelle ce guide technique :

La courbe C possède une double protection : son déclencheur magnétique rapide pour le court-circuit et son déclencheur thermique lent pour la surcharge.

– Guide technique sur les courbes de disjoncteurs, Achat-electrique.com – Guide des courbes de disjoncteurs

La différence clé se situe au niveau du déclencheur magnétique. Un disjoncteur courbe B saute instantanément dès que le courant atteint 3 à 5 fois son intensité nominale (In). Une courbe C, elle, attend d’atteindre 5 à 10 fois In. Cette « patience » supérieure de la courbe C est essentielle dans un environnement domestique. Elle lui permet de tolérer les pics de courant normaux au démarrage des moteurs (réfrigérateur, aspirateur, VMC) sans déclencher intempestivement. Un courbe B, trop sensible, sauterait fréquemment, vous laissant croire à un problème de surcharge alors qu’il s’agit d’un fonctionnement normal.

En revanche, face à une véritable surcharge lente et progressive (plusieurs appareils fonctionnant longtemps), c’est le déclencheur thermique qui agit, et il est identique pour les deux courbes. La courbe C vous protège donc efficacement contre la surchauffe progressive tout en évitant les coupures inutiles. Elle assure la sécurité sans sacrifier le confort d’utilisation, ce qui en fait le standard pour les circuits de prises et d’éclairage.

Vérifier que vos circuits de prises sont protégés par des disjoncteurs de courbe C est un premier point d’audit simple et efficace de votre tableau électrique.

L’erreur qui fait fondre le câble : brancher un radiateur 2000W sur un circuit partagé avec 6 prises

C’est une scène classique de l’hiver : pour chauffer une pièce d’appoint, on branche un radiateur électrique mobile de 2000W. L’erreur fatale est de le considérer comme n’importe quel autre appareil. Avec ses 2000W, ce radiateur consomme à lui seul près de 9 ampères en continu. Si vous le branchez sur un circuit de prises de courant standard, où sont déjà connectés un ordinateur, un écran, une lampe et des chargeurs, vous créez une situation de surcharge chronique massive sur un seul point du circuit.

Le circuit est peut-être conçu pour 16A, mais le câble qui dessert cette prise spécifique et la prise elle-même ne sont pas faits pour supporter une telle charge en permanence. La chaleur générée par l’effet Joule devient intense et localisée. C’est le scénario parfait pour une dégradation accélérée : l’isolant du câble s’amollit, les contacts dans la prise s’oxydent, augmentant la résistance et donc la chaleur, dans un cercle vicieux qui peut mener à la fusion et à l’incendie. Comme le souligne un guide sur le sujet, cette surchauffe des câbles représente de l’électricité payée mais gaspillée, tout en détruisant vos équipements.

Certains appareils, par leur nature « énergivore », ne devraient jamais être branchés sur des circuits partagés ou des multiprises. Ils exigent une attention particulière et, idéalement, un circuit qui leur est dédié. Voici les principaux coupables à surveiller :

• Radiateurs électriques mobiles (1500-2000W) : À brancher toujours directement sur une prise murale, jamais sur une multiprise.
• Sèche-cheveux (1800-2400W) : Leur usage est court mais intense. Éviter de les utiliser si d’autres appareils gourmands fonctionnent sur le même circuit.
• Bouilloires électriques (2000-3000W) : Très puissantes, elles doivent être si possible seules sur leur circuit pendant leur fonctionnement.
• Climatiseurs mobiles (2000-2500W) : Ils nécessitent une puissance importante et continue et devraient idéalement avoir leur propre circuit.

Le principe est simple : tout appareil qui produit beaucoup de chaleur (chauffage, cuisson, eau chaude) consomme énormément d’électricité et doit être traité avec un respect maximal.

Comment répartir 15 appareils sur 3 circuits au lieu de 1 pour diviser la charge par 3 ?

La solution la plus efficace contre la surcharge chronique n’est pas d’utiliser moins d’appareils, mais de mieux répartir la charge. Une installation électrique moderne est conçue comme un réseau d’autoroutes : plutôt que d’entasser tout le trafic sur une seule voie, on le distribue sur plusieurs circuits distincts. Le problème est que la plupart des utilisateurs ne connaissent pas le « plan » de leurs propres circuits. Le premier pas est donc de devenir le cartographe de votre propre installation.

Cette démarche, qui peut sembler technique, est en réalité très accessible. Il ne s’agit pas de démonter des prises, mais d’observer et de déduire. L’objectif est de savoir précisément quelle prise, quelle lampe ou quel appareil est connecté à quel disjoncteur dans votre tableau électrique. Une fois cette cartographie réalisée, la stratégie de répartition devient évidente. Vous pourrez déplacer un appareil gourmand (comme une imprimante laser) du circuit déjà chargé du bureau vers un circuit moins utilisé dans le couloir, par exemple.

Cette répartition est d’ailleurs au cœur des normes de sécurité. Par exemple, la norme NF C 15-100 conseille de limiter à 8 prises maximum par circuit de 16A, justement pour éviter les cumuls dangereux. En répartissant intelligemment, vous vous assurez qu’aucun circuit ne fonctionne en permanence près de sa limite, divisant ainsi la « fatigue » de votre installation et augmentant sa longévité.

En effectuant ce simple audit, vous passez d’un rôle d’utilisateur passif à celui de gestionnaire actif de la sécurité et de la durabilité de votre bien.

Pourquoi vos prises sont tièdes et vos câbles souples au toucher : les signaux d’une surcharge ?

Bien avant que le disjoncteur ne saute ou qu’une odeur de brûlé ne se manifeste, une installation électrique en souffrance envoie des signaux faibles. Apprendre à les reconnaître, c’est comme apprendre à déceler les premiers symptômes d’une maladie, ce qui permet d’intervenir avant qu’elle ne devienne critique. Ces signaux sont principalement sensoriels : ils impliquent la chaleur, l’odorat et parfois l’ouïe.

Une prise de courant ou un interrupteur tiède au toucher est le signal d’alarme le plus courant et le plus ignoré. Ce n’est pas normal. La chaleur indique qu’il y a une résistance anormale au passage du courant. Cette résistance peut provenir soit d’une surcharge continue sur le circuit, soit d’une mauvaise connexion à l’intérieur de la prise (des vis desserrées, par exemple). Dans les deux cas, c’est un point de chauffe qui dégrade le matériel. De même, un câble d’alimentation qui devient anormalement souple ou « mou » est un signe extrêmement grave : cela signifie que la chaleur a commencé à ramollir son isolant en plastique, le rapprochant de son point de fusion.

Pour vous aider à diagnostiquer la situation, voici un tableau récapitulatif des symptômes courants, de leur cause probable et de l’action immédiate à entreprendre.

Ne jamais sous-estimer ces signaux. Une prise tiède aujourd’hui peut être la source d’un incendie demain. La prudence et la réactivité sont vos meilleurs alliés.

Pourquoi un câble de 1,5 mm² fond si vous l’utilisez pour alimenter une plaque de cuisson ?

Utiliser un câble de section 1,5 mm² pour une plaque de cuisson est l’équivalent de vouloir faire passer le trafic d’une autoroute sur un chemin de campagne. C’est une erreur de dimensionnement critique qui ignore les lois fondamentales de la physique électrique. Un câble de 1,5 mm² est la section standard pour les circuits d’éclairage, conçue pour une intensité maximale de 10A (soit 2300W). Dans des conditions optimales, un câble de 1,5 mm² ne devrait jamais supporter plus de 3500 watts, et ce de manière non continue. Or, une plaque de cuisson moderne peut facilement réclamer 7400W (32A).

L’intensité qui va tenter de passer dans ce câble sous-dimensionné sera colossale. Mais le véritable facteur destructeur est une loi physique implacable, parfaitement résumée ici :

La chaleur produite n’est pas proportionnelle au courant, mais à son carré. Si on double l’intensité dans un câble, on génère quatre fois plus de chaleur.

– Guide technique NF C 15-100, Installation-renovation-electrique.com

Appliquons cela à notre exemple. Faire passer 32A dans un câble prévu pour 10A ne va pas simplement générer trois fois plus de chaleur. La chaleur sera proportionnelle au carré de l’intensité, soit environ dix fois plus de chaleur (32²/10² ≈ 10.24). Le câble est soumis à une production de chaleur pour laquelle il n’a absolument pas été conçu. La température monte en flèche en quelques secondes. L’isolant en PVC, dont le point de fusion se situe autour de 150-200°C, va littéralement fondre, exposant les conducteurs en cuivre et créant un risque de court-circuit et d’incendie immédiat.

C’est pourquoi la norme NF C 15-100 est si stricte : elle impose un circuit spécialisé pour les plaques de cuisson, avec un câble d’une section de 6 mm² et une protection par disjoncteur de 32A. Cette adéquation entre la section du câble, la puissance de l’appareil et la protection du disjoncteur est le triptyque fondamental de la sécurité électrique. Le non-respect d’un seul de ces trois piliers conduit inévitablement à la catastrophe.

Chaque appareil a des besoins spécifiques, et ignorer les exigences de dimensionnement des appareils les plus puissants, c’est jouer avec le feu au sens littéral du terme.

Surintensité par court-circuit : comment un contact de 0,01 seconde peut détruire une installation ?

Si la surcharge est une maladie lente, le court-circuit est un traumatisme violent et instantané. Il se produit lorsque deux conducteurs de polarité différente (phase et neutre, par exemple) entrent en contact direct. La résistance du circuit devient quasi nulle, et selon la loi d’Ohm (I=U/R), l’intensité du courant tend vers l’infini. En pratique, elle peut atteindre des milliers, voire des dizaines de milliers d’ampères en quelques millièmes de seconde. Ce phénomène libère une énergie explosive.

Les conséquences sont de deux ordres. D’abord, un effet thermique fulgurant : la chaleur extrême peut vaporiser le métal au point de contact, créant un arc électrique et projetant du métal en fusion. Ensuite, et c’est souvent sous-estimé, des forces électromagnétiques colossales. Un court-circuit génère un champ magnétique si puissant qu’il peut physiquement tordre les barres de cuivre dans un tableau électrique ou arracher les câbles de leurs borniers. C’est une force brute et mécanique qui peut dévaster une installation.

C’est ici qu’intervient la partie « magnétique » de votre disjoncteur. Contrairement à la protection thermique qui réagit lentement à la chaleur, le déclencheur magnétique est un électroaimant qui réagit en quelques millisecondes à une augmentation brutale de l’intensité. C’est une course contre la montre : le disjoncteur doit couper le courant avant que les forces destructrices n’aient le temps de causer des dommages irréversibles. La rapidité de cette protection est la seule chose qui sauve votre installation de la destruction. Malheureusement, les défaillances et surintensités restent une cause majeure de sinistres, avec 286 000 déclarations de dommages électriques recensées en 2021 en France.

Ne laissez pas le vieillissement silencieux de votre installation la rendre vulnérable. Une compréhension proactive de la surcharge et une répartition intelligente des charges sont les meilleures garanties pour la sécurité et la longévité de votre habitat.
