Câblage électrique : les techniques pour une installation propre, traçable et évolutive

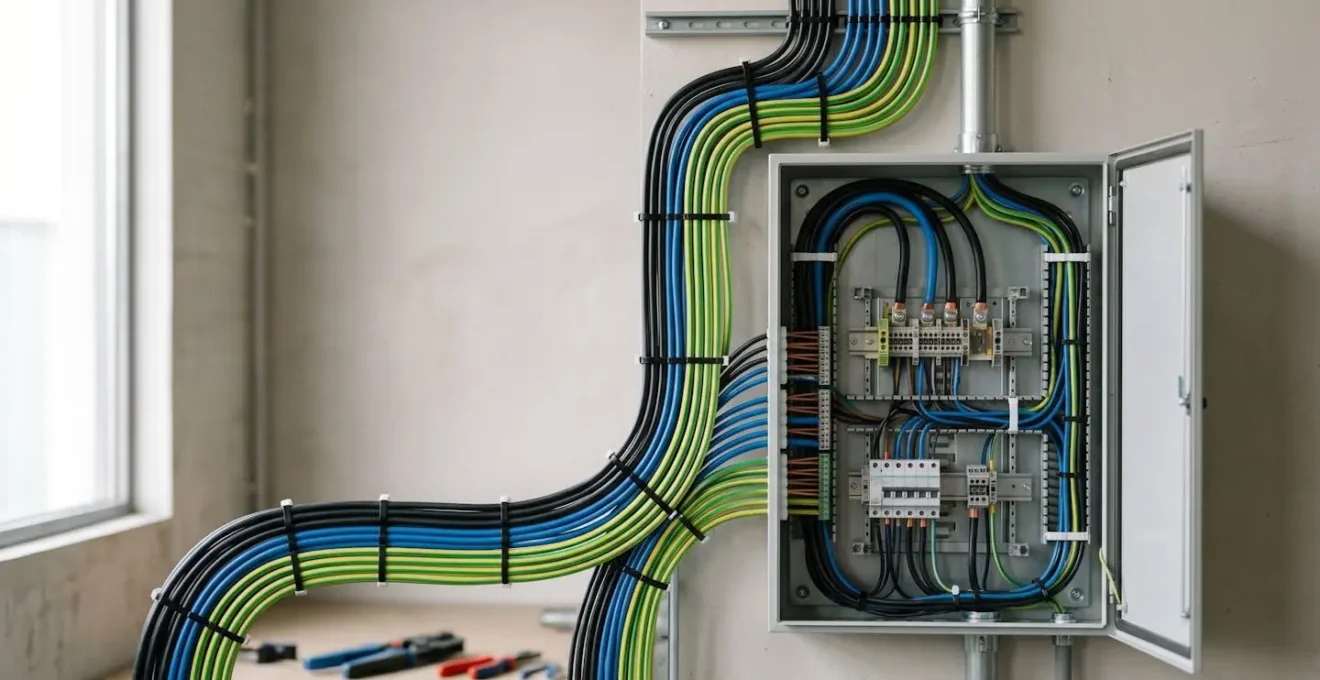

N’importe qui peut regarder un tableau électrique et juger de sa propreté. D’un côté, un enchevêtrement de fils chaotique, le fameux « plat de spaghettis ». De l’autre, des faisceaux de câbles parfaitement peignés, des courbes régulières, des étiquettes claires. Si la différence esthétique est évidente, l’écart de compétence qu’elle révèle est bien plus profond. Il ne s’agit pas seulement de « faire joli ». Il s’agit d’une philosophie de travail qui distingue le bricoleur pressé de l’artisan consciencieux.

L’approche commune se contente souvent de la conformité à la norme, comme la fameuse NF C 15-100 en France. On se concentre sur le calibre du disjoncteur, la section du fil, et on s’arrête là. Pourtant, la véritable maîtrise réside ailleurs, dans une succession de gestes précis et de décisions réfléchies qui assurent non seulement la sécurité, mais aussi la durabilité, la performance et surtout, l’évolutivité de l’installation. C’est ce que l’on nomme le travail dans les règles de l’art.

Mais si la véritable clé n’était pas seulement de suivre les règles, mais de comprendre l’intention derrière chaque geste ? Cet article n’est pas un simple tutoriel. C’est une immersion dans la pensée d’un électricien formateur, pour qui chaque câble tiré, chaque connexion serrée est une signature. Nous allons décortiquer les techniques et les « tours de main » qui font la différence entre une installation fonctionnelle et une installation professionnelle, conçue pour durer et s’adapter.

À travers ce guide, nous allons explorer les principes fondamentaux qui régissent un câblage d’excellence. Vous découvrirez pourquoi un professionnel prend son temps, comment il prépare son matériel et anticipe les problèmes, et comment ses choix garantissent une installation non seulement irréprochable aujourd’hui, mais aussi facile à maintenir et à faire évoluer demain.

Sommaire : Les secrets d’une installation électrique pérenne et soignée

• Pourquoi un électricien professionnel passe 30% de temps en plus sur le câblage que les amateurs ?
• Comment courber un câble électrique sans casser les conducteurs internes ni l’isolant ?
• Câblage apparent : chemin de câbles métallique, goulotte PVC ou tube IRL pour un garage ?
• L’erreur qui crée des interférences : mélanger courant fort et courant faible dans la même goulotte
• Comment identifier 25 câbles dans une gaine sans se tromper lors du raccordement final ?
• Comment passer un câble rigide de 25 mètres dans une gaine ICTA sans arracher la gaine isolante ?
• Câble rigide U1000 R2V ou fil souple H07VK : lequel pour une installation encastrée ?
• Connexions électriques : comment raccorder des fils pour éviter faux contacts et échauffements ?

Pourquoi un électricien professionnel passe 30% de temps en plus sur le câblage que les amateurs ?

La différence ne réside pas dans la lenteur, mais dans l’anticipation structurelle. Là où l’amateur voit une tâche à exécuter le plus vite possible – amener un point A à un point B –, le professionnel voit un système à construire. Ce temps supplémentaire est un investissement réparti sur trois axes majeurs : la planification, le « geste juste » et la pérennité.

Avant même de tirer le premier câble, l’artisan réfléchit au cheminement optimal, au peignage des faisceaux dans le tableau, à la réserve de longueur pour les interventions futures. Il ne tire pas un câble, il construit une autoroute d’énergie claire et lisible. Ensuite, chaque action est mesurée. Le dénudage est précis, les courbes sont douces, le serrage est contrôlé. Ce soin méticuleux n’est pas un luxe, c’est une prévention active contre les pannes, les faux contacts et les risques d’incendie. Il préserve l’intégrité du matériel et la sécurité des occupants.

Enfin, ce temps est aussi consacré à la préservation de l’outil de travail le plus important : le corps de l’électricien lui-même. Travailler dans des positions inconfortables, tirer sur des câbles avec force brute, sont des raccourcis qui se paient cher. Les troubles musculosquelettiques représentent une part écrasante des maladies professionnelles dans le secteur. Comme le confirment les données de l’Assurance Maladie, ces affections constituent près de 87% des maladies professionnelles dans le BTP. Prendre le temps de s’installer correctement, d’utiliser les bons outils et les bonnes postures, c’est garantir que l’on pourra exercer ce métier exigeant sur le long terme. Le temps passé n’est donc pas du temps perdu, c’est la signature de l’artisan qui pense à la fois à la longévité de son ouvrage et à la sienne.

Comment courber un câble électrique sans casser les conducteurs internes ni l’isolant ?

C’est un détail qui peut sembler anodin, mais qui est au cœur du savoir-faire de l’électricien : l’art de former un câble. Un angle droit brutal, un pli trop serré, et c’est la structure même du câble qui est compromise. À l’intérieur, l’âme en cuivre, même si elle ne casse pas immédiatement, subit un stress mécanique qui la fragilise. L’isolant, étiré au point de courbure, peut se fissurer ou perdre ses propriétés diélectriques, créant un point de faiblesse pour l’avenir.

La règle d’or est le respect du rayon de courbure. Il ne s’agit pas d’une estimation à la louche, mais d’une donnée technique fondamentale. Pour la plupart des câbles d’installation courants, les recommandations professionnelles imposent de respecter un rayon de courbure minimum de 6 à 12 fois le diamètre extérieur du câble. Concrètement, pour un câble R2V de 10 mm de diamètre, il faut imaginer le courber autour d’un objet d’au moins 6 cm de rayon (12 cm de diamètre). Oubliez les angles secs formés sur le coin d’un mur ; pensez plutôt à la courbe douce d’une canette de soda ou d’une bouteille.

Ce « geste juste » ne s’improvise pas. Il se pratique. Il s’agit de guider le câble avec la paume de la main et les doigts, plutôt que de le forcer. Le mouvement doit être progressif, en répartissant la contrainte sur plusieurs centimètres. Cette technique assure non seulement l’intégrité du câble, mais elle confère aussi à l’installation sa propreté visuelle, signature d’un travail maîtrisé.

Comme le montre cette image, le formage correct d’un câble n’est pas une lutte mais un accompagnement. La courbe est ample et régulière, sans point de pincement. C’est cette attention au détail qui garantit que le chemin de l’énergie sera fluide et sécurisé pour des années, sans risque de points chauds ou de défauts d’isolement créés par un geste trop brutal.

Câblage apparent : chemin de câbles métallique, goulotte PVC ou tube IRL pour un garage ?

Le choix du mode de pose en apparent, typique des locaux techniques comme les garages, les ateliers ou les caves, n’est pas qu’une question d’esthétique. Il est dicté par des contraintes pratiques : robustesse, évolutivité et facilité d’intervention. Trois solutions principales s’offrent à l’électricien, chacune avec ses avantages et ses domaines de prédilection.

Le tube IRL (Isolant Rigide Lisse) est la solution la plus basique. Souvent gris, il offre une bonne protection mécanique contre les chocs. C’est une option économique pour des circuits simples et définitifs, comme l’alimentation d’un point lumineux ou d’une prise unique. Son principal inconvénient est son manque de flexibilité : tout ajout ou modification de circuit nécessite de tirer de nouvelles longueurs de tube.

La goulotte en PVC représente une avancée en termes d’évolutivité. Son couvercle clipsable permet un accès facile pour ajouter ou retirer des conducteurs. Elle est idéale pour regrouper plusieurs circuits le long d’un mur, par exemple pour desservir un établi avec éclairage, prises de courant et circuits spécialisés. Cependant, sa résistance mécanique est inférieure à celle du tube IRL ou du chemin de câbles, et elle peut mal vieillir si exposée aux UV ou à de fortes variations de température.

Enfin, le chemin de câbles métallique (souvent en treillis ou en tôle perforée) est la solution professionnelle par excellence pour les installations denses. C’est le choix roi pour distribuer un grand nombre de câbles depuis le tableau principal. Son principal atout est l’accessibilité totale et l’évolutivité. Comme le souligne la documentation technique de fabricants spécialisés, les chemins de câbles permettent une excellente ventilation et facilitent l’identification et le remplacement des câbles. Ils offrent une robustesse maximale et permettent de gérer facilement la séparation des courants, un point crucial que nous aborderons ensuite.

L’erreur qui crée des interférences : mélanger courant fort et courant faible dans la même goulotte

C’est une erreur classique du débutant, motivée par une logique d’économie et de simplicité apparente : « Puisque je passe une goulotte, autant tout mettre dedans ! ». L’idée de faire cohabiter un câble d’alimentation 230V avec un câble réseau RJ45 ou une liaison d’antenne TV semble pratique, mais c’est la porte ouverte à un monde de dysfonctionnements invisibles et difficiles à diagnostiquer.

Le principe physique est simple : tout câble parcouru par un courant alternatif (courant fort) génère un champ électromagnétique autour de lui. Ce champ, tel une onde radio, peut « contaminer » les conducteurs voisins. Pour les câbles de puissance, cela n’a aucune incidence. Mais pour les câbles de communication (courants faibles), qui transportent des signaux de faible tension et haute fréquence, cette induction est un véritable poison. Elle se traduit par des parasites, une dégradation du signal, une perte de débit sur le réseau internet, des « pixels » sur l’image TV ou des grésillements dans un système audio. C’est l’ennemi invisible de toute installation moderne.

Pour cette raison, la norme NF C 15-100, et plus généralement les règles de l’art, sont formelles. Les courants forts et les courants faibles doivent circuler dans des chemins physiquement séparés. Si leur croisement est inévitable, il doit se faire à 90 degrés pour minimiser l’interaction. Pour des cheminements parallèles, une distance minimale est à respecter. Bien que des goulottes à cloisons de séparation existent, la pratique professionnelle la plus sûre reste de créer deux réseaux de goulottes distincts. La recommandation est de maintenir un écart d’au moins 30 cm entre les deux circuits pour éviter tout phénomène de couplage parasite.

Cette image illustre parfaitement le concept : deux mondes qui coexistent sans se mélanger. Le respect de cette séparation est l’une des signatures les plus évidentes d’une installation électrique pensée pour la performance et la fiabilité, particulièrement dans un monde où la connectivité est devenue aussi essentielle que l’énergie.

Comment identifier 25 câbles dans une gaine sans se tromper lors du raccordement final ?

Imaginez la scène : vous êtes face à une boîte de dérivation ou un tableau électrique où arrivent des dizaines de câbles noirs ou de gaines grises, tous identiques. Comment savoir lequel alimente la prise de la chambre, l’éclairage du salon ou le volet roulant ? Tenter de le deviner au hasard est une perte de temps et un risque d’erreur. La clé, une fois de plus, est l’anticipation. Le repérage des câbles ne se fait pas à la fin, mais tout au long du processus de tirage.

La méthode la plus rigoureuse, bien que fastidieuse, est la tenue d’un registre de câblage. Avant de commencer, chaque circuit est listé sur un document (papier ou numérique) avec un identifiant unique (ex: P-CH1 pour Prise Chambre 1), sa fonction, son point de départ (disjoncteur) et son point d’arrivée. Chaque câble est ensuite étiqueté avec cet identifiant à ses deux extrémités avant même d’être tiré. C’est la méthode « zéro défaut », mais elle demande une discipline de fer.

Des techniques plus visuelles et rapides existent et sont souvent combinées par les professionnels pour une efficacité maximale :

• L’étiquetage progressif : On utilise des marqueurs de câbles numérotés ou des étiqueteuses professionnelles. Une étiquette est posée à chaque extrémité du câble au moment du tirage. C’est simple, fiable et permet une grande finesse d’identification.
• Le code couleur : À l’aide de rubans adhésifs de couleur (scotchs d’électricien), on peut créer un code simple. Par exemple, rouge pour les prises, jaune pour l’éclairage, vert pour les volets roulants. En enroulant un morceau de ruban de la couleur correspondante à chaque extrémité, l’identification devient instantanée lors du peignage et du raccordement.
• Le repéreur de câbles (« Fox and Hound ») : Pour les cas complexes ou les rénovations sur des installations non repérées, cet outil est un sauveur. Un générateur de tonalité (le « Fox ») est branché sur une extrémité du câble, et une sonde de réception (le « Hound ») permet de retrouver ce câble dans un faisceau par simple balayage, même sans contact électrique.

Un travail soigné va au-delà de la simple étiquette. Il inclut le « peignage » des câbles, qui consiste à les organiser en nappes plates et ordonnées à l’entrée du tableau. Ce n’est pas seulement esthétique : cela facilite grandement la ventilation, l’identification et les interventions ultérieures. Un tableau peigné est un tableau qui respire et qui se lit comme un livre ouvert.

Comment passer un câble rigide de 25 mètres dans une gaine ICTA sans arracher la gaine isolante ?

Tirer un câble sur une longue distance, surtout avec des coudes, est l’un des défis physiques du métier. La tentation est grande de tirer de toutes ses forces, mais c’est le meilleur moyen de coincer le câble, d’endommager son isolant ou pire, d’arracher le tire-fil intégré à la gaine ICTA, rendant la suite de l’opération quasi impossible. La force brute est l’ennemie de l’électricien ; la technique est son alliée.

Le succès de l’opération repose sur la réduction maximale des frictions. Plusieurs astuces de professionnels, souvent combinées, permettent de venir à bout des tirages les plus récalcitrants. La première consiste à bien préparer le câble. Plutôt que d’attacher simplement le tire-fil au conducteur, on réalise une « tête de tirage » profilée. On dénude quelques centimètres, on replie les conducteurs sur eux-mêmes pour former une boucle, puis on enroule le tout fermement avec du ruban adhésif d’électricien pour créer une pointe lisse qui glissera plus facilement.

L’utilisation d’un lubrifiant spécifique est également un game-changer. Attention, il ne faut jamais utiliser de savon, de liquide vaisselle ou de graisse, qui peuvent attaquer chimiquement l’isolant du câble à long terme. Seuls les lubrifiants conçus pour cet usage (souvent à base d’eau ou de silicone) sont acceptables. Une noisette appliquée sur la tête de tirage et à l’entrée de la gaine peut diviser l’effort de traction par deux. Enfin, le travail d’équipe est souvent la clé.

Cette approche synchronisée est fondamentale : une personne pousse le câble dans la gaine en le guidant pour éviter les nœuds, tandis que l’autre tire sur le tire-fil par à-coups brefs et réguliers, plutôt qu’en une traction continue qui augmente le risque de blocage. C’est la combinaison de ces gestes techniques qui transforme une épreuve de force en une opération maîtrisée.

Câble rigide U1000 R2V ou fil souple H07VK : lequel pour une installation encastrée ?

C’est une question fondamentale qui se pose sur tout chantier résidentiel. D’un côté, le câble noir et robuste U1000 R2V (souvent appelé simplement R2V), de l’autre, l’ensemble des fils de couleur H07VK que l’on passe dans une gaine ICTA. Si les deux solutions sont conformes à la norme NF C 15-100 pour une installation encastrée, elles répondent à des logiques et des usages différents. Comprendre leurs spécificités est crucial pour faire le bon choix.

Le câble rigide U1000 R2V est un « tout-en-un ». Il possède sa propre gaine de protection mécanique noire, en plus de l’isolation propre à chaque conducteur. Cette double protection lui permet d’être posé directement dans les vides de construction (derrière une cloison, dans un faux-plafond) sans nécessairement être sous conduit, bien que cela reste recommandé. Sa rigidité le rend idéal pour les lignes droites et les alimentations principales (liaison entre tableaux, alimentation de chauffe-eau, etc.), mais plus difficile à manipuler dans les boîtes de dérivation et les tableaux.

Le fil souple H07VK, lui, ne peut jamais être posé nu. Il doit impérativement être protégé dans un conduit (gaine ICTA le plus souvent). La logique est différente : on pose d’abord le réseau de gaines vides, puis on tire l’ensemble des fils nécessaires (phase, neutre, terre) en une seule fois. Sa grande souplesse est un atout majeur pour le câblage final des appareillages et des tableaux électriques, où il permet des raccordements propres et sans contrainte mécanique sur les bornes. C’est la solution la plus répandue pour les circuits terminaux (prises, éclairage) en France.

Le tableau suivant synthétise les caractéristiques clés pour vous aider à décider en fonction de votre application spécifique, une comparaison utile comme le montre cette analyse comparative des solutions de câblage.

Connexions électriques : comment raccorder des fils pour éviter faux contacts et échauffements ?

Nous arrivons au point le plus critique de toute l’installation électrique : la connexion. C’est ici que 90% des pannes et des risques d’incendie prennent naissance. Un câble parfaitement tiré et repéré ne sert à rien si la connexion à son extrémité est défaillante. Un faux contact, c’est un point de résistance anormale dans le circuit. Sous l’effet du courant, cette résistance génère de la chaleur par effet Joule. L’échauffement dégrade les isolants, augmente encore la résistance, et le cercle vicieux peut mener jusqu’à l’arc électrique et l’incendie.

La fiabilité d’une connexion repose sur deux piliers : une préparation irréprochable du conducteur et un serrage maîtrisé. Pour les fils souples (H07VK), il est formellement interdit de torsader les brins avant de les insérer dans une borne à vis. Cette pratique, bien que répandue, concentre le serrage sur quelques brins extérieurs seulement, créant une connexion peu fiable et dangereuse. La règle de l’art impose l’utilisation d’embouts de câblage sertis avec une pince adéquate. Cet embout solidarise tous les brins et offre une surface de contact parfaite et durable avec la borne.

Le serrage, quant à lui, ne doit être ni trop faible (risque de faux contact) ni trop fort (risque d’endommager le conducteur ou la borne). Les disjoncteurs et appareils modulaires modernes indiquent souvent le couple de serrage préconisé (ex: 2 N.m). L’utilisation d’un tournevis dynamométrique, bien que rare chez les amateurs, est la seule garantie d’un serrage parfait et reproductible. C’est la signature ultime du travail soigné.

Pour transformer ces connaissances en maîtrise, la prochaine étape consiste à planifier votre prochain chantier, petit ou grand, avec cette philosophie du geste juste et de l’anticipation en tête à chaque étape.
