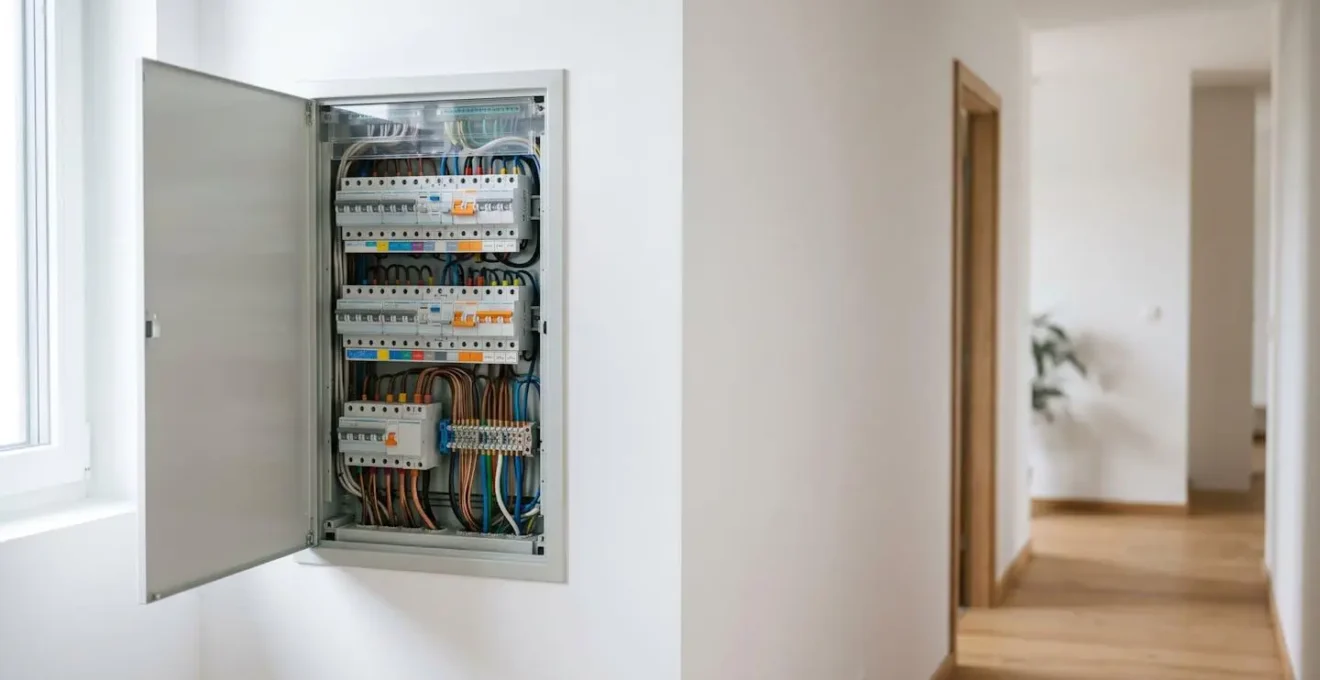

Circuit électrique domestique : comment le concevoir pour éviter surcharges et pannes ?

Valider le plan électrique de sa future maison est l’un des moments les plus décisifs et pourtant les plus sous-estimés d’un projet de construction ou de rénovation. Face aux schémas de l’électricien, beaucoup de propriétaires se retranchent derrière le respect de la norme NF C 15-100, la considérant comme une garantie absolue de qualité. C’est une première étape essentielle, mais qui s’avère souvent insuffisante sur le long terme. Qui n’a jamais pesté contre une prise cachée derrière un canapé, ou réalisé trop tard qu’il manquait un circuit dédié pour la nouvelle borne de recharge du véhicule électrique ?

Le piège est de voir l’installation électrique comme une simple commodité technique, alors qu’elle constitue l’architecture invisible de votre confort quotidien. La véritable réflexion stratégique ne consiste pas à cocher les cases de la réglementation, mais à concevoir le réseau comme le système nerveux central de votre habitat, un système capable de s’adapter à l’évolution de votre famille, de vos équipements et de vos habitudes pour les vingt prochaines années. La clé n’est pas tant de savoir « combien » de circuits installer, mais « pourquoi » et « comment » les organiser intelligemment.

Cet article vous propose de dépasser la simple conformité pour adopter une vision de concepteur. Nous allons explorer, point par point, les logiques d’usage, les anticipations physiques et les stratégies d’évolutivité qui transforment une installation « normée » en une installation véritablement performante, fiable et pérenne.

Pourquoi une maison de 120 m² nécessite au minimum 8 circuits alors qu’un studio en a 4 ?

La différence de circuits entre un studio et une maison ne s’explique pas seulement par la surface, mais surtout par la multiplication exponentielle des usages et des équipements. Une simple analyse de la norme peut être trompeuse. Si elle impose des minimums, elle ne reflète que rarement la réalité de nos modes de vie modernes. En effet, une étude récente révèle qu’une maison moderne compte en moyenne 99 équipements électriques, un chiffre qui grimpe jusqu’à 118 en maison individuelle. Chaque équipement représente une charge potentielle et justifie une segmentation plus fine du réseau.

Un studio, même bien équipé, concentre les fonctions (dormir, cuisiner, travailler) dans un espace réduit. Une maison de 120 m², elle, les distribue et les spécialise : bureau dédié au télétravail, buanderie, cuisine familiale, espace multimédia, extérieur aménagé… Chaque zone développe des besoins spécifiques qui, pour des raisons de sécurité et de confort, doivent être isolés sur des circuits distincts. Un disjoncteur qui saute à cause d’un grille-pain ne doit pas couper l’ordinateur en pleine visioconférence ou l’éclairage de tout un étage. La multiplication des circuits est donc une stratégie de résilience.

En somme, penser qu’il suffit de doubler le nombre de circuits pour une surface double est une erreur. La conception doit plutôt s’appuyer sur une cartographie précise des « pôles de consommation » prévus dans l’habitat. Plus ces pôles sont nombreux et spécialisés, plus le nombre de circuits devra être élevé pour garantir une distribution fluide, sécurisée et sans interruption.

Comment répartir vos 18 circuits entre éclairage, prises, cuisine, chauffage et volets roulants ?

Répartir 18 circuits ne se résume pas à une simple affectation arithmétique. C’est un exercice de hiérarchisation stratégique qui doit garantir la sécurité, le confort et la facilité de maintenance. La première étape consiste à classer les circuits par ordre de criticité. Les circuits de la cuisine (plaque, four) et du bureau de télétravail sont vitaux et doivent être protégés en priorité, souvent sous un interrupteur différentiel de type A. Viennent ensuite les circuits de confort (volets roulants, VMC, chauffage) et enfin les circuits standards (prises des chambres, éclairage des couloirs).

Une fois cette hiérarchie établie, l’organisation visuelle dans le tableau électrique devient primordiale. L’image ci-dessous illustre une répartition logique où les circuits sont regroupés par zones ou par fonctions, facilitant ainsi toute intervention future.

Comme le montre ce schéma, une bonne pratique est d’adopter le « panachage de sécurité ». Ce principe consiste à répartir les points lumineux et les prises d’une même grande pièce de vie (un salon ouvert sur une salle à manger, par exemple) sur deux circuits distincts. Ainsi, en cas de défaillance d’un circuit, la pièce n’est jamais plongée dans le noir complet, garantissant un éclairage minimal. De même, ne mettez pas tous les éclairages extérieurs sur une seule ligne ; séparez la façade de l’arrière du jardin pour une gestion plus fine et une sécurité accrue.

Enfin, l’étiquetage est la touche finale de cette architecture. Oubliez les codes cryptiques comme « PC CH1 ». Privilégiez des descriptions claires et complètes : « Prises Bureau & Chambre d’amis » ou « Éclairage Ouest & Volets roulants Salon ». Un tableau bien étiqueté est un tableau compréhensible par tous, même dix ans plus tard, sans avoir à tester chaque disjoncteur un par un.

VMC, congélateur, alarme : circuit dédié ou partagé pour les équipements H24 ?

La question de dédier un circuit à un équipement fonctionnant en continu relève d’un arbitrage entre coût et sécurité. Pour des appareils comme la VMC (Ventilation Mécanique Contrôlée), le congélateur ou le système d’alarme, la réponse est sans équivoque : le circuit dédié n’est pas un luxe, c’est une nécessité stratégique. Regrouper l’un de ces équipements avec d’autres appareils, c’est prendre le risque qu’un défaut sur un simple chargeur de téléphone provoque la coupure de votre système de sécurité ou, pire, la décongélation de toutes vos réserves alimentaires.

Le surcoût initial doit être mis en perspective avec les risques évités. Selon les estimations du marché, le surcoût d’installation d’un circuit dédié se situe entre 150 à 250 euros. Ce montant est dérisoire comparé à la valeur du contenu d’un congélateur ou au sentiment de sécurité qu’apporte une alarme fonctionnelle. Il s’agit d’un investissement dans la tranquillité d’esprit. Pour ces équipements critiques, le circuit doit être directement raccordé au tableau, avec son propre disjoncteur, sans aucune autre prise ou point lumineux en dérivation.

Cette logique d’isolement va au-delà de la simple protection. Elle facilite également la maintenance. En cas de problème sur la VMC, par exemple, il est possible de couper son alimentation pour intervenir en toute sécurité sans impacter le reste de l’installation. C’est un principe fondamental de l’architecture électrique : isoler pour mieux protéger et maintenir. Pour des équipements moins critiques mais fonctionnant 24h/24, comme une box internet, un circuit dédié n’est pas obligatoire mais reste fortement recommandé, surtout dans un contexte de télétravail intensif où une connexion stable est primordiale.

L’erreur des maisons en longueur : créer un circuit de 40 mètres qui fait baisser la tension de 10V

Dans la conception d’un circuit, on pense souvent à la puissance et à l’intensité, mais on oublie un facteur physique fondamental : la distance. Plus un câble est long, plus il oppose de résistance au passage du courant, ce qui provoque une « chute de tension ». Concrètement, si vous avez 230V au départ de votre tableau, vous pourriez n’en avoir que 220V, voire moins, au bout d’une prise située à 40 mètres. Cette baisse de tension n’est pas anodine : elle peut entraîner un fonctionnement dégradé des appareils (un four qui chauffe moins vite, un moteur qui peine) et une surchauffe des câbles.

Pour éviter ce phénomène, la réglementation est claire : la norme NF C 15-100 limite la chute de tension à 3% maximum pour les circuits terminaux (éclairage et prises), soit une perte d’environ 6,9V. Dans les faits, pour garantir une qualité optimale, il est recommandé de viser 2%. Pour respecter ce seuil, la seule solution est d’adapter la section (le diamètre) du câble en cuivre à la longueur et à l’intensité du circuit. Un câble de 1,5 mm² standard pour un éclairage devient insuffisant sur de longues distances et doit être remplacé par un câble de 2,5 mm² ou même 4 mm².

Le tableau suivant, basé sur des calculs de chute de tension, illustre comment la section du câble doit augmenter avec la distance pour une même intensité, afin de maintenir la performance de l’installation.

La stratégie pour une maison en longueur n’est donc pas de tirer des câbles à l’infini, mais de scinder le réseau. Au lieu d’un seul long circuit de prises pour tout un couloir, il est plus judicieux de créer deux circuits plus courts partant du tableau. Si la distance est vraiment importante (dépendance, fond de jardin), la mise en place d’un tableau divisionnaire secondaire devient la solution la plus pertinente et économique, car elle évite d’investir dans des câbles de très grosse section, souvent coûteux et difficiles à poser.

Comment prévoir 20% de place libre dans votre tableau pour les évolutions futures ?

L’une des règles les plus connues de la norme NF C 15-100 est l’obligation de prévoir une réserve d’emplacements dans le tableau électrique. Spécifiquement, la norme NF C 15-100 impose une réserve de 20% des modules disponibles. Cependant, considérer cette règle comme un simple objectif à atteindre est une vision à court terme. Dans la réalité, 20% est un minimum absolu qui peut s’avérer rapidement insuffisant face à l’accélération des innovations technologiques : borne de recharge pour véhicule électrique, installation de panneaux photovoltaïques, modules de domotique pour la gestion de l’énergie, pompe à chaleur…

Penser le tableau électrique comme un « capital évolutif » est une approche bien plus stratégique. Au lieu de viser le minimum normatif, un concepteur avisé recommandera de prévoir une réserve effective de 30 à 50%. Ce n’est pas seulement une question de place pour des disjoncteurs supplémentaires, mais aussi d’espace en volume pour accueillir des modules plus encombrants comme des contacteurs, des télérupteurs ou des systèmes de mesure de consommation. Un tableau légèrement surdimensionné à la construction est un investissement marginal comparé au coût et à la complexité d’ajouter un second tableau dix ans plus tard.

L’anticipation ne s’arrête pas au tableau. Elle doit se matérialiser dans les murs. Lors de la construction ou de la rénovation, le passage de gaines techniques vides (« fourreaux ») vers des points stratégiques (garage, toiture, abri de jardin, compteur) est une précaution extrêmement rentable. Ces gaines en attente permettront de tirer de nouveaux câbles à l’avenir sans avoir à rouvrir les murs, transformant une opération lourde et coûteuse en une simple intervention de tirage.

Comment positionner vos prises et interrupteurs pour ne pas regretter dans 10 ans ?

Le positionnement de l’appareillage électrique est l’un des détails qui a le plus d’impact sur le confort de vie au quotidien. Une erreur à ce stade peut générer des frustrations pendant des décennies. La tentation est grande de répartir les prises uniformément le long des murs, mais c’est ignorer la logique la plus fondamentale : l’électricité doit servir l’ameublement, et non l’inverse. C’est pourquoi la meilleure méthode est celle du « parcours mobilier ». Avant même de tirer le premier câble, il est impératif de dessiner un plan de chaque pièce avec la disposition future des meubles principaux : lit, canapé, bureau, bibliothèque, plan de travail…

Ce n’est qu’une fois ce plan validé que l’on peut positionner intelligemment les prises. Au lieu d’une prise isolée au milieu d’un mur qui sera inévitablement cachée par un meuble, privilégiez des blocs de 3 ou 4 prises groupées dans les angles ou à proximité des « zones de vie » (près du canapé, du bureau, de la table de chevet). Systématisez la pose d’une prise de courant à côté de chaque prise de communication (RJ45, TV) pour créer des pôles multimédias propres et éviter les multiprises disgracieuses. Anticipez également les besoins de charge mobile en intégrant des prises avec ports USB-C intégrés dans des endroits stratégiques comme la tête de lit, le plan de travail de la cuisine ou près de l’entrée.

Concernant les hauteurs, si la norme est un guide utile (par exemple, la norme impose une hauteur d’interrupteurs comprise entre 90 cm et 130 cm du sol), le bon sens et l’ergonomie doivent primer. Placez l’interrupteur d’entrée de pièce du côté de la poignée de porte, et non derrière. Dans une cuisine, les prises doivent être au-dessus du plan de travail, mais pas trop près de l’évier ou des plaques de cuisson. C’est cette micro-optimisation, pensée en fonction de vos gestes quotidiens, qui fera toute la différence.

Comment répartir les prises électriques selon la NF C 15-100 : combien par pièce minimum ?

La norme NF C 15-100 fournit un cadre précis et obligatoire concernant le nombre minimal de prises de courant par pièce. Ce cadre a été conçu pour garantir un niveau de confort de base et limiter l’usage dangereux de rallonges et de multiprises. Il est essentiel de connaître ces minimums, non pas pour s’y limiter, mais pour s’assurer que le socle de base de votre installation est solide. Il faut garder à l’esprit que ces chiffres représentent un plancher, et que les besoins réels sont souvent supérieurs.

Le tableau ci-dessous synthétise les exigences minimales de la norme pour les pièces principales d’un logement. Il distingue les prises non spécialisées (pour les appareils courants) des circuits spécialisés dédiés aux gros électroménagers.

Au-delà du nombre de prises par pièce, la norme impose également une règle sur le nombre de prises par circuit pour éviter les surcharges. Ainsi, la norme limite chaque circuit à 8 prises max (1,5mm²) ou 12 prises max (2,5mm²). D’un point de vue stratégique, il est souvent plus judicieux de créer davantage de circuits avec moins de prises sur chacun. Par exemple, au lieu d’un seul circuit avec 12 prises pour deux chambres, il est préférable de créer deux circuits de 6 prises chacun. Cette segmentation offre une meilleure répartition de la charge et une plus grande résilience : un problème sur un circuit n’impactera qu’une seule chambre.

En conclusion, utilisez ces chiffres comme un point de départ pour votre discussion avec l’électricien. Évaluez vos besoins réels pièce par pièce, en vous projetant dans vos usages quotidiens, et n’hésitez jamais à dépasser ces minimums pour obtenir un confort optimal et une installation véritablement pérenne.

Réseau électrique d’un bâtiment : comment structurer la distribution sur plusieurs étages et zones ?

Lorsque l’on passe de la conception d’un appartement à celle d’une maison sur plusieurs niveaux ou d’un bâtiment avec des zones distinctes (habitation, atelier, dépendance), la complexité de la distribution électrique change d’échelle. La simple multiplication des circuits depuis un unique tableau principal montre vite ses limites. La stratégie la plus robuste et la plus économique consiste à adopter une architecture décentralisée, basée sur l’utilisation de tableaux divisionnaires.

Un tableau divisionnaire est un tableau secondaire qui est alimenté par le tableau principal via un câble de forte section. Il permet de créer un « hub » électrique local pour un étage ou une zone spécifique. Cette approche présente deux avantages majeurs. Premièrement, elle permet de gérer la chute de tension de manière beaucoup plus efficace. Au lieu de tirer des dizaines de câbles de petite section sur de longues distances, on tire un seul gros câble jusqu’au tableau divisionnaire, limitant ainsi les pertes. Deuxièmement, elle simplifie considérablement la gestion et la maintenance : chaque zone dispose de ses propres protections, rendant les interventions plus rapides et plus sûres.

Le dimensionnement de la liaison entre le tableau principal et le tableau divisionnaire (ou entre le compteur Enedis et le tableau principal pour les maisons isolées) est critique. Comme le montre une analyse technique, pour une maison située à 100 mètres du compteur avec un contrat standard, la section du câble d’alimentation doit être très importante (jusqu’à 70mm² en cuivre) pour respecter la chute de tension maximale de 2%. Dans de tels cas, l’installation d’un tableau divisionnaire devient non seulement une option, mais une nécessité économique et technique. Cette logique de structuration est la marque d’une conception professionnelle qui voit le réseau non pas comme une série de lignes, mais comme un système nerveux organisé avec des points de distribution stratégiques.

En définitive, concevoir son circuit électrique est un dialogue constant entre la norme, vos besoins actuels et, surtout, votre vision du futur. En appliquant ces principes de hiérarchisation, d’anticipation et de logique d’usage, vous transformez une contrainte technique en un puissant levier de confort et de valorisation de votre patrimoine. La prochaine étape est de traduire cette vision en un plan concret et détaillé avec votre électricien.
