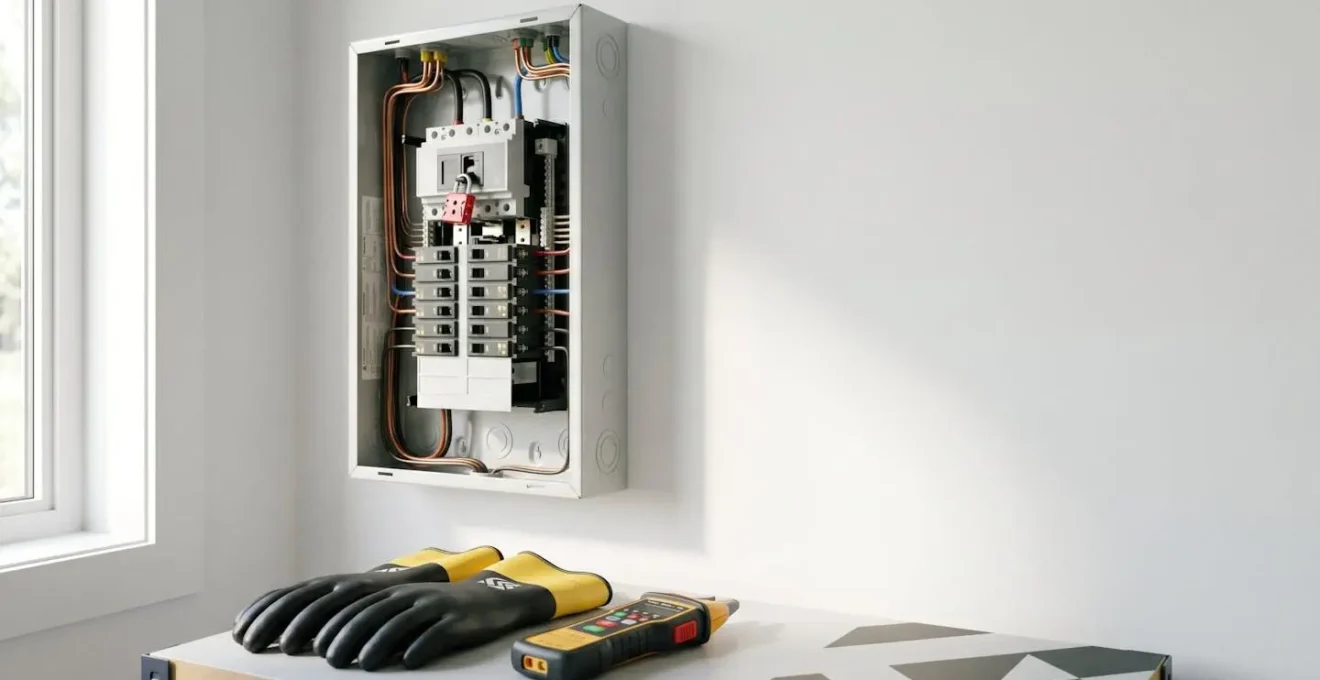

Intervention électrique sécurisée avec équipements de protection sur tableau électrique résidentiel
Publié le 16 mai 2024

L’intervention sur une panne électrique n’est pas une course au résultat, mais l’application d’un protocole de sécurité non-négociable.

  • La consignation complète n’est pas une perte de temps, c’est la seule garantie contre une remise sous tension accidentelle.
  • La Vérification d’Absence de Tension (VAT) est une procédure en trois temps (avant, pendant, après) qui seule certifie le risque zéro.

Recommandation : Intégrez la méthode de diagnostic en 7 étapes, où la sécurisation est la première phase impérative avant même de réfléchir à la panne.

Face à une panne électrique, l’urgence est souvent de rétablir le courant. C’est une erreur fondamentale. Pour un professionnel habilité, un agent de maintenance ou un bricoleur averti, l’unique priorité n’est pas de trouver la panne, mais de maîtriser le risque. L’instinct pousse à agir vite, à tester, à suspecter un disjoncteur. Pourtant, l’expérience et les statistiques démontrent que l’accident ne prévient pas. Il survient lorsque la procédure est court-circuitée au profit de la rapidité. L’habitude, la connaissance supposée de l’installation, ou la simplicité apparente de la tâche sont les premiers facteurs de danger.

Cet article n’est pas une liste d’astuces. C’est un rappel à l’ordre procédural. Nous allons déconstruire l’idée qu’un dépannage efficace est un dépannage rapide. L’efficacité réside dans la méthode, dans l’application rigoureuse d’un algorithme de sécurité qui dissocie l’objectif (intervenir sans accident) du résultat (la panne réparée). Il ne s’agit pas de « penser à couper le courant », mais de suivre une séquence de gestes qui rendent l’électrocution matériellement impossible. C’est la différence entre un amateur qui a de la chance et un professionnel qui la maîtrise.

Nous allons donc dérouler, étape par étape, ce protocole non-négociable. De la justification de la consignation à la méthode de diagnostic infaillible qui intègre la sécurité comme point de départ, chaque section a pour but de transformer vos interventions. L’objectif est clair : finir chaque dépannage en parfaite santé.

Pourquoi consigner une installation prend 15 minutes mais évite 95% des accidents électriques ?

L’argument principal contre la consignation est le temps. « Juste pour un luminaire, c’est trop long ». C’est une vision à court terme qui ignore une réalité brutale : la quasi-totalité des accidents graves auraient pu être prévenus. Selon les experts en sécurité, une procédure de consignation rigoureuse permet d’éviter jusqu’à 95% des accidents électriques graves. Ce n’est pas une simple précaution, c’est une assurance-vie. Quinze minutes de procédure face à des conséquences irréversibles : le calcul est vite fait.

La consignation n’est pas simplement « couper le disjoncteur général ». C’est un processus formel qui garantit deux choses : l’installation est hors tension, et elle le restera quoi qu’il arrive. Elle élimine non seulement le risque électrique direct, mais aussi le risque humain, comme un collègue ou un membre de la famille qui réenclenche le courant sans savoir que vous intervenez. Ce processus se décompose en plusieurs phases critiques : la séparation (isoler toutes les sources), la condamnation (verrouiller physiquement), l’identification (s’assurer qu’on travaille au bon endroit), et enfin la VAT (Vérification d’Absence de Tension), qui est le point culminant et la seule preuve tangible de sécurité.

Considérer ces 15 minutes comme une perte de temps est une faute professionnelle. C’est le temps incompressible de la certification du risque zéro. C’est l’investissement minimal pour garantir que l’intervention se terminera bien.

Comment sécuriser une intervention électrique en 3 gestes : couper, vérifier, verrouiller ?

Pour intégrer la sécurité comme un automatisme, il est utile de la résumer en un mantra simple et puissant : le protocole CVV (Couper, Vérifier, Verrouiller). C’est une simplification pédagogique de la consignation, mais elle en capture l’essence. Chaque étape est séquentielle et obligatoire. En pratique, ce protocole s’étend même à une étape préliminaire, transformant le CVV en CCVV.

La méthode complète se décline ainsi en quatre gestes fondamentaux :

  • Communiquer : Avant même de toucher au tableau, informer toutes les personnes présentes sur le site. Prévenir qu’une coupure va avoir lieu et qu’une intervention est en cours est la première barrière contre les réarmements intempestifs.
  • Couper : Actionner l’organe de coupure approprié pour séparer l’installation ou le circuit concerné de toute source d’alimentation. Il s’agit du geste de séparation.
  • Vérifier : Utiliser un Vérificateur d’Absence de Tension (VAT) pour confirmer que le circuit est bien hors tension. C’est l’étape la plus critique, car elle seule prouve l’efficacité de la coupure.
  • Verrouiller : Condamner mécaniquement l’organe de coupure avec un cadenas et apposer une signalisation claire. Ce geste empêche physiquement toute remise sous tension accidentelle.

Ce protocole CCVV n’est pas une option, c’est l’algorithme de sécurité de base pour toute personne intervenant sur une installation électrique. Le respecter à la lettre, dans cet ordre précis, est le seul moyen de garantir un environnement de travail sûr.

Comment vérifier l’absence de tension en 3 étapes sans risquer l’électrocution ?

La Vérification d’Absence de Tension (VAT) est le seul acte qui certifie que vous pouvez travailler en sécurité. Un simple multimètre n’est pas un outil de sécurité normatif pour cette tâche. Seul un appareil dédié, conforme à la norme EN 61243-3, avec des signaux sonores ET lumineux, est acceptable. La procédure elle-même est un rituel immuable en trois temps, conçu pour garantir que ni l’installation ni l’appareil de mesure ne vous trahissent.

Voici l’algorithme de la VAT, qui doit être exécuté dans son intégralité à chaque fois :

  1. AVANT : Tester le VAT. Avant de mesurer sur la zone d’intervention, vérifiez le bon fonctionnement de votre appareil sur une source de tension connue et de nature similaire (une prise de courant fonctionnelle, par exemple). Les pointes de touche en contact avec la phase et le neutre doivent déclencher un signal sonore et lumineux. C’est la preuve que votre outil est opérationnel.
  2. PENDANT : Mesurer sur l’installation. Appliquez les pointes de touche sur l’installation consignée. La vérification doit être exhaustive : entre phase et neutre, entre phase et terre, et entre neutre et terre. L’absence totale de signal sonore et lumineux sur toutes ces mesures confirme l’absence de tension.
  3. APRÈS : Re-tester le VAT. Immédiatement après la mesure, retournez sur votre source de tension connue et refaites le test initial. Cette dernière étape est cruciale : elle certifie que votre VAT n’est pas tombé en panne pendant la mesure « à vide ». C’est la validation finale de votre certification du risque zéro.

Ce triptyque « Avant-Pendant-Après » est non-négociable. Omettre l’une de ces étapes revient à travailler sur une supposition de sécurité, et non sur une certitude.

Comme le montre ce geste professionnel, la précision et la méthode sont au cœur de la sécurité. Chaque contact des pointes de touche doit être ferme et appliqué aux bons conducteurs pour une mesure fiable.

Comment condamner un disjoncteur et baliser la zone pour éviter une remise en service accidentelle ?

Couper le courant ne suffit pas. L’étape de condamnation et de balisage est ce qui transforme une simple coupure en une consignation sécurisée. Son but est de rendre impossible toute manœuvre de réarmement, qu’elle soit volontaire ou accidentelle. Pour cela, un équipement spécifique est nécessaire et doit faire partie de la caisse à outils de tout intervenant.

Le kit de condamnation standard et professionnel comprend plusieurs éléments essentiels :

  • Un bloque-disjoncteur universel : C’est un dispositif mécanique qui se fixe sur la manette du disjoncteur et l’empêche physiquement d’être réarmée.
  • Un cadenas de consignation : Il verrouille le bloque-disjoncteur. La règle d’or est qu’il doit posséder une clé unique, conservée par l’intervenant. Vous êtes la seule personne à pouvoir retirer la condamnation.
  • Une étiquette de signalisation : C’est une pancarte normalisée, souvent rouge et blanche, qui indique clairement « DANGER – NE PAS MANŒUVRER – Intervention en cours » et le nom de l’intervenant. Elle est attachée au cadenas.
  • Du ruban de balisage : Pour les interventions plus importantes (armoire, local technique), ce ruban délimite physiquement une zone d’exclusion autour de votre lieu de travail.

En l’absence de matériel professionnel, un ruban adhésif robuste et une note manuscrite très explicite peuvent servir de « système D », mais cette solution n’offre aucune garantie mécanique et doit rester une exception absolue. Elle ne remplace jamais la sécurité d’un véritable verrouillage. Comme le précise un guide sur la mise en sécurité, la recommandation est claire :

Un cadenas ou une serrure, accompagnés d’une étiquette ou d’une pancarte signalant la condamnation du matériel, sont généralement conseillés.

– Guide de consignation électrique, Mes Démarches Info – Consignation électrique et mise en sécurité

Ce verrouillage physique et visuel est votre meilleure protection contre le facteur humain, qui reste la cause principale des accidents par réarmement.

Gants isolants classe 0 ou classe 1 : lesquels pour dépanner en 230V ou 400V ?

Les mains sont les premiers outils de l’électricien, et elles sont aussi les plus exposées. Le port de gants isolants n’est pas une option, c’est un impératif. Cependant, tous les gants ne se valent pas. Choisir la mauvaise classe de protection revient à ne pas en porter du tout. Le choix dépend directement de la tension maximale de l’installation sur laquelle vous intervenez.

Pour les interventions domestiques et tertiaires classiques, le débat se situe principalement entre la classe 00 et la classe 0. La classe 1 et au-delà sont réservées aux domaines de la haute tension (HTA). Il est également crucial de se souvenir que les gants isolants en latex sont fragiles et doivent, dans la plupart des cas, être protégés par des surgants en cuir qui préviennent les risques mécaniques (coupure, perforation) qui annuleraient leur pouvoir isolant.

Le tableau comparatif suivant, basé sur les normes en vigueur, est un guide de décision essentiel. Une analyse comparative récente des équipements de protection électrique le détaille clairement.

Choix des gants isolants selon la tension et l’usage
Classe Tension max AC Tension max DC Usage type Surgants cuir obligatoires
Classe 00 500V 750V Très basse tension, électronique Non
Classe 0 1000V 1500V Domestique/tertiaire 230V-400V Oui (recommandé)
Classe 1 7500V 11250V Haute tension, interventions industrielles Oui (obligatoire)
Classe 2 17000V 25500V Moyenne tension réseaux Oui (obligatoire)

Pour tout dépannage sur une installation standard en 230V monophasé ou 400V triphasé, les gants de classe 0 sont donc le choix standard et sécuritaire. Ils offrent une marge de protection suffisante (jusqu’à 1000V) pour couvrir tous les cas de figure du bâtiment. N’oubliez jamais de vérifier la date de validité de vos gants et de les inspecter visuellement (et en les gonflant) pour déceler le moindre trou avant chaque utilisation.

L’erreur fatale : dépanner seul un tableau sous tension sans surveillance ni moyen d’alerte

Le risque électrique est un risque invisible et silencieux, mais d’une gravité extrême. En milieu professionnel, les statistiques sont sans appel : les accidents d’origine électrique sont 15 fois plus souvent mortels que les autres accidents du travail. La raison est simple : l’électrisation ou l’électrocution entraîne une tétanisation des muscles qui empêche la victime de se dégager et d’appeler à l’aide. Travailler seul aggrave ce risque de manière exponentielle. Si un accident survient, personne n’est là pour couper le courant ou alerter les secours.

La règle est donc de ne jamais intervenir seul sur une installation électrique, surtout si un travail sous tension, même partiel, est envisagé. Un surveillant de sécurité (une autre personne formée et équipée) est requis. Cependant, dans la réalité, un artisan ou un agent de maintenance se retrouve souvent seul. Dans ce cas, un protocole strict doit être mis en place pour pallier l’absence de surveillance directe. Ce n’est pas une garantie absolue, mais c’est une mesure de réduction du risque indispensable.

La mise en place d’un tel protocole est une discipline à s’imposer, que l’on soit professionnel ou particulier averti. Il s’agit de créer un filet de sécurité externe.

Votre plan d’action en cas d’intervention seul

  1. Informer un tiers : Avant de commencer, prévenez un proche ou un collègue de la nature, du lieu et de la durée estimée de votre intervention. Fixez une heure de rappel précise (« Si je ne t’ai pas contacté d’ici 30 minutes, appelle les secours à cette adresse et précise ‘intervention électrique' »).
  2. Préparer l’alerte : Gardez votre téléphone à portée de main immédiate (pas au fond d’une poche) avec le numéro d’urgence pré-composé ou accessible rapidement.
  3. Programmer un rappel : Utilisez une alarme sonore sur votre téléphone ou une montre pour signaler la fin du créneau d’intervention que vous avez communiqué. Son silence alertera sur une anomalie.
  4. Utiliser un DATI (contexte pro) : En environnement professionnel, le Dispositif d’Alarme pour Travailleur Isolé (DATI) est la solution normative. Il détecte la perte de verticalité ou l’absence de mouvement et déclenche une alarme automatiquement.

L’isolement est l’allié de l’accident électrique. Rompre cet isolement, même de manière indirecte, est une étape fondamentale de la préparation d’une intervention à risque.

Pourquoi les 5 premières questions posées au client font gagner 45 minutes de diagnostic ?

Une fois l’installation entièrement sécurisée et consignée, la phase de diagnostic peut commencer. Et elle ne commence pas avec un tournevis, mais avec des questions. La personne qui a constaté la panne, qu’il s’agisse d’un client ou d’un utilisateur, détient des informations cruciales. Savoir poser les bonnes questions en amont permet de circonscrire la zone de recherche et de formuler des hypothèses pertinentes, évitant de perdre un temps précieux à tester l’ensemble de l’installation à l’aveugle.

Un interrogatoire méthodique peut diviser le temps de recherche par deux. Il s’agit d’une véritable anamnèse de l’installation électrique, qui suit une logique précise.

  1. La question « Action/Cause » : « Que s’est-il passé exactement juste avant que la panne ne survienne ? » Cette question permet souvent d’identifier un événement déclencheur : l’allumage d’un appareil, un orage, un bruit suspect.
  2. La question de « Localisation » : « La panne est-elle totale ou seulement partielle ? Quels appareils ou quelles pièces ne fonctionnent plus ? » La réponse réduit immédiatement le périmètre de recherche à un ou plusieurs circuits spécifiques.
  3. La question du « Type de défaut » : « Le courant a-t-il coupé d’un coup, ou y avait-il des signes avant-coureurs comme des grésillements, une odeur de brûlé ou des lumières qui clignotaient ? » Cela permet d’orienter vers un court-circuit franc, une surcharge ou un mauvais contact.
  4. La question du « Contexte » : « Avez-vous réalisé des travaux, branché un nouvel appareil ou modifié quelque chose sur l’installation récemment ? » Un changement, même anodin (un cadre accroché au mur), peut être la cause de la panne.
  5. La question de « l’Historique » : « Qu’avez-vous déjà essayé de faire pour régler le problème ? » Cela évite de refaire des vérifications inutiles et permet de comprendre si une action de l’utilisateur a pu aggraver ou masquer le défaut initial.

Ces cinq questions sont la première étape de la méthode de diagnostic par élimination. Elles fournissent le cadre intellectuel avant toute mesure physique.

À retenir

  • La sécurité en dépannage électrique n’est pas une option, mais un protocole séquentiel non-négociable (consigner, vérifier, verrouiller).
  • La Vérification d’Absence de Tension (VAT) en 3 temps (Avant-Pendant-Après) est le seul moyen de certifier le risque zéro avant une intervention.
  • La méthode de diagnostic prime sur l’intuition ; la collecte d’informations et les tests par élimination sont plus efficaces que la recherche aléatoire.

Dépannage électrique : quelle méthode en 7 étapes pour trouver la panne à coup sûr ?

Le dépannage électrique n’est pas un art divinatoire, c’est une science de la déduction. Face à une panne, l’expert se distingue de l’amateur par sa capacité à suivre une méthode structurée. Cet algorithme en 7 phases logiques intègre la sécurité comme un prérequis et guide l’intervenant de l’inconnu (la panne) au connu (la solution) de manière infaillible. Le but est d’éviter les tests aléatoires et de progresser par élimination systématique.

La méthode structurée se décompose comme suit :

  1. Phase 1 – Sécurisation Totale : Appliquer le protocole CCVV (Communiquer, Couper, Vérifier, Verrouiller). Aucune autre action n’est entreprise tant que l’installation n’est pas certifiée hors tension.
  2. Phase 2 – Collecte d’Informations : Mener l’interrogatoire diagnostique en 5 questions auprès du client ou de l’utilisateur.
  3. Phase 3 – Observation Sensorielle : Une fois la zone sécurisée, utiliser ses sens. Rechercher une odeur de brûlé, une trace de noir de fumée, écouter un bourdonnement résiduel, toucher (avec le dos de la main, jamais la paume) des composants pour détecter une chaleur anormale.
  4. Phase 4 – Hypothèses et Hiérarchisation : Sur la base des informations collectées, formuler des hypothèses et les classer de la plus simple/probable à la plus complexe : appareil défectueux > disjoncteur/fusible > court-circuit > défaut d’isolement.
  5. Phase 5 – Tests par Élimination (Dichotomie) : Isoler les circuits les uns après les autres pour localiser le départ en défaut. Si plusieurs circuits sont sur le même différentiel, on peut les couper, réarmer, puis les réactiver un par un jusqu’à ce que le défaut réapparaisse.
  6. Phase 6 – Identification et Réparation : Une fois le circuit ou l’appareil défectueux localisé, trouver la cause précise (borne desserrée, câble endommagé, composant grillé) et effectuer la réparation dans les règles de l’art.
  7. Phase 7 – Vérification et Remise en Service : Tester la continuité et l’isolement du circuit réparé, retirer la condamnation (déconsigner) et remettre sous tension de manière contrôlée.

Pour la phase 5, il est crucial de savoir distinguer les principaux types de défauts, car leurs symptômes et causes sont différents, comme le montre ce tableau de diagnostic.

Diagnostic différentiel : distinguer surcharge, court-circuit et défaut d’isolement
Type de défaut Symptômes caractéristiques Disjoncteur concerné Cause typique
Surcharge Disjonction après plusieurs minutes d’utilisation, échauffement progressif Disjoncteur divisionnaire thermique Trop d’appareils sur même circuit, puissance totale dépassée
Court-circuit franc Disjonction immédiate au réarmage, étincelle possible, trace noire Disjoncteur magnétique (déclenchement instantané) Contact direct phase/neutre, câble sectionné, borne desserrée
Défaut d’isolement Disjonction différentielle 30mA, parfois intermittente, appareils humides Interrupteur différentiel (RCD) Fuite de courant vers la terre, isolation dégradée, humidité

Cette méthode garantit une approche systématique qui sécurise l’intervenant tout en optimisant radicalement le temps de recherche de la panne.

En vous appropriant cette méthodologie, vous ne faites pas que réparer une panne : vous démontrez votre professionnalisme. Pour que ces étapes deviennent une seconde nature, la formation continue et la pratique rigoureuse sont vos meilleurs alliés.

Rédigé par Sophie Mercier, Journaliste indépendante focalisée sur le dépannage électrique et les interventions d'urgence. Sa mission consiste à décrypter les procédures de diagnostic de pannes et à vulgariser les gestes de première intervention pour les particuliers. L'objectif : permettre aux occupants de réagir efficacement face à une coupure de courant tout en évitant les risques.
