Une image qui pixellise n’est souvent pas un problème de puissance de signal, mais de qualité de transmission. La solution réside dans la protection du signal sur toute la longueur de votre installation.
- Le choix du câble (17VATC plutôt que RG6 standard) est crucial pour lutter contre les interférences 4G/5G et préserver le signal sur de longues distances.
- La qualité des connecteurs et leur montage par compression sont aussi importants que le câble lui-même pour garantir l’étanchéité et la continuité électrique.
Recommandation : Pensez à votre installation comme une chaîne. Pour une image parfaite, vous devez identifier et renforcer chaque « maillon faible », du câble aux connecteurs, en passant par son cheminement.
Vous êtes confortablement installé, prêt à regarder votre programme, et soudain, l’image se fige, se décompose en une mosaïque de carrés ou disparaît complètement. Vous avez pourtant vérifié l’orientation de votre antenne ou de votre parabole, mais le problème persiste. Cette frustration est le quotidien de nombreux propriétaires confrontés à la réception numérique. On pense souvent, à tort, qu’il suffit d’un signal « fort » pour que tout fonctionne. La réalité, surtout avec nos environnements saturés d’ondes (4G, 5G, Wi-Fi), est bien plus subtile.
La plupart des conseils se limitent à « prendre un bon câble » ou « bien visser les fiches ». Mais si la véritable clé n’était pas dans la puissance, mais dans la protection du signal ? Si, au lieu de simplement brancher un câble, vous appreniez à penser comme un antenniste professionnel ? L’objectif de ce guide est de vous transmettre cette expertise. Nous n’allons pas seulement lister des produits, nous allons vous apprendre à gérer votre « budget signal ». C’est un concept simple : le signal part avec une certaine qualité depuis l’antenne, et chaque composant (mètre de câble, connecteur, répartiteur) en consomme une partie. Votre mission est de minimiser ces pertes pour arriver au téléviseur avec un signal intact.
Cet article va vous guider à travers les choix stratégiques et les erreurs à ne pas commettre pour construire une chaîne de réception sans aucun maillon faible. Nous aborderons le choix du câble, la sélection des connecteurs, les règles d’installation pour éviter les parasites et les méthodes pour diagnostiquer votre propre installation. Préparez-vous à ne plus jamais subir la pixellisation.
Pour vous aider à naviguer à travers les aspects techniques de votre installation, cet article est structuré pour répondre aux questions les plus fréquentes, de la cause des pannes à la mise en place d’un réseau de distribution complexe.
Sommaire : Le guide complet pour une installation de câble coaxial parfaite
- Pourquoi votre TV pixellise ou perd le signal alors que l’antenne est bien orientée ?
- Câble coaxial TV : modèle 17VATC ou RG6 pour une installation de 15 mètres ?
- Câble coaxial : connecteur vissé (F) ou à clipser (IEC) pour votre TV et box ?
- L’erreur qui fait parasiter votre TV : faire passer le câble coaxial le long des câbles électriques
- Comment vérifier que votre câble coaxial est correctement installé sans appeler un antenniste ?
- L’erreur qui crée des interférences : mélanger courant fort et courant faible dans la même goulotte
- L’usure invisible : comment une tension à 205V réduit la durée de vie de vos appareils de 40% ?
- Réseau électrique d’un bâtiment : comment structurer la distribution sur plusieurs étages et zones ?
Pourquoi votre TV pixellise ou perd le signal alors que l’antenne est bien orientée ?
Le premier réflexe face à une image qui se dégrade est de blâmer l’antenne. Pourtant, dans la majorité des cas, elle est innocente. Le vrai coupable est souvent une dégradation du signal entre le toit et votre téléviseur. Pour comprendre ce phénomène, il faut saisir une notion clé du numérique : l’« effet de falaise ». Contrairement au signal analogique qui devenait « neigeux » progressivement, le signal numérique est binaire : soit il est assez bon pour une image parfaite, soit il passe sous un certain seuil et l’image se fige ou disparaît instantanément. Il n’y a pas d’entre-deux.
Le numérique a un ‘cliff effect’ : au-dessus d’un seuil, l’image est parfaite ; en dessous, elle pixellise ou disparaît.
– Expert technique, DJVUZone – Guide de réparation TV
Votre mission est donc de vous assurer que le signal reste bien au-dessus de cette « falaise ». Les causes de la chute peuvent être multiples : un câble de mauvaise qualité, un connecteur oxydé, des interférences… Pour commencer votre diagnostic, vous devez isoler la source du problème. Voici une méthode simple :
- Identifier la source : Le problème survient-il sur toutes les entrées (TNT, Box, console) ? Si seule la TNT est affectée, le problème se situe bien sur la chaîne de réception de l’antenne.
- Analyser les conditions météo : Si la pixellisation n’apparaît que par temps de pluie, c’est un signe quasi certain d’un défaut d’étanchéité sur un connecteur extérieur. L’eau s’infiltre et perturbe le signal.
- Vérifier par chaîne : Si seule une ou deux chaînes posent problème, il est possible que leur multiplex soit diffusé sur une fréquence plus faible ou plus sensible aux perturbations dans votre région.
- Accéder au diagnostic de votre TV : Tous les téléviseurs modernes possèdent un menu « Qualité du signal ». Une bonne installation affiche une force de signal élevée, mais surtout une qualité proche de 100%. Une qualité faible malgré une force correcte est le symptôme typique d’interférences ou d’un câble dégradé.
Chacun de ces points vous donne un indice précieux sur la nature du « maillon faible » de votre installation. Une fois le diagnostic orienté, il est temps de s’intéresser au matériel.
Câble coaxial TV : modèle 17VATC ou RG6 pour une installation de 15 mètres ?
Le choix du câble est le premier acte décisif pour préserver votre « budget signal ». Oubliez les câbles fins et bon marché souvent fournis avec les appareils. Pour une installation pérenne, le débat se concentre principalement sur deux types : le RG6, un standard correct, et le 17VATC, la référence professionnelle. Pour une longueur de 15 mètres, la différence peut sembler minime, mais elle est en réalité stratégique. La principale différence ne se joue pas tant sur la perte de signal (l’atténuation), bien qu’elle soit plus faible sur le 17VATC, mais sur la qualité du blindage.

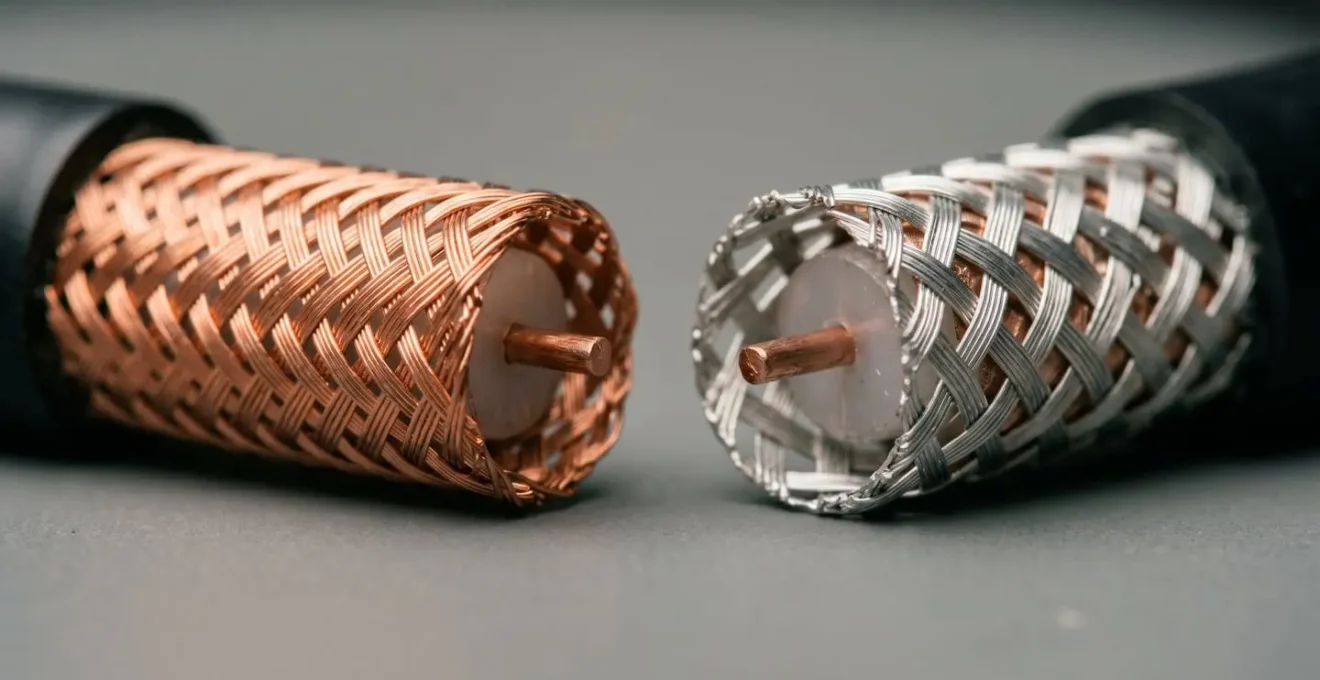

Un câble 17VATC possède un double blindage dit de « Classe A », spécialement conçu pour offrir une protection très élevée contre les fréquences parasites, notamment celles de la 4G et de la 5G qui sont aujourd’hui une cause majeure d’interférences. Un câble RG6 standard, avec son simple blindage, sera beaucoup plus vulnérable. Le 17VATC présente une perte d’environ 17 dB pour 100 mètres à 800 MHz, ce qui en fait un excellent choix pour limiter l’atténuation sur de longues distances.
Le tableau suivant résume les points clés pour une installation domestique typique. Comme vous pouvez le voir, le 17VATC surpasse le RG6 sur presque tous les critères de performance, notamment pour les signaux les plus exigeants comme le satellite (fréquences plus élevées) et la 4K.
| Critère | 17VATC | RG6 |
|---|---|---|
| Atténuation à 800 MHz (pour 15m) | ~2,6 dB | ~3,2 dB |
| Atténuation à 2150 MHz satellite (pour 15m) | ~4,8 dB | ~7,2 dB |
| Blindage (couverture) | Double blindage classe A (~85%) | Simple blindage (~60-70%) |
| Usage optimal | TNT + Satellite + 4K/8K | TNT standard + Câble |
| Résistance interférences 4G/5G | Excellente (classe A) | Moyenne |
| Pérennité installation | Future-proof (normes futures) | Adapté besoins actuels |
En conclusion, même pour 15 mètres, investir dans un câble 17VATC n’est pas un luxe. C’est l’assurance d’une installation « future-proof », capable de résister aux perturbations de l’environnement moderne et de transporter sans perte les signaux haute définition d’aujourd’hui et de demain.
Câble coaxial : connecteur vissé (F) ou à clipser (IEC) pour votre TV et box ?
Après avoir choisi un câble performant, le saboter avec des connecteurs de mauvaise qualité est l’erreur la plus commune. Le connecteur est un « maillon faible » critique. On distingue deux grandes familles : les connecteurs IEC (ou 9.52mm), que l’on « clipse » sur la TV ou la prise murale, et les connecteurs F, que l’on visse, typiques des décodeurs satellite, des box et des amplificateurs.
La question n’est pas tant de choisir entre F et IEC (le matériel vous l’impose), mais de comprendre comment les monter sur votre câble. Pour les connecteurs F, trois technologies de montage coexistent avec des niveaux de fiabilité très différents. Un bon montage garantit la continuité du blindage et l’étanchéité. Le blindage d’un câble de qualité, comme le précisent les spécifications du fabricant Televes, peut atteindre une couverture de tresse de 77%, et il serait dommage de perdre ce bénéfice à cause d’un mauvais connecteur.
Les 3 technologies de montage de connecteurs F et leur fiabilité
Les connecteurs F peuvent être montés selon trois méthodes distinctes avec des niveaux de fiabilité croissants. La méthode à visser (twist-on) est la plus accessible pour les débutants mais offre une étanchéité limitée et un risque de desserrage dans le temps. La méthode à sertir (crimp) nécessite une pince spécialisée mais garantit une connexion mécanique solide et un bon contact électrique, idéale pour un niveau intermédiaire. Enfin, la méthode à compression (compression fitting) représente la qualité professionnelle : elle assure la continuité parfaite du blindage, une étanchéité optimale contre l’humidité et une connexion qui ne se dégrade pas dans le temps. Les professionnels privilégient systématiquement cette dernière pour les installations satellite et TNT critiques.
Pour le connecteur IEC (côté TV), la règle est la même. Préférez des modèles métalliques entièrement blindés plutôt que les modèles en plastique. Le montage à compression existe aussi pour ces fiches et représente le meilleur choix. Peu importe la technologie, une préparation minutieuse du câble est essentielle : l’âme centrale en cuivre ne doit jamais toucher la tresse de blindage, sous peine de créer un court-circuit et de perdre 100% du signal.
Investir quelques euros de plus dans des connecteurs à compression et la pince adéquate (un investissement unique) est la meilleure décision que vous puissiez prendre pour la longévité et la performance de votre installation.
L’erreur qui fait parasiter votre TV : faire passer le câble coaxial le long des câbles électriques
Vous avez le meilleur câble et les meilleurs connecteurs, mais votre image pixellise toujours aux heures de pointe ? Vous êtes peut-être victime d’interférences électromagnétiques (EMI). L’erreur la plus fréquente est de faire cohabiter le câble coaxial (courant faible) avec les câbles d’alimentation (courant fort) dans la même gaine ou goulotte. Les câbles électriques génèrent un champ magnétique qui « bave » sur le câble coaxial et pollue le signal TV, créant des parasites qui dégradent la qualité du signal bien en dessous de l’effet de falaise.
La règle d’or est la séparation physique. Même un excellent blindage a ses limites s’il est constamment exposé à un champ EMI puissant. Comme le précisent les normes professionnelles, un blindage de classe A offre une atténuation exceptionnelle, mais il est conçu pour contrer les interférences radio (4G/5G), pas pour lutter contre le contact direct avec un câble de 230V. Pour éviter ce problème, suivez cette hiérarchie de solutions, de la plus simple à la plus robuste :
- Distance minimale : La solution idéale est de maintenir une distance d’au moins 15 cm entre le câble coaxial et tout câble d’alimentation sur toute leur longueur parallèle.
- Croisement à 90 degrés : Si un croisement est inévitable, faites-le toujours à un angle de 90 degrés. Cela minimise la surface d’exposition du câble coaxial au champ magnétique.
- Utiliser un câble sur-blindé : Si un cheminement parallèle sur une courte distance (moins de 2 mètres) est obligatoire, l’utilisation d’un câble 17VATC à double blindage est un minimum pour limiter les dégâts.
- Éloigner des sources EMI modernes : Les câbles électriques ne sont pas les seuls coupables. Les blocs d’alimentation de vos box internet, chargeurs de téléphone, et transformateurs de lampes halogènes sont de puissantes sources d’interférences. Éloignez votre câble coaxial et vos boîtiers répartiteurs de ces zones.
Ignorer ces règles de base est la recette garantie pour une installation instable, où la qualité d’image peut varier drastiquement en fonction des appareils électriques que vous allumez ou éteignez dans la maison.
Comment vérifier que votre câble coaxial est correctement installé sans appeler un antenniste ?
Une installation peut sembler correcte visuellement, mais cacher des défauts invisibles qui dégradent le signal. Avant de tout démonter, quelques tests simples peuvent vous permettre de valider la qualité de votre travail ou d’identifier précisément le point de défaillance. Ces vérifications, utilisées par les professionnels, ne nécessitent pas toujours d’équipement coûteux.

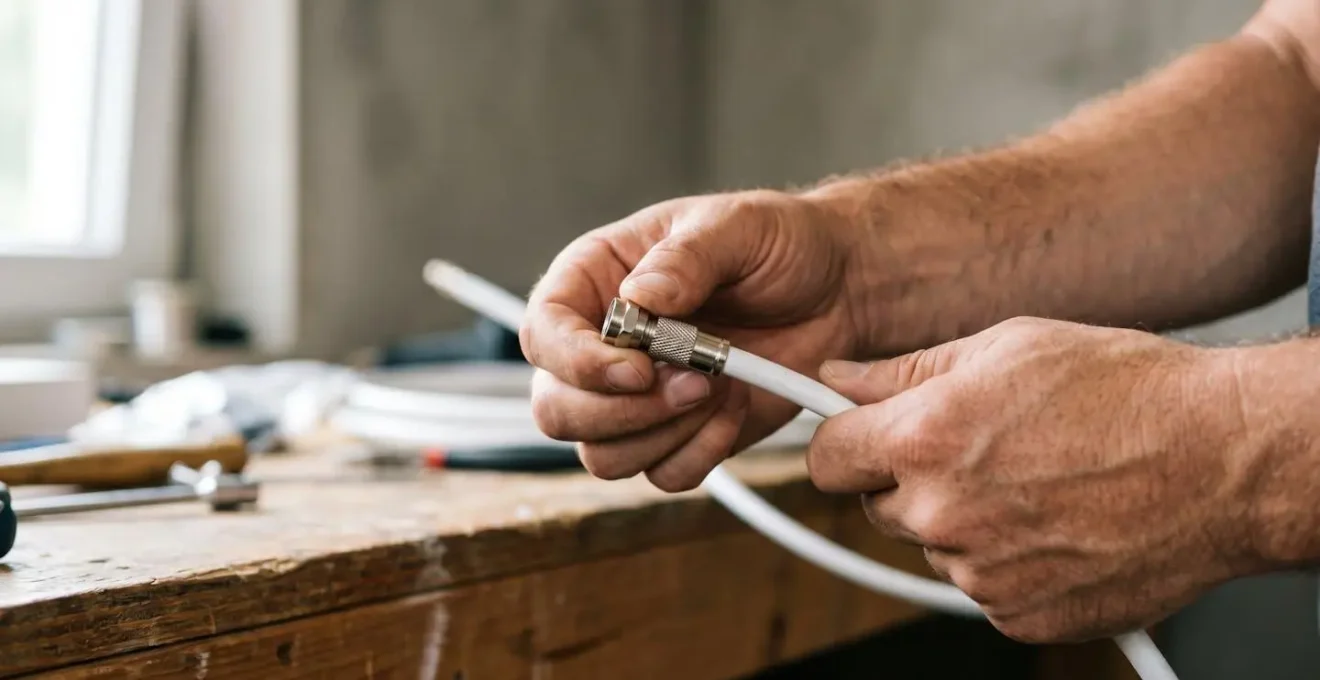

Le premier test est le plus simple : le « test de la secousse ». Il permet de déceler les faux contacts. Le second, avec un multimètre, valide l’intégrité électrique du câble. Enfin, l’analyse des informations de signal de votre TV vous donne le verdict final sur la performance réelle de votre installation. Ces trois tests combinés offrent un diagnostic complet sans avoir à monter sur le toit.
Une connexion bien réalisée doit être mécaniquement solide et électriquement parfaite. Le moindre doute à l’un de ces tests doit vous inciter à refaire la connexion concernée. C’est souvent une étape fastidieuse, mais elle est la garantie d’une réception stable pour des années.
Votre plan d’action pour un autodiagnostic d’installation
- Test de la secousse : Sur la chaîne la plus fragile, manipulez doucement mais fermement chaque connecteur (côté TV, prise murale, répartiteur). Si l’image pixellise ou se coupe, la connexion est défaillante et doit être refaite.
- Test au multimètre (câble débranché) : Réglez le multimètre en mode continuité (bip) ou ohmmètre. Vérifiez l’absence totale de court-circuit entre l’âme centrale et la tresse de blindage (résistance infinie). Puis, vérifiez la continuité parfaite de l’âme sur toute la longueur (résistance proche de 0 Ω).
- Lecture des indicateurs de signal : Accédez au menu de votre TV (souvent dans Paramètres > Assistance > Diagnostic > Informations du signal). Vérifiez que la « Qualité » est stable et proche de 100%. Une « Puissance » entre 60% et 80% est idéale. Une bonne puissance mais une mauvaise qualité signale des interférences ou un câble abîmé.
- Inspection visuelle des courbures : Assurez-vous que le câble n’est jamais plié à angle droit. Le rayon de courbure ne doit jamais être inférieur à 5-7 fois le diamètre du câble pour ne pas altérer son impédance.
- Vérification de l’étanchéité extérieure : Inspectez visuellement les connecteurs extérieurs. Recherchez des signes de rouille, d’oxydation (poudre blanche ou verte) ou des gaines craquelées. Au moindre doute, refaites la connexion et protégez-la avec du ruban auto-vulcanisant.
L’erreur qui crée des interférences : mélanger courant fort et courant faible dans la même goulotte
Nous avons déjà établi que la proximité entre câbles d’alimentation et câble coaxial est une source majeure d’interférences. La norme NF C 15-100 qui régit les installations électriques en France est très claire à ce sujet : les courants forts (alimentation) et les courants faibles (communication, TV, internet) doivent circuler dans des gaines ou des compartiments de goulottes distincts. Ignorer cette règle, c’est prendre le risque de polluer irrémédiablement le signal TV.
Mais quelle distance respecter ? Un expert en installation électrique sur un forum spécialisé donne des règles pratiques et chiffrées qui vont au-delà de la simple recommandation. Comme le souligne une discussion sur le Forum Construire, des règles de distance précises existent et doivent être respectées pour garantir une installation propre.
Les câbles qu’ils soient blindés ou non doivent être séparés du courant fort. Idéalement : 300mm quand les câbles se longent sur plus de 5m, 50mm pour 2 à 5m et 20mm en deçà.
– Expert installation électrique, Forum Construire
Dans certains cas, notamment en rénovation, maintenir ces distances est un véritable défi. C’est là qu’interviennent des câbles spécifiquement conçus pour les environnements électromagnétiques hostiles.
Câbles coaxiaux Grade 2 et Grade 3 TV pour installations normées
Dans les logements neufs et les installations professionnelles, les câbles coaxiaux Grade 2 TV et Grade 3 TV répondent à des normes spécifiques pour résister aux interférences. Ces câbles disposent d’un blindage renforcé (double ou triple couche) spécifiquement conçu pour maintenir l’intégrité du signal même lorsque la séparation physique avec le courant fort n’est pas optimale. Le Grade 3 offre le niveau de protection le plus élevé avec une efficacité de blindage supérieure à 85 dB, permettant de cohabiter dans le même réseau de distribution avec des câbles de données et d’alimentation, tout en respectant les exigences de la norme NF C 15-100.
En résumé, la séparation physique reste la meilleure des protections. Si elle est impossible, l’utilisation de câbles à très haute performance de blindage (Grade 3 TV ou équivalent) devient une nécessité absolue pour préserver la qualité de votre signal TV.
L’usure invisible : comment une tension à 205V réduit la durée de vie de vos appareils de 40% ?
Le titre de cette section évoque un problème bien réel : les fluctuations de tension du réseau électrique peuvent stresser les alimentations de vos appareils électroniques, y compris votre téléviseur, et réduire leur durée de vie. Une sous-tension prolongée force les composants à tirer plus de courant pour fonctionner, ce qui génère une chaleur excessive et une usure prématurée. Cependant, une autre forme d’usure invisible, tout aussi destructrice pour la qualité de votre réception, affecte directement le câble coaxial lui-même.
Un câble coaxial n’est pas éternel, surtout s’il est exposé aux éléments. Cette dégradation progressive est souvent la cause de problèmes de réception qui apparaissent après plusieurs années de fonctionnement parfait. Le signal satellite est particulièrement sensible à cette usure, car son atténuation est bien plus forte à haute fréquence. Par exemple, une perte de 31 dB aux 100 mètres à 2150 MHz pour un câble 17VATC est une valeur pour un câble neuf ; un câble usé présentera une perte bien supérieure.
L’usure physique et environnementale du câble coaxial
Un câble coaxial subit une usure progressive due à plusieurs facteurs environnementaux. L’exposition aux UV du soleil rend la gaine extérieure en PVC cassante et friable, compromettant l’étanchéité du système. L’humidité qui s’infiltre par des micro-fissures oxyde progressivement la tresse de blindage, réduisant son efficacité de protection contre les interférences. Un rayon de courbure trop serré lors de l’installation peut endommager l’âme centrale ou déformer le diélectrique, créant des variations d’impédance qui dégradent le signal. Cette dégradation mécanique invisible force le tuner TV à solliciter davantage ses circuits de correction d’erreur, générant une chaleur excessive qui peut réduire la longévité de ses composants électroniques sensibles.
Cette usure invisible du câble a donc une double conséquence : elle affaiblit le signal (plus de pixellisation) et elle force votre téléviseur à « travailler » plus dur pour compenser, ce qui peut effectivement réduire sa durée de vie. Le choix d’un câble de qualité avec une gaine traitée anti-UV et une installation respectueuse des rayons de courbure sont des investissements pour la pérennité de tout le système.
À retenir
- La qualité de réception numérique repose sur la préservation du signal sur toute la chaîne (câble, connecteurs, cheminement), pas uniquement sur la puissance à la source.
- Le câble 17VATC avec son double blindage Classe A est le choix de référence pour lutter contre les interférences 4G/5G et assurer la pérennité de l’installation.
- La méthode de montage des connecteurs par compression est la seule qui garantit une fiabilité, une continuité de blindage et une étanchéité professionnelles.
Réseau électrique d’un bâtiment : comment structurer la distribution sur plusieurs étages et zones ?
Lorsqu’il s’agit de distribuer le signal TV vers plusieurs téléviseurs, l’approche intuitive consistant à brancher des « T » en série est la pire des solutions. Chaque division affaiblit le signal. Pour structurer correctement une distribution, il faut utiliser des composants dédiés et comprendre leur fonctionnement pour gérer au mieux le « budget signal ». Les deux outils principaux de l’antenniste sont le répartiteur (splitter) et le dérivateur (tap).
Le répartiteur est le plus courant. Il prend un signal en entrée et le divise en plusieurs sorties égales. Son inconvénient est qu’il divise aussi la puissance. Un répartiteur à 2 sorties n’envoie pas 50% du signal sur chaque voie, mais environ 40% (il y a une perte inhérente de -3.5 à -4 dB). Le dérivateur, lui, est conçu pour les installations en colonne : il a une sortie principale avec une très faible perte (sortie « IN-OUT ») pour continuer la ligne, et des sorties de dérivation avec une perte plus importante et contrôlée. Le choix entre les deux dépend totalement de la topologie de votre installation.
Voici un tableau pour vous aider à choisir le bon composant selon votre besoin, basé sur les discussions d’experts sur le forum TVNT.net.
| Caractéristique | Répartiteur (Splitter) | Dérivateur (Tap) |
|---|---|---|
| Principe de fonctionnement | Division égale du signal | Sortie principale + sorties secondaires |
| Perte par sortie | Identique sur chaque sortie (ex: -7 dB pour 4 voies) | Perte faible sur principale (-1 à -2 dB), perte contrôlée sur dérivations (-10 à -20 dB) |
| Usage optimal | Distribution domestique simple (2-4 TV sur un même étage) | Installation en colonne montante (immeubles, plusieurs étages) |
| Configuration | Toutes les sorties de même priorité | Une sortie prioritaire pour poursuivre la ligne |
| Impact sur budget signal | Affaiblit toutes les sorties également | Préserve le signal sur la ligne principale |
Enfin, si le signal est trop faible à la source, l’ajout d’un amplificateur peut être nécessaire. Mais attention à son placement, comme le rappelle un professionnel :
Un amplificateur doit être placé au plus près de la source (l’antenne) pour amplifier un signal propre, et non juste avant la TV pour ‘booster’ un signal déjà plein de bruit.
– Expert antenniste professionnel, Forum TVNT
En structurant intelligemment votre distribution avec les bons composants, vous vous assurez que chaque prise de votre logement reçoit un signal de qualité optimale, sans affaiblir l’ensemble du réseau.
