Câble U1000 R2V : dans quels cas l’utiliser et comment le poser correctement ?

Sur un chantier, qu’il s’agisse d’une rénovation complète ou de la création d’un nouveau circuit, le choix du câble électrique est une étape fondamentale. Le rouleau de câble noir, rigide, estampillé U1000 R2V, est une vision familière pour tout électricien ou bricoleur aguerri. Sa réputation n’est plus à faire, et pourtant, les questions persistent : pourquoi lui et pas un autre ? Suis-je certain d’utiliser la bonne section pour ce circuit de prises ? Comment diable vais-je faire passer 25 mètres de ce câble rigide dans une gaine pleine de coudes sans tout arracher ?

On pense souvent que respecter la norme NF C 15-100 se résume à choisir la bonne couleur de fil et le bon calibre de disjoncteur. C’est une vision incomplète. La réalité du terrain, c’est la physique des matériaux : la résistance d’un câble à l’écrasement, la chaleur générée par un faux contact, la fragilité du cuivre face à une encoche de pince à dénuder. La véritable maîtrise d’une installation électrique ne réside pas seulement dans la connaissance des règles, mais dans la compréhension des phénomènes physiques qu’elles cherchent à prévenir.

Cet article n’est pas une simple récitation de la norme. C’est un guide pragmatique, rédigé depuis le terrain, pour les professionnels et les amateurs éclairés. Nous allons dépasser le « quoi faire » pour nous concentrer sur le « comment bien le faire » et surtout, le « pourquoi ». Car comprendre le risque associé à un rayon de courbure trop serré ou à une connexion mal serrée est la clé pour passer d’une installation « conforme » à une installation parfaitement sûre et durable.

Pour vous guider à travers les aspects techniques et pratiques, cet article est structuré pour répondre aux questions les plus courantes et critiques que vous vous posez sur le câble U1000 R2V. Le sommaire ci-dessous vous permettra de naviguer directement vers les points qui vous intéressent le plus.

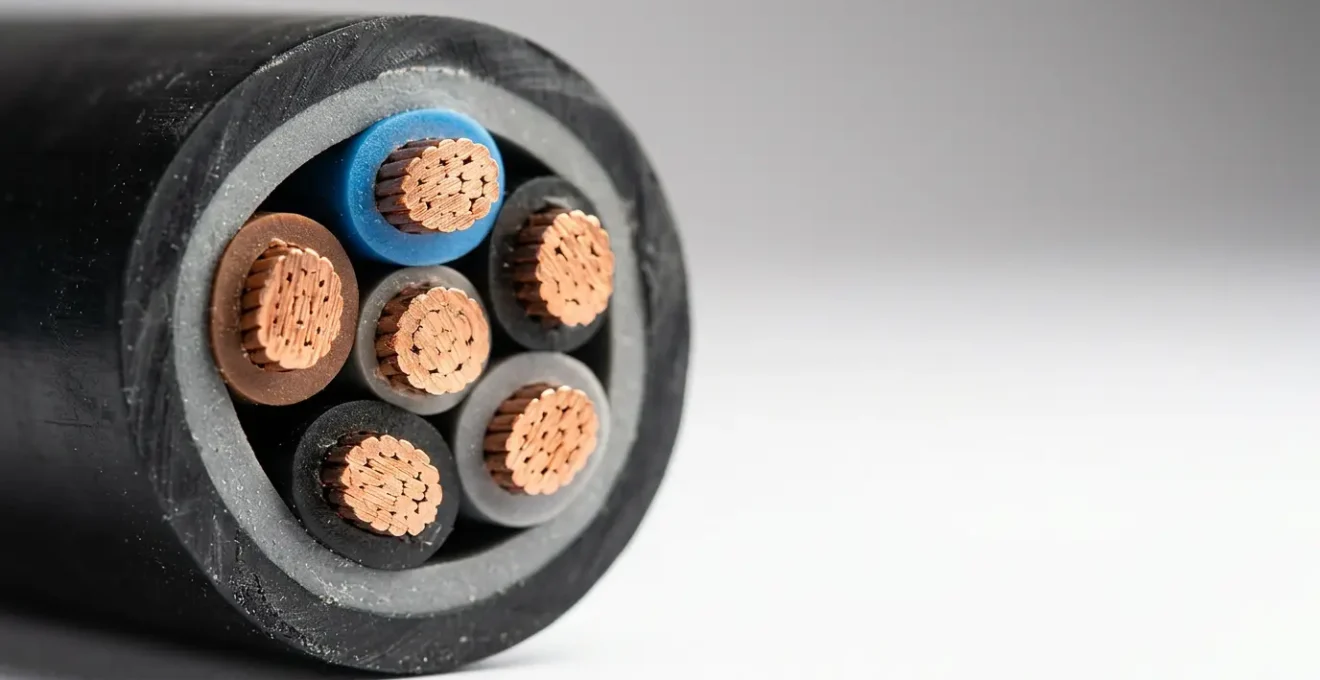

Pourquoi le câble U1000 R2V est-il le standard français pour les installations domestiques encastrées ?

La prédominance du câble U1000 R2V dans les murs de nos maisons n’est pas le fruit du hasard, mais le résultat d’un arbitrage technique axé sur la sécurité et la durabilité. Sa conception répond à des contraintes précises, notamment la prévention des risques d’incendie. Sachant qu’en France, entre 20 et 35 % des incendies d’habitation sont d’origine électrique, la robustesse de l’installation fixe est une priorité absolue.

Le principal atout du U1000 R2V est sa robustesse mécanique. Sa gaine extérieure en PVC noir est épaisse et résistante aux chocs, à l’abrasion et aux agents chimiques courants que l’on peut trouver sur un chantier. Son âme rigide lui permet d’être « poussé » dans les gaines sur de longues distances sans fléchir. De plus, son isolation en polyéthylène réticulé (XLPE) lui confère une excellente tenue thermique, supportant une température de 90°C en régime normal, ce qui offre une marge de sécurité considérable.

Bien que des normes plus récentes, comme la NF C 15-100 version 2024, aient imposé des câbles à performance au feu améliorée pour les Établissements Recevant du Public (ERP) et les Immeubles de Grande Hauteur (IGH), le U1000 R2V reste le standard de référence pour le résidentiel. Sa conformité à la norme NF C 32-322 garantit un niveau de sécurité parfaitement adapté à un usage domestique, où les contraintes d’évacuation et de propagation du feu sont différentes. C’est donc un choix éprouvé, qui offre le meilleur compromis entre performance, sécurité et coût pour les installations encastrées.

Comment passer un câble rigide de 25 mètres dans une gaine ICTA sans arracher la gaine isolante ?

C’est le cauchemar de l’électricien : le câble qui bloque au milieu de la gaine. Tirer un câble rigide sur une longue distance, surtout avec des coudes, demande plus de technique que de force. Forcer est la meilleure façon d’endommager l’isolant du câble ou de détacher la gaine de sa boîte de dérivation, créant un point de faiblesse invisible et dangereux.

Pour réussir cette opération, la préparation est la clé. L’astuce professionnelle consiste à créer une « tête d’ogive » en enroulant fermement du ruban adhésif sur l’extrémité du câble, en lissant les bords pour qu’il glisse sans accrocher. Ensuite, l’utilisation d’un lubrifiant spécifique pour câbles électriques est non négociable. Ces produits, à base de silicone ou d’eau, réduisent drastiquement la friction sans endommager les isolants, contrairement aux lubrifiants ménagers (savon, huile) qui peuvent les dégrader à long terme.

Le passage en lui-même doit se faire en douceur. Voici la méthode la plus efficace, surtout pour les grandes longueurs :

1. Préparez le câble avec sa tête d’ogive et fixez-le solidement au tire-fil de la gaine ICTA. Si le tire-fil est cassé ou absent, utilisez une aiguille de tirage en nylon ou en fibre de verre.
2. Appliquez généreusement le lubrifiant à l’entrée de la gaine et sur les premiers mètres du câble.
3. Idéalement, travaillez à deux : une personne pousse le câble dans la gaine pendant que l’autre tire doucement sur le tire-fil à l’autre extrémité. Cette technique du « pousser-tirer » répartit l’effort et évite la formation de boucles.
4. Respectez la règle des 270° : ne prévoyez jamais plus de trois coudes à 90° entre deux boîtes de tirage. Au-delà, la friction devient trop importante.
5. En cas de blocage, ne forcez pas. Tirez légèrement en arrière, faites tourner le câble sur lui-même pour défaire une éventuelle boucle, puis reprenez l’opération.

Ce schéma illustre parfaitement le geste : une main qui guide et pousse, tandis que le lubrifiant fait son office. Maîtriser cette technique est ce qui différencie un travail propre et rapide d’une lutte épuisante et potentiellement dangereuse.

U1000 R2V en 3G1,5 ou 3G2,5 : lequel pour un circuit de 8 prises en 16A ?

La question de la section est centrale. Utiliser un câble sous-dimensionné est une cause directe d’échauffement et de risque d’incendie. À l’inverse, surdimensionner systématiquement est coûteux et inutile. La norme NF C 15-100 est très claire sur ce point : pour un circuit de prises de courant standard, la section minimale requise dépend du calibre du disjoncteur et du nombre de prises.

Pour un circuit de 8 prises, la norme autorise une protection par un disjoncteur de 20A. Et qui dit disjoncteur 20A, dit section de 2,5 mm² obligatoire. L’utilisation de 1,5 mm² est réservée aux circuits d’éclairage ou aux circuits de prises protégés par un disjoncteur de 16A, mais dans ce cas, le nombre de prises est également limité. Pour éviter toute confusion et garantir une marge de sécurité, la pratique professionnelle consiste à toujours câbler les circuits de prises en 2,5 mm².

Ce tableau, inspiré des préconisations de la norme, résume les associations à respecter :

Au-delà de la norme, il y a une raison physique à cette règle : la chute de tension. Plus un câble est long et fin, plus la tension diminue à son extrémité. Cette perte d’énergie se dissipe sous forme de chaleur. La norme impose de ne pas dépasser une certaine limite pour garantir le bon fonctionnement des appareils et éviter les surchauffes. Ainsi, la NF C 15-100 fixe 5% de chute de tension maximale pour les prises et moteurs. Le 2,5 mm² garantit de rester sous ce seuil pour les longueurs habituelles d’une installation domestique, même avec des appareils puissants.

L’erreur qui annule votre assurance : laisser un câble U1000 R2V sans gaine dans un garage

C’est une erreur fréquente, souvent par méconnaissance ou par souci d’économie : poser un câble U1000 R2V en apparent, directement fixé au mur, sans aucune protection mécanique. Si cette pratique peut sembler anodine dans un garage ou une dépendance, elle constitue une non-conformité grave aux conséquences potentiellement désastreuses, tant sur le plan de la sécurité que sur celui de l’assurance.

Le U1000 R2V, bien que robuste, n’est pas conçu pour être posé nu dans des zones présentant des risques de chocs (un coup d’échelle, un outil qui tombe), d’écrasement (derrière des étagères) ou d’exposition aux rongeurs. La gaine ICTA (ou le tube IRL/IRO) n’est pas qu’un simple « guide » pour le câble ; c’est sa protection mécanique obligatoire. Sans elle, l’isolant peut être endommagé, créant un risque de court-circuit et d’incendie. D’ailleurs, les statistiques sont claires : une part non négligeable des 61% des 50 000 incendies électriques annuels liés aux équipements trouve son origine dans une installation défectueuse ou endommagée.

Sur le plan légal, les conséquences sont encore plus directes. En cas de sinistre (incendie notamment), l’expert mandaté par votre compagnie d’assurance vérifiera la conformité de l’installation électrique. La découverte de câbles posés sans protection mécanique constitue une non-conformité caractérisée à la norme NF C 15-100. Cette négligence peut être interprétée comme une aggravation du risque par l’assuré. Comme le rappelle le Guide de la Norme NF C 15-100 :

Une installation non conforme peut entraîner un refus d’indemnisation par les compagnies d’assurance en cas de sinistre.

– Guide Norme NF C 15-100, Domomat – Guide installations électriques 2024

Le point à retenir est simple : tout câble U1000 R2V doit être posé sous conduit, que ce soit en encastré, en saillie ou dans les combles. L’économie de quelques mètres de gaine n’est rien comparée au risque de voir son indemnisation refusée après un incendie.

Comment dénuder et raccorder un câble U1000 R2V sans créer de faux contact ?

Un raccordement électrique est comme une chaîne : sa solidité est celle de son maillon le plus faible. Vous pouvez avoir le meilleur câble et le meilleur disjoncteur, si la connexion est mal faite, elle devient une bombe à retardement. En effet, les contacts défectueux (connexion mal serrée ou oxydée) sont une cause majeure d’incendie, car ils créent une résistance qui génère un échauffement local intense, jusqu’à faire fondre les isolants.

La création d’une connexion parfaite avec un câble rigide U1000 R2V repose sur deux étapes critiques : le dénudage et le serrage.

Le dénudage doit être impeccable. L’objectif est de retirer l’isolant sans entailler l’âme en cuivre. Une simple rayure sur le conducteur crée un point de fragilité mécanique et, plus grave, réduit la section du cuivre à cet endroit, provoquant un échauffement localisé. L’utilisation d’une pince à dénuder automatique ou calibrée à la bonne section (1,5 ou 2,5 mm²) est fortement recommandée par rapport au cutter ou à la pince coupante, qui demandent une dextérité que même les professionnels n’ont pas toujours.

Le raccordement, lui, dépend du type de borne. Pour les bornes automatiques (type Wago), il suffit de respecter la longueur de dénudage indiquée sur la borne elle-même. Pour les bornes à vis traditionnelles, le couple de serrage est crucial. Trop lâche, le contact est mauvais. Trop fort, on risque d’écraser et de fragiliser le cuivre. La bonne pratique est de « serrer au contact, puis d’ajouter un quart de tour ». Une erreur à ne jamais commettre est d’étamer (recouvrir de soudure) l’extrémité d’un fil rigide destiné à une borne à vis. L’étain est un métal mou qui se déforme sous la pression et avec le temps (phénomène de fluage), rendant le serrage lâche et créant inévitablement un faux contact.

Comment courber un câble électrique sans casser les conducteurs internes ni l’isolant ?

Dans les angles, les boîtes de dérivation ou les tableaux électriques, il est inévitable de devoir courber un câble U1000 R2V. Cependant, sa rigidité peut être trompeuse. Un coude trop sec, plié « à angle droit » comme une feuille de papier, est une erreur grave. Cela crée une contrainte énorme sur le conducteur en cuivre qui peut se fragiliser, voire se fissurer, et étire l’isolant extérieur jusqu’à la rupture.

La règle est simple et dictée par les normes et le bon sens physique : un câble doit toujours être courbé, jamais plié. Il faut respecter un rayon de courbure minimal pour ne pas endommager ses composants. Pour un câble U1000 R2V, la règle professionnelle est de viser un rayon de courbure équivalent à environ 6 fois le diamètre extérieur du câble. Par exemple, pour un câble de 10 mm de diamètre, la courbure ne devrait pas être plus serrée que celle d’un cercle de 60 mm de rayon (soit 120 mm de diamètre).

Pour se le représenter, imaginez courber votre câble autour d’une bouteille d’eau ou d’une bombe de peinture plutôt que de le plier sur l’arête d’un parpaing. L’idée est de former un arc de cercle progressif et non un angle vif.

Ce geste, qui peut paraître anodin, est un gage de pérennité. Une courbure douce préserve l’intégrité mécanique du cuivre et garantit que l’isolant remplit son rôle protecteur sur toute la longueur du câble, sans point faible. C’est une habitude à prendre qui évite bien des problèmes invisibles une fois les murs refermés.

Câble rigide U1000 R2V ou fil souple H07VK : lequel pour une installation encastrée ?

La question se pose souvent, surtout lorsqu’on voit la facilité avec laquelle le fil souple se manipule. Cependant, pour une installation encastrée fixe (dans les murs, les sols ou les plafonds), le câble rigide U1000 R2V est la seule option réellement pragmatique et recommandée. Le fil souple H07VK, malgré ses qualités, n’est pas adapté à cet usage.

La raison principale est d’ordre pratique : le passage en gaine. L’âme rigide du R2V lui permet d’être « poussé » sur plusieurs mètres. Le fil souple, lui, se comporte comme un spaghetti trop cuit : il flambe, se tord et fait de l’accordéon dans la gaine, rendant son passage quasi impossible sur plus de quelques mètres. Le H07VK est conçu pour des applications où la flexibilité est un atout, comme le câblage à l’intérieur d’un tableau électrique, où les parcours sont courts et sinueux, ou pour l’alimentation d’appareils mobiles.

De plus, le raccordement diffère. Le fil rigide se connecte directement dans les bornes à vis ou automatiques. Le fil souple, lui, exige l’utilisation d’embouts de câblage sertis pour regrouper ses multiples brins et assurer un contact fiable et sécurisé. Omettre cet embout est une non-conformité et une source certaine de mauvais contact.

Le tableau suivant résume les différences clés pour cet usage spécifique :

En résumé, bien qu’il soit techniquement autorisé, utiliser du H07VK en encastré est une complication inutile qui va à l’encontre des bonnes pratiques. Le U1000 R2V est conçu pour cela, le H07VK pour autre chose. Chaque produit a son domaine d’excellence.

Fil H07VR : quand l’utiliser plutôt qu’un câble rigide U1000 R2V ?

Nous avons établi que le U1000 R2V est le roi des installations domestiques fixes. Cependant, même un roi a ses limites. Lorsque la section des conducteurs augmente de manière significative, la rigidité du R2V passe d’atout à inconvénient majeur. Au-delà d’une section de 10 mm² ou 16 mm², un câble U1000 R2V ressemble plus à une barre de cuivre qu’à un câble, le rendant extrêmement difficile, voire impossible, à manipuler et à courber dans les goulottes ou les tableaux.

C’est précisément là que le fil H07VR entre en jeu. Il représente le compromis parfait entre la rigidité du R2V (monobrin) et la souplesse du H07VK (multibrin fin). Le H07VR possède une âme « câblée rigide », c’est-à-dire qu’elle est composée de plusieurs brins de gros diamètre, toronnés ensemble. Il reste rigide, mais conserve une flexibilité suffisante pour être mis en forme plus facilement que son équivalent monobrin.

Le cas d’usage typique du H07VR est le câblage de forte puissance sur des distances modérées, comme :

• L’alimentation d’un tableau divisionnaire depuis le tableau principal avec des sections de 10 mm², 16 mm² ou plus.
• Le raccordement d’équipements de forte puissance comme une borne de recharge pour véhicule électrique.
• Les liaisons de terre principales de forte section.

Pour ces applications, tenter d’utiliser du U1000 R2V serait un combat perdu d’avance. Le H07VR (ou son alternative encore plus souple, le RV-K) offre la maniabilité nécessaire pour réaliser des connexions propres et sécurisées sur les borniers de puissance, sans exercer une contrainte mécanique excessive sur les appareillages. Le H07VR n’est donc pas un concurrent du R2V, mais son complément logique pour les grosses sections.

Pour toute nouvelle installation, prenez le temps de vérifier chaque étape de ce guide. Choisir la bonne section, maîtriser le passage en gaine et soigner chaque raccordement est la garantie d’un travail non seulement conforme, mais surtout durable et totalement sécurisé.
