Tableau électrique : comment choisir le bon modèle et le dimensionner pour votre maison ?

Face au rayon des tableaux électriques, le propriétaire qui rénove ou construit se sent souvent démuni. Deux rangées, trois rangées ? 26, 39 ou 52 modules ? Pré-équipé ou vide ? Derrière ce jargon technique se cache une décision cruciale pour la sécurité, le confort et l’évolutivité de votre logement. Beaucoup de guides se contentent de vous réciter la norme NF C 15-100 ou de vous donner des règles de calcul basiques. Ils vous disent « quoi » faire, mais rarement « pourquoi ».

Cette approche par recette de cuisine atteint vite ses limites. Elle ne prend pas en compte vos habitudes de vie, la spécificité de votre bâti ou les évolutions technologiques qui frapperont à votre porte dans cinq ans. Et si la véritable clé n’était pas de suivre aveuglément une règle, mais de comprendre la logique qui la sous-tend ? Choisir un tableau électrique, ce n’est pas remplir une boîte ; c’est concevoir le système nerveux de votre habitation.

Cet article adopte une approche de consultant. Nous n’allons pas seulement compter les modules. Nous allons vous donner les clés pour penser votre installation de manière stratégique. Nous verrons pourquoi un simple calcul de surface est trompeur, comment une bonne organisation peut vous sauver d’une panne générale, et quels choix d’aujourd’hui garantiront la pérennité de votre installation pour les 20 prochaines années.

Pour vous guider dans cette démarche stratégique, cet article est structuré pour répondre aux questions concrètes que vous vous posez. Vous découvrirez les principes de dimensionnement, les méthodes d’organisation, les erreurs à éviter et les choix matériels à arbitrer pour aboutir à une installation électrique non seulement conforme, mais surtout intelligente et pérenne.

Pourquoi un logement de 80 m² nécessite un tableau de 3 rangées (39 modules) et pas 2 ?

L’erreur la plus commune est de raisonner en surface. Un tableau électrique ne se dimensionne pas en mètres carrés, mais en nombre de circuits. Un studio de 30 m² sur-équipé (plaques à induction, four, climatisation, bureau avec plusieurs ordinateurs) peut nécessiter plus de circuits qu’un 50 m² avec un équipement basique. Pour un logement de 80 m² (T3/T4), les besoins modernes dépassent très souvent la capacité d’un tableau 2 rangées (26 modules).

Faisons le calcul : une cuisine moderne requiert à elle seule 3 circuits spécialisés (plaques 32A, four 20A, lave-vaisselle 20A). Ajoutez les circuits pour le lave-linge, les prises des chambres et du salon (8 à 12 par circuit), l’éclairage… On atteint rapidement 15 à 18 circuits, soit autant de disjoncteurs. Chaque disjoncteur occupe un module, chaque interrupteur différentiel en occupe deux. Le compte est vite plein. Un tableau de 2 rangées vous laisse sans aucune marge de manœuvre.

Opter pour un tableau de 3 rangées (39 modules) n’est pas du luxe, c’est une décision de prévoyance. Cela permet non seulement de loger confortablement votre installation actuelle, mais aussi de respecter une règle d’or : l’évolutivité. La norme est d’ailleurs claire sur ce point : 20% des emplacements doivent demeurer disponibles à la fin du chantier. Ces modules libres sont votre assurance pour intégrer sereinement une borne de recharge, une pompe à chaleur ou des panneaux solaires sans devoir remplacer tout le tableau.

En définitive, voir plus grand dès le départ vous évite des modifications coûteuses et complexes à l’avenir. Un tableau 3 rangées pour 80 m² est aujourd’hui la norme de confort et de sécurité.

Comment organiser les 18 disjoncteurs de votre tableau par étages ou par pièces ?

Une fois le tableau dimensionné, la question de l’organisation se pose. L’approche « un disjoncteur par pièce » est un bon début, mais elle est très limitée. Une organisation stratégique, le véritable secret d’un « cerveau » bien fait, va bien au-delà. Elle vise deux objectifs : la lisibilité et la continuité de service en cas de panne.

La stratégie la plus efficace est de répartir les circuits par logique d’usage et de criticité. Regroupez sur une même rangée les circuits non essentiels que vous pouvez couper en partant en vacances (TV, certains éclairages, prises non utilisées). Isolez sur un circuit dédié, sous un différentiel à part si possible, les appareils critiques comme le congélateur ou l’alarme. Pour une maison à étages, la répartition verticale est intuitive : une rangée pour le RDC, une pour l’étage. Cela simplifie énormément le repérage.

Cette organisation logique prend tout son sens lors d’un dépannage. Si un défaut fait sauter un interrupteur différentiel, une répartition intelligente vous permet de couper uniquement une petite zone (ex: les prises de la cuisine) tout en maintenant la lumière et l’électricité partout ailleurs. C’est la fin du « tout ou rien » anxiogène.

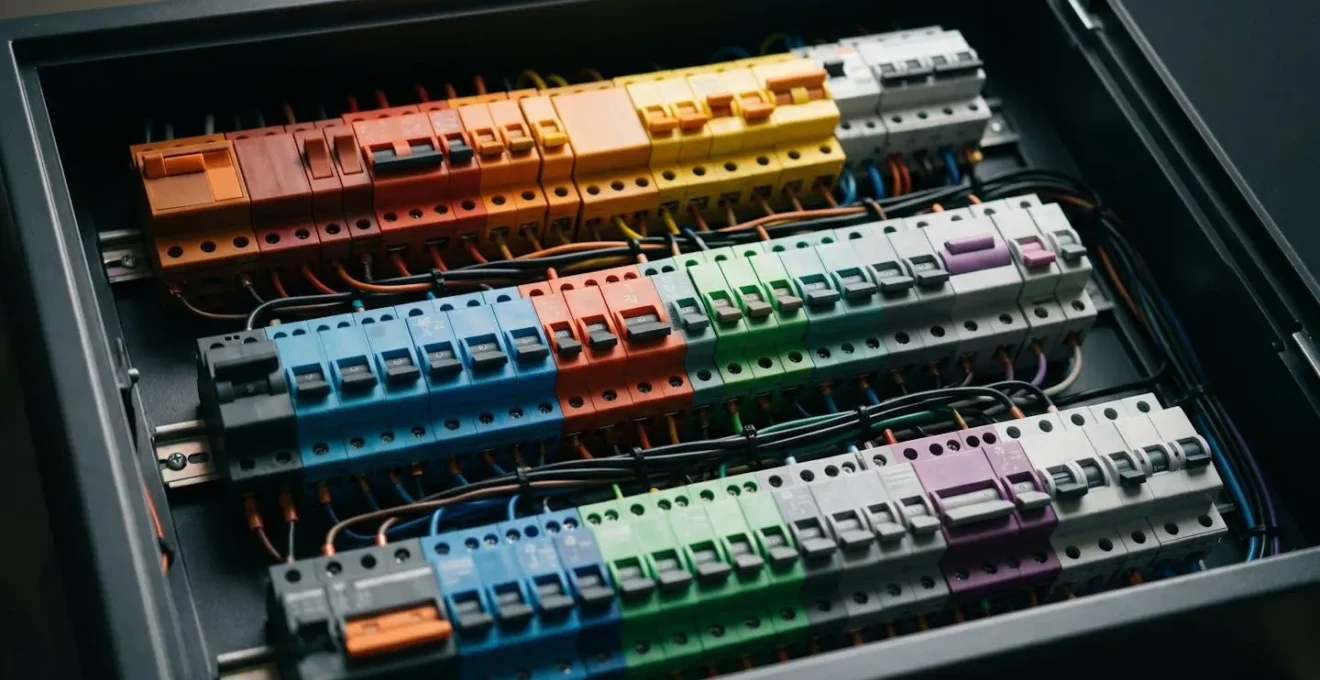

Comme le montre cette image, un tableau bien conçu est un modèle d’ordre. Chaque rangée a une fonction claire, chaque disjoncteur est étiqueté. Cette clarté n’est pas seulement esthétique : elle est le garant d’une maintenance facile et d’un diagnostic rapide. Prenez le temps de dessiner ce plan de bataille. Votre « vous » du futur, confronté à une panne un dimanche soir, vous en remerciera.

En résumé, ne subissez pas la disposition de votre tableau. Concevez-la. Pensez par étages, par usages (jour/nuit), par criticité (congélateur/VMC) pour créer une installation non seulement fonctionnelle, mais aussi résiliente.

Tableau électrique encastré ou apparent : lequel pour un mur en placo vs pierre ?

Le choix entre un tableau en saillie (apparent) ou encastré est souvent perçu comme purement esthétique. C’est une erreur. Si l’aspect visuel est un facteur, la nature du mur, le budget et l’évolutivité sont des critères bien plus déterminants.

Dans une construction neuve ou une rénovation lourde avec des murs en plaques de plâtre, l’encastrement est la solution la plus élégante. Le tableau se fond dans le mur, ne laissant apparaître que sa porte. C’est discret et moderne. Cependant, cette option est plus complexe à mettre en œuvre. Elle nécessite de créer une réservation dans la cloison, d’installer une boîte d’encastrement et souvent de réaliser des finitions (plâtre, peinture). C’est une option plus coûteuse en main-d’œuvre.

À l’inverse, sur un mur porteur en pierre, en brique ou en béton, la pose en saillie (apparent) est quasi systématique. Réaliser une saignée pour encastrer un tableau de 3 ou 4 rangées serait un travail titanesque, coûteux et qui fragiliserait le mur. Le tableau apparent est plus simple et rapide à installer, et donc moins cher. Il offre également une meilleure accessibilité pour d’éventuelles modifications. Son inconvénient est son impact visuel, qu’on cherche à minimiser en le plaçant dans un espace technique (cellier, garage) via une Gaine Technique de Logement (GTL).

Le tableau suivant synthétise bien les coûts à anticiper. Il montre que l’encastré, bien que parfois moins cher à l’achat, entraîne des surcoûts significatifs en travaux annexes.

La nature de votre mur dicte donc en grande partie la solution. Sur du placo, vous avez le choix, avec un arbitrage coût/esthétique. Sur un mur en dur, le tableau apparent s’impose comme la solution de raison, à la fois économique et pratique.

L’erreur qui coûte 2000 € : installer le tableau électrique dans la salle de bain ou le garage humide

L’emplacement du tableau électrique n’est pas négociable : il est régi par la norme NF C 15-100 et le bon sens. Le placer dans un environnement humide ou mal ventilé est une bombe à retardement. L’humidité est l’ennemi public numéro un des composants électriques. Elle provoque de la corrosion sur les contacts, des risques de courts-circuits et une usure prématurée de l’ensemble de l’appareillage. C’est une menace invisible qui dégrade lentement mais sûrement la sécurité de votre installation.

La norme interdit formellement l’installation du tableau électrique dans un local contenant une baignoire ou une douche, ainsi qu’au-dessus d’un point d’eau ou d’appareils de cuisson. Un garage non isolé et humide ou une buanderie sans ventilation adéquate sont également des endroits à proscrire. Ces précautions peuvent sembler excessives, mais elles sont justifiées par le risque. Il faut savoir que 85% des installations électriques de plus de 15 ans comportent au moins une anomalie, l’humidité étant un facteur aggravant majeur.

Pourquoi « l’erreur à 2000 € » ? Ce chiffre n’est pas choisi au hasard. C’est une estimation basse du coût d’un sinistre (incendie, dégât des eaux sur l’installation) que votre assurance pourrait refuser de couvrir. En effet, comme le rappellent les experts, le non-respect des normes est une clause d’exclusion de garantie quasi systématique.

En cas de sinistre, une installation non conforme peut entrainer un refus d’indemnisation par les compagnies d’assurance.

– Domomat, Guide des installations électriques 2024

L’emplacement idéal pour le tableau est la Gaine Technique de Logement (GTL), située de préférence dans l’entrée ou un dégagement. Cet espace regroupe les arrivées électriques et de communication. Il doit être facilement accessible, sec et ventilé. Choisir le bon emplacement n’est pas une contrainte, c’est la première étape d’une installation sécurisée et durable.

Ignorer ces règles, c’est prendre un risque financier et sécuritaire démesuré pour un gain de place illusoire. La sécurité de votre foyer n’a pas de prix.

Comment remplacer un tableau à fusibles porcelaine des années 1970 par un tableau moderne ?

Remplacer un vieux tableau à fusibles, souvent en porcelaine et datant des années 70 ou 80, n’est pas une simple mise à jour esthétique, c’est un saut quantique en matière de sécurité. Ces anciennes installations ne disposent d’aucune protection différentielle 30mA, obligatoire aujourd’hui pour protéger les personnes contre les chocs électriques. De plus, les fusibles protègent mal les équipements contre les surcharges. C’est une opération prioritaire dans toute rénovation.

Le processus de remplacement, bien que nécessitant rigueur et méthode, se décompose en étapes logiques. La première, et la plus cruciale, est le repérage et l’étiquetage de chaque circuit existant. Avant de tout démonter, il faut identifier à quoi correspond chaque fusible. C’est une phase d’enquête, souvent réalisée avec un multimètre ou en testant les circuits un par un.

Une fois le repérage fait, le chantier peut commencer, toujours après avoir coupé l’alimentation générale au disjoncteur d’abonné. On démonte l’ancien tableau, on fixe le nouveau châssis, et on commence le raccordement. C’est là que l’étiquetage prend tout son sens. On reconnecte les circuits un par un sur les nouveaux disjoncteurs, en respectant la nouvelle organisation que vous avez définie. Le coût de l’opération est variable, mais un remplacement complet se situe souvent dans une fourchette de 500€ à 1000€ en moyenne pour le matériel et la main-d’œuvre, pour un tableau de taille standard.

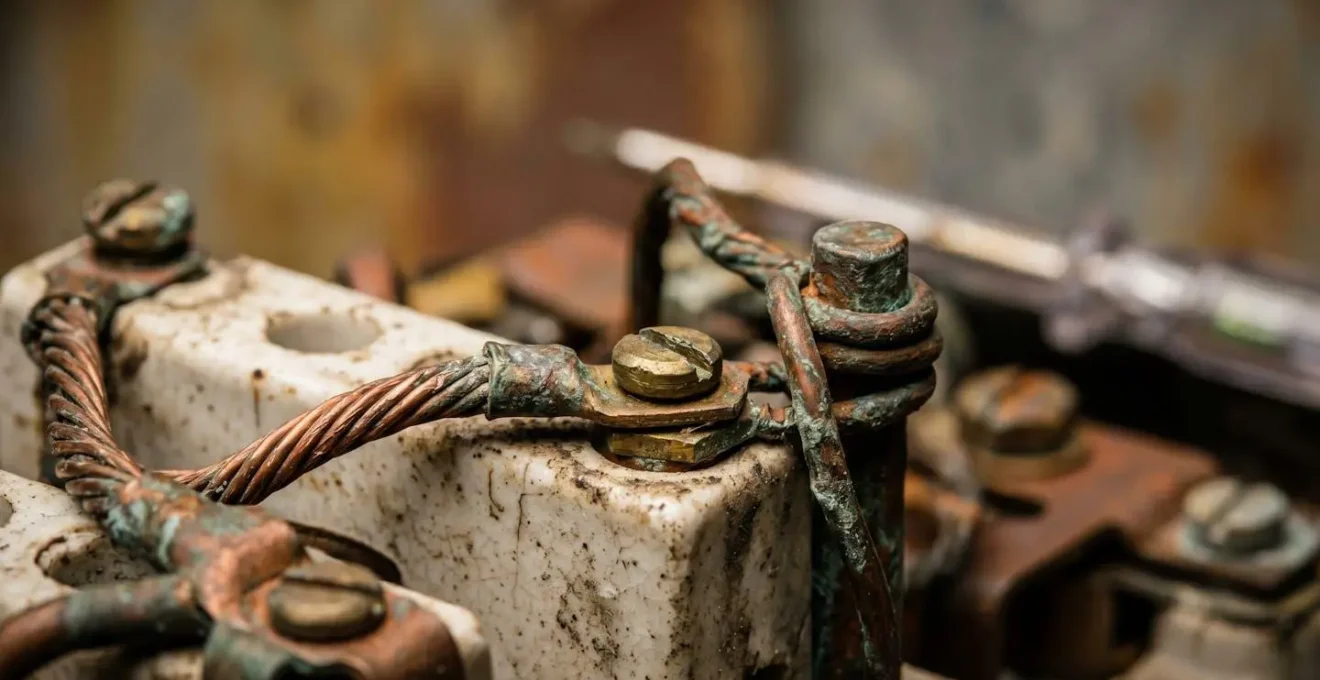

Cette image illustre la phase de diagnostic. Avant de remplacer, il faut comprendre. Cette analyse préalable permet de vérifier l’état des câbles (section, isolation) et de s’assurer qu’ils sont compatibles avec la nouvelle installation. Parfois, le remplacement du tableau s’accompagne de la nécessité de retirer certaines lignes trop vétustes.

Bien que l’intervention puisse impressionner, le gain en sécurité et en tranquillité d’esprit est immense. Vous passez d’une installation archaïque et dangereuse à un système moderne, fiable et facile à gérer.

Tableau électrique pré-équipé ou vide : lequel pour une rénovation sans électricien ?

C’est le grand dilemme du bricoleur averti qui se lance dans sa rénovation. Le tableau pré-équipé semble être la solution de facilité : tout est déjà monté, il n’y a « plus qu’à » brancher. Le tableau vide, lui, intimide avec ses rails nus. Pourtant, dans le contexte d’une rénovation, le choix est moins évident qu’il n’y paraît.

Le tableau pré-équipé est conçu pour des configurations standards, typiques des constructions neuves (pavillon T4 de base). Il offre un gain de temps indéniable à l’installation. Cependant, son principal défaut est son manque de flexibilité. La composition est fixe, et souvent, elle ne correspondra pas exactement aux besoins spécifiques d’une rénovation où l’on doit composer avec l’existant. Vous risquez de vous retrouver avec des disjoncteurs inutiles ou, pire, de manquer du calibre exact dont vous avez besoin.

Le tableau vide, ou « à composer », est la solution du sur-mesure. Vous achetez le coffret nu, puis vous choisissez chaque composant (interrupteurs différentiels, disjoncteurs) des marques et calibres que vous souhaitez. C’est la garantie d’avoir une installation 100% adaptée. C’est plus long à monter, mais cela permet souvent de réaliser des économies en n’achetant que le strict nécessaire et en choisissant la qualité des composants. Pour une rénovation, c’est presque toujours le choix le plus judicieux.

Ce comparatif met en lumière le faux-semblant de l’économie du pré-équipé. L’économie de temps à l’installation peut être annulée par le coût d’un tableau inadapté qu’il faudra compléter.

En conclusion, pour une rénovation, le tableau vide est le choix de la raison. Il demande un investissement en temps initial pour la conception, mais offre une flexibilité et une adéquation parfaites que le pré-équipé ne peut garantir.

Comment prévoir 20% de place libre dans votre tableau pour les évolutions futures ?

La règle des 20% de réserve n’est pas une contrainte administrative arbitraire. C’est la règle la plus importante pour garantir la pérennité de votre installation. Un tableau électrique installé aujourd’hui a une durée de vie de plus de 20 ans. Imaginez tout ce qui peut changer dans votre logement et dans la technologie en deux décennies ! Ne pas prévoir cette réserve, c’est se condamner à des modifications lourdes et coûteuses dans le futur.

Concrètement, à quoi sert cet espace ? Il est destiné à accueillir les modules des technologies qui sont déjà là ou qui arrivent à grands pas. La transition énergétique et la maison connectée ne sont plus de la science-fiction. Pensez à la borne de recharge pour véhicule électrique. Une installation correcte nécessite une protection dédiée, qui occupe de l’espace : il faut prévoir 4 modules minimum requis (disjoncteur + différentiel dédié) pour une borne standard.

Mais ce n’est pas tout. Cette réserve est aussi le futur emplacement pour :

• Un gestionnaire d’énergie ou un délesteur pour optimiser votre consommation ou gérer une installation photovoltaïque.
• Des modules de domotique pour piloter vos éclairages ou vos volets roulants (télérupteurs, contacteurs).
• Une protection dédiée pour une future pompe à chaleur ou une climatisation.
• Des modules de mesure pour suivre votre consommation en temps réel sur votre smartphone.

Anticiper, c’est simple : lors du dimensionnement, après avoir listé tous vos circuits actuels, comptez le nombre total de modules utilisés. Multipliez ce chiffre par 1,2. Le résultat vous donne la taille minimale de votre tableau. Si vous avez 30 modules, il vous faut un tableau d’au moins 36 modules, soit un modèle 3 rangées de 13 modules (39 places).

Cette réserve de 20% n’est donc pas de l’espace « perdu ». C’est l’investissement le plus rentable que vous puissiez faire dans votre tableau électrique. C’est la garantie que votre installation pourra s’adapter aux innovations de demain sans tout casser.

Tableau électrique de répartition : à quoi servent vraiment tous ces disjoncteurs ?

Pour le non-initié, un tableau électrique est une forêt de manettes identiques. On sait qu’elles servent à « protéger », mais protéger quoi, et comment ? La confusion vient souvent d’une idée fausse : on pense que le disjoncteur protège l’appareil qui est branché. En réalité, sa fonction première est tout autre, et la comprendre change toute la perception d’une installation.

Un disjoncteur 16A ne protège pas l’appareil, mais le câble de 2,5mm² dans le mur. Un 10A protège le fil de 1,5mm². C’est la section du câble qui détermine le nombre max de prises, pas le calibre seul.

– Devenir-électricien.fr, Tableau électrique selon la NF C 15-100 : Guide débutant

Cette citation est fondamentale. Le disjoncteur est le gardien de l’intégrité de votre câblage mural. Chaque calibre (10A, 16A, 20A, 32A) est spécifiquement choisi pour une section de fil donnée. Si trop de courant passe dans le fil, celui-ci s’échauffe, son isolant peut fondre et provoquer un court-circuit, voire un incendie. Le disjoncteur détecte cette surintensité et coupe le circuit bien avant que le câble ne soit en danger. Il y a donc une triade indissociable : Section du câble → Calibre du disjoncteur → Type et nombre d’appareils autorisés.

La deuxième fonction du disjoncteur, en tandem avec l’interrupteur différentiel qui le chapeaute, est de protéger les personnes. Mais sa mission principale est de protéger l’infrastructure. C’est pour cela qu’il est crucial de ne jamais « sur-calibrer » un disjoncteur (mettre un 20A là où un 16A est prévu) : vous laisseriez le câble sans protection adéquate.

Maintenant que vous avez les clés pour comprendre, dimensionner et organiser votre installation, l’étape suivante consiste à passer de la théorie à la pratique en dessinant le plan de votre propre tableau. C’est la meilleure garantie pour obtenir une installation sûre, conforme et parfaitement adaptée à vos besoins réels.
