Disjoncteurs : comment choisir le bon calibre pour chaque circuit de votre maison ?

En tant que bricoleur confirmé, vous avez déjà été confronté à cette situation : un disjoncteur qui saute, plongeant une partie de la maison dans le noir. La première impulsion, souvent dictée par l’agacement, serait de se dire que le calibre est insuffisant. La tentation de passer d’un 16A à un 20A pour « être tranquille » est grande. Pourtant, cette action, si elle n’est pas réfléchie, est l’une des plus dangereuses que vous puissiez entreprendre sur votre tableau électrique. Un disjoncteur n’est pas là pour protéger vos appareils, mais pour protéger ce que vous ne voyez pas : les câbles encastrés dans vos murs.

Le choix d’un calibre de disjoncteur ne se résume pas à consulter un tableau de correspondance. C’est un acte de prédiction physique. Il faut comprendre la « vie » d’un circuit, anticiper les charges qu’il subira et s’assurer que le dispositif de protection agira comme un gardien infaillible. La norme NF C 15-100 fournit les règles, mais un formateur vous en explique la logique. C’est l’objectif de ce guide : aller au-delà de la simple conformité pour vous donner les clés d’une sécurité absolue.

Nous allons décomposer ensemble la science qui se cache derrière ces petits appareils. De la physique de l’effet Joule aux cas pratiques comme la buanderie ou la pompe de piscine, vous apprendrez à raisonner non plus en termes de « ce qui est permis », mais en termes de « ce qui est sûr ». Car en électricité, la véritable expertise ne consiste pas seulement à faire fonctionner une installation, mais à garantir qu’elle ne pourra jamais devenir une source de danger.

Cet article est structuré pour vous guider pas à pas, du concept fondamental de la protection à la détection des pannes. Le sommaire ci-dessous vous permettra de naviguer directement vers les points qui vous intéressent le plus.

Pourquoi le disjoncteur coupe le courant avant que votre câble ne prenne feu ?

Le rôle premier d’un disjoncteur est souvent mal compris. Il ne protège pas en priorité l’appareil que vous branchez, mais l’installation elle-même, et plus précisément le câble qui l’alimente. Il faut voir l’ensemble comme une sécurité en cascade : le câble possède une limite physique de courant qu’il peut supporter avant que son isolant ne fonde et ne provoque un incendie. Le disjoncteur est calibré pour être le « maillon faible » intentionnel de cette chaîne. Il doit couper le courant bien avant que le câble n’atteigne son point de rupture. C’est une mission de sacrifice pour la sécurité globale, d’autant plus cruciale quand on sait que près de 25 % des incendies sont d’origine électrique.

Ce phénomène de surchauffe est régi par une loi physique simple : l’effet Joule. Lorsqu’un courant électrique traverse un conducteur, il produit de la chaleur. Cette chaleur est proportionnelle au carré de l’intensité (ampères). Si vous doublez l’intensité, vous quadruplez la chaleur produite. Un câble de 1,5 mm² est conçu pour dissiper la chaleur générée par un courant de 16A, mais pas beaucoup plus. Le disjoncteur est donc un « thermomètre » indirect qui surveille l’intensité pour prévenir la « fièvre » du câble.

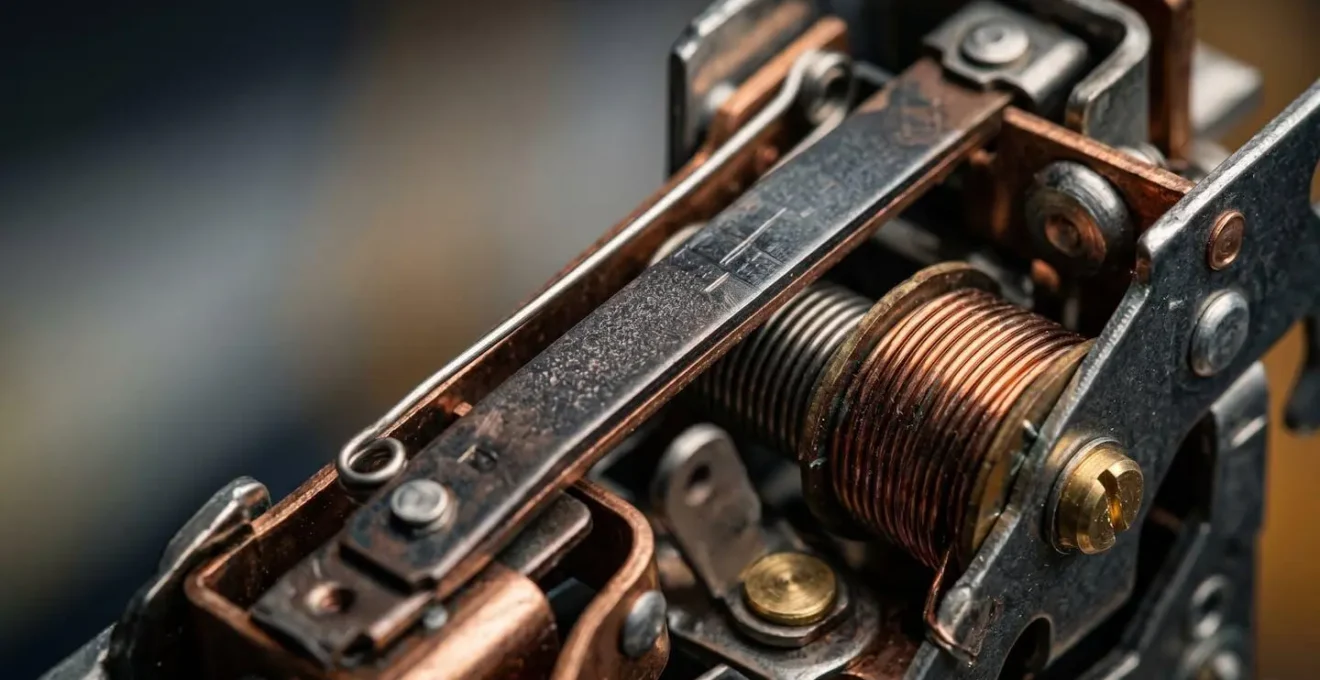

Pour comprendre ce mécanisme, il est utile de visualiser les composants internes du disjoncteur, notamment son bilame thermique.

Comme le montre ce gros plan, le mécanisme de protection thermique repose sur une petite lame composée de deux métaux soudés avec des coefficients de dilatation différents (le bilame). En cas de surcharge prolongée, le passage du courant chauffe cette lame. Elle se déforme lentement jusqu’à actionner un levier qui déclenche l’ouverture du circuit. C’est cette déformation mécanique, calibrée avec précision, qui garantit que le courant sera coupé avant que l’isolant du câble n’atteigne une température critique.

Comment calculer le bon calibre de disjoncteur pour un circuit de prises en câble 2,5 mm² ?

La norme NF C 15-100 établit une règle claire et non négociable : un circuit de prises de courant câblé en 2,5 mm² doit être protégé par un disjoncteur de 20A maximum et ne doit pas comporter plus de 12 prises. Cette règle est le fondement de la sécurité, mais pour un bricoleur confirmé, il est intéressant de comprendre la logique de puissance qui se cache derrière.

Un circuit de 20A peut théoriquement supporter une puissance maximale de 20A × 230V = 4600W. C’est considérable. Cependant, il est rare que les 12 prises soient utilisées simultanément à pleine puissance. C’est pourquoi la norme intègre une marge de sécurité. Le vrai calcul consiste à estimer la charge la plus défavorable, c’est-à-dire le scénario où les appareils les plus gourmands fonctionnent en même temps.

Le point de départ reste le tableau de correspondance normatif, qui est la base de toute installation. Il synthétise les associations à respecter impérativement. Pour vous aider à visualiser, voici les règles de base pour les circuits les plus courants, comme le rappelle le guide de la norme NF C 15-100.

Au-delà de ce tableau, savoir évaluer la charge réelle d’un circuit vous permet de mieux concevoir votre installation et de comprendre pourquoi un circuit peut disjoncter.

Disjoncteur 20A standard ou réglable : lequel pour protéger une pompe de piscine ?

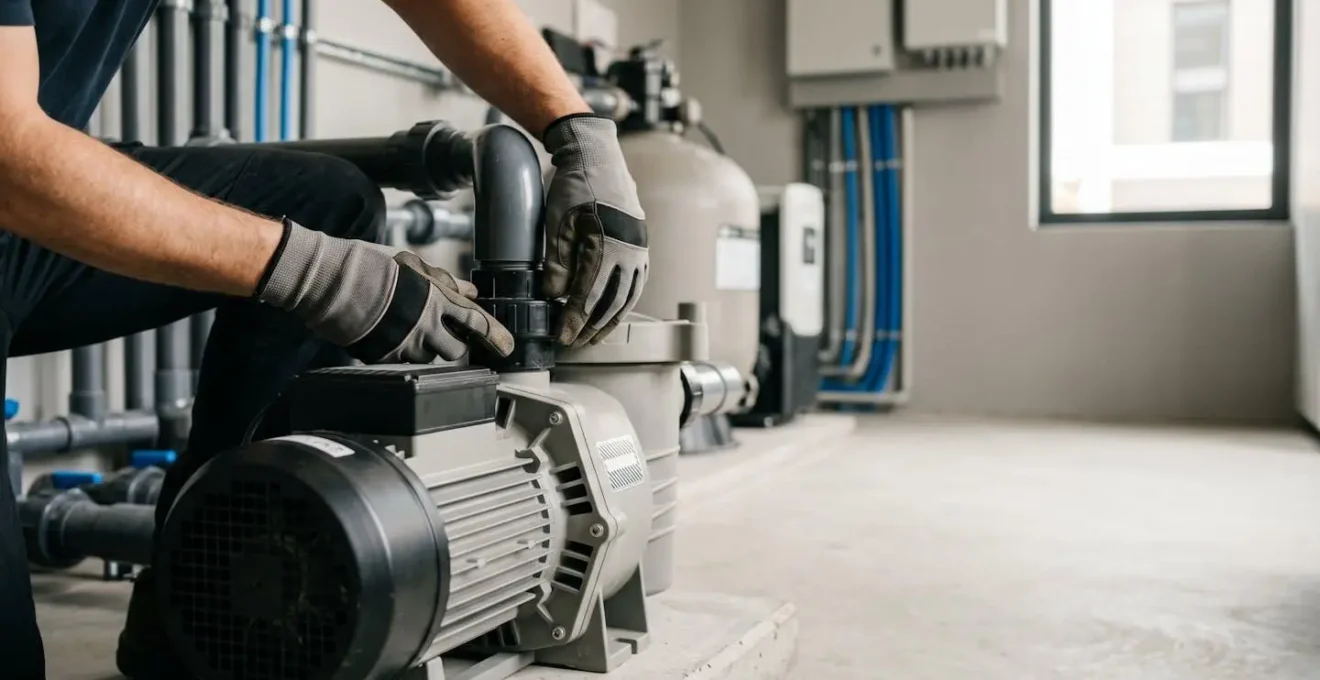

La protection d’un moteur électrique, comme celui d’une pompe de piscine, est un cas particulier. Au démarrage, un moteur demande une très forte intensité pendant un court instant. C’est ce qu’on appelle le courant d’appel ou de démarrage. Ce pic peut atteindre 5 à 8 fois l’intensité nominale de fonctionnement. Un disjoncteur standard (courbe C), conçu pour les usages domestiques courants, interpréterait ce pic comme un court-circuit et déclencherait immédiatement.

Pour éviter ces déclenchements intempestifs, il est impératif d’utiliser un disjoncteur de courbe D. Ce type de disjoncteur est spécifiquement conçu pour tolérer des courants d’appel élevés sans se déclencher, tout en assurant une protection efficace contre les surcharges prolongées et les courts-circuits. Comme le souligne ATEC France, expert en matériel électrique :

Le disjoncteur courbe D accepte un appel de charge important lors du démarrage de certains appareils comme les moteurs électriques qui ont besoin d’un appel de courant plus important pour démarrer.

– ATEC France, Guide technique sur les disjoncteurs courbe C et courbe D

Le choix se portera donc sur un disjoncteur 20A courbe D si le circuit est en 2,5 mm². Un disjoncteur réglable (disjoncteur moteur) est une solution encore plus fine et professionnelle, mais souvent surdimensionnée pour une installation domestique simple. Il permet d’ajuster très précisément le seuil de déclenchement thermique à l’intensité nominale du moteur, offrant une protection optimale.

Pour une pompe de piscine standard, un disjoncteur courbe D bien calibré est donc le compromis idéal entre sécurité et fiabilité de fonctionnement. Il garantit que la pompe démarrera à chaque fois sans faire sauter le courant, tout en protégeant le câble d’alimentation contre toute surchauffe dangereuse.

L’erreur mortelle : passer de 16A à 32A sur un câble de 1,5 mm² pour éviter que ça saute

C’est l’erreur la plus grave qu’un bricoleur, même averti, puisse commettre. Face à un disjoncteur de 16A qui déclenche régulièrement, la solution de facilité est de le remplacer par un calibre supérieur, 20A ou pire, 32A, sans toucher au câblage. Cette action anéantit purement et simplement le principe de sécurité de l’installation. Vous venez de donner l’autorisation au circuit de laisser passer un courant bien supérieur à ce que le câble peut physiquement supporter.

Le disjoncteur de 32A ne « verra » un problème de surcharge qu’à partir de 32A. Or, un câble de 1,5 mm² commence à surchauffer dangereusement bien avant. Si un appareil défectueux ou une accumulation d’appareils tire 25A sur ce circuit, le disjoncteur de 32A restera inerte. Pendant ce temps, le câble, agissant comme une résistance, va monter en température à cause de l’effet Joule. Son isolant en PVC, généralement conçu pour ne pas dépasser 70°C, va ramollir, fondre, et finir par provoquer un court-circuit entre les conducteurs, ou pire, enflammer les matériaux adjacents (placo, bois, isolant).

Ce scénario n’est pas une fiction, c’est une conséquence directe des lois de la physique, comme l’illustre le cas suivant.

La règle est donc absolue : le calibre du disjoncteur est dicté par la section du câble, et non l’inverse. Si un circuit disjoncte, la cause est une surcharge ou un défaut. La solution est de réduire le nombre d’appareils, de trouver l’appareil défectueux ou de créer un nouveau circuit, jamais d’augmenter le calibre du disjoncteur sans recâbler intégralement la ligne avec la section appropriée.

Comment savoir si votre disjoncteur est défectueux ou si c’est vraiment le circuit qui est en surcharge ?

Un disjoncteur qui saute est un signe que votre installation fonctionne : elle vous protège. Mais comment distinguer un déclenchement légitime (surcharge, court-circuit) d’un dysfonctionnement du disjoncteur lui-même ? Avant de remplacer l’appareil, un protocole de diagnostic rigoureux s’impose. La première étape est toujours d’isoler la cause.

La méthode la plus simple consiste à procéder par élimination :

1. Débranchez tous les appareils connectés au circuit concerné.
2. Réarmez le disjoncteur. S’il tient, le problème vient d’un des appareils.
3. Rebranchez les appareils un par un jusqu’à identifier celui qui provoque le déclenchement.
4. Si le disjoncteur saute immédiatement même sans aucun appareil branché, le défaut se situe soit dans le câblage (court-circuit entre les fils dans une boîte de dérivation ou une gaine), soit dans le disjoncteur lui-même.

Un disjoncteur peut vieillir. Son mécanisme interne, notamment le bilame thermique, peut perdre sa précision avec le temps et les cycles de chauffe. Comme le mentionne le Guide pratique de la norme NF C 15-100, la fatigue est un symptôme classique :

Un disjoncteur qui saute sans raison apparente après plusieurs heures de fonctionnement normal peut être un signe de fatigue de son bilame thermique, un symptôme classique de vieillissement.

– Guide pratique NF C 15-100, Maintenance des installations électriques domestiques

Vous pouvez effectuer un test simple : le bouton « T » (Test) présent sur la face avant du disjoncteur (et du différentiel). Appuyer dessus simule un défaut et doit provoquer le déclenchement immédiat. Attention, ce test ne vérifie que le bon fonctionnement du mécanisme de déclenchement mécanique, pas la précision de ses seuils de détection thermique ou magnétique. Pour un diagnostic avancé, l’utilisation d’une pince ampèremétrique est la seule solution fiable. Elle permet de mesurer le courant réel qui circule dans le circuit et de le comparer au calibre du disjoncteur. Si le courant mesuré est bien inférieur au calibre et que le disjoncteur saute, il est très probablement défectueux.

Circuit de prises en 16A ou 20A : lequel pour une buanderie avec lave-linge et sèche-linge ?

La buanderie est un cas d’école car elle concentre des appareils électroménagers puissants et susceptibles de fonctionner en même temps. La tentation pourrait être de les brancher sur un même circuit de prises. C’est une erreur à ne pas faire. La norme NF C 15-100 est très claire sur ce point : les appareils comme le lave-linge, le sèche-linge ou le lave-vaisselle doivent chacun disposer de leur propre circuit spécialisé.

La raison est simple : leur puissance cumulée dépasse la capacité d’un seul circuit. Un lave-linge en phase de chauffage peut consommer jusqu’à 2200W et un sèche-linge à condensation, plus de 2500W. Si les deux fonctionnaient sur un même circuit 20A (capacité max 4600W), la marge serait nulle ou négative, provoquant des déclenchements systématiques.

La solution normative et sécuritaire est donc de créer deux circuits dédiés distincts :

• Un circuit pour le lave-linge, avec un disjoncteur 20A et un câblage en 2,5 mm².
• Un circuit pour le sèche-linge, avec un disjoncteur 20A et un câblage en 2,5 mm².

De plus, la norme ajoute une subtilité importante concernant la protection des personnes. Depuis ses dernières évolutions, il y a une exigence de la norme NF C 15-100 pour les circuits lave-linge protégés par un différentiel type A (ou F), plus sensible aux courants de fuite à composante continue que peuvent générer les électroniques de ces appareils.

Le tableau suivant illustre pourquoi un seul circuit est insuffisant :

En conclusion, pour une buanderie, la question n’est pas « 16A ou 20A », mais « combien de circuits de 20A ». La réponse est : un par gros appareil électroménager.

U1000 R2V en 3G1,5 ou 3G2,5 : lequel pour un circuit de 8 prises en 16A ?

Cette question porte sur le choix du câble, qui est intimement lié à celui du disjoncteur. Pour un circuit de 8 prises protégé par un disjoncteur 16A, la norme NF C 15-100 impose une section de conducteur minimale de 1,5 mm². Le choix se porterait donc logiquement sur un câble U1000 R2V en 3G1,5 (3 conducteurs dont la terre, en section 1,5 mm²).

Cependant, en tant que formateur, je vous conseille de toujours anticiper. Le surcoût d’un câble en 2,5 mm² est relativement faible par rapport au coût total des travaux, mais il vous offre une flexibilité future considérable. Si un jour vous souhaitez ajouter une prise à ce circuit ou le faire évoluer pour des usages plus gourmands, le câble sera déjà prêt. Vous n’aurez qu’à changer le disjoncteur pour un 20A. C’est une bonne pratique de « surdimensionner » légèrement la section des câbles pour les circuits de prises.

Comme le rappelle Legrand, une référence en la matière, la norme NF C 15-100 impose une section de 2,5 mm² pour un circuit allant jusqu’à 12 prises avec un disjoncteur de 20A. Si vous vous limitez strictement à 8 prises et 16A, le 1,5 mm² est conforme. Mais la vision à long terme recommande le 2,5 mm².

Il est aussi utile de distinguer le câble U1000 R2V des fils H07V-U. Le U1000 R2V est un câble rigide avec sa propre gaine de protection noire, très résistante. Il peut être posé en apparent, en saignée, ou même enterré (sous conditions). Les fils H07V-U (bleu, rouge, vert/jaune) sont des conducteurs simples qui doivent impérativement être passés dans une gaine de protection (généralement une gaine ICTA annelée). Pour des passages en vide sanitaire, garage ou cave, le U1000 R2V offre une robustesse et une protection contre l’humidité bien supérieures, justifiant son choix pour une sécurité accrue.

Surcharge électrique : comment détecter et corriger avant la panne ou l’incendie ?

La surcharge n’est pas toujours un événement brutal qui fait sauter un disjoncteur. Elle peut être lente, insidieuse, et causer des dommages bien avant la panne franche. Une surcharge chronique, même légère, fatigue les composants, chauffe les connexions et peut mener à un incendie. Il est donc crucial d’apprendre à détecter les signes avant-coureurs. La sécurité électrique est une affaire d’observation, bien avant d’être une affaire d’intervention. D’ailleurs, comme l’indique le Baromètre 2024 de l’ONSE, le nombre de sinistres liés à l’électricité reste très élevé.

Votre meilleur outil de diagnostic, ce sont vos sens. Une installation électrique qui commence à souffrir envoie des signaux faibles qu’un œil (ou un nez) averti peut capter :

• La vue : Cherchez des traces de brunissement ou de noir autour des bornes de connexion dans le tableau électrique ou sur les prises murales. Un plastique qui se déforme est un signal d’alarme absolu.
• L’odorat : Une légère odeur de plastique chaud ou de « poisson frit » près d’une prise ou du tableau est caractéristique d’un composant qui surchauffe. N’ignorez jamais ce signal.
• Le toucher : Avec précaution (le dos de la main pour éviter de saisir un élément sous tension en cas de défaut), touchez la façade de vos disjoncteurs. Un disjoncteur anormalement tiède ou chaud en fonctionnement normal est le signe d’une surcharge permanente ou d’une connexion mal serrée.
• L’ouïe : Un grésillement ou un bourdonnement discret provenant du tableau électrique indique souvent un mauvais contact, source d’échauffement par arc électrique.
• L’observation : Si les lumières de votre maison baissent d’intensité quand un appareil puissant (four, compresseur) démarre, cela peut indiquer que votre installation est à la limite de sa capacité.

Corriger une surcharge commence par l’identifier. Si vous branchez systématiquement une multiprise sur une autre multiprise pour alimenter un radiateur d’appoint, un ordinateur et une bouilloire, vous créez volontairement une situation de surcharge. La correction passe par une utilisation raisonnée des circuits et, si nécessaire, par la création de nouvelles lignes pour répondre à de nouveaux besoins.

Fort de cette connaissance approfondie des principes de protection, auditez votre installation non plus comme un simple bricoleur, mais avec l’œil d’un expert garant de sa propre sécurité. Chaque choix, du calibre du disjoncteur à la section du câble, est une brique essentielle de la forteresse qui protège votre foyer.
