Tableau électrique de répartition : à quoi servent vraiment tous ces disjoncteurs ?

Le noir complet. Un « clac » sec a plongé votre soirée dans le silence et l’obscurité. Vous ouvrez la porte du placard technique et là, il vous fixe : le tableau électrique. Une rangée de 15, 18, voire plus de petits leviers blancs, aucun repère, aucune indication. Lequel relever ? Pourquoi a-t-il sauté ? Est-ce grave ? Cette scène de solitude et de confusion est un classique pour des milliers de personnes. On se sent démuni, face à un appareil qui semble réservé aux seuls initiés, les électriciens.

Le premier réflexe est souvent de chercher une solution rapide, de relever un peu tous les interrupteurs au hasard en espérant que la lumière revienne. Pourtant, ce boîtier n’est pas votre ennemi. Il est au contraire le gardien le plus dévoué de votre sécurité et de celle de vos équipements. La plupart des guides se contentent de décrire techniquement chaque composant, vous laissant avec une liste de normes et de termes techniques (NF C 15-100, différentiel type A, calibre…) qui ne font qu’ajouter à la confusion. Ils oublient l’essentiel : vous donner les clés de lecture pour que vous puissiez vous-même « lire » votre installation.

Mais si la véritable clé n’était pas d’apprendre par cœur le jargon électrique, mais plutôt de comprendre la logique, l’histoire que raconte votre tableau ? Cet article adopte une approche différente. En tant qu’électricien formateur, mon but n’est pas de faire de vous un professionnel, mais de vous rendre autonome et serein. Nous allons démystifier ce panneau, non pas en listant des règles, mais en comprenant leur raison d’être. Vous découvrirez que chaque disjoncteur a une mission précise, que leur organisation suit une logique simple et que vous avez le pouvoir de transformer ce chaos apparent en un tableau de bord clair et sécurisant.

Cet article est structuré pour vous guider pas à pas dans la découverte de votre installation. Du rôle fondamental des différents niveaux de protection à l’art de bien choisir ses disjoncteurs, chaque section vous donnera des outils concrets pour reprendre le contrôle. Préparez-vous à ne plus jamais regarder votre tableau électrique de la même manière.

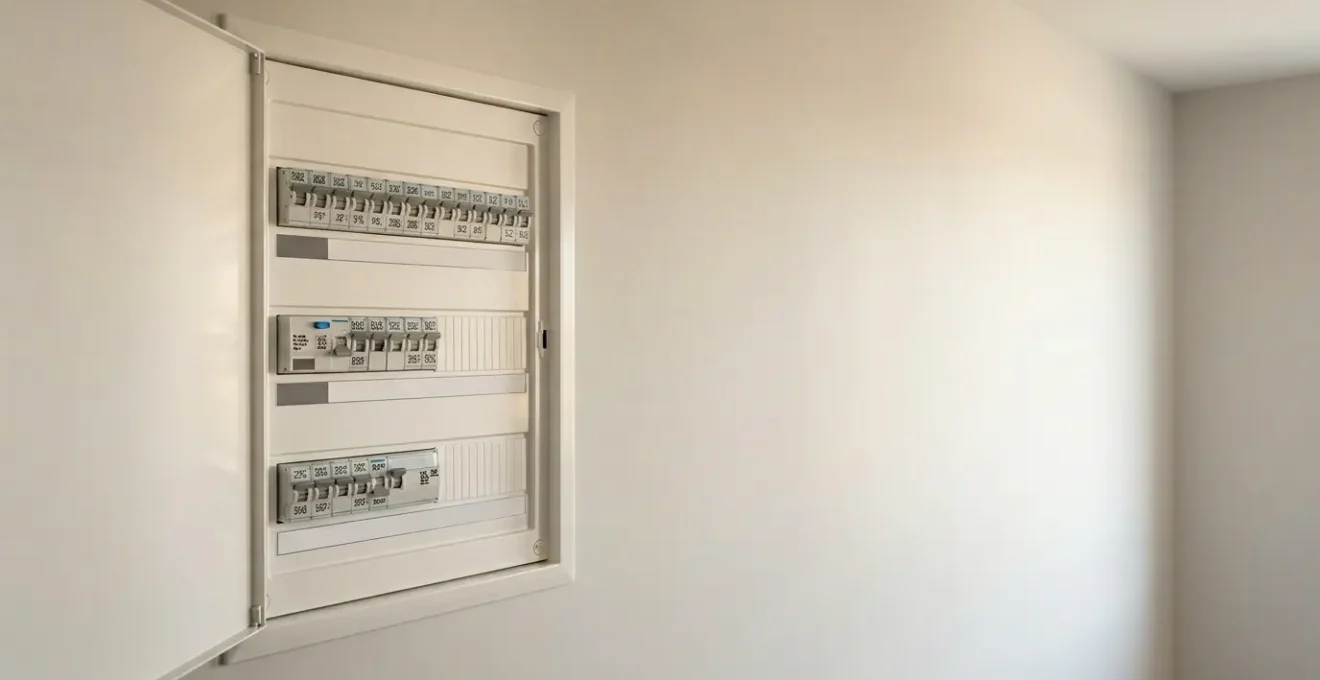

Pourquoi votre tableau a 3 niveaux de protection : abonné, différentiel, divisionnaire ?

Quand vous regardez votre tableau, vous ne voyez pas juste une série de disjoncteurs, mais une véritable cascade de sécurité à trois niveaux. Cette hiérarchie n’est pas un luxe, elle est la réponse à un enjeu majeur : la sécurité électrique domestique. Pour comprendre son importance, il faut savoir que près de 80% des accidents électriques ont lieu au domicile, impliquant trop souvent des enfants. Chaque niveau de protection a donc une mission spécifique et vitale.

Le premier gardien, c’est le disjoncteur d’abonné. C’est le gros boîtier, souvent un peu à l’écart, parfois plombé par le fournisseur d’énergie. Sa double mission : il limite la puissance totale que vous consommez à ce que prévoit votre contrat (si vous dépassez, il coupe tout) et il sert d’interrupteur général d’urgence pour tout le logement. Il protège votre contrat et offre une coupure globale.

Ensuite viennent les interrupteurs différentiels. Ce sont les modules un peu plus larges que les autres, avec un petit bouton « Test ». Leur rôle est crucial : ils vous protègent, vous, les humains, contre les risques d’électrisation. Ils mesurent en permanence le courant qui entre et qui sort d’un groupe de circuits. S’ils détectent une infime fuite de courant vers la terre (par exemple, à travers votre corps si vous touchez un appareil défectueux), ils coupent l’alimentation en une fraction de seconde, bien avant que cela ne devienne dangereux. C’est votre ange gardien personnel.

Enfin, le dernier rempart : les disjoncteurs divisionnaires (ou magnétothermiques). Ce sont les plus nombreux. Chacun protège un circuit spécifique (les lumières de la chambre, les prises de la cuisine…). Leur mission est de protéger vos biens : ils coupent en cas de surcharge (trop d’appareils branchés sur une même ligne) ou de court-circuit (contact accidentel entre deux fils). Ils empêchent ainsi les câbles de surchauffer et de provoquer un incendie. Ils sont les gardes du corps de vos appareils et de vos murs.

Cette structure en trois niveaux assure une protection redondante et ciblée : une panne sur le circuit du grille-pain ne doit pas plonger toute la maison dans le noir. C’est cette logique qui transforme une boîte complexe en un système de sécurité intelligent.

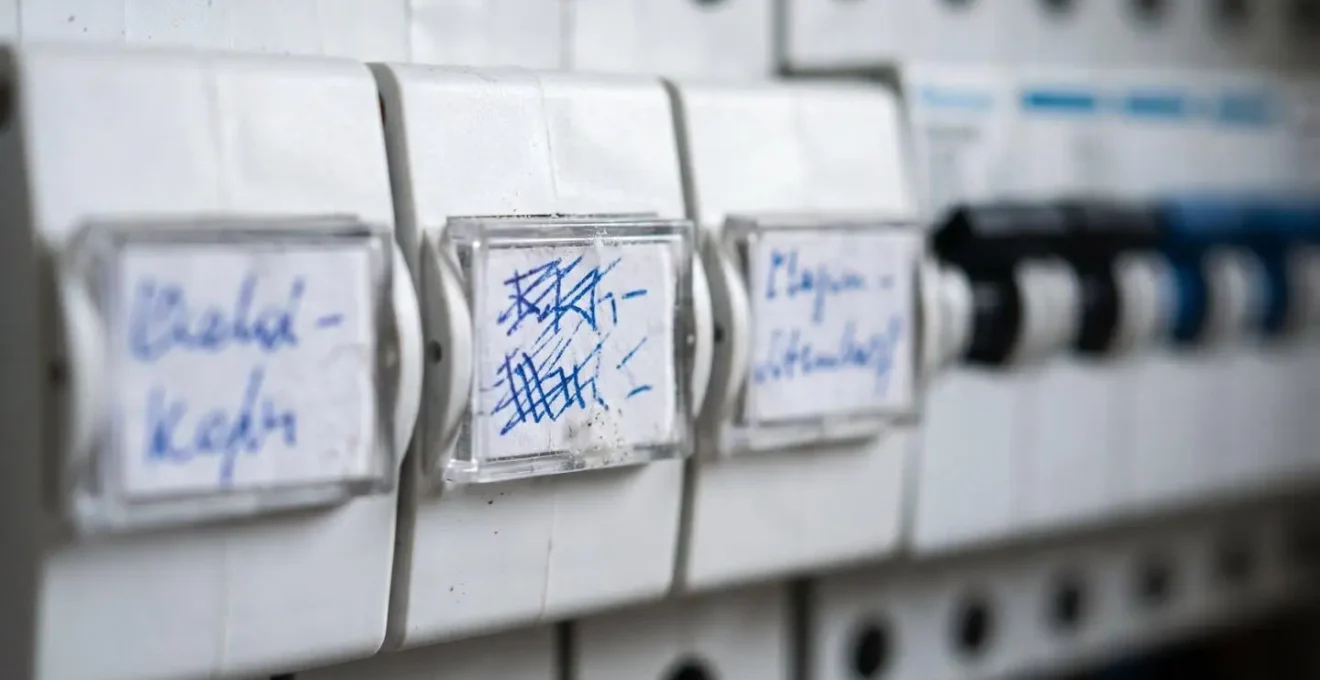

Comment étiqueter les 18 disjoncteurs de votre tableau pour gagner 10 minutes à chaque panne ?

Un tableau électrique sans étiquettes, c’est comme une carte sans légende : totalement inutile au moment où on en a le plus besoin. L’étiquetage n’est pas une simple formalité, c’est l’acte qui transforme une boîte de Pandore anxiogène en un tableau de bord clair et fonctionnel. Investir une heure à identifier méthodiquement vos circuits vous fera gagner un temps précieux et beaucoup de stress à chaque future intervention, qu’il s’agisse d’une simple panne ou de travaux à réaliser.

L’erreur la plus commune est d’utiliser des termes vagues comme « Prises » ou « Lumières ». Imaginez devoir couper le courant pour changer une ampoule dans le salon et plonger par erreur le congélateur dans le silence… Une bonne étiquette doit être fonctionnelle et précise. L’objectif est que n’importe qui, même un voisin venu aider en votre absence, puisse comprendre immédiatement quel disjoncteur contrôle quoi. Privilégiez des descriptions comme « Prises Cuisine (Plan travail) » ou « Lumières Chambres + Couloir Étage ».

Pour ne plus jamais hésiter, la méthode la plus efficace est de cartographier votre logement. Cela peut paraître fastidieux, mais c’est un jeu d’enfant avec un peu d’organisation et, idéalement, l’aide d’une deuxième personne. Une personne reste près du tableau pendant que l’autre parcourt la maison avec une lampe ou un petit appareil à brancher pour tester chaque prise et chaque interrupteur. C’est le moyen infaillible de créer une correspondance parfaite entre chaque disjoncteur et sa zone d’effet.

Une fois cette tâche accomplie, la prochaine panne ne sera plus une source de panique, mais un simple diagnostic de quelques secondes. Vous saurez immédiatement quelle partie de votre installation est concernée et pourrez agir en toute sérénité.

Tableau électrique pré-équipé ou vide : lequel pour une rénovation sans électricien ?

Lorsque vous envisagez de rénover ou de remplacer votre tableau électrique, une question se pose rapidement : faut-il opter pour un tableau pré-équipé, sorte de « kit tout-en-un », ou pour un tableau nu à composer soi-même ? Pour le bricoleur amateur qui se lance sans l’aide d’un professionnel, ce choix est stratégique. Il n’y a pas de bonne ou de mauvaise réponse, tout dépend de la nature de votre logement et de vos ambitions.

Le tableau pré-équipé est séduisant par sa simplicité. Il est conçu pour répondre aux besoins des logements standards (typiquement, du studio au petit T3). Il contient déjà les interrupteurs différentiels et une sélection de disjoncteurs divisionnaires, pré-câblés sur des peignes d’alimentation. L’avantage principal est un gain de temps considérable et une quasi-garantie de conformité aux bases de la norme NF C 15-100 pour une installation classique. C’est la voie de la tranquillité si votre installation est simple et que vous ne prévoyez pas d’évolutions majeures.

À l’inverse, le tableau nu offre une flexibilité totale. C’est une page blanche sur laquelle vous allez dessiner votre installation sur-mesure. C’est l’option à privilégier pour les logements plus grands, atypiques, ou si vous avez des besoins spécifiques (atelier, nombreux appareils énergivores, projet de domotique, borne de recharge pour véhicule électrique…). Il vous permet de choisir précisément le type et le calibre de chaque module, d’optimiser la répartition et de prévoir une réserve confortable pour l’avenir. Cependant, cette liberté a un prix : elle exige une meilleure connaissance des règles d’installation et un temps de conception et de montage plus long.

Pour vous aider à visualiser les implications de ce choix, le tableau suivant résume les principaux critères à considérer, en s’appuyant sur les standards définis par des fabricants comme Legrand pour la conformité NF C 15-100.

En résumé, le pré-équipé est une solution efficace pour une mise à niveau standard et rapide. Le tableau nu est un investissement plus engageant mais bien plus pérenne et évolutif, à condition de bien maîtriser les règles de l’art.

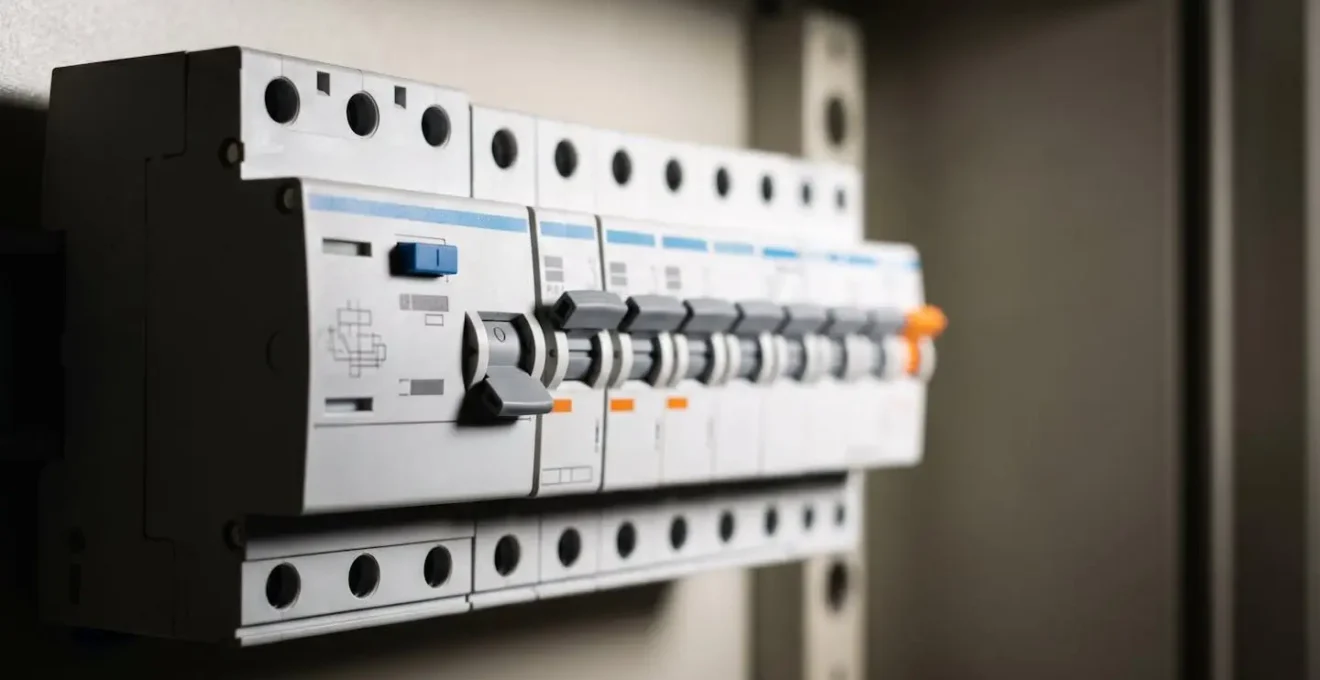

L’erreur qui fait tout disjoncter : brancher 12 circuits sur un seul interrupteur différentiel 40A

C’est une situation frustrante et déroutante : tout semble fonctionner, et puis soudain, sans raison apparente, une partie de la maison est plongée dans le noir. Vous n’avez rien branché de nouveau, aucun appareil ne semble en panne. La cause est souvent invisible et contre-intuitive : le cumul des micro-courants de fuite sur un interrupteur différentiel surchargé. C’est l’une des erreurs de conception les plus fréquentes dans les installations anciennes ou modifiées « à la va-vite ».

Il faut comprendre qu’un interrupteur différentiel, même un modèle 40A ou 63A, n’est pas infiniment tolérant. Sa mission est de détecter une fuite de courant de 30mA (milliampères). Or, la plupart des appareils électroniques modernes (ordinateurs, télévisions, chargeurs) génèrent naturellement de minuscules courants de fuite, de l’ordre de 1 à 3 mA chacun. Individuellement, ils sont inoffensifs. Mais si vous les additionnez sur un trop grand nombre de circuits, leur somme peut s’approcher dangereusement du seuil de 30mA et provoquer un déclenchement « intempestif ».

Pour éviter ce phénomène, la norme NF C 15-100 est très claire. Comme le précise une note d’application de Promotelec, l’association pour la qualité des installations électriques, le nombre de circuits par dispositif différentiel est limité à 8 au maximum. Cette règle n’est pas arbitraire ; elle crée une marge de sécurité suffisante pour que le cumul des courants de fuite normaux ne provoque pas de coupure. Si vous voyez une rangée de 10 ou 12 disjoncteurs divisionnaires derrière un seul interrupteur différentiel, vous avez probablement trouvé la source de vos coupures mystérieuses.

La solution est alors de mieux répartir la charge. Cela implique souvent d’ajouter un interrupteur différentiel supplémentaire sur la même rangée (s’il y a de la place) ou sur une nouvelle rangée, et de « déménager » certains circuits pour que chaque différentiel ne gère pas plus de 8 circuits. C’est aussi l’occasion de répartir intelligemment les circuits d’éclairage et de prises entre les deux différentiels, afin qu’une panne sur l’un ne vous laisse pas complètement dans le noir.

Respecter cette règle simple est l’une des meilleures assurances contre les pannes inexplicables et garantit une installation électrique stable et sereine au quotidien.

Comment mettre aux normes un tableau de 1995 sans tout refaire pour 600 € au lieu de 2500 € ?

Si votre logement a plus de 15 ans, il y a de fortes chances que votre installation électrique présente des anomalies. En effet, un baromètre de l’ONSE (Observatoire National de la Sécurité Électrique) révèle que 83% des logements de plus de 15 ans présentent au moins une anomalie électrique. Face à ce constat, on pense souvent qu’une mise aux normes implique de tout arracher et de dépenser plusieurs milliers d’euros. C’est une erreur. Il faut distinguer la « rénovation complète » de la « mise en sécurité ».

La mise en sécurité est une approche pragmatique et économique. Son objectif n’est pas de refaire toute l’installation selon les dernières subtilités de la norme NF C 15-100, mais de traiter les 5 ou 6 points de non-conformité les plus dangereux d’une installation ancienne (typiquement d’avant 1999). C’est un « contrôle technique » essentiel qui rend votre installation fiable et sécurisée pour un budget maîtrisé, souvent entre 500 et 800 € en auto-construction, contre plus de 2500 € pour une rénovation complète par un professionnel.

Pour un tableau datant des années 90, les points critiques sont presque toujours les mêmes : l’absence ou le nombre insuffisant d’interrupteurs différentiels 30mA (la protection des personnes), des disjoncteurs à fusibles obsolètes (porte-fusibles) au lieu de disjoncteurs divisionnaires modernes, une prise de terre inexistante ou non raccordée au tableau, et des sections de fils inadaptées pour les appareils modernes. En se concentrant sur ces priorités, on peut obtenir un niveau de sécurité très élevé sans toucher au câblage dans les murs.

Concrètement, une mise en sécurité à budget maîtrisé consiste à remplacer le vieux tableau par un coffret moderne de 2 ou 3 rangées. On y installe au minimum deux interrupteurs différentiels 30mA (un type A pour les circuits spécialisés comme le lave-linge, un type AC pour le reste). Ensuite, on remplace tous les vieux porte-fusibles par des disjoncteurs divisionnaires neufs, de calibre adapté à chaque circuit. Enfin, on vérifie et on raccorde la liaison à la terre. Cette opération seule élimine 90% des risques d’une vieille installation. Le coût du matériel pour une telle opération (coffret, différentiels, disjoncteurs, peignes, borniers) se situe généralement autour de 400-600€ dans les grandes surfaces de bricolage.

Bien sûr, cela demande des compétences en bricolage et un respect scrupuleux des règles de sécurité (toujours travailler hors tension !). Mais pour un bricoleur averti, c’est la meilleure façon de sécuriser son logement sans se ruiner.

Comment organiser les 18 disjoncteurs de votre tableau par étages ou par pièces ?

L’organisation physique des disjoncteurs dans votre tableau n’est pas qu’une question d’esthétique. C’est un choix stratégique qui va déterminer la facilité de repérage, la gestion des pannes et même la capacité de votre installation à évoluer. Face à vos 18 disjoncteurs, il n’y a pas une seule bonne façon de les ranger, mais plusieurs logiques qui répondent à des besoins différents. Comprendre ces logiques vous permet de choisir celle qui est la plus adaptée à votre logement et à votre mode de vie.

Historiquement, la méthode la plus simple était l’organisation par pièce. Un disjoncteur pour « Chambre 1 », un autre pour « Salon », etc. Si cette approche est très intuitive pour le repérage, elle a un inconvénient majeur : en cas de court-circuit sur une prise du salon, vous perdez aussi la lumière et la télévision. C’est pourquoi elle est aujourd’hui déconseillée par la norme qui prône la continuité de service.

La logique la plus courante et la plus conforme à l’esprit de la norme NF C 15-100 est l’organisation par usage (ou par fonction). On regroupe tous les circuits d’éclairage ensemble (répartis sous au moins deux protections pour ne pas être dans le noir complet), tous les circuits de prises de courant ensemble, et on isole les circuits spécialisés (lave-linge, four, etc.) et le chauffage. Le diagnostic est plus rapide : si un disjoncteur d’éclairage saute, le problème vient forcément d’une lampe ou d’un interrupteur. C’est la méthode la plus rationnelle pour les appartements et les maisons de plain-pied.

Pour les maisons à plusieurs niveaux, l’organisation par étage est souvent un excellent compromis. On dédie une ou plusieurs rangées du tableau au rez-de-chaussée et d’autres à l’étage. Cette vision « architecturale » est très claire et facilite grandement les futures extensions ou modifications d’une zone de la maison sans impacter l’autre. Enfin, pour les projets neufs ou les rénovations lourdes, une approche par zone de vie (jour/nuit/technique) est la plus évolutive, car elle prépare l’arrivée de la domotique et de la gestion d’énergie.

Le tableau suivant synthétise les avantages et les inconvénients de chaque logique pour vous aider à structurer ou à comprendre votre propre installation.

Choisir la bonne logique d’organisation, c’est s’assurer que votre tableau électrique n’est pas seulement sûr, mais aussi pratique et prêt pour l’avenir.

Pourquoi le Consuel refuse 40% des installations neuves : les 8 erreurs NF C 15-100 les plus fréquentes ?

Obtenir l’attestation de conformité du Consuel (Comité National pour la Sécurité des Usagers de l’Électricité) est le passage obligé pour toute installation neuve ou entièrement rénovée avant sa mise sous tension par le fournisseur d’énergie. Pourtant, ce n’est pas une simple formalité. Un taux de refus significatif, qui avoisine les 40% lors de la première visite, montre que de nombreuses erreurs, même commises par des professionnels, sont courantes. Selon des statistiques récentes du Consuel, près de 97% des refus sont liés à des non-conformités directes avec la norme NF C 15-100.

Ces erreurs ne sont généralement pas dues à une négligence volontaire, mais à une méconnaissance de certains points de détail de la norme qui peuvent sembler secondaires, mais qui sont en réalité essentiels pour la sécurité. Connaître les plus fréquentes de ces erreurs est le meilleur moyen de les éviter, que vous fassiez les travaux vous-même ou que vous souhaitiez simplement vérifier le travail de votre électricien. Parmi les motifs de refus les plus courants, on retrouve :

1. La mise à la terre : C’est le point de contrôle numéro un. Une résistance de terre trop élevée (supérieure à 100 Ohms), une barrette de mesure non accessible ou une section de conducteur de terre inadaptée sont des motifs de refus immédiats.
2. La Gaine Technique Logement (GTL) : L’espace dédié au tableau électrique et au coffret de communication doit respecter des dimensions minimales et contenir toutes les arrivées et départs de courants forts et faibles.
3. La répartition des circuits sous les différentiels : Le non-respect de la règle des 8 circuits maximum par différentiel ou une mauvaise protection des circuits spécialisés (lave-linge, plaque) sous un différentiel de type A sont des erreurs classiques.
4. Les volumes de sécurité dans la salle de bain : Le non-respect des zones où aucun appareil électrique (autre que très basse tension) n’est autorisé est une faute grave. La liaison équipotentielle (qui relie toutes les masses métalliques à la terre) est également scrupuleusement vérifiée.
5. Le nombre de prises et points lumineux : La norme impose un nombre minimum d’équipements par pièce (ex: un point lumineux commandé au plafond dans le séjour, 3 prises minimum dans une chambre).
6. Les circuits spécialisés : L’oubli d’un circuit dédié pour le four, la plaque de cuisson, le lave-linge ou le chauffe-eau, avec la bonne section de câble et le bon calibre de disjoncteur, est une erreur fréquente.
7. La réserve de 20% : Le tableau électrique doit obligatoirement comporter au moins 20% d’emplacements libres pour permettre des évolutions futures.
8. L’étiquetage et le repérage : Un tableau non ou mal étiqueté, ainsi que l’absence de schémas (même simplifiés) de l’installation, peuvent contribuer à un avis défavorable.

Anticiper ces points, c’est mettre toutes les chances de son côté pour obtenir la précieuse attestation du premier coup, évitant ainsi des retards et des coûts supplémentaires.

Disjoncteurs : comment choisir le bon calibre pour chaque circuit de votre maison ?

Le choix du calibre d’un disjoncteur (exprimé en Ampères : 10A, 16A, 20A, 32A) est tout sauf anodin. C’est le cœur de la protection de vos circuits. Un disjoncteur n’est ni plus ni moins qu’un gardien qui a une consigne de « budget de puissance » très stricte pour la ligne qu’il surveille. Si le budget est dépassé, il coupe. Choisir le mauvais calibre peut avoir deux conséquences fâcheuses : s’il est trop faible (sous-dimensionné), il disjonctera sans arrêt et inutilement. S’il est trop élevé (sur-dimensionné), c’est bien plus grave : il ne détectera pas une surcharge dangereuse, laissant les fils électriques surchauffer dans vos murs avec un risque réel d’incendie.

La règle d’or est simple : le calibre du disjoncteur est toujours dicté par la section (l’épaisseur) du fil de cuivre du circuit qu’il protège. Un fil fin ne peut pas supporter la même intensité qu’un gros fil. C’est pourquoi la norme NF C 15-100 établit des couples « section de câble / calibre de disjoncteur » indissociables pour chaque type d’usage. On ne protège pas un circuit d’éclairage en 1,5 mm² avec le même disjoncteur qu’un circuit de plaque de cuisson en 6 mm².

Comme le résume parfaitement un guide de Legrand, « Le calibrage du disjoncteur et l’épaisseur de la section du fil conducteur vont s’accorder à la nature des appareils branchés sur le circuit ». Cette adéquation est la base de la sécurité électrique. Pour vous y retrouver, il est essentiel de connaître les associations les plus courantes que vous rencontrerez dans votre maison.

Le tableau suivant est un véritable mémo qui synthétise les correspondances à respecter impérativement pour les circuits les plus courants d’une habitation. Il doit devenir votre référence absolue lorsque vous concevez, modifiez ou vérifiez votre installation.

En respectant scrupuleusement ces couples, vous garantissez que chaque circuit de votre maison est protégé de manière optimale, assurant à la fois la longévité de vos appareils et, plus important encore, votre totale sécurité.
