Le choix entre fil souple H07VR et câble rigide R2V ne se résume pas à la facilité de passage : c’est la physique de la connexion qui dicte la sécurité de votre installation.
- Le fil souple H07VR est idéal pour les cheminements complexes en tableau, mais son âme multibrins impose l’usage systématique d’embouts de câblage sertis pour éviter les échauffements dangereux au niveau des connexions à vis.
- Le câble rigide U1000 R2V, avec sa double protection mécanique, reste le standard incontournable et normatif pour toutes les installations encastrées, garantissant une sécurité maximale contre les agressions physiques.
Recommandation : Utilisez chaque conducteur pour sa destination, et maîtrisez la technique de connexion spécifique à sa nature (sertissage pour le souple, serrage direct pour le rigide) pour garantir la pérennité et la sécurité de l’installation.
Face à un tableau électrique à câbler, le choix du conducteur est souvent le premier dilemme pour l’électricien débutant ou le bricoleur averti. D’un côté, le fil souple H07VR, avec sa flexibilité promettant un passage aisé dans les goulottes. De l’autre, le câble rigide U1000 R2V, référence incontestée des installations domestiques. La pensée commune oppose souvent simplement la souplesse à la rigidité, la facilité de manipulation à la robustesse. On entend souvent que le H07VR est pour les tableaux et le R2V pour les murs, une simplification qui, si elle n’est pas fausse, cache une réalité technique bien plus profonde et cruciale pour la sécurité.
Mais si la véritable clé n’était pas tant la flexibilité du conducteur que la physique de sa connexion ? Si le secret d’une installation durable et sans risque ne résidait pas dans le choix du fil lui-même, mais dans la maîtrise de son raccordement ? C’est précisément l’angle que nous allons explorer. Cet article dépasse la simple comparaison pour se concentrer sur les contraintes mécaniques et électriques. Nous allons décortiquer pourquoi la nature de l’âme d’un conducteur change radicalement la manière de le connecter, pourquoi une erreur de serrage sur un fil souple peut avoir des conséquences dramatiques, et comment chaque type de connexion (domino, Wago, sertissage) répond à des besoins spécifiques.
Ce guide est conçu comme une formation accélérée, allant des fondements physiques des conducteurs aux techniques de câblage professionnelles. Vous découvrirez les applications précises où le H07VR excelle, les erreurs critiques à éviter et les solutions pour garantir des connexions fiables et sécurisées, conformément aux règles de l’art.
Pour naviguer efficacement à travers ces aspects techniques, cet article est structuré pour vous guider pas à pas, de la théorie à la pratique. Voici un aperçu des points essentiels que nous allons aborder.
Sommaire : Fil H07VR ou câble R2V : le guide définitif pour choisir et câbler sans erreur
- Pourquoi le fil H07VR est souple et le câble U1000 R2V est rigide : quelle conséquence pratique ?
- Comment câbler proprement un tableau de 12 disjoncteurs avec du fil H07VR en peigne ?
- Fil H07VR en 6 mm², 10 mm² ou 16 mm² : lequel pour raccorder votre disjoncteur d’abonné ?
- L’erreur qui provoque 30% des échauffements de tableau : serrer du H07VR sans embout
- Comment protéger du fil H07VR en apparent dans un local technique sans le laisser pendre ?
- Domino, Wago ou sertissage : quelle connexion pour un câblage définitif sous gaine ?
- Pourquoi le câble U1000 R2V est-il le standard français pour les installations domestiques encastrées ?
- Connexions électriques : comment raccorder des fils pour éviter faux contacts et échauffements ?
Pourquoi le fil H07VR est souple et le câble U1000 R2V est rigide : quelle conséquence pratique ?

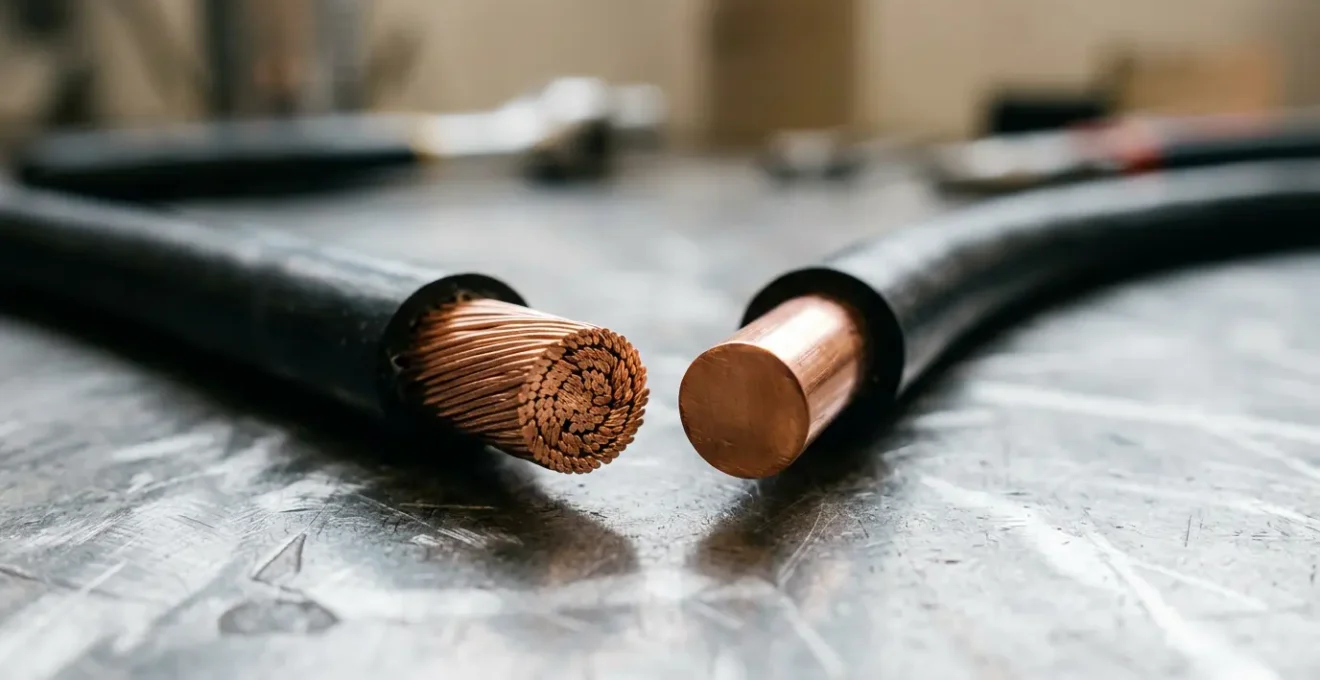

La distinction fondamentale entre un fil H07VR et un câble U1000 R2V ne réside pas dans leur isolant, mais au plus profond de leur structure : leur âme conductrice. Le câble U1000 R2V possède une âme en cuivre « massive », c’est-à-dire un seul brin de cuivre plein et rigide. C’est cette âme monobrin qui lui confère sa rigidité caractéristique. À l’inverse, le fil H07VR possède une âme multibrins. Il est constitué de plusieurs brins de cuivre fins, assemblés et câblés ensemble. Cette structure, selon la classification technique de Classe 2, lui donne sa souplesse, car les brins peuvent glisser les uns sur les autres lors du cintrage.
La conséquence pratique de cette différence est double. D’une part, la souplesse du H07VR est un atout indéniable pour le câblage d’armoires et de tableaux électriques. Il permet de réaliser des courbes serrées et un cheminement propre dans les goulottes sans effort excessif, là où le R2V rigide exigerait une force de cintrage importante et un rayon de courbure beaucoup plus grand. Cela facilite grandement la mise en œuvre de liaisons courtes et complexes, comme les pontages entre disjoncteurs.
D’autre part, cette nature multibrins est aussi sa plus grande contrainte. Lorsqu’on serre un fil H07VR nu dans une borne à vis (type disjoncteur ou domino), la pression de la vis n’est pas répartie uniformément. Elle a tendance à écraser et sectionner quelques brins, tandis que d’autres s’écartent. La section de contact réelle diminue, la résistance de contact augmente, et le risque d’échauffement devient majeur. L’âme massive du R2V, elle, offre une surface de contact pleine et stable, éliminant ce problème. Le choix de l’un ou l’autre n’est donc pas une question de préférence, mais une décision technique dictée par l’application et la méthode de connexion.
Comment câbler proprement un tableau de 12 disjoncteurs avec du fil H07VR en peigne ?
Câbler un tableau électrique avec du fil souple H07VR requiert méthode et précision pour obtenir un résultat professionnel, fiable et sécurisé. L’objectif n’est pas seulement de connecter les appareils, mais de garantir la pérennité des connexions et la facilité de maintenance. L’utilisation de peignes d’alimentation horizontaux pour les phases et le neutre est la première étape pour une distribution propre, mais les raccordements verticaux (vers les interrupteurs différentiels) et les liaisons spécifiques se font souvent en H07VR pour plus de flexibilité.
L’organisation est la clé. Les fils doivent suivre des chemins logiques, en utilisant les goulottes du tableau pour former des faisceaux nets et éviter un « plat de spaghettis » illisible. Les longueurs de fil doivent être calculées au plus juste : assez longues pour ne créer aucune tension mécanique sur les bornes, mais assez courtes pour ne pas faire de boucles inutiles qui encombrent le tableau et nuisent à la dissipation thermique. Le respect du code couleur (bleu pour le neutre, rouge/marron/noir pour la phase, vert-jaune pour la terre) est non négociable pour une identification immédiate des circuits.
Un câblage d’expert se reconnaît à sa propreté visuelle, qui est le reflet direct de sa rigueur technique. Des fils organisés en courbes douces, des embouts parfaitement sertis et une absence totale de cuivre apparent sont les marques d’un travail de qualité.

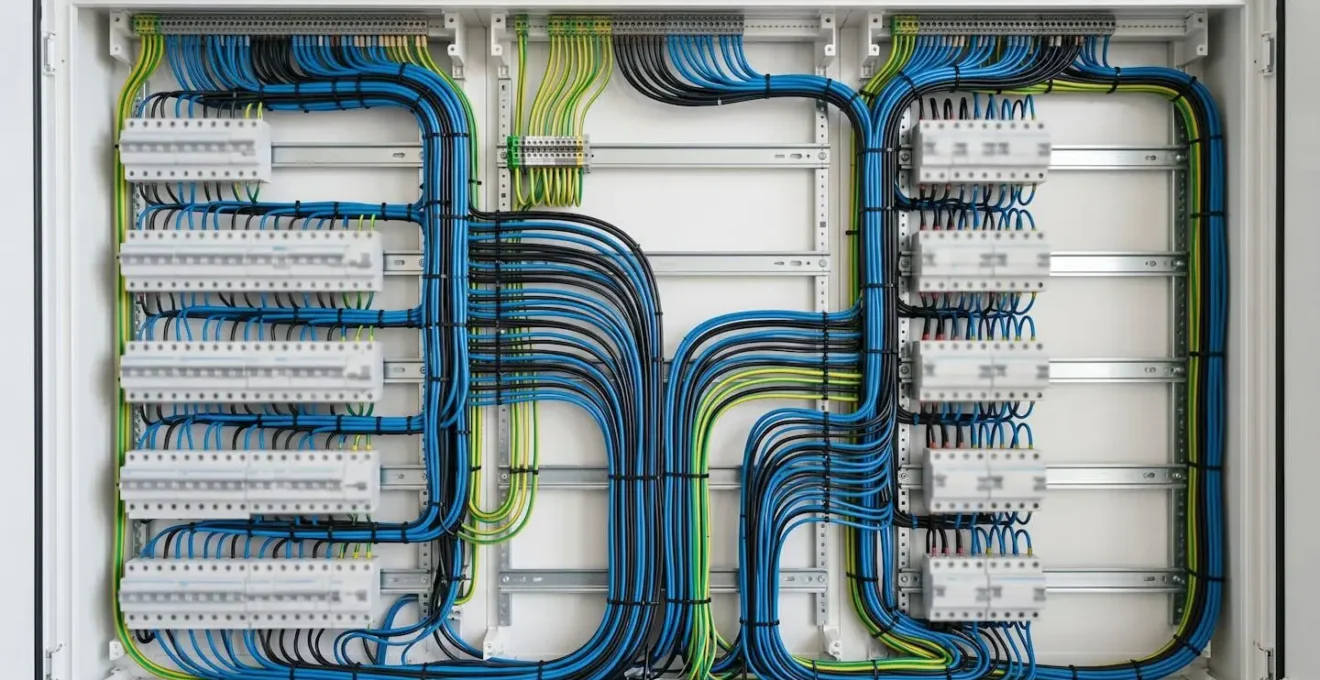

Comme le montre cette image, un tableau bien câblé est aéré, chaque fil a sa place. Cette organisation n’est pas seulement esthétique ; elle assure une meilleure ventilation des appareils de protection, limite les contraintes mécaniques et simplifie grandement toute intervention future. Pour atteindre ce niveau de qualité, une checklist précise doit être suivie.
Plan d’action pour un câblage de tableau impeccable :
- Préparation : Mesurez précisément les longueurs de fil H07VR pour chaque liaison, en prévoyant une légère marge de manœuvre pour éviter toute tension.
- Dénudage : Dénudez chaque extrémité sur environ 10 mm, juste assez pour le sertissage, en veillant à ne pas blesser les brins de cuivre.
- Sertissage : Sertissez systématiquement des embouts de câblage isolés sur chaque extrémité. Utilisez une pince à sertir adaptée pour garantir une compression parfaite de l’embout sur le conducteur.
- Connexion : Insérez fermement les embouts dans les bornes des disjoncteurs et différentiels, en respectant le code couleur. Assurez un serrage au couple recommandé par le fabricant pour garantir un contact parfait sans endommager la borne.
- Vérification : Contrôlez visuellement chaque connexion. Le cuivre ne doit jamais être visible, et l’isolant de l’embout doit arriver à fleur de la borne. Tirez légèrement sur chaque fil pour vérifier la solidité de la connexion.
Fil H07VR en 6 mm², 10 mm² ou 16 mm² : lequel pour raccorder votre disjoncteur d’abonné ?
Le raccordement entre le disjoncteur de branchement (ou disjoncteur d’abonné, DB) et le tableau de répartition est l’artère principale de votre installation électrique. C’est par là que transite toute la puissance consommée. Le choix de la section des conducteurs, qu’ils soient en H07VR souple ou en R2V rigide, est donc absolument critique et strictement encadré par la norme NF C 15-100. Une section insuffisante entraînerait un échauffement dangereux et des chutes de tension, tandis qu’une section surdimensionnée n’apporterait pas de bénéfice technique notable et représenterait un surcoût.
La section minimale requise dépend directement du calibre du disjoncteur de branchement et de la puissance de votre abonnement électrique. Comme le souligne le site spécialisé Installation-renovation-electrique.com, la norme est formelle : « Autant la norme impose que pour un DB 30/60A, la liaison entre le disjoncteur de branchement et les borniers du tableau, soit en 16² mini. ». Cette règle vise à garantir que le câble peut supporter le courant maximal de l’abonnement sans risque.
Pour faire le bon choix, il est impératif de se référer aux exigences normatives. Le tableau suivant synthétise les sections minimales à respecter, ainsi que les sections recommandées pour anticiper une future augmentation de puissance sans avoir à remplacer ces conducteurs stratégiques.
| Calibre disjoncteur abonné | Puissance abonnement | Section minimum H07VR | Section recommandée (évolutif) |
|---|---|---|---|
| 15/45A | 9 kVA | 10 mm² | 16 mm² |
| 30/60A | 12 kVA | 16 mm² | 16 mm² |
| 60A (monocalibre) | 15 kVA et plus | 16 mm² | 25 mm² |
Il est donc clair que pour la plupart des installations domestiques modernes (9 kVA ou 12 kVA), une section de 16 mm² est le choix le plus sûr et pérenne. Même si 10 mm² est techniquement suffisant pour 9 kVA, opter pour du 16 mm² offre une marge de sécurité et une évolutivité précieuses. Le fil H07VR est particulièrement adapté pour cette liaison car sa souplesse facilite grandement le raccordement dans des espaces souvent contraints entre le panneau de comptage et le tableau électrique.
L’erreur qui provoque 30% des échauffements de tableau : serrer du H07VR sans embout
C’est l’erreur la plus courante et la plus dangereuse commise par les non-initiés : raccorder un fil souple H07VR directement dans une borne à vis. Bien que le contact puisse sembler correct au premier abord, c’est une véritable bombe à retardement. L’affirmation selon laquelle cette pratique est responsable d’une part significative des échauffements de tableau n’est pas une exagération, mais la conséquence d’un principe physique simple et implacable : la mauvaise répartition du courant dans une connexion non maîtrisée.
Comme le détaille cette analyse de cas, le mécanisme est insidieux. Lors du serrage, la vis de la borne écrase l’âme multibrins. Inévitablement, certains brins sont coupés, d’autres sont simplement repoussés. La surface de contact réelle est drastiquement réduite, et le courant électrique est forcé de passer par un nombre de brins inférieur à ce pour quoi le fil a été conçu. La densité de courant locale augmente, provoquant un échauffement par effet Joule. Cet échauffement dégrade l’isolant, oxyde le cuivre, augmente encore la résistance de contact, et peut, dans le pire des cas, créer des micro-arcs électriques, un point chaud et un risque d’incendie.
Étude de cas : Le mécanisme d’échauffement sur fil souple sans embout
Lorsqu’un ou plusieurs brins d’un fil multibrins sont écrasés ou coupés par la vis de serrage, une résistance locale apparaît. Cette résistance, même faible, soumise à un courant élevé (P=RI²), génère de la chaleur. Cet échauffement peut provoquer des micro-arcs électriques et des risques d’incendie. L’embout de câblage, en regroupant et protégeant tous les brins dans une virole métallique rigide, assure un contact stable, homogène et sur toute la section du conducteur, rendant son utilisation obligatoire pour tout fil électrique à âme souple raccordé à des dispositifs à vis.
L’embout de câblage n’est donc pas une option, mais un composant de sécurité essentiel. Il transforme l’extrémité souple du fil en une borne solide et fiable, parfaitement adaptée aux connexions à vis. Le sertissage de cet embout doit être réalisé avec une pince spécifique qui garantit une compression homogène et indéformable.

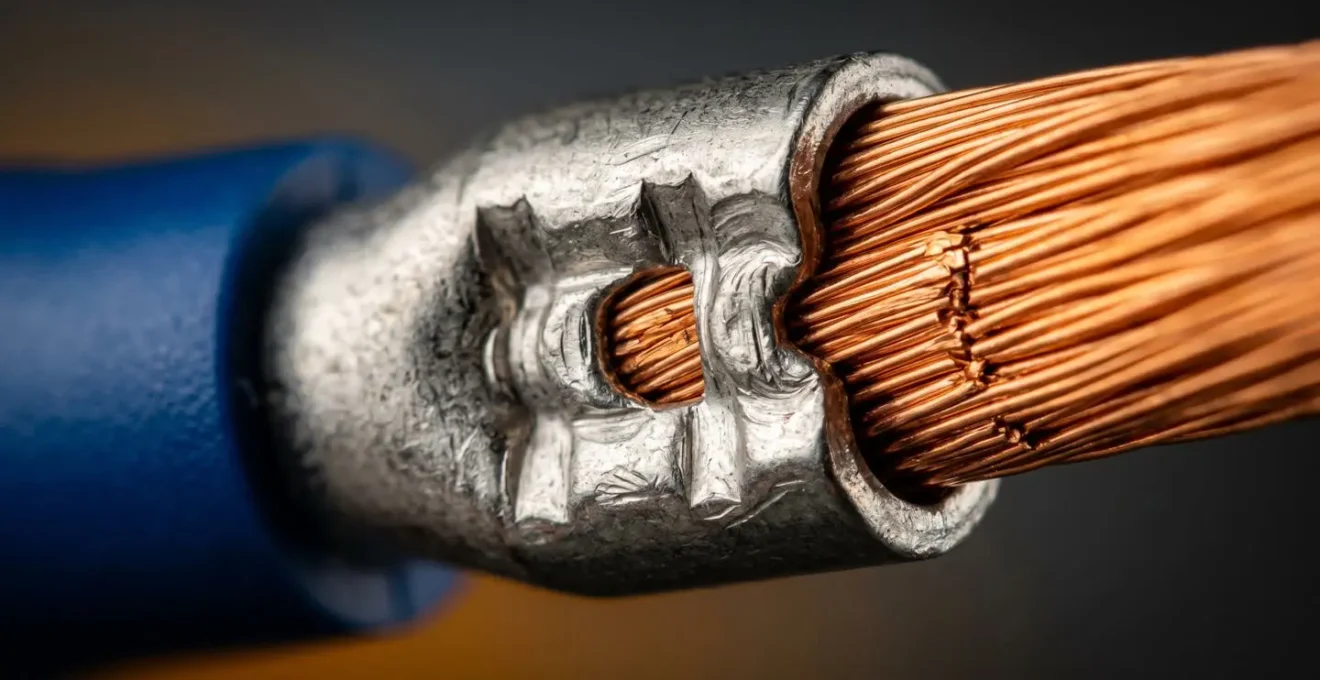

L’image ci-dessus montre la perfection d’une connexion bien réalisée : tous les brins de cuivre sont contenus et solidarisés par l’embout, offrant une surface de contact maximale et sécurisée. C’est la seule méthode acceptable, et comme le rappellent les professionnels sur les forums d’électriciens, « les embouts sont obligatoires si l’on respecte les normes de montage ».
Comment protéger du fil H07VR en apparent dans un local technique sans le laisser pendre ?
Si le fil H07VR est principalement utilisé à l’intérieur des tableaux et coffrets, il peut être nécessaire de l’employer pour de courtes liaisons en apparent dans des locaux techniques, garages ou ateliers, par exemple pour relier un coffret à une machine. Dans ce cas, il est formellement interdit de le laisser « pendre » ou de le fixer directement au mur avec des colliers. Le H07VR est un conducteur isolé, mais il ne possède pas la protection mécanique renforcée d’un câble comme le U1000 R2V. Il est donc vulnérable aux chocs, à l’écrasement ou à l’abrasion.
La protection du cheminement est une obligation normée qui garantit la sécurité et la durabilité de l’installation. Plusieurs solutions, à choisir selon l’environnement et le niveau de risque, permettent de réaliser un cheminement propre et sécurisé :
La solution la plus courante et la plus polyvalente est la goulotte de câblage en PVC. Facile à poser, elle offre une bonne protection mécanique contre les chocs légers et permet de regrouper plusieurs circuits de manière ordonnée. Il est crucial de respecter la règle de remplissage des 2/3 maximum pour permettre une bonne dissipation thermique et faciliter d’éventuels ajouts futurs. L’utilisation des accessoires dédiés (angles, dérivations, embouts) est indispensable pour une finition professionnelle.
Pour les environnements plus exigeants ou lorsque la dissipation thermique est critique (fortes puissances, ambiance chaude), le chemin de câbles filaire métallique est la solution à privilégier. Sa structure ouverte offre une excellente ventilation et un support robuste. Dans les zones à fort risque de chocs (ateliers, passages de véhicules), la protection doit être maximale. Le tube IRL rigide (Isolant Rigide Lisse) offre une protection mécanique très élevée. Pour une flexibilité maximale combinée à une haute résistance, la gaine flexible métallique (type gaine « a-technic ») est idéale, protégeant efficacement contre les chocs et même les rongeurs.
Domino, Wago ou sertissage : quelle connexion pour un câblage définitif sous gaine ?
Une fois le bon conducteur choisi, la qualité de l’installation repose entièrement sur la fiabilité de ses connexions. Pour raccorder des fils H07VR, notamment dans des boîtes de dérivation inaccessibles après la pose, le choix de la technologie de connexion est primordial. L’ère du « domino » (ou borne à vis) comme solution universelle est révolue. Des solutions plus modernes, plus rapides et surtout plus fiables ont fait leur apparition.
La question de la démontabilité est le premier critère de choix. Pour une connexion qui doit rester accessible et potentiellement modifiable (comme dans un tableau), une borne démontable est préférable. Pour une jonction définitive dans une gaine ou un mur, une connexion non démontable offre souvent une sécurité supérieure. Comme le note un expert sur un forum, « une chose est établie désormais: dans le domaine de la petite connection […] les bornes automatiques sont bien plus sûres que les dominos. ».
Le tableau ci-dessous compare les solutions les plus courantes pour le raccordement de fils souples H07VR, en évaluant leurs avantages et leurs inconvénients pour un usage critique.
| Type de connexion | Compatibilité H07VR | Démontable | Résistance vibrations | Usage recommandé |
|---|---|---|---|---|
| Borne Wago 221 (à levier) | Excellente (0,08-6 mm²) | Oui | Bonne | Tableaux, boîtes dérivation, connexions fréquentes |
| Borne automatique (à pousser) | Non recommandée | Non | Faible | Fil rigide uniquement |
| Sertissage manchon pré-isolé | Excellente | Non | Excellente | Jonctions critiques et inaccessibles |
| Domino avec embout serti | Acceptable | Oui | Moyenne | Solution économique (dépassée) |
Ce comparatif met en lumière plusieurs points essentiels. Les bornes automatiques à pousser, très pratiques pour le fil rigide, sont à proscrire pour le H07VR car les brins souples ne peuvent garantir une insertion et un contact fiables. Le domino, même utilisé correctement avec un embout serti, reste une solution technologiquement dépassée, sa fiabilité dépendant trop de la qualité du serrage initial et étant sensible au desserrage par vibrations ou cycles thermiques.
Pour les connexions définitives et critiques, le sertissage avec un manchon pré-isolé est la solution la plus robuste. Il crée une liaison moléculaire froide, non démontable et insensible aux vibrations. Pour les boîtes de dérivation où une intervention reste possible, la borne Wago série 221 à levier est devenue le standard de fait. Elle accepte parfaitement les fils souples H07VR, assure une pression de contact constante grâce à son ressort, est réutilisable et permet un contrôle visuel de la connexion.
Points essentiels à retenir
- La différence fondamentale entre H07VR et R2V est la structure de leur âme (multibrins souple vs monobrin rigide), ce qui impose des techniques de connexion radicalement différentes.
- Toute connexion d’un fil souple H07VR sur une borne à vis exige impérativement l’utilisation d’un embout de câblage serti pour prévenir les risques d’échauffement et d’incendie.
- Le câble rigide U1000 R2V reste le standard de sécurité obligatoire pour les installations encastrées grâce à sa double protection mécanique (isolation individuelle + gaine extérieure).
Pourquoi le câble U1000 R2V est-il le standard français pour les installations domestiques encastrées ?
Si le fil H07VR est le roi du tableau électrique, le câble U1000 R2V règne en maître absolu sur le reste de l’installation domestique, et ce, pour des raisons de sécurité fondamentales. Son statut de standard, recommandé par les principaux acteurs de l’énergie pour la liaison au compteur, n’est pas le fruit du hasard mais d’une conception pensée pour résister aux contraintes de la pose en encastré.
Le secret du R2V réside dans sa double protection. Chaque conducteur interne possède sa propre isolation colorée, mais l’ensemble des conducteurs est en plus enveloppé dans une épaisse gaine extérieure en PVC, généralement noire. Cette gaine n’a pas un rôle électrique, mais une fonction purement mécanique : elle protège les conducteurs lors du tirage, parfois brutal, dans les gaines ICTA, et surtout, elle constitue une barrière robuste contre les agressions futures tout au long de la vie du bâtiment.
Imaginez les risques : un coup de perceuse malencontreux, un tassement de cloison, l’humidité… La gaine extérieure du R2V est conçue pour absorber ces chocs et préserver l’intégrité des conducteurs isolés à l’intérieur. Un fil H07VR, même protégé par une gaine ICTA, n’offrirait pas le même niveau de résilience face à une agression directe. De plus, les matériaux du U1000 R2V sont spécifiquement traités pour avoir un bon comportement au feu, notamment en étant non-propagateur de la flamme, une exigence capitale de la norme NF C 15-100 pour la sécurité des occupants.
Analyse structurelle : La sécurité intrinsèque du câble R2V
Le câble U1000 R2V est conçu avec une double enveloppe de sécurité. La première est l’isolation individuelle de chaque conducteur, qui assure la protection électrique. La seconde est la gaine extérieure noire, épaisse et résistante, qui fournit une protection mécanique indispensable contre l’écrasement, l’abrasion lors du tirage dans les gaines, et les agressions futures (perçage, humidité). C’est cette structure robuste, combinée à son comportement au feu (non propagateur de la flamme), qui en fait le choix imposé par la norme NF C 15-100 pour la sécurité des personnes dans les habitations.
Connexions électriques : comment raccorder des fils pour éviter faux contacts et échauffements ?
Au cœur de la fiabilité de toute installation électrique se trouve un maillon souvent sous-estimé : la connexion. Qu’il s’agisse de raccorder un fil souple ou rigide, une connexion mal réalisée est la cause principale des pannes et des incidents électriques. Un faux contact, même minime, crée une résistance électrique anormale. Confrontée au passage du courant, cette résistance génère de la chaleur, selon le principe physique établi de la loi de Joule (P=RI²), où la puissance dissipée en chaleur (P) augmente avec le carré de l’intensité (I). Un petit défaut peut donc rapidement se transformer en un point chaud dangereux.
Le problème est que les connexions ne sont pas éternelles. Comme le rappelle un installateur expérimenté sur un forum spécialisé, l’ennemi invisible est le desserrage :
Tout se desserre dans une installation électrique, que ce soit un domino, une prise de courant, un bornier ou un jeu de barres. Pour un tableau d’abonné, il est bien de vérifier de temps en temps le serrage mais peu de personne ne le fait.
– Didier, Forum Volta Electricité
Ce phénomène est dû aux cycles de dilatation et de rétraction des matériaux (cuivre, laiton des bornes) sous l’effet des variations de température et aux micro-vibrations du bâtiment. Une connexion à vis parfaitement serrée au jour J peut devenir lâche au jour J+365. C’est pourquoi le choix d’une technologie de connexion adaptée est si crucial. Les borniers à ressort (type Wago) maintiennent une pression de contact constante, compensant ces phénomènes. Les connexions serties, en créant une liaison indissociable, éliminent totalement le risque de desserrage.
La maîtrise du raccordement passe donc par une double exigence : choisir la bonne technologie pour le bon usage (sertissage pour le définitif, borne à levier pour l’accessible) et appliquer rigoureusement les règles de l’art (dénudage à la bonne longueur, sertissage avec l’outil adéquat, serrage au couple). Ce n’est qu’à cette condition que l’on peut garantir une connexion qui soit non seulement fonctionnelle, mais surtout sûre et pérenne.
L’étape suivante consiste à appliquer cette rigueur à votre propre installation. Procédez à une inspection visuelle de votre tableau électrique, en portant une attention particulière à la qualité des connexions, et planifiez une vérification du serrage des bornes si nécessaire.
