La fiabilité d’une installation électrique encastrée ne dépend pas seulement de la norme, mais de la maîtrise des contraintes physiques du chantier lors de la pose du câble U1000 R2V.
- Le choix de la section (1,5 vs 2,5 mm²) est dicté autant par la puissance que par la longueur du circuit pour contrer la chute de tension.
- Le tirage d’un câble rigide sur de longues distances est une opération technique qui exige lubrification et une méthode de poussée-traction synchronisée pour ne pas endommager les gaines.
- La sécurité de l’installation repose sur des détails critiques comme la protection mécanique dans les zones à risque (garage) et la validation de chaque connexion par un test de traction.
Recommandation : Intégrez systématiquement le « test du tirage » après chaque raccordement pour transformer une connexion standard en une liaison infaillible et durable.
Sur un chantier, le rouleau de câble noir U1000 R2V est une figure familière. Pour l’électricien débutant comme pour le bricoleur aguerri, il représente le standard absolu pour toute installation électrique encastrée. Son apparente simplicité est pourtant un piège. Si tout le monde sait qu’il faut l’utiliser, peu maîtrisent les subtilités de sa mise en œuvre, ces détails qui distinguent une installation « conforme » d’une installation véritablement fiable et pérenne. Les erreurs les plus graves ne sont pas celles qui se voient, mais celles qui se cachent dans les murs : un conducteur pincé dans un virage, une connexion qui chauffe imperceptiblement, une chute de tension qui affaiblit les appareils à l’autre bout de la ligne.
Cet article n’est pas un simple rappel des règles de la norme NF C 15-100. Il se place du point de vue du poseur, sur le terrain. La véritable clé n’est pas seulement de savoir *quoi* faire, mais de comprendre *pourquoi*. Pourquoi ce câble et pas un autre ? Pourquoi une section de 2,5 mm² est parfois obligatoire même pour un faible ampérage ? Quelle est la physique derrière un tirage de câble réussi ou une courbure sans dommage ? Nous allons décortiquer chaque étape, du choix de la section à la connexion finale, en nous concentrant sur les gestes techniques et les raisonnements qui préviennent les pannes invisibles. L’objectif : vous donner les clés pour que chaque câble que vous posez soit une garantie de sécurité et de performance pour les décennies à venir.
Pour aborder ce sujet en profondeur, nous allons suivre un parcours logique, depuis les raisons fondamentales qui font du R2V le standard, jusqu’aux techniques de pose et de raccordement les plus critiques. Voici le plan de notre exploration technique.
Sommaire : Maîtriser le câble R2V pour des installations encastrées sans défaut
- Pourquoi le câble U1000 R2V est-il le standard français pour les installations domestiques encastrées ?
- Comment passer un câble rigide de 25 mètres dans une gaine ICTA sans arracher la gaine isolante ?
- U1000 R2V en 3G1,5 ou 3G2,5 : lequel pour un circuit de 8 prises en 16A ?
- L’erreur qui annule votre assurance : laisser un câble U1000 R2V sans gaine dans un garage
- Comment dénuder et raccorder un câble U1000 R2V sans créer de faux contact ?
- Comment courber un câble électrique sans casser les conducteurs internes ni l’isolant ?
- Câble rigide U1000 R2V ou fil souple H07VK : lequel pour une installation encastrée ?
- Fil H07VR : quand l’utiliser plutôt qu’un câble rigide U1000 R2V ?
Pourquoi le câble U1000 R2V est-il le standard français pour les installations domestiques encastrées ?
La domination du câble U1000 R2V (aussi appelé RO2V) sur les chantiers français n’est pas le fruit du hasard. C’est la conséquence directe de sa conception technique, pensée pour répondre aux exigences les plus strictes de la sécurité et de la durabilité. Sa structure est un véritable concentré de technologie : des conducteurs en cuivre rigide (l’âme) garantissent une excellente conductivité et une tenue mécanique parfaite dans les bornes de raccordement. Ces âmes sont ensuite isolées individuellement par une couche de polyéthylène réticulé (le « X » dans certaines nomenclatures comme XLPE), un matériau qui offre une résistance thermique exceptionnelle, de -25°C à +90°C en pose statique.
Cette première barrière est ensuite protégée par une gaine de remplissage et, surtout, par une épaisse gaine extérieure en PVC noir. C’est cette gaine qui lui confère sa robustesse caractéristique, le protégeant des chocs, de l’abrasion lors du tirage en gaine, et des contraintes du chantier. Cette conception multicouche lui permet d’être posé directement dans des murs, des vides de construction ou des chemins de câbles, ce qui en fait un atout majeur en rénovation comme en neuf. En somme, le R2V est le standard car il représente le meilleur compromis entre performance électrique, robustesse mécanique et polyvalence d’installation.
Cette polyvalence est encadrée par la réglementation. En France, la norme NF C 15-100 régit toutes les installations électriques basse tension et impose des standards élevés que le câble U1000 R2V remplit nativement. Sa conformité à la norme NF C 32-321 est un gage de qualité et de sécurité, assurant à l’installateur et à l’utilisateur final que le produit a subi des tests rigoureux pour garantir sa fiabilité sur le long terme. Utiliser du R2V, c’est donc faire le choix de la tranquillité d’esprit en s’alignant sur le référentiel de sécurité le plus exigeant.

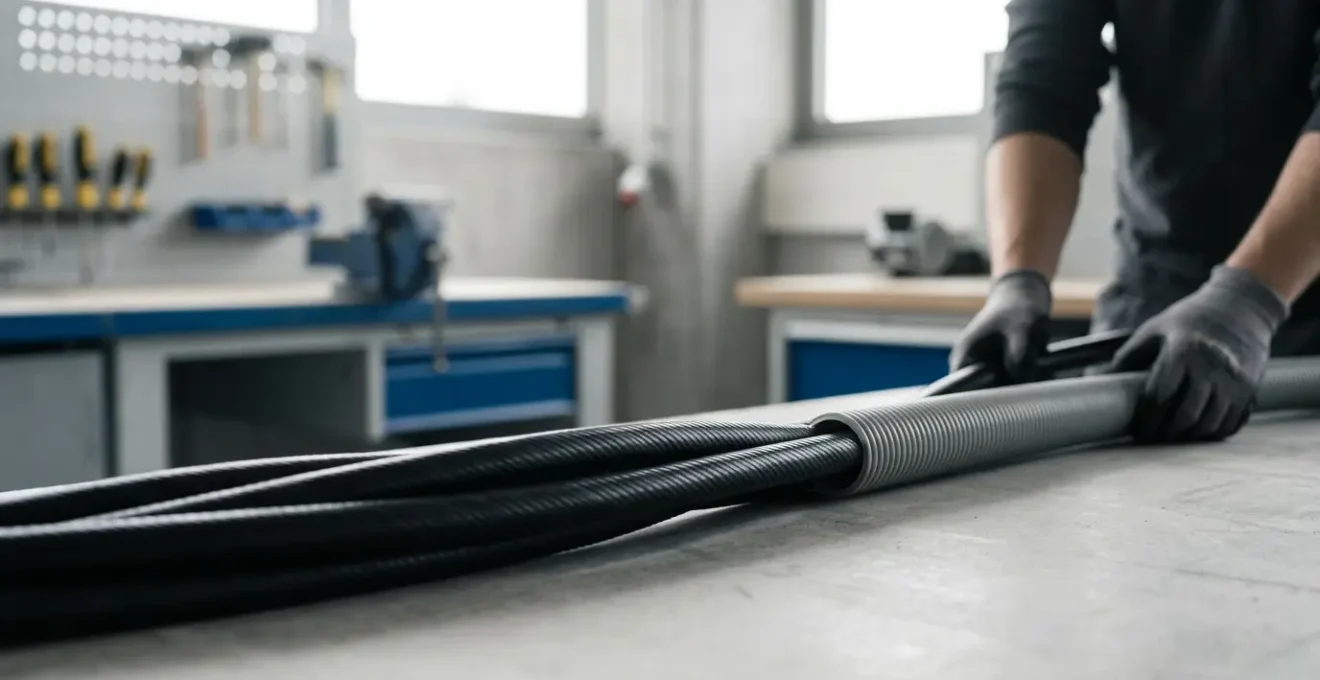

Comment passer un câble rigide de 25 mètres dans une gaine ICTA sans arracher la gaine isolante ?
Tirer un câble rigide sur une longue distance est l’une des tâches les plus physiques et délicates pour un électricien. Une force excessive ou une mauvaise préparation peut entraîner un blocage, une déchirure de la gaine ICTA ou, pire, un endommagement invisible de l’isolant du câble. La clé du succès réside dans la réduction maximale de la friction. Pour cela, l’utilisation d’un lubrifiant de tirage est non-négociable. Ce gel spécifique, à base d’eau ou de silicone, n’est pas un simple « plus » : il crée un film glissant entre la gaine du câble et la paroi de la gaine ICTA, réduisant la force de traction nécessaire de plus de 50%.
Au-delà du produit, la technique est primordiale. La méthode la plus efficace est celle du « pousser-tirer » à deux opérateurs. Elle transforme une épreuve de force en une opération contrôlée. Voici comment procéder méthodiquement :
- Préparation du passage : Insérez d’abord l’aiguille tire-fil seule dans la gaine. Si elle bloque, faites-la tourner sur elle-même pour passer les coudes.
- Fixation sécurisée : Dénudez les conducteurs du câble sur environ 5 cm. Torsadez-les ensemble et passez-les dans l’œillet du tire-fil. Repliez solidement les brins sur eux-mêmes puis enroulez généreusement du ruban adhésif d’électricien de qualité sur la jonction, en lissant bien pour ne créer aucune surépaisseur qui pourrait accrocher.

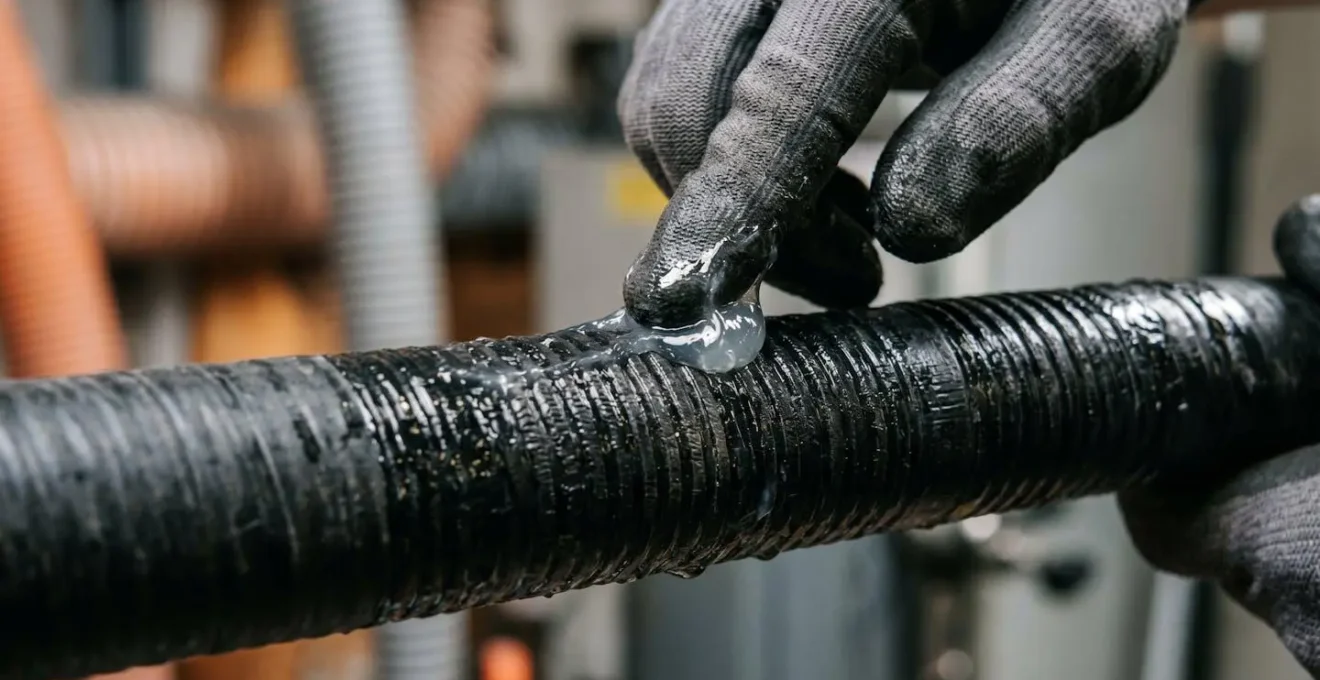

- Lubrification stratégique : Appliquez le gel lubrifiant abondamment sur les premiers 50 centimètres du câble et sur le « nez » formé par le ruban adhésif.
- Action synchronisée : Un opérateur se place à la sortie de la gaine et tire doucement mais de manière continue sur le tire-fil. Simultanément, le second opérateur pousse le câble dans la gaine d’entrée, en l’accompagnant et en veillant à ce qu’il ne se torde pas. Le pousseur doit sentir la traction et anticiper le mouvement.
- Gestion des blocages : Au moindre signe de résistance, arrêtez tout. Le tireur ne doit JAMAIS forcer. Le plus souvent, un léger mouvement de va-et-vient du pousseur suffit à débloquer le câble. Si le blocage persiste, il faut retirer l’ensemble et réévaluer (plus de lubrifiant, coude trop serré, etc.).
Cette méthode préserve l’intégrité de votre matériel et vous épargne une frustration considérable sur le chantier.
U1000 R2V en 3G1,5 ou 3G2,5 : lequel pour un circuit de 8 prises en 16A ?
La question semble simple et la réponse apprise par cœur : 1,5 mm² pour l’éclairage (10A max) et les circuits de 5 prises (16A), 2,5 mm² pour les circuits de 8 à 12 prises (20A). Pourtant, cette règle de base, bien que correcte, masque une réalité physique cruciale sur un chantier : la chute de tension. La norme NF C 15-100 est très claire à ce sujet : la différence de tension entre le tableau électrique et le point d’utilisation le plus éloigné ne doit pas excéder un certain seuil. Cette limite est fixée à 3% pour l’éclairage et 5% pour les autres usages (prises de courant). Si cette valeur est dépassée, vos appareils fonctionneront mal, leur durée de vie sera réduite et l’énergie sera gaspillée en chaleur dans le câble.
Or, la chute de tension dépend de trois facteurs : l’intensité du courant, la nature du conducteur et surtout, sa longueur. Sur un circuit court de 10 mètres dans un appartement, un câble de 1,5 mm² pour 5 prises en 16A est parfaitement adéquat. Mais si votre circuit de 8 prises alimente un atelier au fond du jardin à 25 mètres du tableau, même si la puissance appelée est faible, la longueur du câble va créer une chute de tension qui peut dépasser le seuil acceptable si vous utilisez une section trop faible. Le choix du 2,5 mm² devient alors une nécessité non pas pour l’intensité, mais pour compenser la distance.
Le tableau suivant résume les critères de décision au-delà de la simple norme du nombre de prises.
| Section câble | Intensité max disjoncteur | Nombre max prises | Longueur critique | Usage recommandé |
|---|---|---|---|---|
| 3G 1,5 mm² | 16A (cas particulier) | 5 prises max | Chute significative > 15-20m | Circuits courts uniquement |
| 3G 2,5 mm² | 20A (standard) | 8-12 prises | Performant jusqu’à 25-30m | Norme pour circuits prises |
| Avantage 2,5mm² | Compense chute de tension, anticipe besoins futurs, rigidité acceptable pour raccordements standards | |||
| Inconvénient 2,5mm² | Coût supérieur ~20-30%, rigidité accrue complique câblage boîtes de dérivation compactes | |||
En pratique, un professionnel choisira quasi systématiquement du 2,5 mm² pour un circuit de prises, même s’il est protégé par un disjoncteur 16A. C’est un principe de précaution et de qualité : cela garantit la performance de l’installation quelles que soient les longueurs, anticipe les futurs besoins de l’utilisateur et assure une conformité sans faille au critère de chute de tension.
L’erreur qui annule votre assurance : laisser un câble U1000 R2V sans gaine dans un garage
Le câble U1000 R2V est robuste, c’est un fait. Sa gaine noire est même traitée anti-UV, autorisant une pose en extérieur. Cette robustesse pousse de nombreux bricoleurs (et parfois même des professionnels pressés) à commettre une erreur lourde de conséquences : le poser « en apparent » sans protection mécanique dans des locaux à risques comme un garage, un atelier ou une cave. C’est une non-conformité majeure qui peut, en cas de sinistre, entraîner un refus de prise en charge de votre assurance.
Pourquoi ? Parce que si le R2V résiste bien aux intempéries, sa gaine PVC reste vulnérable aux agressions mécaniques (un coup d’outil, un véhicule qui le pince), aux rongeurs, ou à des projections de produits chimiques. Un câble endommagé est une porte ouverte à un court-circuit, et potentiellement à un incendie. Or, on estime qu’entre 20 et 35% des incendies d’habitation sont d’origine électrique. En cas d’incendie, l’expert mandaté par l’assurance cherchera la cause du sinistre. S’il constate que l’installation n’était pas conforme aux règles de l’art – notamment la protection des câbles dans les zones exposées – la compagnie d’assurance peut invoquer une clause d’exclusion de garantie pour non-respect des normes de sécurité.
Comme le souligne un expert, la vérification de la conformité est systématique après un incident. L’analyse juridique est claire :
Les expertises techniques menées après sinistre cherchent systématiquement à déterminer l’état de l’installation avant l’événement, la présence éventuelle d’un diagnostic électrique mentionnant des anomalies, et les travaux réalisés ou non suite à ce diagnostic.
– Analyse juridique installation électrique, Mon Club Elec – Installation électrique non conforme

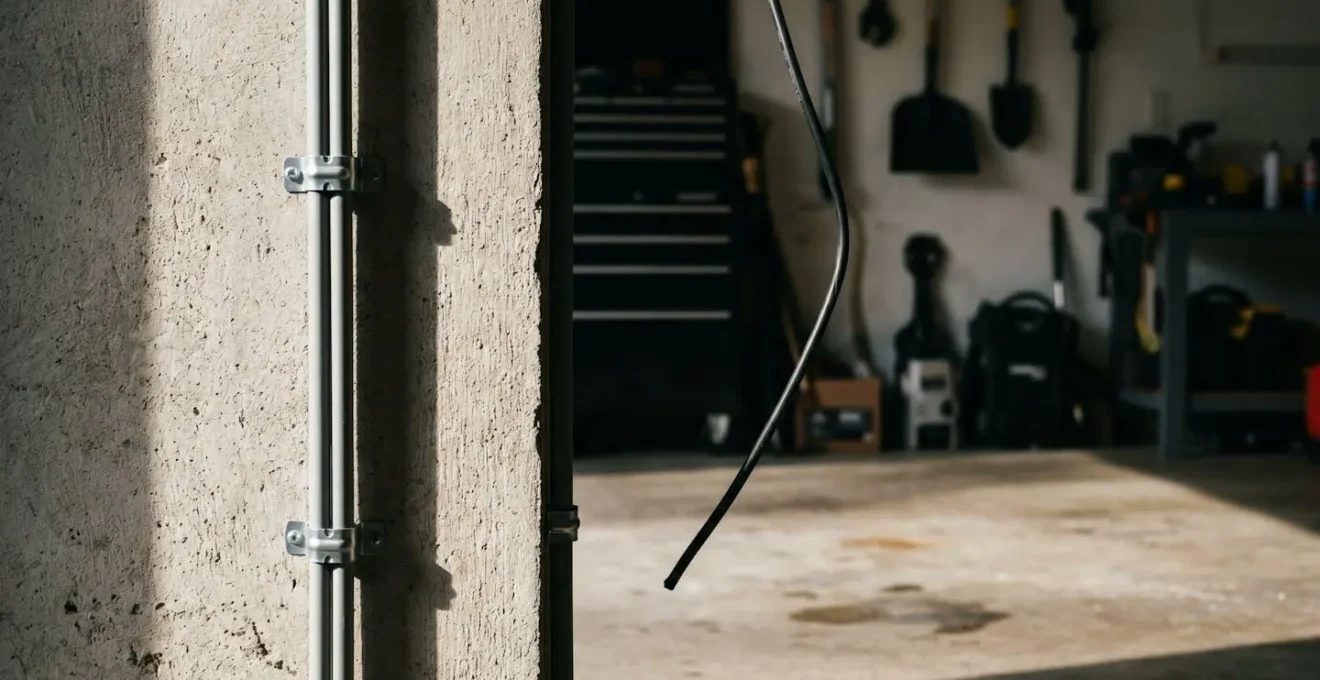

La solution est pourtant simple et peu coûteuse : dans un garage ou une cave, tout câble posé en apparent doit être protégé. La méthode la plus courante est l’utilisation de conduit IRL (Isolant Rigide Lisse) ou de goulottes en PVC fixées au mur. Cette protection physique crée une barrière infaillible contre les chocs et autres agressions. C’est un petit investissement en temps et en matériel qui garantit la sécurité de l’installation et la validité de votre contrat d’assurance.
Comment dénuder et raccorder un câble U1000 R2V sans créer de faux contact ?
Un câble parfaitement choisi et posé ne vaut rien si ses connexions sont défaillantes. Un mauvais raccordement est la cause numéro un des pannes et des échauffements dangereux, pouvant mener à un incendie. Selon les données de l’Observatoire National de la Sécurité Électrique sur 50 000 incendies électriques annuels, une part significative est liée aux installations défaillantes. Dénuder et raccorder un conducteur rigide comme celui du U1000 R2V demande un geste précis pour ne pas endommager l’âme en cuivre et assurer un contact parfait.
La première étape est le dénudage. Utilisez toujours une pince à dénuder de qualité, réglée sur la bonne section (1,5 ou 2,5 mm²). L’usage d’un cutter ou d’une pince coupante est à proscrire : vous risquez de marquer ou d’entailler l’âme en cuivre. Une simple entaille crée un point de faiblesse qui peut casser à la manipulation ou, pire, créer un point de résistance qui chauffera en charge. La longueur de cuivre dénudée doit correspondre à la profondeur de la borne de connexion, généralement entre 10 et 12 mm. Trop court, le contact sera insuffisant ; trop long, du cuivre nu restera visible, présentant un risque de contact accidentel.
La seconde étape est la connexion elle-même. Que ce soit dans une borne à vis (sur un appareillage) ou une borne automatique type Wago, le conducteur doit être inséré jusqu’en butée. Pour une borne à vis, serrez fermement mais sans excès pour ne pas « cisailler » le cuivre. Pour une borne automatique, l’insertion doit être franche. Mais comment être absolument certain de la qualité de sa connexion ? Les professionnels utilisent une technique simple mais infaillible : le test du tirage.
Votre plan d’action : valider chaque connexion avec le test du tirage
- Après avoir inséré le conducteur dénudé dans la borne (automatique ou à vis), vérifiez que l’isolant arrive bien au ras de l’entrée de la borne sans qu’il n’y ait de cuivre apparent.
- Pour une borne à vis, assurez-vous d’avoir appliqué le couple de serrage adéquat, ni trop lâche, ni trop fort. La connexion doit être ferme.
- Le test : saisissez le conducteur à quelques centimètres de la borne et tirez doucement mais fermement dans l’axe opposé à l’insertion. Le mouvement doit être franc.
- Le conducteur ne doit présenter absolument aucune mobilité. S’il bouge, même d’une fraction de millimètre, ou glisse hors de la borne, la connexion est défaillante.
- En cas d’échec du test, retirez le conducteur, inspectez l’âme en cuivre pour détecter d’éventuelles déformations ou entailles, coupez la partie endommagée si nécessaire, et recommencez le processus de dénudage et de connexion.
Ce simple test, répété sur chaque conducteur (phase, neutre, terre) de chaque connexion, est la meilleure assurance contre les faux contacts et les pannes futures.
Comment courber un câble électrique sans casser les conducteurs internes ni l’isolant ?
Lors de la mise en place d’un câble U1000 R2V, notamment dans les angles de murs, les boîtes de dérivation ou à l’arrivée au tableau électrique, il est nécessaire de lui imposer des courbures. Un geste trop brusque ou un angle trop serré peut avoir des conséquences invisibles mais critiques : l’âme en cuivre rigide peut se fragiliser, voire se fissurer, et l’isolant peut s’étirer jusqu’à perdre ses propriétés diélectriques.
Pour éviter cela, les fabricants de câbles définissent une contrainte physique essentielle : le rayon de courbure minimal. Il s’agit du rayon le plus petit que le câble peut prendre sans subir de dommage. Tenter de plier le câble plus sèchement que ce rayon est une erreur. Cette valeur n’est pas arbitraire ; elle est calculée en fonction du diamètre extérieur du câble et de sa rigidité. Pour un câble U1000 R2V, le rayon de courbure minimal à respecter lors de l’installation est généralement de l’ordre de 6 fois son diamètre extérieur. Par exemple, pour un câble 3G2,5 d’un diamètre d’environ 10 mm, il ne faudra jamais lui imposer un virage dont le rayon serait inférieur à 60 mm. Visuellement, cela signifie que le « creux » de votre virage ne doit pas être plus petit qu’un cercle de 12 cm de diamètre.
Sur le chantier, personne ne mesure ce rayon avec un compas. La bonne pratique est empirique : il faut toujours accompagner le câble pour former une courbe douce et progressive. N’essayez jamais de le plier à angle droit comme une feuille de papier. Utilisez plutôt la paume de votre main ou un objet arrondi (comme un manche d’outil) pour guider la courbure. Vous devez sentir la résistance du câble mais ne jamais forcer contre elle. Un câble correctement courbé n’a pas de « pli » visible, juste une courbe régulière. Le respect de cette règle simple assure le maintien de l’intégrité mécanique et électrique du conducteur sur toute sa longueur, garantissant ainsi la longévité et la sécurité de l’installation.
Câble rigide U1000 R2V ou fil souple H07VK : lequel pour une installation encastrée ?
C’est une question fréquente pour le bricoleur qui prépare son chantier : ne serait-il pas plus simple de tirer des fils souples (multibrins) H07VK, beaucoup plus faciles à manipuler, plutôt qu’un câble rigide R2V ? La réponse de la norme est sans appel : c’est une très mauvaise idée, et c’est même strictement interdit pour les installations fixes encastrées. La souplesse du H07VK, qui est un atout pour le câblage à l’intérieur des tableaux électriques, devient un défaut majeur pour une installation dans les murs.
Le fil souple H07VK n’est pas conçu pour être raccordé directement dans les bornes à vis ou automatiques des appareillages (prises, interrupteurs). Sans un embout de câblage serti avec une pince spéciale, les multiples brins s’écrasent, se coupent et n’assurent pas un contact fiable et durable. Le risque de mauvais contact, d’échauffement et d’incendie est donc très élevé. De plus, sa gaine est bien plus fine que celle des fils rigides ou du câble R2V, le rendant plus vulnérable aux dommages lors du tirage.
Le véritable choix pour une installation encastrée se fait entre le câble U1000 R2V et l’ensemble de trois fils rigides H07V-U (Phase, Neutre, Terre) passés dans la même gaine ICTA. Chacun a ses avantages et inconvénients, comme le montre ce comparatif.
Ce tableau comparatif met en lumière les usages spécifiques de chaque type de conducteur pour les installations fixes.
| Type de conducteur | Structure | Installation encastrée | Tableau électrique | Raccordement | Usage principal |
|---|---|---|---|---|---|
| Câble U1000 R2V | Multiconducteurs + gaine PVC | ✅ Autorisé (avec/sans gaine ICTA) | ✅ Possible | Direct dans borne | Circuits complets prises/éclairage |
| Fil rigide H07V-U | Monoconducteur rigide | ✅ Autorisé (obligatoirement sous gaine ICTA) | ✅ Recommandé | Direct dans borne | Circuits standard maison |
| Fil souple H07VK | Multibrins souple | ❌ INTERDIT en fixe encastré | ✅ Idéal (avec embout serti) | Embout obligatoire | Câblage interne tableaux uniquement |
| Avantage R2V | Gain temps pose (pas de tri couleurs), protection mécanique intégrée, moins d’erreurs de câblage | ||||
| Avantage 3x H07V-U | Flexibilité choix sections, coût légèrement inférieur, passage gaine ICTA facilité (fils séparés) | ||||
En conclusion, pour une installation encastrée, le débat se limite au R2V contre un trio de fils H07V-U. Le R2V offre un gain de temps et une sécurité de pose grâce à sa gaine protectrice. Les fils H07V-U offrent un peu plus de flexibilité et un coût légèrement moindre, mais exigent de passer trois fois plus de temps au tirage. Le fil souple H07VK, lui, est à réserver exclusivement pour l’environnement protégé et maîtrisé du tableau électrique.
À retenir
- La supériorité du U1000 R2V vient de sa conception (âme rigide, isolation XLPE, gaine PVC) qui garantit une robustesse mécanique et thermique conforme à la norme NF C 15-100.
- La maîtrise de la pose passe par des gestes techniques précis : lubrification et technique de « pousser-tirer » pour le passage en gaine, respect du rayon de courbure, et test systématique de traction sur chaque connexion.
- Le choix de la section ne dépend pas que de l’ampérage mais aussi de la longueur du circuit pour contrer la chute de tension, et l’usage du 2,5 mm² pour les prises est une pratique de qualité à généraliser.
Fil H07VR : quand l’utiliser plutôt qu’un câble rigide U1000 R2V ?
Nous avons établi que le câble U1000 R2V est le roi des installations domestiques standards. Cependant, son règne s’arrête là où la puissance et la section des conducteurs augmentent de manière significative. Au-delà de 6 mm², et surtout pour les sections de 10 mm² et plus (nécessaires pour l’alimentation de tableaux divisionnaires, de grosses plaques de cuisson ou de bornes de recharge pour véhicules électriques), manipuler un conducteur rigide monobrin devient un véritable défi physique. Tenter de courber et de raccorder un fil de cuivre massif de cette taille est extrêmement difficile et peut endommager les borniers.
C’est ici qu’intervient une alternative moins connue mais très appréciée des professionnels : le fil H07V-R. La lettre « R » signifie « rigide à âme câblée ». Contrairement au H07V-U (« U » pour « âme massive unique »), le H07V-R est constitué de plusieurs brins de cuivre de plus gros diamètre, câblés ensemble pour former un seul conducteur. Le résultat est un compromis idéal : il conserve la rigidité nécessaire pour être considéré comme un conducteur rigide par la norme (permettant un raccordement direct dans les bornes sans embout), tout en offrant une flexibilité nettement supérieure à celle d’un conducteur monobrin de même section.
L’utilisation de fils H07V-R (un par couleur, passés dans une gaine) devient donc particulièrement pertinente pour les circuits de forte puissance avec des cheminements complexes. Là où un câble R2V de grosse section serait presque impossible à manipuler dans des coudes serrés, l’ensemble de fils H07V-R se prête bien plus facilement à l’exercice. Il combine la facilité de raccordement du rigide et une partie de la souplesse de mise en œuvre qui fait défaut aux très grosses sections monobrins. C’est la solution de choix pour amener la puissance là où elle est nécessaire, avec plus de facilité et de sécurité pour les connexions.
Maintenant que vous maîtrisez les subtilités du choix et de la pose du câble U1000 R2V, l’étape suivante consiste à appliquer ces connaissances à votre propre projet. Procéder à une évaluation rigoureuse de vos besoins en amont est la clé pour garantir une installation électrique à la fois sûre, conforme et parfaitement dimensionnée.
