Connexions électriques : comment raccorder des fils pour éviter faux contacts et échauffements ?

Au cœur de chaque tableau électrique, derrière chaque interrupteur, se cache un geste répété des milliers de fois par les électriciens et les bricoleurs : le raccordement de deux fils. Un geste qui semble anodin, presque trivial, mais qui concentre en réalité l’essentiel des risques d’une installation. L’anxiété face à un tableau qui « ronronne » un peu trop ou une prise qui chauffe n’est jamais infondée. Elle est souvent le symptôme d’une connexion imparfaite, une bombe à retardement silencieuse.

Les débats sont connus et souvent réducteurs : faut-il « bien serrer les vis » des dominos ? Les connecteurs automatiques type Wago sont-ils la panacée ? La réalité du geste professionnel est bien plus subtile. Elle ne réside pas dans le choix binaire d’un composant sur un autre, mais dans la compréhension des phénomènes physiques et mécaniques en jeu. Un serrage insuffisant, un contact entre deux métaux incompatibles ou une simple négligence dans la préparation du conducteur sont les véritables sources de pannes et, plus grave encore, d’incendies.

Cet article se propose de dépasser les conseils de surface. Nous n’allons pas seulement vous montrer comment raccorder un fil, mais pourquoi chaque étape, chaque outil, chaque choix a une implication directe sur la sécurité et la durabilité de votre installation. L’objectif n’est pas simplement de faire une connexion qui fonctionne, mais de réaliser une connexion parfaite, mécaniquement stable et électriquement irréprochable. C’est la différence fondamentale entre un bricolage fonctionnel et une installation professionnelle et sereine.

Pour atteindre ce niveau de maîtrise, nous allons décortiquer la science qui se cache derrière chaque type de raccordement. Nous explorerons la physique d’un faux contact, l’importance capitale du couple de serrage, les critères de choix entre les différentes technologies de connexion et les méthodes pour diagnostiquer les faiblesses avant qu’elles ne deviennent critiques.

Pourquoi une borne mal serrée peut atteindre 150°C et déclencher un incendie ?

Une connexion électrique mal serrée est l’ennemi invisible de la sécurité. Le risque n’est pas le court-circuit franc, mais un phénomène plus insidieux : l’échauffement par effet Joule localisé. Quand un conducteur n’est pas fermement maintenu dans sa borne, la surface de contact réelle est infime. Le courant, forcé de passer par ces quelques points de contact microscopiques, rencontre une résistance électrique anormalement élevée. Cette résistance transforme l’énergie électrique en chaleur, précisément à l’endroit de la connexion défaillante. C’est une vérité alarmante quand on sait qu’environ un tiers des incendies domestiques en France sont d’origine électrique.

Le processus destructeur est progressif. Au début, l’échauffement est modéré. Mais sous l’effet des cycles de chauffe et de refroidissement, le métal travaille, le contact se dégrade encore, et la résistance augmente. Cela crée un cercle vicieux. Une connexion qui atteint 60°C ou 70°C entre dans une zone de danger critique. Le PVC des conducteurs et l’isolant des appareillages commencent à se dégrader, à se fragiliser, voire à fondre.

Le point de non-retour est atteint lorsque la chaleur est telle qu’elle initie la carbonisation progressive des matériaux. Une connexion desserrée peut générer une série de micro-arcs électriques. Ces arcs transforment l’isolant en carbone, qui est un conducteur. La résistance locale augmente de façon exponentielle, l’échauffement s’emballe, et la température peut grimper jusqu’à 150°C et au-delà. À ce stade, la première flamme apparaît, et le feu se propage via les gaines et les conduits, transformant une simple négligence de serrage en un sinistre majeur. La maîtrise du serrage n’est donc pas une simple bonne pratique, c’est la première ligne de défense contre le risque d’incendie électrique.

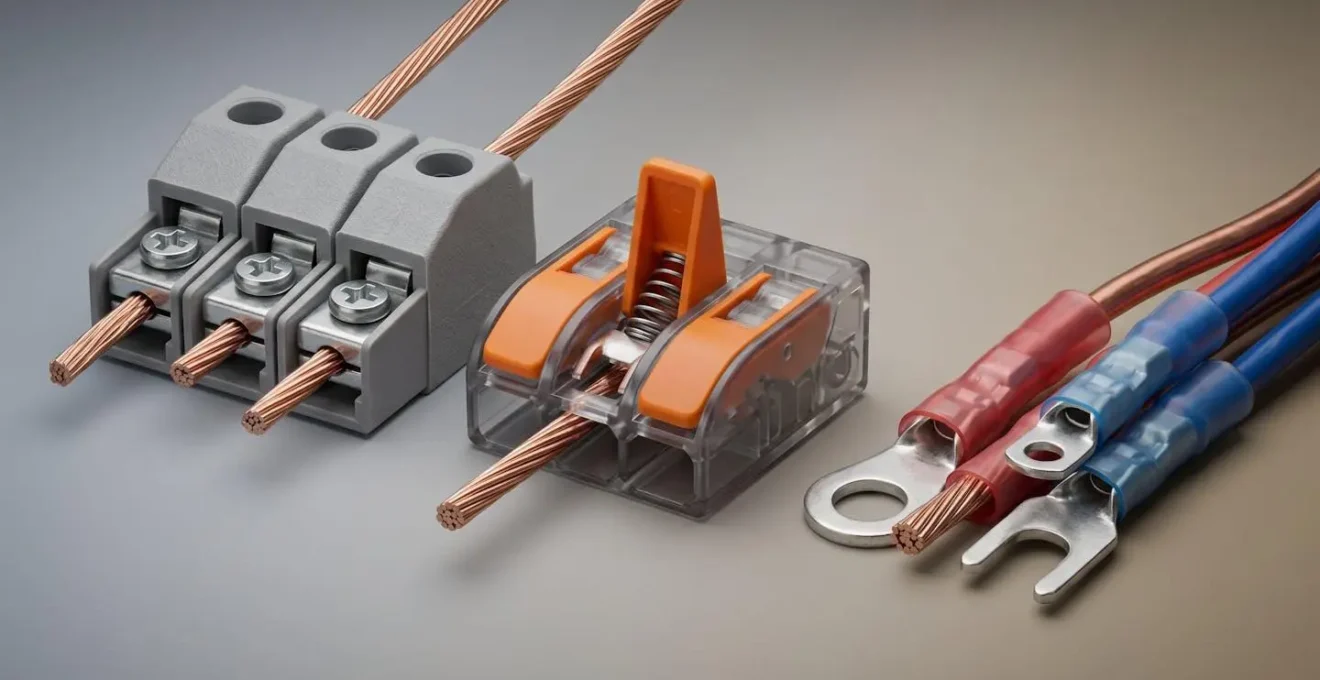

Domino, Wago ou sertissage : quelle connexion pour un câblage définitif sous gaine ?

Le choix du connecteur n’est pas une question de préférence personnelle mais une décision technique qui dépend de l’application, du type de conducteur et de l’accessibilité future. Chaque technologie de connexion – à vis (domino), à ressort (Wago) ou par déformation (sertissage) – a été conçue pour répondre à un besoin spécifique. Penser qu’une solution est universellement supérieure aux autres est une erreur de débutant.

Le domino à vis, souvent décrié, reste pertinent pour les fortes sections (>6mm²) et les courants élevés, où la pression de contact exercée par la vis est nécessaire. Son principal défaut est sa sensibilité aux vibrations et aux cycles thermiques qui peuvent entraîner un desserrage, nécessitant un accès pour un resserrage périodique. Le connecteur à levier type Wago a révolutionné le câblage de dérivation. Son ressort à cage assure une pression de contact constante et auto-ajustable, insensible aux vibrations et compatible avec les fils rigides comme souples. Il est idéal pour les boîtes de dérivation et les tableaux électriques où la rapidité et la fiabilité sont recherchées. Enfin, le sertissage est la méthode de connexion définitive par excellence. En déformant un manchon autour des conducteurs, il crée une liaison moléculaire froide, équivalente à une soudure. Cette connexion est la plus fiable dans le temps et la plus résistante mécaniquement. Son caractère non réversible la destine aux jonctions qui ne seront plus jamais touchées, notamment celles encastrées dans une cloison.

Le tableau suivant synthétise les caractéristiques techniques pour guider votre choix, comme le détaille cette analyse comparative des connecteurs électriques.

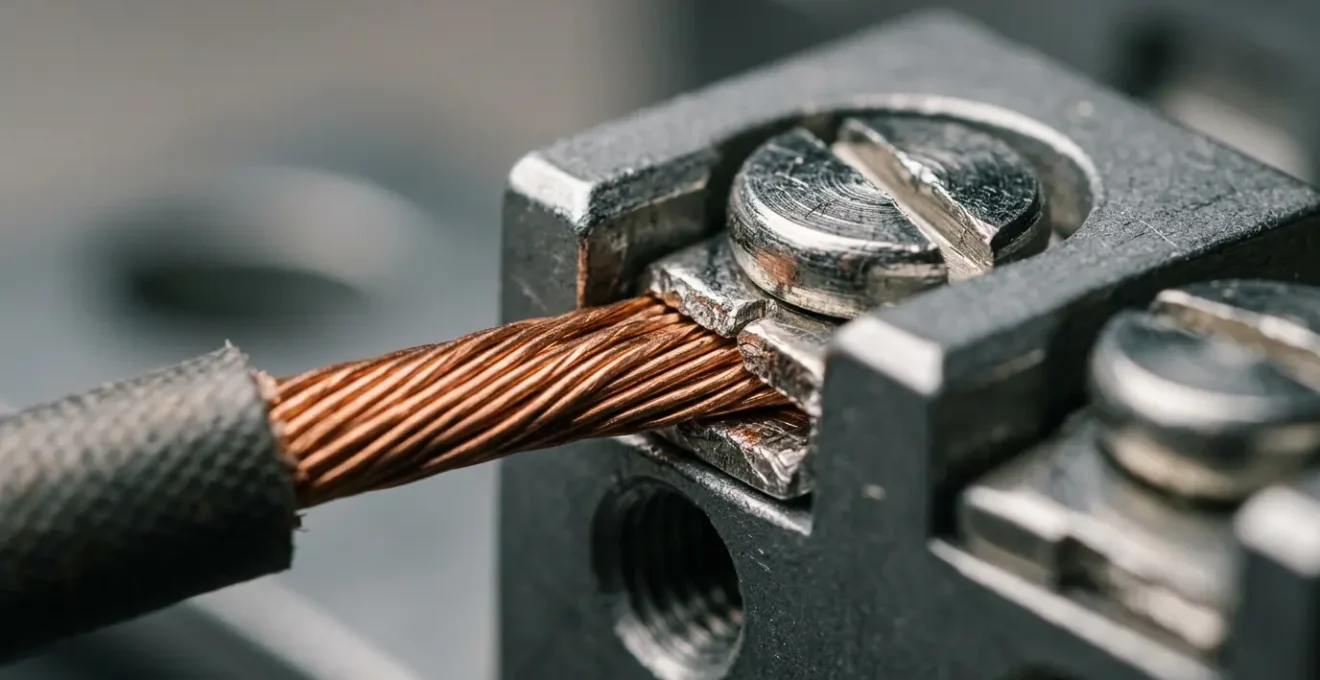

Comment serrer une borne de disjoncteur avec un tournevis dynamométrique pour éviter faux contact ?

La question n’est pas « faut-il serrer fort ? », mais « faut-il serrer au bon couple ? ». La réponse est un oui catégorique. Un serrage insuffisant crée un faux contact, comme nous l’avons vu. Mais un serrage excessif est tout aussi destructeur : il peut endommager la cage de la borne, déformer le conducteur (surtout s’il est en aluminium), et créer des contraintes mécaniques qui, à terme, mèneront aussi à une défaillance. Le seul moyen de garantir la pression de contact parfaite est d’utiliser un tournevis dynamométrique. Cet outil n’est pas un luxe, mais un instrument de mesure essentiel pour une installation professionnelle.

Chaque fabricant de matériel électrique (disjoncteurs, différentiels, borniers) spécifie un couple de serrage précis, exprimé en Newton-mètre (Nm). Cette valeur est le fruit de tests rigoureux pour garantir une connexion optimale sans endommager les composants. Ignorer cette spécification, c’est se fier au hasard. Le « feeling » manuel est un très mauvais indicateur, variant énormément d’une personne à l’autre et selon la fatigue.

L’utilisation d’un tournevis dynamométrique assure la répétabilité et la conformité du geste. Le réglage de l’outil sur la valeur préconisée (par exemple 2 Nm pour un disjoncteur standard) garantit que chaque borne sera serrée avec une force identique et adéquate, éliminant les risques liés au jugement humain. Vous trouverez ci-dessous un aperçu des valeurs courantes qui soulignent l’importance d’une approche métrologique, comme détaillé dans ce guide des couples de serrage.

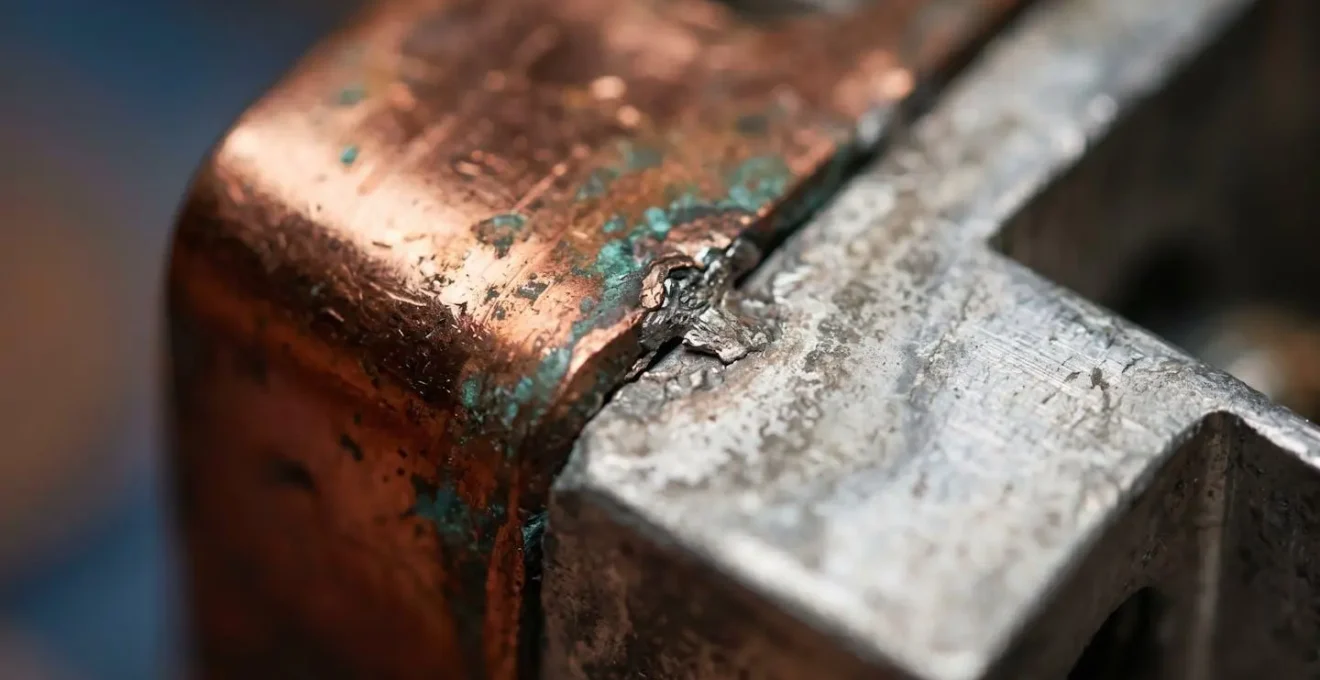

L’erreur qui crée de l’oxydation : connecter un fil aluminium et un fil cuivre sans bornier adapté

L’une des erreurs les plus insidieuses en rénovation électrique est de connecter directement un conducteur en aluminium, courant dans les installations des années 60-70, avec un conducteur en cuivre. Cette pratique, en apparence anodine, déclenche un phénomène électrochimique redoutable : la corrosion galvanique. Lorsque deux métaux différents sont en contact en présence d’un électrolyte (l’humidité de l’air suffit), ils forment une pile. Le métal le moins noble (ici, l’aluminium) se corrode prématurément en agissant comme une anode sacrificielle. Ce risque est bien réel, surtout quand on sait qu’il existerait en France 7 millions de logements à risque, dont 2,3 millions avec des installations très dangereuses, souvent concernées par ces problématiques de mixité des matériaux.

Cette corrosion se manifeste par la formation d’une couche d’oxyde d’aluminium (une poudre blanche et isolante) à l’interface de la connexion. Cet oxyde augmente considérablement la résistance de contact. Comme pour un serrage défectueux, cette augmentation de résistance provoque un échauffement localisé par effet Joule. Le problème est que ce phénomène est auto-entretenu : plus la connexion chauffe, plus la corrosion s’accélère, et plus la résistance augmente. C’est une spirale destructive qui mène inévitablement à la surchauffe, à la fonte des isolants et au risque d’incendie.

Il est donc formellement proscrit de torsader ou de placer dans une borne standard (domino, Wago classique) des fils de cuivre et d’aluminium ensemble. La seule solution sécurisée est d’utiliser des borniers de connexion bimétalliques spécifiques. Ces dispositifs sont conçus pour isoler physiquement les deux métaux l’un de l’autre ou contiennent une graisse spéciale anti-oxydation qui empêche le contact avec l’air et l’humidité, bloquant ainsi la réaction galvanique à la source. Ignorer cette précaution lors d’une intervention sur une installation ancienne est une faute technique grave.

Comment détecter une mauvaise connexion avec une caméra thermique avant qu’elle ne cause une panne ?

Une mauvaise connexion est une source de chaleur anormale. Avant de devenir visible à l’œil nu (plastique bruni, odeur de chaud), cet échauffement est un signal faible que l’on peut détecter de manière préventive. La thermographie infrarouge est la méthode de maintenance prédictive la plus efficace pour cela. Une caméra thermique ne voit pas l’électricité, mais elle rend visible ses effets : toute augmentation de résistance se traduit par une élévation de température. En inspectant un tableau électrique en fonctionnement avec une caméra thermique, un point chaud anormal saute immédiatement aux yeux sur l’écran, bien avant que la situation ne devienne critique.

L’intérêt est de comparer les températures. Dans un tableau bien équilibré, tous les disjoncteurs d’une même rangée, soumis à une charge similaire, doivent avoir une température homogène. Si une borne de disjoncteur apparaît en jaune vif ou en rouge sur un fond bleu ou vert, c’est le signe irréfutable d’une anomalie. Un delta de température de plus de 15°C par rapport à un composant similaire est un seuil d’alerte qui justifie une intervention immédiate (après coupure du courant, bien sûr) pour vérifier et resserrer la connexion.

Cette technologie, autrefois réservée aux professionnels, devient de plus en plus accessible. Des modules se connectant à un smartphone permettent déjà de réaliser un diagnostic fiable. Pour ceux qui ne disposent pas de cet équipement, un thermomètre infrarouge « pistolet » peut offrir une alternative low-cost, bien que moins visuelle, pour mesurer point par point la température de chaque borne. L’important est d’adopter une démarche proactive de recherche des points chauds.

Voici le protocole à suivre pour une inspection thermographique efficace :

• Étape 1 : Mettre tous les circuits en charge normale (pas de test à vide) et attendre au moins 30 minutes de fonctionnement stable.
• Étape 2 : Positionner la caméra thermique perpendiculairement au tableau à une distance de 0,5 à 1 mètre.
• Étape 3 : Configurer la palette de couleurs pour une plage de 20°C à 150°C (optimale pour détecter les échauffements électriques).
• Étape 4 : Photographier l’ensemble du tableau puis zoomer sur chaque rangée de disjoncteurs.
• Étape 5 : Identifier les anomalies : tout composant présentant un delta de température >15°C par rapport aux composants similaires sous même charge nécessite une intervention.
• Étape 6 : Pour l’alternative low-cost sans caméra : utiliser un thermomètre infrarouge (pistolet) pour mesurer méthodiquement chaque borne, en vérifiant ensuite visuellement/olfactivement (plastique bruni, odeur d’ozone) après mise hors tension.

Comment identifier 25 câbles dans une gaine sans se tromper lors du raccordement final ?

Se retrouver face à un écheveau de câbles identiques sortant d’une gaine est un scénario classique et une source potentielle d’erreurs graves. Inverser un circuit d’éclairage et un circuit de prise peut avoir des conséquences fâcheuses sur les équipements. Le repérage n’est pas une option, c’est une obligation de méthode pour garantir un câblage correct et traçable. Se fier à sa mémoire ou à des bouts de ruban adhésif qui se décolleront est le meilleur moyen d’aller au-devant des problèmes. Il existe des méthodologies professionnelles, avec ou sans équipement spécifique.

La méthode la plus rapide et la plus sûre est l’utilisation d’un traceur de câbles ou « générateur de tonalité ». Cet outil se compose d’un émetteur que l’on connecte à une extrémité du câble et d’une sonde réceptrice. En balayant les fils à l’autre extrémité, la sonde émet un signal sonore ou lumineux uniquement lorsqu’elle s’approche du câble connecté à l’émetteur. C’est une méthode infaillible qui permet d’identifier un câble en quelques secondes.

En l’absence d’équipement, la rigueur est la clé. La méthode « low-tech » s’appuie sur un simple multimètre en mode continuité (bip). Elle est plus laborieuse mais tout aussi fiable si elle est appliquée méthodiquement. Une fois un câble identifié, son marquage doit être indestructible. Les bagues de numérotation (type Partex) ou des étiquettes imprimées et protégées par une gaine thermorétractable sont les seules solutions pérennes. Tout système de marquage doit être accompagné d’une documentation : un tableau de correspondance (numéro, couleur, fonction) est indispensable. Ce document, conservé dans le tableau électrique, est la carte d’identité de l’installation.

• Méthode pro avec traceur : Connecter le générateur de tonalité à une extrémité du câble à identifier. À l’autre extrémité, balayer les câbles avec la sonde jusqu’à détecter le signal sonore/lumineux. Temps moyen : 10 secondes par câble.
• Méthode low-tech rigoureuse (sans équipement) : À l’extrémité A, torsader ensemble tous les fils SAUF UN. À l’extrémité B, utiliser un multimètre en mode continuité pour identifier le seul fil n’ayant de continuité avec aucun autre. Le marquer #1, l’isoler, puis répéter l’opération en ajoutant un deuxième fil au groupe.
• Système de marquage indestructible : Utiliser des bagues de numérotation Partex ou similaires (résistent à l’humidité et à la chaleur). Alternative : étiquettes imprimées avec plastifieuse + gaine thermorétractable transparente par-dessus. Proscrire le scotch papier/ruban adhésif standard qui se décolle.
• Documentation obligatoire : Photographier chaque extrémité avec marquage visible + créer un tableau de correspondance (numéro/couleur/destination) à conserver dans le carnet de bord de l’installation.

Défaut sur 2 mètres de câble encastré : ouvrir le mur ou contourner par l’extérieur ?

Un défaut sur un câble encastré – un conducteur coupé par une vis mal placée, par exemple – est un véritable casse-tête. Deux solutions s’affrontent : l’intervention chirurgicale (ouvrir le mur) ou le contournement en apparent. La décision ne doit pas être prise à la légère et dépend d’une analyse pragmatique de la situation. L’esthétique, le coût et la complexité technique sont les trois piliers de cet arbitrage. Ouvrir un mur en placo plâtre peint est une opération relativement simple et peu coûteuse à réparer. En revanche, intervenir sur un mur en carrelage, en stuc vénitien ou en pierre de taille peut vite devenir un cauchemar technique et financier.

Le contournement par l’extérieur est souvent la solution la plus sage pour les finitions précieuses ou les murs porteurs. Il existe aujourd’hui des solutions très discrètes qui permettent de préserver l’esthétique de la pièce. Des goulottes d’angle ultra-fines (20x12mm) peuvent être peintes de la même couleur que le mur et devenir presque invisibles. Des plinthes creuses spécialement conçues pour le passage de câbles sont une autre option élégante. Le passage par un faux-plafond ou sous une dalle flottante, s’ils existent, sont évidemment à privilégier.

Si l’option d’ouvrir est retenue, elle doit se faire dans les règles de l’art. La norme NF C 15-100 impose que toute connexion reste accessible. Il est donc interdit de simplement raccorder les câbles et de reboucher. L’intervention doit aboutir à l’installation d’une boîte de dérivation affleurante, qui permettra une inspection future. La découpe doit être propre, idéalement au-dessus de la plinthe pour faciliter les finitions.

L’arbre de décision suivant peut aider à structurer la réflexion :

1. Le mur est-il porteur ? Si OUI → privilégier le contournement (intervention structurelle complexe). Si NON → ouverture chirurgicale possible.
2. La finition est-elle précieuse (carrelage, stuc, pierre naturelle) ? Si OUI → évaluer coût de réfection vs. contournement discret. Si NON (placo/peinture) → ouverture chirurgicale envisageable.
3. Un contournement invisible est-il possible ? Options : plinthe creuse spéciale câbles, goulotte d’angle ultra-discrète (20x12mm peinturable), passage par vide de faux-plafond ou dalle flottante.
4. Technique d’ouverture chirurgicale (si option retenue) : Utiliser un détecteur de montant. Découper proprement au-dessus de la plinthe. Installer une boîte de dérivation affleurante pour un raccordement accessible (obligatoire NF C 15-100).
5. Solution de contournement définitive : Utiliser un câble de même section dans une protection adaptée (goulotte normée, tube IRL) en respectant les règles de pose pour les circuits apparents.

Câblage électrique : quelles techniques pour une installation propre, traçable et évolutive ?

Une installation électrique de qualité professionnelle ne se juge pas seulement à l’absence de pannes, mais à sa propreté, sa lisibilité et sa capacité à évoluer. Un tableau électrique qui ressemble à un « plat de spaghettis » est le symptôme d’un manque de méthode qui compliquera toute intervention future et peut même nuire à la sécurité en empêchant une bonne circulation de l’air. Adopter des techniques de câblage propres dès le départ est un investissement pour l’avenir. Le maître-mot est l’anticipation.

La première règle est de toujours laisser de la marge. La technique de la boucle de service (ou « service loop ») consiste à laisser systématiquement 15 à 20 cm de longueur de câble supplémentaire dans chaque boîte de dérivation et derrière chaque appareillage. Ce « mou » est une assurance vie : il permet de déplacer une prise, de changer un interrupteur ou de refaire une connexion sans avoir à tirer de nouveaux fils. Dans le tableau, l’organisation est primordiale. L’utilisation de peignes de câblage et de colliers de serrage (sans étrangler les conducteurs) permet non seulement une lecture immédiate des circuits, mais facilite aussi le refroidissement des modules.

Enfin, la traçabilité est la pierre angulaire d’une installation pérenne. Chaque circuit doit être clairement identifié au tableau et dans les boîtes de dérivation. Mais le geste qui distingue un professionnel est la création d’un carnet de bord de l’installation. Ce document, qui peut être un simple classeur, regroupe les plans (même dessinés à la main), les schémas de câblage, les photos du tableau, la liste des repérages et un historique daté de chaque intervention. En cas de revente du bien, ce carnet de bord est un argument de poids qui atteste du sérieux et de la qualité de l’installation.

• Boucle de service (service loop) : Laisser systématiquement 15 à 20 cm de longueur supplémentaire dans chaque boîte de dérivation et derrière chaque appareillage. Ce ‘mou’ permet toute intervention future sans avoir à rallonger les conducteurs.
• Organisation du tableau : Utiliser des peignes de câblage horizontaux et verticaux ainsi que des colliers de serrage (serrage modéré) pour faciliter la circulation de l’air et l’inspection visuelle.
• Carnet de bord de l’installation : Créer un document avec plans, photos, liste des repérages et historique des interventions. À conserver avec le tableau électrique.
• Repérage systématique et redondant : Identifier chaque circuit au tableau (étiquette) et dans chaque boîte de dérivation (étiquette dans le couvercle).
• Traçabilité des modifications : Dater et noter chaque modification dans le carnet de bord.

Pour garantir la pérennité et la sécurité de vos installations, l’étape suivante consiste à auditer systématiquement vos propres pratiques de connexion à la lumière de ces principes professionnels et à intégrer l’utilisation d’outils de contrôle comme le tournevis dynamométrique.
