Fil H07VR : quand l’utiliser plutôt qu’un câble rigide U1000 R2V ?

Face à un tableau électrique à câbler ou une ligne à tirer, le choix entre un fil souple H07V-R et un câble rigide U-1000 R2V semble souvent se résumer à une simple question de préférence ou de facilité. L’électricien débutant comme le bricoleur avancé connaît la règle de base : le souple pour les tableaux, le rigide pour les murs. Cette convention, bien que correcte, n’est que la partie émergée de l’iceberg. Elle masque des principes physiques et des impératifs normatifs fondamentaux qui, s’ils sont ignorés, peuvent mener à des installations défaillantes, voire dangereuses.

La véritable distinction ne se situe pas dans la simple opposition « flexibilité contre rigidité », mais dans une philosophie de câblage radicalement différente. Il s’agit de comprendre la notion de « logique de contact » et de « contrainte mécanique ». Pourquoi un fil souple mal raccordé peut-il devenir un point chaud et une source d’incendie ? Pourquoi la rigidité du R2V est-elle un gage de sécurité pour les décennies à venir dans une installation encastrée ? Répondre à ces questions, c’est passer d’une application mécanique des règles à une maîtrise technique consciente, où chaque choix de conducteur et de connexion est justifié par la sécurité et la performance.

Cet article se propose de dépasser les idées reçues pour vous armer d’une compréhension profonde. Nous allons décortiquer les raisons techniques qui dictent quand et comment utiliser chaque type de conducteur, des conséquences de leur structure interne jusqu’aux méthodes de raccordement qui garantissent une installation fiable et conforme aux normes les plus exigeantes.

Pour vous guider à travers les spécificités de chaque conducteur, nous aborderons les points techniques essentiels qui vous permettront de faire des choix éclairés et sécurisés pour toutes vos installations électriques.

Pourquoi le fil H07VR est souple et le câble U1000 R2V est rigide : quelle conséquence pratique ?

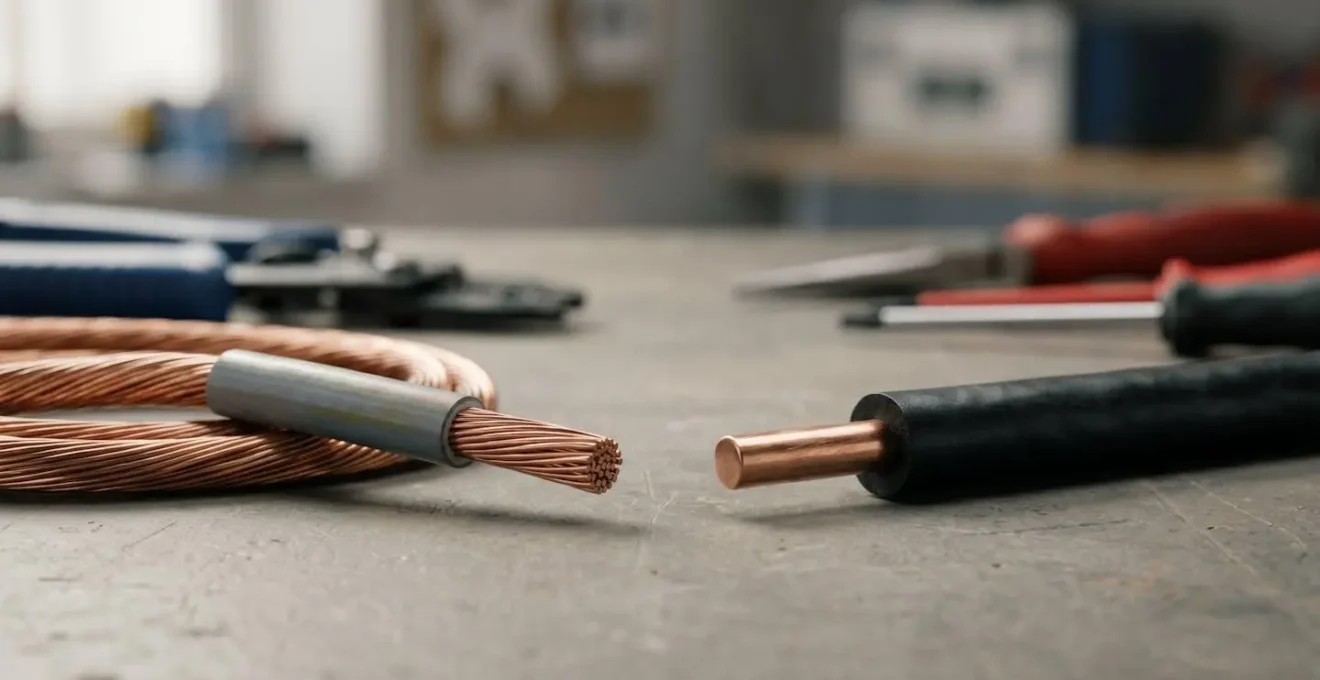

La distinction fondamentale entre ces deux conducteurs réside dans la structure de leur âme conductrice, leur « cœur » en cuivre. Le câble U-1000 R2V possède une âme massive, constituée d’un unique fil de cuivre plein. Cette conception lui confère sa rigidité caractéristique. À l’inverse, le fil H07V-R est un conducteur multibrins : son âme est composée d’une multitude de brins de cuivre très fins, torsadés ensemble. C’est cet assemblage qui lui donne sa grande souplesse.

Cette différence structurelle a des conséquences pratiques immédiates. La rigidité du R2V est un atout pour les installations fixes : il ne s’affaisse pas, se « pousse » facilement dans les gaines sur de longues distances et conserve sa forme, ce qui est idéal pour les circuits encastrés dans la maçonnerie. Sa robustesse le protège des contraintes mécaniques lors du tirage. La souplesse du H07V-R, quant à elle, est un avantage décisif dans les environnements denses et complexes comme les tableaux électriques. Elle permet de réaliser des courbes serrées, de contourner des obstacles et de connecter facilement des appareils très proches les uns des autres sans exercer de contrainte sur les bornes de connexion.

Sur le plan électrique, à la fréquence de 50 Hz du réseau domestique, la différence de comportement est minime pour les sections courantes. Cependant, la structure multibrins du H07V-R influence la manière dont la connexion doit être réalisée. L’ensemble des brins doit être parfaitement solidarisé pour garantir une surface de contact optimale, un point crucial que nous aborderons plus loin.

Comment câbler proprement un tableau de 12 disjoncteurs avec du fil H07VR en peigne ?

Le câblage d’un tableau électrique avec du fil H07V-R est l’application par excellence de ce conducteur. La méthode la plus propre et rapide pour alimenter une rangée de disjoncteurs est l’utilisation d’un peigne d’alimentation horizontal. Cependant, le fil H07V-R intervient pour le raccordement vertical entre les rangées ou pour connecter l’interrupteur différentiel de tête de rangée. La propreté du câblage dépend alors de deux facteurs : la gestion des longueurs et la préparation des connexions.

Pour un résultat professionnel, chaque fil doit être coupé à la longueur juste nécessaire, en suivant des chemins logiques (le long des goulottes du tableau). L’objectif est d’éviter les « spaghettis » de fils qui non seulement sont inesthétiques, mais compliquent aussi la maintenance et peuvent gêner la dissipation thermique. La souplesse du H07V-R permet de former des angles nets et de regrouper les conducteurs en faisceaux propres à l’aide de colliers de serrage.

La propreté passe surtout par la qualité de la connexion. Chaque extrémité de fil H07V-R doit impérativement être équipée d’un embout de câblage serti. Ce processus, loin d’être optionnel, est la clé d’une connexion sûre et durable. Il consiste à :

1. Dénuder le fil sur une longueur égale à celle du tube de l’embout.
2. Insérer les brins torsadés dans l’embout jusqu’à la butée de la collerette.
3. Utiliser une pince à sertir adaptée à la section pour écraser le tube et solidariser l’ensemble.
4. Vérifier que la connexion est solide et qu’aucun brin n’est visible.

Un fil ainsi préparé s’insère parfaitement dans la borne à cage du disjoncteur, assurant un contact électrique et mécanique parfait, identique à celui d’un fil rigide.

Fil H07VR en 6 mm², 10 mm² ou 16 mm² : lequel pour raccorder votre disjoncteur d’abonné ?

Le choix de la section des fils reliant le disjoncteur d’abonné (AGCP) au tableau de répartition est une étape critique qui conditionne la sécurité et la performance de toute l’installation. Ce choix n’est pas arbitraire et doit répondre à deux critères principaux : l’intensité maximale de votre abonnement et la maîtrise de la chute de tension. La norme NF C 15-100 est très claire sur ce point et vise à limiter les pertes d’énergie. En effet, elle préconise une chute de tension maximale de 2% sur l’ensemble de l’installation pour garantir un fonctionnement optimal des appareils.

La section minimale requise par la norme est directement liée au calibre du disjoncteur d’abonné. Cependant, cette section minimale n’est valable que pour des longueurs de liaison courtes. Si la distance entre le disjoncteur d’abonné et le tableau électrique est importante (typiquement plus de 15 mètres), il est impératif d’augmenter la section du câble pour compenser la chute de tension. Un câble sous-dimensionné sur une longue distance agira comme une résistance, provoquant un échauffement et une tension d’alimentation plus faible pour vos appareils. Le tableau suivant, basé sur les recommandations courantes, vous aidera à prendre la bonne décision, comme le détaillent les outils de calcul de chute de tension.

On note également que la présence d’une borne de recharge pour véhicule électrique (VE), forte consommatrice de courant sur de longues durées, justifie souvent de surdimensionner la section par précaution pour anticiper les échauffements et garantir une recharge efficace.

L’erreur qui provoque 30% des échauffements de tableau : serrer du H07VR sans embout

Cette erreur, d’apparence anodine pour un non-initié, est l’une des plus graves et des plus fréquentes dans les installations électriques réalisées à la hâte. Serrer directement les brins d’un fil souple H07V-R dans une borne à vis (comme celles des disjoncteurs ou des borniers) est une garantie de problème à moyen terme. Les statistiques sont éloquentes : selon les statistiques des sapeurs-pompiers, près d’un tiers des incendies domestiques en France sont d’origine électrique, et une grande partie de ces incidents provient de connexions défectueuses qui surchauffent.

Le problème est purement mécanique et physique. Lorsqu’on serre une vis sur les brins de cuivre nus, plusieurs phénomènes se combinent : certains brins sont coupés, d’autres glissent et s’échappent du contact de la borne. La surface de contact réelle entre le fil et la borne est donc drastiquement réduite. Par conséquent, pour une même intensité, la densité de courant à ce point de contact augmente, provoquant une surchauffe par effet Joule (la fameuse loi P = R x I²). Pire encore, avec les cycles de chauffe/refroidissement et les vibrations, la connexion se desserre progressivement, aggravant encore le phénomène jusqu’à créer un arc électrique et l’incendie.

L’utilisation d’un embout de câblage serti avec une pince adéquate n’est donc pas une « bonne pratique », mais une obligation technique et sécuritaire. L’embout transforme l’extrémité souple du fil en une terminaison solide et homogène, garantissant une surface de contact maximale et une tenue mécanique infaillible dans la borne.

Comment protéger du fil H07VR en apparent dans un local technique sans le laisser pendre ?

L’utilisation de fils H07V-R en apparent, typiquement pour relier des équipements dans un garage, un atelier ou un local technique, est possible à condition de respecter une règle essentielle : la protection mécanique. La gaine PVC d’un fil H07V-R seul n’est pas conçue pour résister aux chocs, à l’abrasion ou à l’écrasement. Laisser ces fils pendre ou courir le long d’un mur sans protection est non seulement non conforme, mais aussi dangereux.

La solution professionnelle et sécuritaire pour gérer des fils souples en apparent est l’utilisation de goulottes ou de moulures en PVC. Ces chemins de câbles se fixent au mur et permettent de guider les conducteurs de manière propre, ordonnée et protégée. Ils assurent plusieurs fonctions :

• Protection contre les chocs : La goulotte agit comme une armure, protégeant les fils d’éventuels coups ou accrochages.
• Organisation et esthétique : Elle permet de créer des chemins de câbles rectilignes et propres, évitant l’aspect désordonné de fils volants. La maintenance en est grandement facilitée.
• Respect des rayons de courbure : Même si le fil H07V-R est souple, il ne doit pas être plié à angle vif. Les goulottes et leurs accessoires (angles, tés) assurent des rayons de courbure qui ne stressent pas le conducteur.
• Séparation des courants : Dans les locaux techniques, il est fréquent d’avoir des courants forts (alimentation) et des courants faibles (réseau, alarme). Les goulottes à compartiments permettent de séparer physiquement ces circuits pour éviter les perturbations électromagnétiques.

Dans un contexte plus industriel, on pourra utiliser des chemins de câbles métalliques, plus robustes. L’essentiel est de ne jamais laisser un conducteur monobrin isolé exposé. Il doit toujours être placé dans un contenant qui lui offre la protection mécanique qu’il n’a pas intrinsèquement.

Pourquoi le câble U1000 R2V est-il le standard français pour les installations domestiques encastrées ?

Si le H07V-R est le roi du tableau électrique, le câble U-1000 R2V (souvent appelé simplement R2V ou RO2V) est l’empereur incontesté de l’installation fixe. Sa quasi-hégémonie dans les murs, les plafonds et les extérieurs des habitations françaises n’est pas le fruit du hasard, mais le résultat de caractéristiques techniques qui en font un champion de la sécurité passive et de la durabilité.

Sa première force est sa robustesse mécanique. Son âme rigide et sa gaine extérieure épaisse lui permettent de supporter les contraintes du tirage dans les gaines ICTA, parfois sur des dizaines de mètres avec des coudes. Il est conçu pour être « maltraitée » durant la phase de construction sans que son intégrité ne soit compromise. Une fois en place, il ne bouge plus et garantit la continuité du circuit pour des décennies.

Sa deuxième caractéristique clé est sa double protection. Le R2V est un câble multiconducteur : il contient plusieurs fils (Phase, Neutre, Terre) qui sont eux-mêmes déjà isolés. Le tout est ensuite enrobé dans une gaine de protection noire, très résistante. Comme le souligne le guide professionnel Devenir-Electricien.fr :

Le R2V est un câble multiconducteur avec double isolation qui peut, dans certains cas, être posé apparent (sans gaine). Il résiste mieux à l’humidité et aux UV, ce qui le rend idéal pour les installations extérieures.

– Guide professionnel Devenir-Electricien.fr, Types de câbles électriques : lequel choisir et pourquoi

Cette double isolation et sa résistance aux agents extérieurs en font le choix par défaut pour les circuits enterrés (sous fourreau), les alimentations de portails, d’éclairages de jardin ou de dépendances. Il offre une sécurité maximale contre les risques de contacts indirects et les dégradations liées au temps, à l’humidité ou au soleil.

Domino, Wago ou sertissage : quelle connexion pour un câblage définitif sous gaine ?

Le choix du système de connexion est aussi crucial que le choix du câble, surtout pour les raccordements destinés à être inaccessibles, comme dans une boîte de dérivation scellée ou une gaine. L’objectif est de réaliser une connexion « zéro défaut » et « zéro maintenance ». Trois grandes familles de solutions s’affrontent : les dominos traditionnels, les bornes automatiques (type Wago) et le sertissage. Le choix dépendra de l’environnement, du type de câble et du niveau de fiabilité recherché, comme le met en évidence une analyse comparative des systèmes de connexion.

Pour un câblage définitif et inaccessible, le critère « Accessibilité requise » est le plus important. Le domino à vis est à proscrire : il nécessite un resserrage périodique et est donc interdit pour un usage non accessible. Les Wago à levier (série 221) sont conçus pour être démontables et sont donc plutôt réservés aux connexions qui doivent rester accessibles.

Restent les deux meilleures options pour un raccordement définitif : les bornes à ressort (type Wago série 773 ou équivalent) et le sertissage avec manchon thermorétractable. Les bornes à ressort offrent une connexion excellente, rapide et fiable, qui s’auto-serre et résiste très bien aux vibrations. Le sertissage, quant à lui, crée une liaison moléculaire entre les conducteurs. C’est la solution la plus compacte et la plus résistante, notamment en environnement humide si le manchon est à paroi adhésive (IP68). C’est cependant la plus lente à mettre en œuvre et elle ne pardonne aucune erreur. Pour une installation domestique encastrée, les bornes automatiques à ressort représentent souvent le meilleur compromis performance/rapidité.

Connexions électriques : comment raccorder des fils pour éviter faux contacts et échauffements ?

La fiabilité d’une installation électrique ne se mesure pas à la qualité de son composant le plus fort, mais à la solidité de sa connexion la plus faible. Un faux contact est une bombe à retardement, source d’pannes, d’échauffements et de risques d’incendie. Le constat est sans appel : selon l’Observatoire national de la sécurité électrique (ONSE), 85% des installations électriques de plus de 15 ans comportent au moins une anomalie. Beaucoup de ces anomalies sont des connexions défectueuses.

Pour éviter de faire partie de cette statistique, une connexion électrique, qu’elle concerne un fil souple H07V-R ou un câble rigide R2V, doit respecter trois principes immuables : un contact électrique maximal, une tenue mécanique parfaite et une protection contre l’environnement. Le contact maximal est obtenu en garantissant la plus grande surface possible entre le conducteur et la borne, d’où l’importance de l’embout sur fil souple. La tenue mécanique assure que la connexion ne se desserrera pas avec le temps, les vibrations ou les dilatations thermiques. C’est le rôle du serrage au couple pour les bornes à vis, ou de la force du ressort pour les bornes automatiques.

Enfin, la protection isole la connexion de l’oxydation, de l’humidité et des contacts accidentels. C’est le rôle de l’isolant du fil, du corps de la borne, ou du manchon thermorétractable. Chaque connexion est un maillon de la chaîne de sécurité. L’application rigoureuse d’une méthode de travail éprouvée est le seul moyen de garantir que chaque maillon est aussi solide que les autres.

Appliquez systématiquement cette check-list à chaque connexion que vous réalisez. C’est cette discipline et cette rigueur qui transforment un simple branchement en une installation électrique professionnelle, sûre et conçue pour durer.
