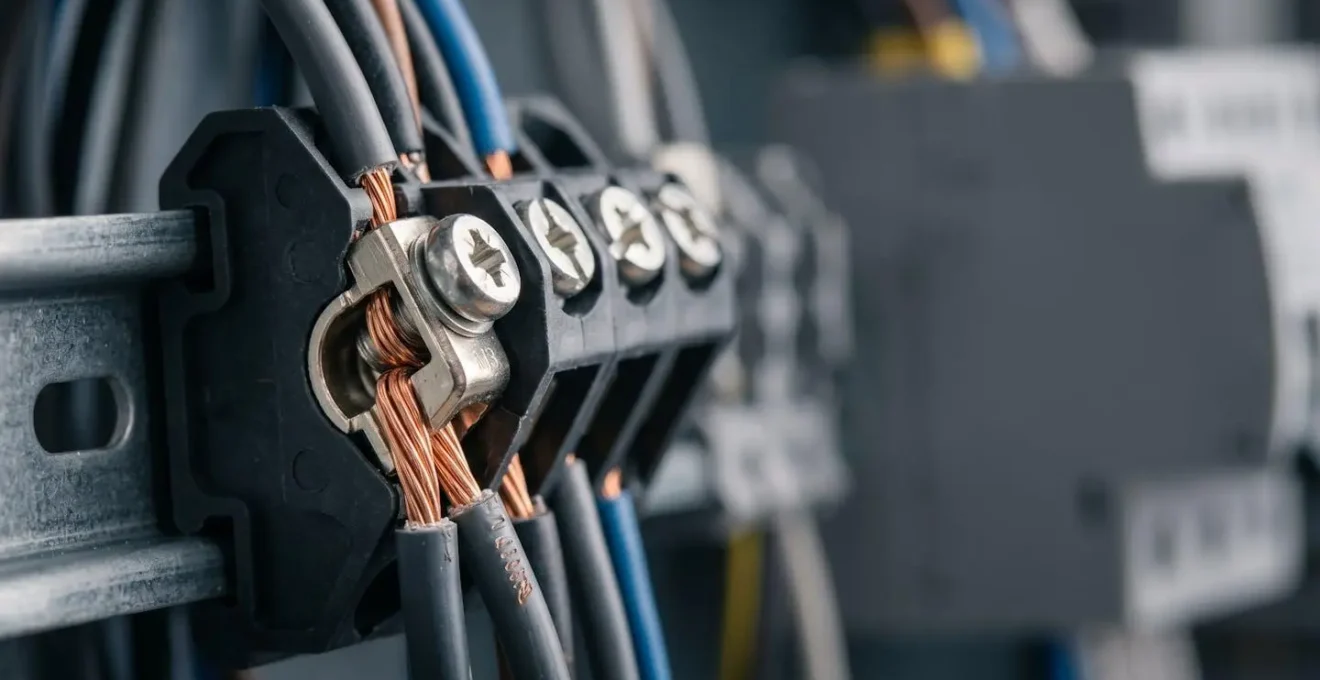

Connexions électriques : comment raccorder des fils pour éviter faux contacts et échauffements ?

Pour un électricien, un bricoleur averti ou un auto-constructeur, le son d’un disjoncteur qui s’enclenche est synonyme de travail accompli. Pourtant, le véritable ennemi de la sécurité électrique est silencieux : c’est le faux contact, cette connexion imparfaite qui couve dans une boîte de dérivation ou au fond d’un tableau. On pense souvent qu’il suffit de « bien serrer » une vis ou de clipser un connecteur pour être tranquille. Cette approche est non seulement incomplète, mais dangereuse. Elle ignore les forces invisibles qui régissent la fiabilité d’un raccordement : la dilatation des métaux, les vibrations mécaniques, la corrosion galvanique ou l’inévitable effet Joule.

La différence entre une installation amateur et un câblage professionnel ne réside pas seulement dans la propreté des faisceaux, mais dans la compréhension profonde de ces phénomènes. Une connexion électrique n’est pas un simple geste mécanique ; c’est l’application de principes physiques concrets pour assurer une continuité parfaite du courant, aujourd’hui comme dans vingt ans. C’est en maîtrisant le « pourquoi » derrière le geste que l’on transforme une simple jonction de fils en un bastion de sécurité et de fiabilité. Cet article se propose de dépasser les tutoriels de surface pour vous armer des connaissances et des techniques qui font la différence.

Nous allons explorer les causes profondes des pannes, analyser les technologies de connexion disponibles avec un œil critique, et détailler les méthodes professionnelles qui garantissent une installation non seulement fonctionnelle, mais aussi sûre, traçable et pérenne.

Pourquoi une borne mal serrée peut atteindre 150°C et déclencher un incendie ?

Une connexion électrique mal serrée est une bombe à retardement. Loin d’être une simple imperfection, elle crée un point de résistance anormalement élevé dans le circuit. Quand le courant traverse cette zone de contact imparfait, il rencontre une opposition qui génère de la chaleur par un phénomène physique bien connu : l’effet Joule. Plus la résistance est grande et le courant intense, plus la chaleur dégagée est importante. Une simple vis de domino ou de disjoncteur insuffisamment serrée peut ainsi transformer une connexion en une véritable résistance chauffante, capable d’atteindre des températures critiques.

Ce phénomène est la cause directe d’un nombre effrayant d’accidents. En France, on estime qu’environ 50 000 incendies domestiques par an sont d’origine électrique, une part significative étant due à des connexions défectueuses. La chaleur intense dégrade l’isolant des conducteurs, le plastique des appareillages et peut, par contact ou rayonnement, enflammer les matériaux environnants comme le bois de charpente ou l’isolant des combles. Comme le résume un guide spécialisé, « Des connexions lâches ou mal faites : un fil mal serré dans un domino ou une fiche, et ça chauffe par effet Joule. Au mieux ça grille le matériel, au pire ça met le feu. »

Le danger est d’autant plus insidieux que l’échauffement est progressif. Il peut se développer pendant des mois, voire des années, avant d’atteindre le point d’ignition. La seule parade est donc une rigueur absolue lors de la mise en œuvre, en garantissant une surface de contact maximale et une pression de serrage constante et adéquate, ce qui élimine la résistance parasite à sa source.

Domino, Wago ou sertissage : quelle connexion pour un câblage définitif sous gaine ?

Le choix de la technologie de connexion n’est pas une question de préférence personnelle, mais une décision technique qui doit répondre aux contraintes de l’installation. Domino (borne à vis), Wago (borne automatique à ressort) et sertissage (connexion par déformation) ont chacun leurs domaines d’excellence. Pour un câblage définitif, notamment dans des zones inaccessibles comme une gaine ou une cloison, la fiabilité à long terme est le critère numéro un.

L’illustration ci-dessous met en perspective ces trois technologies de connexion fondamentales, chacune répondant à des contraintes spécifiques en matière de fiabilité et de mise en œuvre.

Chaque méthode a un comportement différent face aux contraintes physiques du temps, comme les vibrations et la dilatation thermique. Le domino, par exemple, bien que simple à mettre en œuvre, est sensible aux vibrations et aux cycles de chauffe/refroidissement qui peuvent entraîner un desserrage progressif de la vis. Les bornes automatiques à ressort, type Wago, compensent ces effets en maintenant une pression constante sur le conducteur. Le sertissage, quant à lui, crée une connexion moléculaire quasi-soudée, insensible à ces phénomènes.

Le tableau suivant synthétise les performances de chaque système pour vous aider à faire le bon choix en fonction de l’application et du niveau de pérennité requis.

Pour un câblage définitif et inaccessible, les bornes automatiques ou le sertissage offrent donc une sécurité et une fiabilité bien supérieures au domino traditionnel, qui devrait être réservé aux raccordements accessibles permettant une vérification et un resserrage périodique.

Comment serrer une borne de disjoncteur avec un tournevis dynamométrique pour éviter faux contact ?

Le conseil « il faut bien serrer » est la platitude la plus répandue et la plus dangereuse en électricité. Un serrage insuffisant crée un faux contact, mais un serrage excessif est tout aussi préjudiciable : il peut endommager la cage de la borne, sectionner des brins d’un fil souple ou « cisailler » l’âme d’un fil rigide, créant une fragilité et une future rupture. La seule méthode professionnelle pour garantir le serrage parfait est l’utilisation d’un tournevis dynamométrique. Cet outil permet d’appliquer une force de serrage précise, appelée « couple », mesurée en Newton-mètre (N.m).

Les fabricants d’appareillage modulaire spécifient toujours le couple de serrage optimal pour leurs bornes. Ignorer cette valeur, c’est travailler à l’aveugle. Par exemple, il est généralement admis que le couple requis se situe entre 1,6 et 2 N.m pour les disjoncteurs modulaires standards. Tenter d’atteindre cette précision « au jugé » est illusoire, même pour un professionnel expérimenté. Seul le « clic » caractéristique du tournevis dynamométrique qui se déclenche une fois le couple atteint garantit que la pression est idéale : assez forte pour assurer un contact parfait, mais pas assez pour dégrader le conducteur ou la borne.

L’utilisation de cet outil transforme une approximation en une procédure scientifique et reproductible. C’est un investissement indispensable pour quiconque souhaite réaliser une installation électrique fiable et sécurisée sur le long terme. C’est la garantie que chaque connexion du tableau est réalisée selon les règles de l’art et les spécifications du fabricant.

L’erreur qui crée de l’oxydation : connecter un fil aluminium et un fil cuivre sans bornier adapté

L’une des erreurs les plus critiques, souvent commise lors de la rénovation d’anciennes installations, est de connecter directement un conducteur en aluminium avec un conducteur en cuivre. Cette association, en apparence anodine, déclenche un processus destructeur appelé corrosion galvanique. Il ne s’agit pas d’une simple oxydation de surface, mais d’une réaction électrochimique qui va désagréger l’un des deux métaux.

Le contact direct de l’aluminium avec du cuivre ou l’un de ses alliages tel laiton ou bronze est toujours très dangereux car pouvant provoquer une corrosion galvanique importante de l’aluminium même anodisé ou thermolaqué : Il doit être proscrit (sauf si l’on est certain d’être dans une atmosphère toujours parfaitement sèche).

– Fiche technique FenêtreAlu, Comportement de l’aluminium au contact d’autres métaux dans le bâtiment

Le mécanisme est implacable. En présence d’un électrolyte, même l’humidité de l’air, les deux métaux forment une sorte de pile. L’aluminium, étant le métal le moins « noble » (plus réactif), devient l’anode et se sacrifie en cédant des électrons au cuivre, qui agit comme cathode. Ce phénomène, comme l’explique une analyse détaillée de la corrosion galvanique, provoque la transformation progressive de l’aluminium en une poudre blanche isolante (oxyde d’aluminium). Cette poudre augmente considérablement la résistance électrique au point de contact, créant un échauffement majeur (effet Joule) qui peut mener à une panne ou un incendie.

Pour connecter en toute sécurité du cuivre et de l’aluminium, il est impératif d’utiliser des borniers de connexion bi-métal. Ces dispositifs spécifiques interposent une graisse de contact spéciale ou sont conçus avec des métaux intermédiaires (comme l’étain) qui empêchent le contact direct et bloquent la réaction électrochimique. Tenter de relier ces deux conducteurs avec un domino standard est une faute professionnelle grave aux conséquences potentiellement désastreuses.

Comment détecter une mauvaise connexion avec une caméra thermique avant qu’elle ne cause une panne ?

Un faux contact est un ennemi invisible. Avant de provoquer une coupure franche, une fonte des isolants ou un départ de feu, il génère une anomalie subtile mais détectable : une signature thermique. Grâce à l’effet Joule, toute connexion présentant une résistance anormale va inévitablement chauffer plus que les connexions saines environnantes. L’œil humain ne peut percevoir cette différence, mais une caméra thermique, elle, la révèle instantanément.

Cet outil, autrefois réservé aux experts industriels, est devenu un allié précieux pour l’électricien et le mainteneur. En inspectant un tableau électrique sous tension et en charge (c’est-à-dire avec des appareils en fonctionnement), la caméra thermique affiche une image où les couleurs représentent les températures. Un point anormalement « chaud » sur une borne de disjoncteur, de contacteur ou dans une boîte de dérivation est le signe irréfutable d’un problème latent. « Les caméras thermiques montrent les signatures de chaleur associées à une résistance électrique élevée bien avant que le circuit ne chauffe suffisamment pour provoquer une panne ou une explosion. »

L’avantage de cette méthode est double. D’une part, elle est non-destructive et sans contact, ce qui garantit une sécurité maximale lors de l’inspection. D’autre part, elle permet un diagnostic préventif extrêmement efficace. Plutôt que de subir une panne, on identifie le point faible et on le corrige (par un resserrage au couple, par exemple) avant qu’il ne devienne critique. C’est passer d’une maintenance curative (réparer quand ça casse) à une maintenance prédictive (intervenir avant la casse).

Comment identifier 25 câbles dans une gaine sans se tromper lors du raccordement final ?

Faire face à un écheveau de 25 câbles identiques sortant d’une gaine est un scénario classique et une source d’erreurs potentielles. Inverser deux circuits peut avoir des conséquences allant du simple dysfonctionnement à un risque pour la sécurité. La méthode la plus fiable et la plus rigoureuse pour s’y retrouver est celle du test de continuité avec un multimètre, couplée à un repérage systématique.

La première étape consiste à préparer le terrain. À l’extrémité de départ (par exemple, le tableau électrique), chaque conducteur doit être numéroté de manière provisoire mais claire, à l’aide de repères adhésifs ou de bagues numérotées. Ensuite, à l’autre extrémité (la boîte de dérivation ou le point d’arrivée), il faut créer une continuité en reliant temporairement tous les conducteurs ensemble à l’aide d’un domino ou d’une borne Wago. Cela crée un « chemin de retour » pour le signal du multimètre.

Revenez ensuite au point de départ avec votre multimètre en mode testeur de continuité (celui qui émet un « bip »). Connectez une pointe de touche au conducteur n°1. Puis, à l’autre extrémité, testez chaque fil un par un avec l’autre pointe de touche. Dès que le multimètre sonne, vous avez identifié le conducteur correspondant. Il est alors crucial de le marquer immédiatement avec le repère définitif correspondant (n°1). On répète ensuite l’opération pour le conducteur n°2, et ainsi de suite jusqu’à ce que tous les fils soient identifiés et repérés sans aucune ambiguïté. L’ultime étape professionnelle est de consigner ces repères dans un carnet de câblage, en associant chaque numéro à sa fonction exacte (ex: « Câble 12 : Prise plan de travail cuisine »).

Défaut sur 2 mètres de câble encastré : ouvrir le mur ou contourner par l’extérieur ?

Un défaut sur un câble encastré dans un mur fini est le cauchemar du bricoleur et de l’électricien. Faut-il se résoudre à une intervention destructive en ouvrant le mur, ou existe-t-il des alternatives ? La décision dépend de la nature du problème et de la configuration de l’installation. Trois stratégies principales peuvent être envisagées, de la moins à la plus invasive.

La solution la plus élégante, si possible, est d’utiliser l’ancien câble comme tire-fil. Si le câble n’est pas complètement sectionné et qu’il a été passé dans une gaine ICTA, c’est l’option à privilégier. Il suffit d’attacher solidement le nouveau câble à l’ancien et de tirer doucement pour remplacer le conducteur défectueux sans aucune dégradation des murs. C’est la méthode la plus propre et la plus rapide.

Si cette technique échoue (câble rompu, coincé, ou absence de gaine), le dilemme se pose. L’ouverture du mur est parfois inévitable. Elle consiste à réaliser une saignée pour extraire le câble défectueux et en poser un nouveau. C’est une opération lourde qui implique des travaux de maçonnerie et de finition (rebouchage, enduit, peinture). Elle est nécessaire lorsque les normes l’imposent ou qu’aucune autre solution n’est viable.

Enfin, le contournement par l’extérieur est souvent le meilleur compromis. Cette méthode consiste à abandonner le câble défectueux dans le mur et à créer un nouveau cheminement en apparent, à l’aide de moulures ou de goulottes. Bien que moins esthétique qu’une intégration parfaite, cette solution est rapide, économique, et parfaitement conforme à la norme NF C 15-100 si elle est correctement exécutée (protection mécanique, respect des zones). C’est une solution pragmatique qui évite des travaux coûteux et complexes.

Câblage électrique : quelles techniques pour une installation propre, traçable et évolutive ?

Au-delà de la simple connexion, la qualité d’une installation électrique se juge à sa clarté, sa propreté et sa capacité à évoluer. Un câblage réalisé dans les règles de l’art n’est pas seulement plus sûr, il facilite grandement la maintenance future, le dépannage et les ajouts de circuits. Adopter des techniques de travail professionnelles dès le départ est un investissement pour la tranquillité future. Cela repose sur quelques principes fondamentaux de méthode et d’organisation.

La base d’une installation lisible est l’organisation méticuleuse des conducteurs. Que ce soit dans le tableau électrique ou dans les boîtes de dérivation, le « peignage » des fils est une étape non négociable. Il s’agit de regrouper les conducteurs en faisceaux logiques, de les maintenir parallèles et de les fixer sans les écraser. Cette organisation visuelle permet d’identifier instantanément le cheminement de chaque circuit. Voici les règles d’or pour un câblage qui allie propreté, traçabilité et évolutivité :

• Peignage systématique : Organiser les fils dans le tableau en faisceaux parallèles groupés par circuit (prises, éclairages, spécialisés), en utilisant des colliers à serrage progressif pour maintenir l’ordre sans écraser les conducteurs.
• Boucle de réserve : Laisser systématiquement 15 à 20 cm de longueur supplémentaire dans chaque boîte de dérivation et en fond de tableau pour permettre les modifications futures sans avoir à rallonger les câbles.
• Étiquetage rigoureux : Identifier chaque circuit au départ (disjoncteur) et à l’arrivée (boîte) avec des repères indélébiles mentionnant la fonction exacte (ex: ‘Prises chambre 1 – DJ 16A n°5’).
• Documentation photographique : Prendre des photos de chaque boîte de raccordement et du cheminement des gaines avant de refermer, et archiver ces images dans un dossier technique.
• Plan de câblage actualisé : Créer et maintenir un schéma unifilaire annoté indiquant sections, protections et emplacements, à conserver avec le tableau électrique.

Ces pratiques transforment un simple assemblage de fils en un système cohérent et documenté. C’est la différence entre un « plat de spaghettis » indéchiffrable et une infrastructure électrique professionnelle, prête à être comprise et modifiée par n’importe quel intervenant qualifié des années plus tard.

Mettre en pratique ces techniques professionnelles est l’étape suivante pour garantir la sécurité et la fiabilité de vos installations. Commencez par vous équiper des bons outils, notamment un tournevis dynamométrique, et adoptez une méthodologie rigoureuse pour chaque raccordement.
