Tableau électrique de répartition : à quoi servent vraiment tous ces disjoncteurs ?

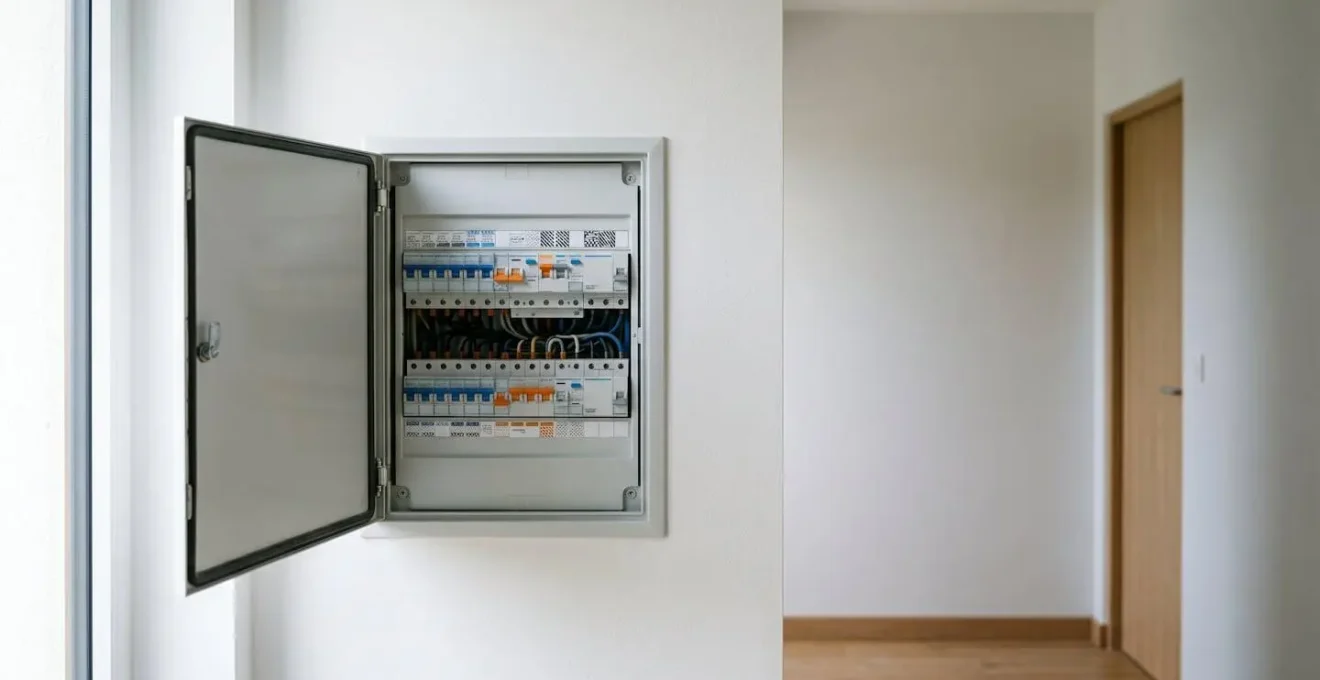

La scène est un classique : une panne de courant, vous ouvrez la porte du tableau électrique et c’est le choc. Une forêt de manettes, de boutons et de modules sans la moindre étiquette claire. Lequel réarmer ? Pourquoi celui-ci a-t-il sauté et pas un autre ? C’est un sentiment de confusion et d’impuissance que nous connaissons tous. Pour beaucoup, cet amas de plastique est une boîte noire, un domaine réservé aux électriciens, entouré de jargon technique et de la fameuse norme NF C 15-100 qui semble plus conçue pour effrayer que pour aider.

On vous a peut-être conseillé de « tout étiqueter » ou de « faire appel à un professionnel », des conseils justes mais qui ne vous aident pas à 21h, dans le noir. Et si la véritable clé n’était pas d’apprendre par cœur chaque calibre et chaque section de câble, mais de comprendre la logique simple et élégante qui se cache derrière ce prétendu chaos ? Votre tableau n’est pas un ennemi, c’est un système de protection intelligent, conçu pour communiquer avec vous.

Cet article va vous donner les clés de ce langage. Nous allons déconstruire ensemble, étape par étape, la logique de votre installation. Vous apprendrez à différencier les trois grands niveaux de protection, à organiser vos circuits de manière intuitive et à identifier les erreurs courantes qui causent 90% des tracas. L’objectif n’est pas de faire de vous un électricien, mais de vous rendre autonome pour les diagnostics simples et de vous permettre d’avoir un dialogue éclairé et confiant avec un professionnel lorsque c’est nécessaire. Vous êtes prêt à reprendre le contrôle ?

Pourquoi votre tableau a 3 niveaux de protection : abonné, différentiel, divisionnaire ?

Pour ne plus jamais regarder votre tableau avec angoisse, la première étape est de comprendre sa structure. Imaginez-le non pas comme un fouillis, mais comme une cascade de protection à trois niveaux. Chaque niveau a un rôle précis, et ensemble, ils assurent la sécurité des biens et des personnes. Cette hiérarchie est la clé pour comprendre pourquoi un disjoncteur spécifique saute et pas un autre.

Comme le montre cette représentation, chaque niveau a une mission et une sensibilité différentes. Comprendre cette logique de sélectivité, c’est déjà faire 80% du chemin pour un diagnostic de panne efficace.

• Niveau 1 – Le Chef d’Orchestre (Disjoncteur d’abonné) : C’est le gros disjoncteur, souvent scellé, situé en général en tête de votre installation (parfois à côté du compteur). Son rôle est de fixer votre « budget énergétique » global avec le fournisseur d’énergie. Si vous dépassez la puissance souscrite (par exemple, en branchant le four, le lave-linge et la bouilloire en même temps), il coupe tout. Il protège aussi l’ensemble de l’installation contre les surcharges majeures.
• Niveau 2 – Les Gardes du Corps (Interrupteurs différentiels 30mA) : Ce sont les modules plus larges en tête de chaque rangée de votre tableau. Leur mission est unique et vitale : vous protéger, vous, les humains, contre les risques d’électrocution. Ils détectent les plus infimes fuites de courant (de 30 milliampères) et coupent instantanément la rangée concernée. Si un différentiel saute, c’est souvent le signe qu’un appareil est défectueux et présente un danger.
• Niveau 3 – Les Spécialistes (Disjoncteurs divisionnaires) : Ce sont les manettes les plus nombreuses (10A, 16A, 20A…). Chacun est un spécialiste protégeant un seul circuit (les prises de la chambre, l’éclairage du salon, le four…). Leur travail est de protéger vos appareils et vos câbles contre les surcharges et les courts-circuits. Si un de ces disjoncteurs saute, le problème est localisé sur ce circuit précis.

Quand une panne survient, le but est que seul le disjoncteur le plus proche du défaut se déclenche. C’est le principe de sélectivité : une surcharge sur la prise de votre grille-pain ne doit couper que le circuit « prises cuisine », sans plonger toute la maison dans le noir. Comprendre cela transforme une panne stressante en un simple jeu de piste.

Maintenant que cette hiérarchie est claire, l’étape suivante consiste à rendre cette logique visible directement sur votre tableau.

Comment étiqueter les 18 disjoncteurs de votre tableau pour gagner 10 minutes à chaque panne ?

Maintenant que vous comprenez la logique de la cascade de protection, il est temps de la matérialiser. Un tableau bien étiqueté n’est pas un luxe, c’est l’outil de diagnostic le plus puissant à votre disposition. Oubliez les étiquettes vagues comme « Prises » ou « Lumières ». Un bon étiquetage doit être fonctionnel et vous parler, à vous, dans une situation d’urgence. Adopter une méthode rigoureuse aujourd’hui vous fera gagner un temps précieux et évitera bien des frustrations demain.

L’idée n’est pas seulement d’écrire le nom d’une pièce, mais de créer une véritable carte de votre installation électrique, avec des codes qui ont du sens. Pensez par « criticité » et par « usage ». Quel circuit ne doit absolument jamais être coupé ? Lequel alimente votre box internet, vitale pour le télétravail ? Quel groupe de disjoncteurs correspond à tout l’étage supérieur ? C’est ce niveau de détail qui fait la différence entre un tableau subi et un tableau maîtrisé.

La méthode la plus efficace consiste à procéder par étapes, en se posant les bonnes questions. Il ne s’agit pas d’une simple tâche administrative, mais d’un véritable audit de votre installation. Prenez un après-midi, armez-vous d’une étiqueteuse ou d’un stylo fin, et suivez un plan d’action précis. C’est l’investissement le plus rentable que vous puissiez faire pour la sérénité de votre foyer.

Avec un tableau clair, vous pouvez maintenant envisager plus sereinement des modifications ou une rénovation.

Tableau électrique pré-équipé ou vide : lequel pour une rénovation sans électricien ?

Lorsqu’on envisage de rénover son installation électrique soi-même pour maîtriser son budget, la question du choix du tableau est centrale. Le marché propose deux grandes options : le tableau pré-équipé, qui semble être une solution « clé en main » rassurante, et le tableau vide (ou nu), qui peut intimider par son apparente complexité. Le premier est souvent perçu comme l’option idéale pour le bricoleur, mais cette simplicité apparente cache parfois des pièges coûteux.

Un tableau pré-équipé est un coffret déjà garni de disjoncteurs et d’interrupteurs différentiels, selon une configuration standard. C’est tentant : on achète une boîte, on la pose. Cependant, « standard » est rarement synonyme de « parfaitement adapté ». Chaque logement a ses spécificités : un circuit de chauffage puissant, un projet de borne de recharge, une cuisine très équipée… Le risque est de se retrouver avec un tableau qui, au final, ne correspond pas à vos besoins réels et qui vous obligera à acheter des modules supplémentaires, voire à le remplacer.

Le tableau vide, quant à lui, vous donne une liberté totale. Vous devenez l’architecte de votre installation, en choisissant chaque composant en fonction de vos circuits existants et futurs. C’est une approche plus réfléchie, qui demande un peu plus de préparation, mais qui est souvent plus économique et, surtout, parfaitement dimensionnée à votre usage. Le tableau comparatif suivant vous aidera à y voir plus clair.

Pour mieux comprendre les implications de chaque choix, voici une comparaison directe des deux approches.

Cette décision impacte directement la facilité de respecter les règles de base, comme celle que nous allons voir maintenant.

L’erreur qui fait tout disjoncter : brancher 12 circuits sur un seul interrupteur différentiel 40A

Vous connaissez ce mystère ? Tout fonctionne parfaitement, et soudain, sans raison apparente, une rangée entière de votre tableau se coupe. Pas de surcharge, pas d’appareil en court-circuit… juste une panne frustrante et « fantôme ». Dans la grande majorité des cas, la cause n’est pas surnaturelle, mais bien une erreur de conception très courante : avoir trop de circuits sous la protection d’un seul interrupteur différentiel.

C’est l’une des règles les plus importantes et les plus méconnues de la norme NF C 15-100. Pour garantir la fiabilité et la continuité de service, la norme impose une limite stricte de 8 circuits maximum par interrupteur différentiel. Cette règle n’est pas là pour vous compliquer la vie, mais pour contrer un phénomène physique bien réel. Chaque appareil électrique, même en parfait état de fonctionnement, génère une micro-fuite de courant vers la terre. C’est normal et sans danger.

Le problème survient lorsque vous cumulez un grand nombre de ces micro-fuites. Si vous avez 10, 12 ou 15 circuits branchés sous le même différentiel (votre « garde du corps » 30mA), la somme de toutes ces petites fuites peut finir par atteindre le seuil de déclenchement de 30mA, même si aucun appareil n’est réellement en défaut. Le différentiel fait alors son travail de protection, mais pour une « fausse » alerte. C’est la source de 90% des déclenchements intempestifs qui rendent fou.

Pour éviter ce genre de désagrément, il est crucial de respecter la répartition. Une installation saine doit compter au minimum deux différentiels, et les circuits doivent être répartis intelligemment entre eux. En pratique, pour une installation de 18 disjoncteurs, vous devriez avoir au moins trois rangées avec trois différentiels, chacun protégeant 6 circuits. Cette structure assure non seulement la conformité, mais aussi une bien meilleure résilience de votre installation au quotidien. De plus, il est judicieux de répartir les circuits critiques (congélateur, box internet) sur des différentiels différents pour qu’une panne sur le circuit du grille-pain ne coupe pas votre connexion internet.

Cette erreur est un exemple parfait de ce qui peut rendre une installation non conforme, un point crucial si vous envisagez une mise aux normes.

Comment mettre aux normes un tableau de 1995 sans tout refaire pour 600 € au lieu de 2500 € ?

Votre tableau électrique date des années 90, avec ses porte-fusibles en porcelaine et une absence totale de protection différentielle ? Vous savez qu’une mise aux normes s’impose, mais le devis d’un remplacement complet vous a donné des sueurs froides. La bonne nouvelle, c’est qu’il existe une approche intermédiaire, plus intelligente et bien plus économique. Il est souvent possible de réaliser une « mise en sécurité » essentielle pour un budget maîtrisé, sans forcément tout arracher.

La différence est de taille : selon les données tarifaires 2024, une mise en sécurité ciblée peut coûter environ 600€, tandis qu’une rénovation complète avec remplacement du tableau et des câbles peut facilement atteindre 2500€ ou plus. L’astuce consiste à se concentrer sur ce qui est absolument vital pour la sécurité : la protection des personnes et des circuits principaux. On ne vise pas la conformité parfaite à la dernière version de la norme NF C 15-100 comme pour une construction neuve, mais on élimine 100% des risques majeurs.

Cette approche pragmatique se base sur un phasage intelligent. On traite d’abord les urgences, puis on planifie les améliorations de confort. Cela implique de remplacer les anciens porte-fusibles par des disjoncteurs modernes, et surtout, d’ajouter les fameux interrupteurs différentiels 30mA, les « gardes du corps » qui étaient absents dans la plupart des installations de cette époque. C’est l’ajout le plus important que vous puissiez faire pour la sécurité de votre famille.

La stratégie consiste à remplacer les composants obsolètes et dangereux par des équivalents modernes, sans toucher au coffret ou au câblage mural s’ils sont encore en bon état. Voici comment un budget de 600€ peut être alloué de manière efficace :

• Phase 1 – La Sécurité Urgente (Budget 250-350€) : C’est le cœur de l’opération. On installe deux interrupteurs différentiels 30mA (un type AC pour les circuits courants et un type A pour le lave-linge et les plaques), qui sont les anges gardiens de votre installation. On remplace ensuite les 10 porte-fusibles les plus critiques par des disjoncteurs divisionnaires neufs, correctement calibrés. Enfin, on s’assure d’avoir un bornier de terre moderne et bien connecté.
• Phase 2 – La Conformité Essentielle (Budget 200-250€) : On continue le remplacement des derniers porte-fusibles. On en profite pour créer un circuit spécialisé 32A pour les plaques de cuisson si ce n’était pas le cas, une exigence de sécurité incontournable. Une vérification de la prise de terre s’impose : sa résistance doit être inférieure à 100 Ohms pour que les différentiels fonctionnent correctement.

Ce qui est malin, c’est de savoir ce qui peut attendre. Si les câbles dans les murs sont en bon état et que le coffret lui-même est encore fonctionnel et assez grand, leur remplacement n’est pas une priorité de sécurité immédiate. C’est là que se situe la principale économie. Vous pouvez ainsi étaler les dépenses : la sécurité d’abord (600€ la première année), puis les améliorations de confort (tirer une nouvelle ligne pour le four l’année suivante, par exemple).

Une fois la sécurité assurée, l’organisation logique du tableau devient la prochaine étape pour un confort d’utilisation optimal.

Comment organiser les 18 disjoncteurs de votre tableau par étages ou par pièces ?

Vous avez maintenant un tableau sécurisé et bien étiqueté. Allons un cran plus loin dans l’optimisation. L’ordre dans lequel vous arrangez vos 18 disjoncteurs n’est pas qu’une question d’esthétique ; il reflète une logique qui peut grandement vous simplifier la vie. Faut-il regrouper tous les éclairages ensemble ? Ou est-il plus malin de dédier une rangée au rez-de-chaussée et une autre à l’étage ? Il n’y a pas une seule bonne réponse, mais plusieurs philosophies d’organisation, chacune avec ses avantages et ses inconvénients.

Choisir une logique d’organisation, c’est anticiper vos besoins futurs en matière de gestion, de diagnostic et même d’économies d’énergie. Par exemple, regrouper les circuits par usage (toutes les prises, tous les éclairages…) permet de suivre plus facilement la consommation de chaque poste avec un écocompteur. À l’inverse, une organisation géographique est incroyablement intuitive en cas de panne : un problème au premier étage ? Vous savez immédiatement quelle rangée du tableau inspecter.

Pour une maison moderne avec des besoins variés (télétravail, équipements sensibles, projet de domotique), la meilleure solution est souvent un mix intelligent. On peut par exemple dédier une rangée à l’étage, mais en extraire les circuits critiques (comme le bureau ou la chambre du bébé) pour les placer sur une autre rangée, protégée par un différentiel distinct. Cela garantit à la fois l’intuitivité du repérage géographique et la résilience des circuits vitaux. Le tableau suivant résume les différentes approches pour vous aider à choisir celle qui correspond le mieux à votre mode de vie.

Cette organisation, tout comme le respect des calibres, est un des points scrutés lors d’une inspection de conformité.

Pourquoi le Consuel refuse 40% des installations neuves : les 8 erreurs NF C 15-100 les plus fréquentes ?

Le Consuel, ou Comité National pour la Sécurité des Usagers de l’Électricité, est l’organisme qui certifie la conformité des installations électriques neuves ou entièrement rénovées. Obtenir son visa est une étape obligatoire pour la mise en service par le fournisseur d’énergie. Pourtant, un nombre significatif de dossiers sont retoqués. Si le chiffre de 40% de refus peut impressionner, il faut savoir qu’une grande partie de ces échecs ne sont pas dus à des malfaçons graves, mais à des oublis, des erreurs d’interprétation de la norme NF C 15-100, et des lacunes administratives. En effet, selon les dernières statistiques du Consuel, près de 63% des demandes présentent des lacunes administratives, comme l’absence des schémas obligatoires.

Pour le particulier qui se lance dans l’aventure de l’auto-rénovation, connaître les points de contrôle les plus fréquents du Consuel est essentiel. Cela permet de se concentrer sur les aspects non négociables de la norme et d’éviter les erreurs « bêtes » qui entraînent un refus, une contre-visite payante et des délais supplémentaires. Ces erreurs sont souvent les mêmes et tournent autour de quelques principes fondamentaux que nous avons déjà abordés : la protection différentielle, la répartition des circuits, la mise à la terre et le respect des sections de câbles.

Voici une liste des points les plus scrupuleusement vérifiés par l’inspecteur du Consuel. La maîtriser, c’est mettre toutes les chances de son côté pour obtenir la précieuse attestation du premier coup.

1. Absence ou mauvais type de différentiels 30mA : C’est le point de contrôle numéro 1. L’inspecteur vérifiera la présence d’au moins deux interrupteurs différentiels 30mA, dont au minimum un de type A (pour le lave-linge et les plaques de cuisson) et un de type AC. Tous les circuits doivent être protégés.
2. Non-respect de la règle des 8 circuits : Comme nous l’avons vu, l’inspecteur comptera le nombre de disjoncteurs divisionnaires sous chaque différentiel. Plus de 8, c’est un refus quasi-systématique.
3. Inadéquation section de câble / calibre du disjoncteur : L’erreur classique est de protéger un circuit avec des câbles de 1.5mm² par un disjoncteur de 20A. La règle est stricte : 1.5mm² c’est 16A maximum, et 2.5mm² c’est 20A maximum.
4. Prise de terre défaillante : La mesure de la résistance de la prise de terre est un moment clé de la visite. Si la valeur est supérieure à 100 Ohms, l’installation est considérée comme non protégée et le refus est garanti.
5. Gaine Technique Logement (GTL) non conforme : Le tableau doit être dans un espace dédié, la GTL. Il doit être accessible, à une hauteur comprise entre 0.90m et 1.80m du sol fini, et doit impérativement comporter 20% d’emplacements libres pour les évolutions futures.
6. Oubli de la liaison équipotentielle : Dans les pièces d’eau (salle de bain), tous les éléments métalliques (canalisations, huisseries métalliques, baignoire en fonte…) doivent être reliés électriquement à la terre. C’est une protection fondamentale contre les chocs électriques.
7. Non-respect des volumes de sécurité dans la salle de bain : Aucun appareillage électrique n’est autorisé dans la douche ou la baignoire (volume 0). Les règles sont très strictes sur les distances et les indices de protection (IP) du matériel.
8. Absence de repérage et de schémas : Un tableau sans étiquettes claires est un motif de non-conformité. De plus, vous devez être capable de fournir le schéma unifilaire de votre installation et le plan de position des équipements. L’absence de ces documents est une cause majeure de refus administratif avant même la visite.

Au cœur de ces erreurs, on retrouve souvent une mauvaise compréhension du choix des calibres de disjoncteurs.

Disjoncteurs : comment choisir le bon calibre pour chaque circuit de votre maison ?

Nous arrivons au cœur du réacteur, au niveau de détail le plus fin de votre tableau : les disjoncteurs divisionnaires et leur fameux « calibre » (10A, 16A, 20A, 32A). Choisir le bon calibre n’est pas une question de performance, mais de sécurité. L’analogie la plus simple est celle de la plomberie : imaginez que vos câbles électriques sont des tuyaux et le courant est l’eau qui y circule. Le disjoncteur, lui, est une vanne de sécurité.

Mettre un calibre trop élevé, c’est comme installer une énorme vanne de sécurité sur un tout petit tuyau. En cas de surpression (surcharge électrique), le tuyau (câble) éclatera (fondra et créera un risque d’incendie) bien avant que la vanne (disjoncteur) ne se ferme. À l’inverse, un calibre trop faible sur un circuit puissant provoquera des coupures incessantes et inutiles. L’objectif est donc une adéquation parfaite entre la section du câble, la puissance des appareils qu’il alimente, et le calibre du disjoncteur qui le protège.

Heureusement, la norme NF C 15-100 a standardisé ces correspondances pour les usages domestiques courants. Il n’est pas nécessaire de faire des calculs complexes pour chaque prise, mais de respecter un tableau de correspondance simple et logique. Ce tableau est votre guide pour garantir que chaque circuit de votre maison est protégé de manière optimale.

Le tableau ci-dessous, issu des recommandations de la norme, est la référence absolue pour choisir le bon couple disjoncteur/câble pour chaque type de circuit.

Pour auditer un circuit existant, vous pouvez faire un calcul simple. Additionnez la puissance en Watts de tous les appareils branchés sur ce circuit. Divisez ce total par 230 (la tension en Volts). Vous obtiendrez l’intensité en Ampères. Si ce chiffre s’approche ou dépasse le calibre de votre disjoncteur (par exemple, vous obtenez 15A sur un circuit protégé par un 16A), vous êtes en zone de risque de surcharge.

Vous avez maintenant toutes les clés pour comprendre votre tableau électrique, non plus comme une boîte noire, mais comme un système logique et accessible. L’étape suivante est d’appliquer ces connaissances pour gérer votre installation avec confiance et sécurité.
