Disjoncteurs : comment choisir le bon calibre pour chaque circuit de votre maison ?

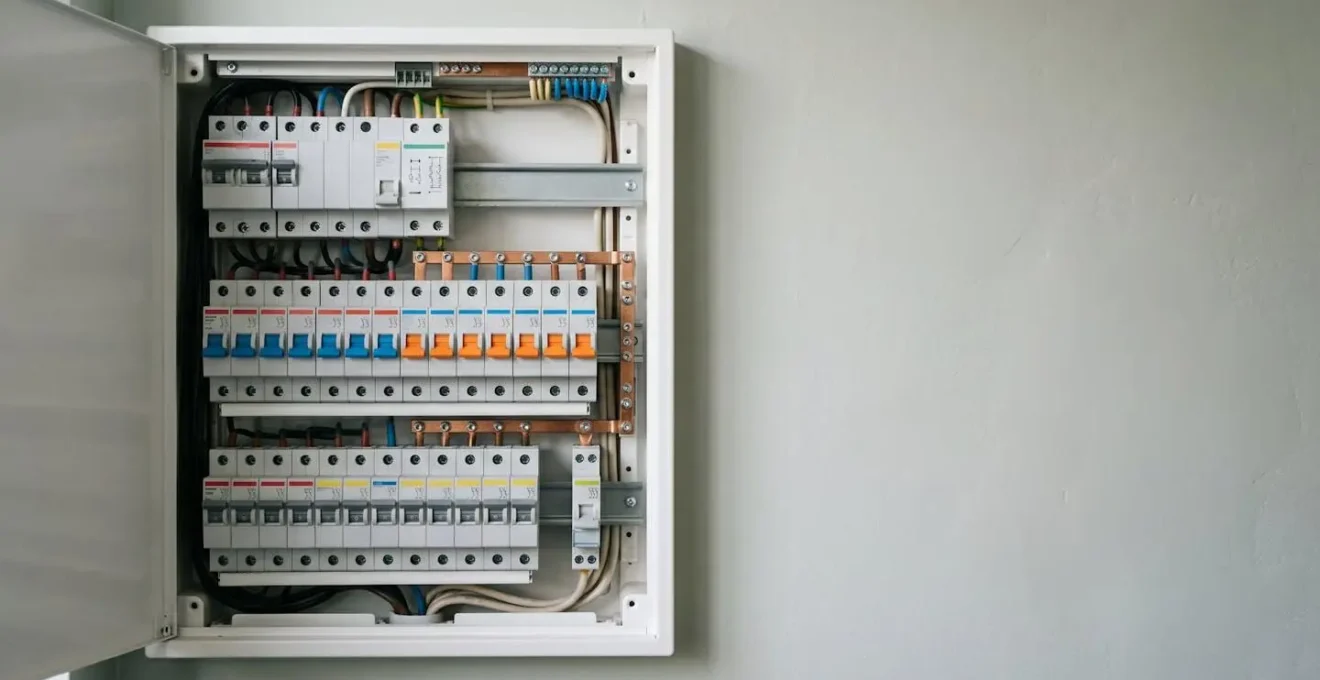

Face à un tableau électrique, l’hésitation est une réaction saine. Choisir entre un disjoncteur 16A, 20A ou 32A pour un nouveau circuit de prises ou pour remplacer un élément défaillant n’est pas un acte anodin. Pour beaucoup de bricoleurs, même confirmés, la démarche se résume souvent à appliquer une recette mémorisée : 1,5 mm² pour l’éclairage en 10A ou 16A, 2,5 mm² pour les prises en 16A ou 20A. Cette approche, bien que souvent correcte, s’apparente à suivre une recette de cuisine sans comprendre la chimie de la cuisson. Elle atteint ses limites dès qu’un cas particulier se présente : une pompe de piscine qui fait tout sauter au démarrage, une buanderie gourmande en énergie, ou une longueur de câble importante.

L’erreur fondamentale est de croire que le disjoncteur protège l’appareil. En réalité, sa mission première et vitale est de protéger le maillon le plus faible et le plus dangereux de l’installation : le câble dissimulé dans vos murs. Un disjoncteur est le garant de l’intégrité de votre câblage, le gardien qui coupe le courant bien avant que le fil ne se transforme en une résistance chauffante, prélude à un incendie. La sécurité d’une installation ne repose pas sur une simple application de la norme, mais sur la compréhension de sa logique physique.

Cet article va donc au-delà de la simple récitation des couples section/calibre. En tant qu’électricien formateur, mon objectif est de vous donner les clés pour passer du statut de bricoleur qui applique une règle à celui d’installateur qui maîtrise la sécurité de son projet. Nous allons décortiquer la physique derrière le déclenchement, calculer la juste protection pour chaque circuit, déjouer les erreurs communes mais potentiellement mortelles et apprendre à diagnostiquer une panne avec méthode. Comprendre la logique du disjoncteur, c’est reprendre le contrôle total de la sécurité de votre installation électrique.

Pour naviguer efficacement à travers ces concepts essentiels, voici le plan que nous allons suivre. Il vous guidera pas à pas, de la théorie fondamentale aux cas pratiques les plus courants dans une maison.

Pourquoi le disjoncteur coupe le courant avant que votre câble ne prenne feu ?

Le rôle premier d’un disjoncteur n’est pas d’éviter une coupure de courant, mais au contraire de la provoquer de manière contrôlée pour prévenir une catastrophe. Le danger principal dans une installation électrique n’est pas le courant lui-même, mais la chaleur qu’il génère en traversant les câbles, un phénomène physique nommé l’effet Joule. Si l’intensité (en Ampères) qui parcourt un câble est supérieure à ce pour quoi il a été conçu, il s’échauffe dangereusement. C’est une menace silencieuse et invisible, responsable d’une part non négligeable des accidents domestiques. En effet, les statistiques estiment qu’entre 20 et 35 % des incendies d’habitation sont d’origine électrique.

Pour assurer cette protection, le disjoncteur magnétothermique moderne combine deux mécanismes distincts mais complémentaires, agissant comme un véritable « fusible intelligent » :

• La protection thermique : Assurée par un bilame, une petite lame composée de deux métaux à dilatation différente. En cas de surcharge légère mais prolongée (par exemple, trop d’appareils sur une multiprise), le courant excessif fait chauffer le bilame. Celui-ci se déforme lentement jusqu’à actionner le mécanisme de coupure. Il protège le câble d’une lente « cuisson ».
• La protection magnétique : Gérée par une bobine. En cas de court-circuit violent (contact direct entre phase et neutre), un courant extrêmement élevé traverse instantanément la bobine. Cela crée un champ magnétique puissant qui attire un noyau métallique, déclenchant la coupure en une fraction de seconde. C’est une réaction d’urgence pour stopper un arc électrique destructeur.

Avec le temps et les déclenchements répétés, ces mécanismes peuvent s’user. Un disjoncteur peut devenir trop sensible et sauter sans raison (fatigue du bilame) ou, plus grave, ne plus être assez réactif, laissant passer un courant dangereux. Il est donc une pièce d’usure, bien que sa durée de vie soit très longue.

Comment calculer le bon calibre de disjoncteur pour un circuit de prises en câble 2,5 mm² ?

La règle fondamentale est simple : le calibre du disjoncteur est toujours dicté par la section du câble qu’il protège. C’est le câble qui est le maillon faible, et le disjoncteur est son garde du corps. Pour un circuit de prises de courant standard, la norme NF C 15-100 est très claire. Elle établit une corrélation directe pour garantir la sécurité. L’erreur serait de penser au nombre d’appareils ; il faut d’abord penser au diamètre du fil de cuivre dans le mur.

Pour un câblage en section 2,5 mm², la norme autorise un disjoncteur d’un calibre maximal de 20A. Ce même circuit peut alimenter jusqu’à 12 socles de prises. Alternativement, pour un câblage plus fin en 1,5 mm², le disjoncteur ne devra jamais dépasser 16A et le nombre de prises est limité à 8. Le choix du calibre est donc une conséquence directe de la section du câble installé, comme le précise une analyse détaillée de la norme NF C 15-100. Utiliser un disjoncteur de 16A sur un câble de 2,5 mm² est donc tout à fait possible et offre une marge de sécurité supplémentaire, tandis que l’inverse (20A sur 1,5 mm²) est formellement interdit.

Concrètement, un disjoncteur 20A sur un circuit 2,5 mm² vous autorise une puissance cumulée maximale de 4600 Watts (20A x 230V). Un disjoncteur 16A limitera cette puissance à 3680 Watts. Le choix entre 16A et 20A pour un câble de 2,5 mm² dépendra donc de l’usage prévu du circuit : pour des prises de confort dans un salon ou une chambre, 16A est amplement suffisant. Pour un circuit de cuisine ou un atelier susceptible d’alimenter des appareils plus puissants (mais pas de gros électroménager dédié), le 20A est plus pertinent pour éviter les déclenchements intempestifs.

Disjoncteur 20A standard ou réglable : lequel pour protéger une pompe de piscine ?

La protection d’un moteur, comme celui d’une pompe de piscine, d’une VMC ou d’un climatiseur, introduit une nouvelle notion : le courant d’appel (ou courant de démarrage). Au moment de sa mise en route, un moteur demande une quantité de courant très brève mais intense, qui peut atteindre 6 à 8 fois son intensité de fonctionnement normale. Un disjoncteur standard, dit de « courbe C », interprète ce pic comme un court-circuit et risque de déclencher instantanément, même si le circuit est correctement dimensionné.

C’est ici qu’intervient la « courbe de déclenchement » du disjoncteur. La plupart des disjoncteurs domestiques sont de courbe C, conçus pour les usages courants (prises, éclairage). Pour les moteurs, il faut impérativement utiliser un disjoncteur de courbe D. Ce type de disjoncteur est spécifiquement conçu pour tolérer ces forts courants d’appel sans déclencher, tout en assurant sa fonction de protection contre les surcharges prolongées et les courts-circuits. Le choix n’est donc pas entre un disjoncteur 20A standard et un modèle réglable, mais entre une courbe C et une courbe D. Un disjoncteur réglable n’est généralement pas nécessaire en résidentiel.

Le tableau suivant, basé sur les recommandations d’experts comme celles que l’on trouve dans le guide sur les disjoncteurs de courbe D, résume les différences clés.

En somme, pour une pompe de piscine, la solution normée et fonctionnelle est d’installer un circuit dédié avec un disjoncteur de calibre adapté à la puissance du moteur (souvent 16A ou 20A) mais impérativement de courbe D. Cela garantit un démarrage sans souci et une protection efficace en cas de réel problème.

L’erreur mortelle : passer de 16A à 32A sur un câble de 1,5 mm² pour éviter que ça saute

C’est sans doute l’erreur la plus dangereuse qu’un bricoleur puisse commettre, motivée par une logique en apparence simple : « mon disjoncteur 16A saute tout le temps, donc je vais en mettre un plus gros ». Cette action transforme un dispositif de sécurité en une véritable bombe à retardement. En remplaçant un disjoncteur 16A par un 32A sur un circuit dont les câbles ont une section de 1,5 mm², vous annulez purement et simplement la protection du câble.

Un câble de 1,5 mm² est conçu pour supporter un courant maximal de 16A. Au-delà, il commence à s’échauffer par effet Joule. Si vous tirez 25A sur ce circuit, le disjoncteur de 32A ne réagira pas, car le courant est bien en dessous de son seuil de déclenchement. Cependant, le câble de 1,5 mm², lui, est en surchauffe critique. Silencieusement, dans la cloison ou le faux plafond, la séquence catastrophique s’enclenche :

1. Le câble chauffe, la chaleur produite étant proportionnelle au carré de l’intensité (doubler le courant quadruple la chaleur).
2. L’isolant en PVC qui entoure les fils de cuivre se ramollit, puis fond aux alentours de 70-80°C.
3. Les conducteurs de cuivre nus entrent en contact, créant un arc électrique d’une chaleur extrême (plusieurs milliers de degrés).
4. Cet arc enflamme instantanément l’isolant fondu et les matériaux de construction environnants (bois de charpente, isolant, plaque de plâtre), déclenchant un incendie fulgurant.

Le drame est que le disjoncteur de 32A n’aura jamais réagi, car il a été « aveuglé » par ce surcalibrage. La cause d’un disjoncteur qui déclenche n’est jamais le disjoncteur lui-même, mais une surcharge sur le circuit ou un appareil défectueux. La solution n’est jamais de monter le calibre, mais de trouver la cause de la surcharge : soit en répartissant les appareils sur plusieurs circuits, soit en créant un nouveau circuit dédié avec la section de câble et le disjoncteur adéquats.

Comment savoir si votre disjoncteur est défectueux ou si c’est vraiment le circuit qui est en surcharge ?

Un disjoncteur qui saute est un signal. Avant de le suspecter lui, il faut d’abord le considérer comme un messager qui vous alerte d’un problème sur le circuit. La grande majorité des déclenchements est due soit à une surcharge (trop d’appareils fonctionnant en même temps), soit à un appareil défectueux qui provoque un court-circuit. Accuser le disjoncteur d’être « fatigué » ne doit venir qu’en dernier recours, après avoir suivi un protocole de diagnostic méthodique.

L’utilisation d’un wattmètre de prise peut être un excellent outil de diagnostic. En le branchant entre la prise murale et un appareil, il vous indiquera sa consommation réelle en Watts, ce qui vous permet de vérifier si elle correspond aux données du fabricant et de calculer la charge totale sur votre circuit. Cela permet d’objectiver une suspicion de surcharge.

Si un disjoncteur saute de manière répétée, la meilleure approche n’est pas de le changer à l’aveugle, mais d’appliquer une méthode d’élimination rigoureuse pour identifier la source du problème. Cette démarche logique vous fera gagner du temps et garantira votre sécurité.

Circuit de prises en 16A ou 20A : lequel pour une buanderie avec lave-linge et sèche-linge ?

La question du calibre pour une buanderie est un cas d’école qui met en lumière une règle d’or de la norme NF C 15-100 : les appareils de gros électroménager doivent chacun avoir leur propre circuit dédié. La réponse n’est donc ni 16A, ni 20A pour les deux appareils, mais deux circuits distincts. La norme NF C 15-100 impose en effet que chaque appareil puissant (lave-linge, sèche-linge, lave-vaisselle, four) bénéficie de son propre circuit dédié, protégé par un disjoncteur de 20A et câblé en section de 2,5 mm².

La raison est simple et se vérifie par un calcul de puissance. Un lave-linge moderne peut consommer jusqu’à 2200 Watts (environ 9,6A) lorsqu’il chauffe l’eau. Un sèche-linge à condensation ou à résistance peut atteindre 2500 Watts (environ 10,9A). Si ces deux appareils fonctionnaient simultanément sur un même circuit, la puissance cumulée serait de 4700 Watts, soit un courant de 20,4A.

Ce chiffre dépasse la capacité maximale d’un circuit 20A (4600W) et pulvérise celle d’un circuit 16A (3680W). Le déclenchement du disjoncteur serait inévitable et systématique. Tenter de résoudre le problème en installant un disjoncteur de 32A serait l’erreur mortelle décrite précédemment. La seule solution conforme et sécurisée est donc de prévoir au tableau électrique :

• Un disjoncteur 20A pour le lave-linge, sur un circuit en 2,5 mm².
• Un disjoncteur 20A pour le sèche-linge, sur un circuit en 2,5 mm².

Cette approche offre un avantage supplémentaire : elle prévient les chutes de tension qui peuvent survenir lorsque deux appareils puissants démarrent en même temps, protégeant ainsi sur le long terme les composants électroniques fragiles de vos équipements.

U1000 R2V en 3G1,5 ou 3G2,5 : lequel pour un circuit de 8 prises en 16A ?

À première vue, la question semble simple. La norme NF C 15-100 autorise un circuit de 8 prises protégé par un disjoncteur de 16A à être câblé en 1,5 mm². Le choix du câble 3G1,5 (Phase, Neutre, Terre en 1,5 mm²) semble donc logique et économique. Cependant, un autre paramètre physique entre en jeu, surtout pour les circuits de grande longueur : la chute de tension. Plus un câble est long et fin, plus il oppose de résistance au passage du courant. Cette résistance provoque une perte d’énergie sous forme de chaleur et une diminution de la tension disponible au bout du circuit.

Comme le souligne l’association Promotelec, une chute de tension trop importante peut provoquer le dysfonctionnement de certains appareils sensibles (électronique, moteurs) et une baisse de performance pour d’autres (éclairage moins vif). La norme NF C 15-100 tolère une chute de tension maximale de 5% pour les circuits de prises. Le tableau ci-dessous illustre l’impact de la longueur du câble pour un circuit chargé à son maximum (16A).

Ce tableau montre clairement que si le câble 1,5 mm² est suffisant pour des longueurs courtes, il devient problématique au-delà de 25-30 mètres. Pour un circuit de 8 prises en 16A qui doit alimenter un abri de jardin ou un atelier au fond du terrain, utiliser un câble U1000 R2V en 3G2,5 n’est pas un luxe, mais une nécessité technique. Même si le disjoncteur reste à 16A, le câble plus épais minimisera la chute de tension et garantira une alimentation stable et performante pour vos appareils, tout en offrant une meilleure robustesse mécanique.

Surcharge électrique : comment détecter et corriger avant la panne ou l’incendie ?

La surcharge électrique n’est pas toujours un événement brutal qui fait sauter un disjoncteur. Elle peut être une condition chronique et insidieuse qui dégrade lentement votre installation avant de provoquer une panne ou, pire, un incendie. Le signe le plus évident est l’utilisation abusive de multiprises en cascade, créant un « enchevêtrement » qui sollicite un seul circuit bien au-delà de sa capacité nominale. Heureusement, avant d’en arriver à l’irréparable, une installation en surcharge émet souvent des signaux d’alerte qu’il est possible de détecter avec un peu d’attention.

Être à l’écoute de son installation électrique est une forme de maintenance préventive. Les signes avant-coureurs d’une surcharge ou d’un défaut naissant peuvent être perçus par nos propres sens. Ignorer ces signaux, c’est prendre un risque inutile. Voici les quatre types d’alertes à ne jamais négliger :

• Signes visuels : Des lumières qui vacillent ou dont l’intensité baisse nettement au démarrage d’un appareil puissant (aspirateur, micro-ondes). Des traces de noircissement ou de décoloration autour des prises de courant sont un signe d’échauffement anormal.
• Signes tactiles : Une prise électrique, la fiche d’un appareil ou un câble qui est tiède ou chaud au toucher après une utilisation normale. C’est le signe direct d’une résistance anormale et d’un échauffement par effet Joule. Attention, ne jamais manipuler un élément suspect sans avoir coupé le courant au préalable.
• Signes auditifs : Un grésillement, un crépitement ou un bourdonnement léger mais persistant provenant du tableau électrique, d’une prise ou d’un interrupteur. C’est souvent le symptôme d’une connexion desserrée, source d’arcs électriques dangereux.
• Signes olfactifs : C’est le signal d’urgence absolue. Une odeur caractéristique de plastique chaud, de brûlé ou d’ozone près d’un équipement électrique indique qu’un composant est en train de fondre ou de brûler. Il faut couper immédiatement le courant sur le circuit concerné et faire intervenir un professionnel.

La correction d’une surcharge passe inévitablement par une révision de vos habitudes ou de votre installation. La solution n’est jamais d’augmenter le calibre d’un disjoncteur, mais plutôt de mieux répartir la charge en évitant d’utiliser simultanément des appareils gourmands sur le même circuit, ou, idéalement, en faisant installer de nouveaux circuits dédiés depuis le tableau électrique.

Avant toute intervention, valider la conformité de votre tableau électrique avec ces principes est l’étape non négociable pour garantir la sécurité de votre installation et de votre foyer.
