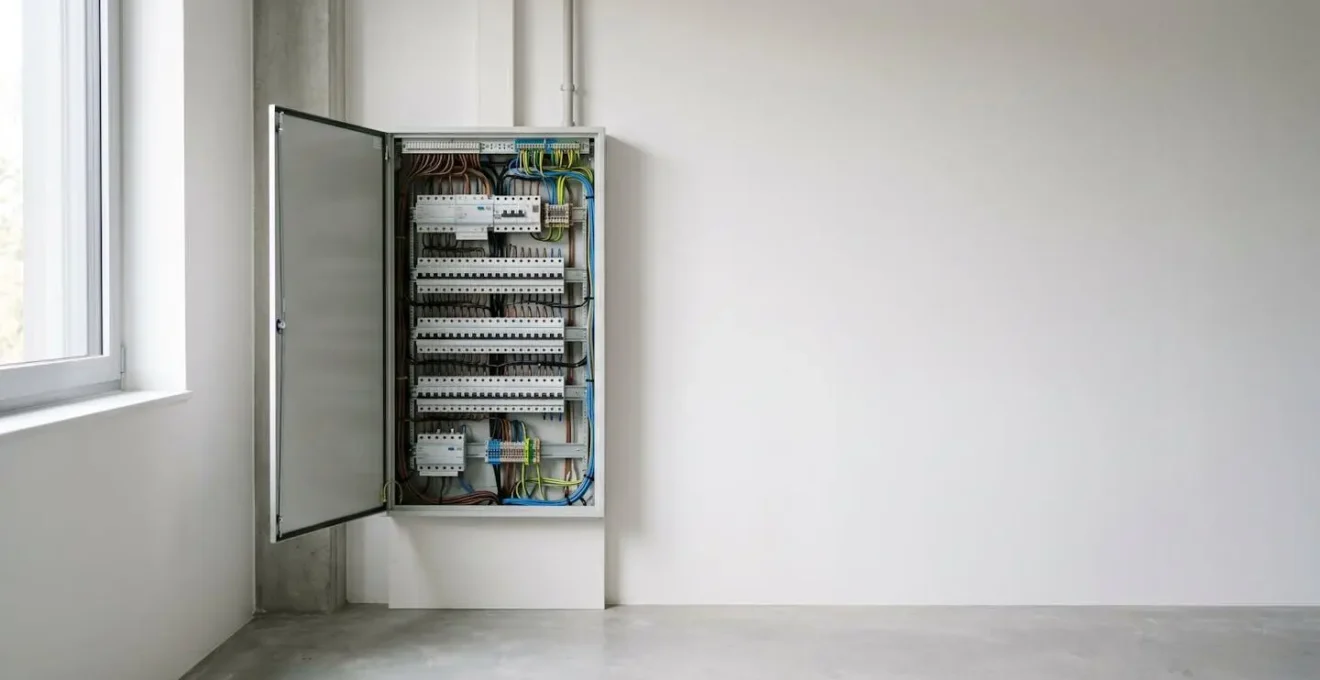

Choisir un tableau électrique ne se résume pas à respecter une norme, mais à prendre des décisions stratégiques qui vous éviteront des surcoûts et des complications futures.
- Un tableau sous-dimensionné aujourd’hui (ex: 2 rangées au lieu de 3) peut coûter plus de 500€ à corriger plus tard.
- L’emplacement (ETEL) et la philosophie d’organisation des circuits sont aussi cruciaux que le matériel pour la sécurité et la maintenance.
Recommandation : Visez toujours plus que la réserve minimale. Appliquer la règle des « 20% de modules libres ET une demi-rangée vide » garantit l’évolutivité réelle de votre installation face aux futurs besoins (véhicule électrique, photovoltaïque…).
Vous êtes face à un mur de références de tableaux électriques, oscillant entre deux ou trois rangées, pré-équipé ou vide, et chaque option semble ouvrir une nouvelle boîte de Pandore technique. Cette sensation de vertige est normale. Le tableau électrique est le cœur névralgique de votre logement, mais il est souvent perçu comme une boîte à fusibles complexe, régie par des règles obscures.
La plupart des guides se contentent de lister les obligations de la norme NF C 15-100 : respecter la réserve de 20%, installer des interrupteurs différentiels, etc. Ces conseils sont justes, mais ils ne répondent pas à la question essentielle : pourquoi ? Ils ne vous donnent pas la grille de lecture d’un professionnel qui, au-delà de la norme, pense en termes de sécurité à long terme, de coût de maintenance et de valeur future du bien.
Et si la clé n’était pas de suivre aveuglément des règles, mais de comprendre la logique stratégique qui les sous-tend ? Cet article n’est pas un catalogue de normes. C’est une consultation, où nous allons dimensionner ensemble votre besoin, penser comme un électricien et traduire chaque contrainte technique en une décision éclairée. Vous apprendrez non seulement à choisir le bon tableau, mais aussi à anticiper les erreurs qui coûtent cher et à planifier une installation qui servira vos besoins pour les 20 prochaines années.
Cet article vous guidera pas à pas à travers les décisions cruciales que vous aurez à prendre. Le sommaire ci-dessous vous donne un aperçu des étapes clés pour concevoir une installation électrique non seulement conforme, mais véritablement intelligente et pérenne.
Sommaire : Concevoir une installation électrique intelligente et pérenne
- Pourquoi un logement de 80 m² nécessite un tableau de 3 rangées (39 modules) et pas 2 ?
- Comment organiser les 18 disjoncteurs de votre tableau par étages ou par pièces ?
- Tableau électrique encastré ou apparent : lequel pour un mur en placo vs pierre ?
- L’erreur qui coûte 2000 € : installer le tableau électrique dans la salle de bain ou le garage humide
- Comment remplacer un tableau à fusibles porcelaine des années 1970 par un tableau moderne ?
- Tableau électrique pré-équipé ou vide : lequel pour une rénovation sans électricien ?
- Comment prévoir 20% de place libre dans votre tableau pour les évolutions futures ?
- Tableau électrique de répartition : à quoi servent vraiment tous ces disjoncteurs ?
Pourquoi un logement de 80 m² nécessite un tableau de 3 rangées (39 modules) et pas 2 ?
C’est une question de vision à long terme, pas seulement de surface. Penser qu’un tableau de 2 rangées (26 modules) suffit pour 80 m² est une erreur de calcul courante qui se paie au prix fort. Certes, vous pouvez y loger les circuits de base (éclairage, prises, four, plaques…). Mais une fois ces éléments installés, le tableau est plein. Or, la norme NF C 15-100 impose que 20% des emplacements doivent demeurer disponibles à la fin du chantier. Cette règle n’est pas une contrainte administrative, c’est une assurance pour l’avenir.
L’économie initiale de 50€ sur un tableau plus petit se transforme en un surcoût de 500€ (matériel et main-d’œuvre) le jour où vous devrez ajouter une rangée supplémentaire. Et ce jour arrivera plus vite que prévu. Pensez aux évolutions probables des dix prochaines années : borne de recharge pour véhicule électrique (qui occupe de 4 à 8 modules), gestion d’énergie pour des panneaux photovoltaïques, parafoudre (obligatoire dans de plus en plus de régions), ou simple ajout d’un circuit pour un abri de jardin. Un tableau de 3 rangées (39 modules) offre non seulement la réserve réglementaire, mais aussi une ventilation optimale des composants, réduisant les risques de surchauffe.
Le choix entre 2 et 3 rangées n’est donc pas une question de prix, mais un arbitrage entre une économie immédiate illusoire et un investissement stratégique dans l’évolutivité de votre logement.
Comment organiser les 18 disjoncteurs de votre tableau par étages ou par pièces ?
L’organisation de votre tableau électrique est votre feuille de route en cas de problème. Un agencement logique vous fera gagner un temps précieux lors d’un dépannage. Oubliez l’idée de simplement « remplir les rangées ». Un professionnel réfléchit selon des philosophies précises pour garantir la clarté et la sécurité. La première règle à respecter est de ne jamais dépasser 8 disjoncteurs maximum par interrupteur différentiel, afin de limiter la surface impactée en cas de défaut.
Au-delà de cette contrainte, trois logiques d’organisation coexistent :
- Organisation par usage : C’est la méthode la plus technique. On regroupe tous les circuits d’éclairage ensemble, toutes les prises, etc. C’est clair pour un électricien, mais moins intuitif pour un particulier.
- Organisation par zone de vie : La plus courante et la plus pratique pour l’utilisateur. Une rangée peut être dédiée au rez-de-chaussée, une autre à l’étage. Ou encore, on regroupe tous les circuits du salon (prises, éclairage, volets) sous le même différentiel. En cas de panne, vous savez immédiatement quelle zone est touchée.
- Organisation par criticité : C’est l’approche la plus stratégique. Elle consiste à isoler les circuits vitaux comme le congélateur, le serveur informatique, l’alarme ou la box internet sur un interrupteur différentiel dédié (idéalement de type A ou Hpi). Ainsi, un défaut sur une simple prise ne coupera pas votre chaîne du froid ou votre connexion internet.
La meilleure approche est souvent un hybride : une organisation par zone de vie, qui intègre une séparation par criticité pour les équipements essentiels. Le repérage par des étiquettes claires et des pictogrammes est la touche finale qui rendra votre tableau lisible par tous, à tout moment.
Tableau électrique encastré ou apparent : lequel pour un mur en placo vs pierre ?
Le choix entre un tableau encastré et un modèle en saillie (apparent) ne dépend pas que de l’esthétique, mais surtout de la nature de votre mur et des contraintes d’installation. Un tableau encastré offre une finition parfaite, discrète et affleurante, mais sa mise en œuvre varie drastiquement.
Ce tableau comparatif vous aidera à y voir plus clair sur les implications de chaque choix :
| Critère | Tableau encastré (placo/cloison sèche) | Tableau encastré (pierre/béton) | Tableau apparent/saillie |
|---|---|---|---|
| Difficulté d’installation | Facile (découpe placo) | Difficile (perçage maçonnerie) | Très facile (fixation murale) |
| Esthétique | Excellent (discret, affleurant) | Excellent (discret, affleurant) | Moyen (en relief sur le mur) |
| Accessibilité maintenance | Bonne | Difficile (poussière, démontage) | Excellente (accès direct) |
| Risque pont thermique | Élevé sans boîte étanche | Moyen | Faible |
| Coût installation | Moyen (+40€ boîte encastrement) | Élevé (main d’œuvre) | Économique |
| Évolutivité | Limitée (taille fixe) | Limitée (taille fixe) | Bonne (ajout facile) |
Attention au pont thermique avec la RE2020
Un point de vigilance crucial avec les constructions modernes est l’étanchéité à l’air. Comme le soulignent les experts, la réglementation environnementale RE2020 impose une vigilance particulière. Encastrer un tableau dans un mur donnant sur l’extérieur sans précaution crée un pont thermique majeur. L’utilisation d’une boîte d’encastrement étanche certifiée (type Ecobatibox) est indispensable. Ce surcoût d’environ 30€ est négligeable face aux futures économies d’énergie et à la conformité réglementaire qu’il assure.
En résumé : pour une cloison en placo dans une rénovation esthétique, l’encastré est idéal. Pour un mur porteur en pierre ou en béton, ou si l’évolutivité et la facilité d’accès sont prioritaires (comme dans un garage ou un atelier), le tableau apparent est une solution plus pragmatique et économique.
L’erreur qui coûte 2000 € : installer le tableau électrique dans la salle de bain ou le garage humide
L’emplacement du tableau électrique n’est pas négociable. La norme NF C 15-100 est formelle : le tableau doit être situé à l’intérieur du logement, dans un endroit sec et facilement accessible. Il doit s’intégrer dans un espace dédié appelé l’Espace Technique Électrique du Logement (ETEL), qui est une zone normalisée faisant au minimum 600 mm de large et 250 mm de profondeur, sur toute la hauteur du sol au plafond. Cet espace, souvent matérialisé par une Gaine Technique Logement (GTL), héberge le tableau de répartition, le panneau de contrôle et le coffret de communication.
Placer le tableau principal dans une salle de bain, un placard trop petit, une cave humide ou un garage non ventilé est une non-conformité grave. Ce n’est pas une simple contrainte administrative, c’est la protection contre une dégradation lente mais certaine de votre installation. L’humidité est l’ennemi numéro un des connexions électriques.
L’air humide entraîne une corrosion galvanique des contacts en cuivre. Cette oxydation invisible augmente la résistance des connexions, provoque des surchauffes, des déclenchements intempestifs et, dans les cas extrêmes, des risques d’incendie. Lorsque les dommages sont constatés, il est souvent trop tard : les modules, les peignes de raccordement et parfois même les câbles sont à remplacer. L’intervention d’un professionnel pour déplacer le tableau et remplacer les éléments corrodés peut facilement dépasser 2000€. Sans parler du refus du Consuel de valider l’installation, bloquant le raccordement au réseau.
Pour les locaux à risque (atelier, abri de jardin, cave), la seule solution réglementaire est d’installer un tableau divisionnaire étanche (indice de protection IP65), lui-même alimenté et protégé par un disjoncteur depuis le tableau principal situé dans l’ETEL conforme.
Comment remplacer un tableau à fusibles porcelaine des années 1970 par un tableau moderne ?
Remplacer un vieux tableau à fusibles n’est pas juste un changement de « boîte ». C’est l’occasion d’une mise en sécurité complète de l’installation. Avant même de penser au nouveau tableau, un diagnostic du câblage existant est impératif. Un tableau moderne sur une installation défaillante ne résout rien, pire, il peut masquer les problèmes. En effet, selon les données de sécurité, entre 20 et 35% des incendies d’habitation sont de source électrique, souvent liés à des installations vétustes.
La méthode de migration progressive pour une transition sans coupure
Une des craintes lors du remplacement est de se retrouver sans électricité pendant des jours. Une technique de professionnel consiste à installer le nouveau tableau à côté de l’ancien. Ensuite, on bascule les circuits un par un. On commence par les moins critiques (lumières des chambres) pour finir par les essentiels (réfrigérateur, cuisine). Chaque circuit est testé individuellement au moment du raccordement. Cette approche permet de conserver le courant sur les équipements prioritaires durant toute l’intervention (1 à 2 jours) et d’identifier précisément l’origine d’un éventuel défaut de câblage.
Cette intervention demande des compétences sérieuses, mais la première étape de diagnostic peut être entamée avec prudence. Voici les points à vérifier.
Plan d’action : Votre checklist de diagnostic avant remplacement
- Vérifier la prise de terre : Utilisez un testeur de prise pour confirmer sa présence et son bon fonctionnement. Son absence rend la mise aux normes complète du logement obligatoire.
- Identifier l’isolation des câbles : Des fils anciens gainés de tissu ou de caoutchouc doivent être remplacés impérativement, car leur isolant se désagrège et devient un risque d’incendie.
- Mesurer la section des conducteurs : Des sections de fil trop faibles (inférieures à 1,5mm² pour l’éclairage ou 2,5mm² pour les prises) sont un signe de danger de surchauffe.
- Compter les circuits : Une maison entière alimentée par moins de 5 circuits indique une installation sous-dimensionnée qui nécessite une refonte pour séparer les usages.
- Repérer les traces de surchauffe : Toute trace noire, odeur de brûlé ou plastique fondu sur les fils ou les fusibles est un signe de danger imminent qui exige l’intervention immédiate d’un électricien.
Tableau électrique pré-équipé ou vide : lequel pour une rénovation sans électricien ?
La question du pré-équipé face au tableau nu (vide) est cruciale, surtout si vous envisagez de réaliser l’installation vous-même. Le tableau pré-équipé semble être la solution de facilité : une boîte avec les interrupteurs différentiels et disjoncteurs déjà montés et peignés. C’est un gain de temps indéniable et une garantie (théorique) de conformité des raccordements internes. Cependant, cette simplicité a un prix : le manque de flexibilité.
Un tableau pré-équipé est pensé pour une installation standard. Si votre logement a des besoins spécifiques (plus de circuits spécialisés, des modules domotiques, un délesteur…), il montrera vite ses limites. Vous risquez de payer pour des disjoncteurs dont vous n’avez pas l’utilité, ou à l’inverse, de manquer de place ou du bon calibre.
Le tableau nu, à composer soi-même, offre une flexibilité totale. Vous achetez uniquement les modules dont vous avez besoin, dans les marques de votre choix, et vous dimensionnez l’ensemble parfaitement à votre projet. C’est souvent plus économique pour des installations complexes, mais cela requiert une bonne connaissance des normes et des règles de câblage. Comme le rappelle la réglementation :
Un tableau pré-équipé, même de grande marque, ne garantit pas la conformité de l’installation finale qui dépend du câblage
– Norme NF C 15-100, Réglementation installations électriques
En somme, le point de bascule est la complexité. Pour une installation très simple (studio, petit appartement sans circuits spéciaux), le pré-équipé peut être un choix judicieux pour un bricoleur averti. Dès que l’installation se complexifie, ou pour toute personne souhaitant une solution optimisée et évolutive, l’approche « tableau nu » est supérieure, à condition de maîtriser le sujet ou de se faire accompagner.
Comment prévoir 20% de place libre dans votre tableau pour les évolutions futures ?
La règle des 20% de modules libres imposée par la norme NF C 15-100 est souvent mal interprétée. Elle n’est pas une simple suggestion, mais le minimum vital pour ne pas rendre votre tableau obsolète dès sa mise en service. Cependant, un professionnel ne se contente pas de ce minimum. La vraie règle d’or pour une installation pérenne est « 20% de modules ET une demi-rangée libre« .
Pourquoi cette double précaution ? Les 20% de modules (par exemple, 6 modules libres pour 30 utilisés) permettent l’ajout ponctuel de petits disjoncteurs pour un nouveau circuit. Mais la demi-rangée libre (environ 6 à 8 modules regroupés) anticipe l’arrivée de modules bien plus larges qui sont de plus en plus courants :
- Un écocompteur ou un gestionnaire d’énergie pour suivre vos consommations (jusqu’à 6 modules).
- Un parafoudre (2 modules).
- Un contacteur jour/nuit pour le chauffe-eau (2 modules).
- Certains modules de domotique ou de gestion de borne de recharge.
Sans cet espace groupé, l’installation d’un de ces éléments vous obligera à un fastidieux « Tetris » : démonter un ou plusieurs peignes, déplacer des disjoncteurs et refaire tout le repérage. La demi-rangée libre, souvent placée en bas du tableau, est un espace stratégique qui vous fera économiser des heures de travail et des centaines d’euros d’intervention future.
Concrètement, pour un logement de 80m² nécessitant environ 31 modules, la norme impose un tableau de 39 modules (3 rangées de 13). La vision de l’électricien serait d’envisager directement 4 rangées (52 modules) si un projet d’extension, de piscine ou de panneaux solaires est envisagé, même à moyen terme. C’est cet espace qui donne sa vraie valeur évolutive à votre installation.
À retenir
- La règle des 20% de réserve n’est pas une option : C’est une obligation économique et normative pour garantir l’évolutivité de votre installation. Sous-dimensionner coûte toujours plus cher à long terme.
- L’organisation est une stratégie : Penser par zone, par usage ou par criticité (isoler le congélateur, la box internet) est plus important que de simplement « remplir » les rangées.
- L’emplacement est non négociable : Le tableau doit être dans un Espace Technique (ETEL) sec et accessible. L’humidité est l’ennemi numéro un, provoquant une corrosion qui mène à des pannes coûteuses et dangereuses.
Tableau électrique de répartition : à quoi servent vraiment tous ces disjoncteurs ?
Le tableau électrique peut sembler intimidant avec ses rangées de manettes identiques. Pourtant, chaque module a une fonction précise, et comprendre leur rôle est la première étape pour gérer sereinement son installation. Il faut distinguer deux grandes familles : les protections et les commandes.
Le composant le plus connu est le disjoncteur divisionnaire. Son rôle est double : il protège les équipements contre les surcharges (quand trop d’appareils tirent du courant sur un même circuit) et les courts-circuits. C’est le garde du corps de vos câbles et de vos appareils. Juste au-dessus, l’interrupteur différentiel (généralement en tête de rangée) a une mission différente et vitale : il protège les personnes contre les risques d’électrocution en détectant les fuites de courant vers la terre. C’est lui qui saute si un appareil a un défaut d’isolement.
Les modules d’optimisation souvent confondus avec des protections
Au-delà de la sécurité, le tableau accueille des modules de pilotage intelligents. Le contacteur jour/nuit (2 modules) bascule automatiquement votre chauffe-eau pendant les heures creuses, pouvant réduire la facture d’eau chaude de 30 à 40%. Le télérupteur (1 module) permet de commander un même point lumineux depuis plusieurs interrupteurs (ex: un couloir). Enfin, le délesteur (2 modules) est un gestionnaire malin : il coupe temporairement des circuits non prioritaires (comme des radiateurs d’appoint) pour éviter de dépasser la puissance de votre abonnement et de faire disjoncter toute la maison. Ces modules n’ont pas de fonction de protection, mais optimisent votre confort et votre budget.
Apprendre à interpréter un déclenchement est un diagnostic précieux :
- Un disjoncteur saute instantanément : Court-circuit. Débranchez les appareils du circuit et réarmez.
- Un disjoncteur saute après quelques minutes : Surcharge. Réduisez le nombre d’appareils branchés sur le circuit.
- L’interrupteur différentiel saute : Fuite de courant à la terre. C’est souvent un appareil défectueux ou de l’humidité.
- Le disjoncteur général d’abonné saute : Puissance souscrite dépassée. Vous consommez plus que ce que votre contrat EDF autorise.
En comprenant cette grammaire électrique, votre tableau passe du statut de boîte noire énigmatique à celui de véritable tableau de bord de votre maison.
Pour passer de la théorie à la pratique, l’étape suivante consiste à réaliser un audit de votre installation actuelle ou à dessiner le plan de votre futur tableau en vous basant sur ces principes stratégiques. Cela vous permettra d’aborder votre projet de rénovation ou de construction avec confiance et de dialoguer d’égal à égal avec un professionnel.
