L’installation électrique d’un logement représente bien plus qu’un simple réseau de fils et de prises. C’est le système nerveux de votre maison, celui qui alimente chaque appareil, éclaire chaque pièce et garantit votre sécurité au quotidien. Pourtant, ce domaine technique intimide souvent : normes complexes, vocabulaire spécialisé, risques d’accident… Résultat ? De nombreux propriétaires se retrouvent démunis face à une panne, une rénovation ou simplement l’envie de comprendre ce qui se cache derrière leurs murs.
Que vous envisagiez de moderniser une installation vétuste, d’ajouter des circuits pour de nouveaux équipements, ou simplement de comprendre pourquoi votre disjoncteur saute régulièrement, cette ressource vous accompagne pas à pas. Nous allons démystifier les composants essentiels (tableau électrique, disjoncteurs, câbles), expliquer les principes de dimensionnement des circuits, présenter les bonnes pratiques de connexion, et vous donner les clés pour anticiper les pannes. L’objectif ? Vous permettre de dialoguer sereinement avec un électricien, d’évaluer la conformité de votre installation, et de prendre les bonnes décisions pour votre logement.
Une installation électrique domestique fonctionne comme un arbre : le courant arrive par le tronc (le disjoncteur d’abonné), se divise en branches principales (les circuits protégés par des disjoncteurs divisionnaires), puis se ramifie vers chaque point d’utilisation (prises, luminaires, appareils). Cette architecture garantit à la fois la distribution efficace de l’électricité et la protection des personnes et des biens.
Toute installation électrique domestique repose sur six composants essentiels qui interagissent constamment. Le point de livraison (disjoncteur d’abonné) marque la limite entre le réseau public et votre installation privée. Le tableau de répartition centralise toutes les protections et distribue le courant vers les différents circuits. Les conducteurs électriques (câbles et fils) acheminent le courant en toute sécurité. Les dispositifs de protection (disjoncteurs, interrupteurs différentiels) coupent automatiquement le courant en cas d’anomalie. Les points d’utilisation (prises, interrupteurs, luminaires) constituent l’interface avec vos appareils. Enfin, la prise de terre évacue les courants de défaut vers le sol.
Le choix entre une installation encastrée (câbles dissimulés dans les murs) et en saillie (câbles visibles dans des goulottes ou conduits) dépend principalement du type de bâtiment et du budget. L’encastrement offre un résultat esthétique optimal mais nécessite des travaux de maçonnerie conséquents, idéal lors d’une construction neuve ou d’une rénovation lourde. L’installation en saillie, plus économique et rapide à mettre en œuvre, convient parfaitement aux maisons anciennes avec des murs en pierre difficiles à saigner, ou aux garages et locaux techniques où l’esthétique n’est pas prioritaire.
Une installation électrique de plus de 20 ans présente souvent des déficiences qui impactent à la fois votre sécurité et votre facture énergétique. Les signes révélateurs incluent : des fusibles en porcelaine (au lieu de disjoncteurs modernes), l’absence de prise de terre, des prises en nombre insuffisant (conduisant à l’usage excessif de multiprises), des câbles en tissu, ou un tableau sans interrupteur différentiel. Ces installations surdimensionnées pour les besoins de l’époque ne supportent pas la charge des appareils actuels et peuvent générer des surconsommations importantes par effet Joule lorsque les connexions vieillissent.

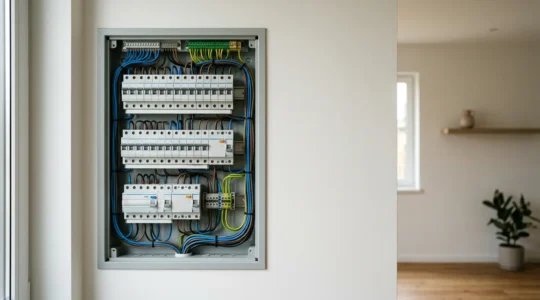

Si l’installation électrique est comparable à un système nerveux, le tableau électrique en est le cerveau. C’est lui qui orchestre la distribution du courant, surveille en permanence l’état de chaque circuit, et coupe instantanément l’alimentation dès qu’une anomalie se présente. Comprendre son organisation et son fonctionnement vous permet de réagir efficacement en cas de panne et d’optimiser votre installation.
Un tableau moderne fonctionne selon trois étages de protection complémentaires. Le disjoncteur d’abonné (niveau 1) limite la puissance globale selon votre contrat et protège contre les surintensités majeures. Les interrupteurs différentiels (niveau 2) surveillent l’équilibre entre le courant entrant et sortant : une différence de 30 mA (l’équivalent d’un courant dangereux traversant un corps humain) déclenche la coupure en moins de 50 millisecondes. Les disjoncteurs divisionnaires (niveau 3) protègent individuellement chaque circuit contre les surcharges et courts-circuits, adaptés à la capacité du câble qu’ils surveillent.

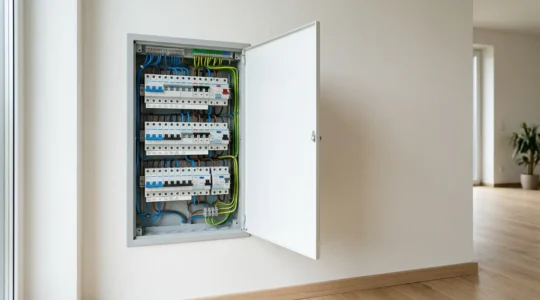

Le dimensionnement d’un tableau ne se fait pas au hasard. Un logement de 40 m² nécessite environ 12 circuits (éclairage, prises générales, cuisine, salle de bain, chauffage), soit un tableau de 2 rangées (26 modules). Pour 80 m², comptez 18 à 20 circuits répartis sur 3 rangées (39 modules) pour anticiper les évolutions futures. Un logement de 120 m² ou plus requiert généralement 4 rangées (52 modules). Cette anticipation évite de devoir remplacer le tableau quelques années plus tard lors de l’ajout d’équipements (borne de recharge, climatisation, piscine).
Deux approches s’opposent pour organiser les circuits d’un tableau. L’organisation par étage regroupe tous les circuits d’un même niveau (rez-de-chaussée, étage), facilitant la maintenance localisée mais complexifiant l’équilibrage des charges entre les différentiels. L’organisation par fonction rassemble les circuits de même type (éclairage ensemble, prises ensemble, circuits spécialisés ensemble) quelle que soit leur localisation, offrant une meilleure répartition des charges mais rendant la localisation d’une panne moins intuitive. Dans les deux cas, un étiquetage rigoureux de chaque disjoncteur (« Prises salon », « Éclairage chambres étage ») vous fait gagner un temps précieux lors d’une intervention.

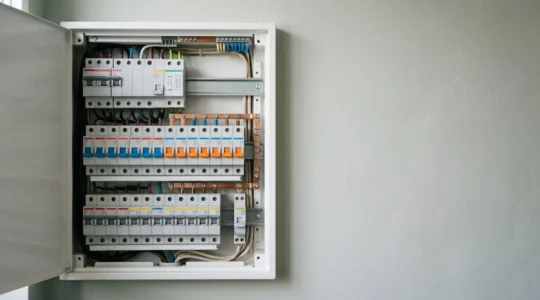

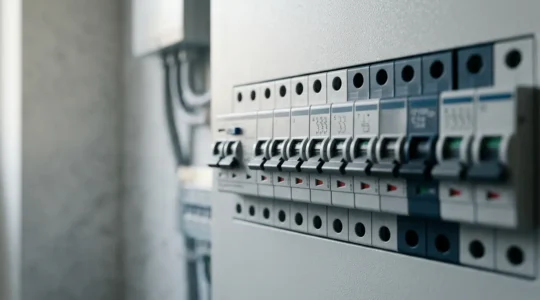

Le disjoncteur constitue le dispositif de sécurité le plus sollicité de votre installation. Son rôle ? Couper automatiquement le courant avant que l’échauffement d’un câble surchargé ne provoque un incendie. Mais pour qu’il remplisse efficacement sa mission, il doit être parfaitement calibré en fonction du circuit qu’il protège.
Un disjoncteur ne protège jamais les appareils branchés, mais toujours le câble électrique qui les alimente. Chaque section de câble supporte une intensité maximale au-delà de laquelle il s’échauffe dangereusement : 16A pour du 1,5 mm², 20A pour du 2,5 mm², 32A pour du 6 mm². Le disjoncteur doit donc être calibré légèrement en dessous de cette limite pour couper avant l’échauffement critique. Un câble de 2,5 mm² sera ainsi protégé par un disjoncteur de 20A maximum, jamais 32A, même si « ça saute moins souvent » avec un calibre supérieur. Cette erreur, tentante mais mortelle, annule la protection et expose au risque d’incendie.
La norme électrique définit des couples câble-disjoncteur selon l’usage. Les circuits d’éclairage utilisent du 1,5 mm² protégé par 16A maximum (généralement 10A en pratique). Les circuits de prises courantes nécessitent du 2,5 mm² avec disjoncteur 20A (ou 16A selon le nombre de prises). La cuisine, plus énergivore, réclame plusieurs circuits dédiés : prises générales en 2,5 mm² / 20A, et prises spécialisées pour les gros électroménagers (four, plaque) en 2,5 mm² / 20A chacune. Les circuits de chauffage électrique et la recharge de véhicule électrique requièrent des sections supérieures (4 mm², 6 mm² voire plus) avec des disjoncteurs adaptés à la puissance installée.
Lorsqu’un disjoncteur déclenche, deux hypothèses s’affrontent : surcharge réelle du circuit ou disjoncteur défaillant. Pour trancher, débranchez tous les appareils du circuit concerné et réarmez le disjoncteur. S’il tient, rebranchez les appareils un par un pour identifier le coupable ou la combinaison excessive. S’il saute immédiatement même sans charge, le problème vient soit d’un court-circuit dans le câblage (nécessitant l’intervention d’un électricien), soit d’un disjoncteur usé dont le mécanisme se déclenche de manière intempestive (remplacement simple).
Le choix des conducteurs électriques ne se résume pas à leur section (1,5 mm², 2,5 mm²…). Leur nature (rigide ou souple), leur isolation, et leur mode de pose conditionnent la durabilité, la sécurité et la conformité de votre installation. Deux références dominent le marché français : le câble U1000 R2V pour les installations fixes, et le fil H07VR pour le câblage de tableau.

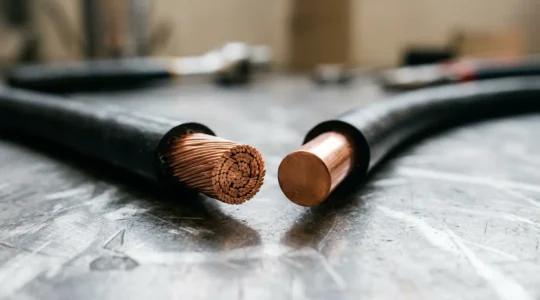

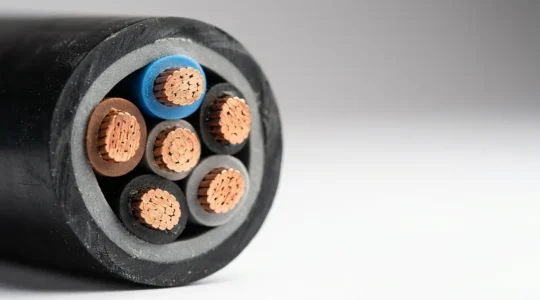

Le câble U1000 R2V (« U » pour tension d’usage 1000V, « R » pour âme rigide, « 2V » pour deux couches de PVC) constitue la référence pour toute installation domestique fixe. Sa rigidité facilite le passage dans les gaines ICTA encastrées dans les murs. Sa double isolation PVC résiste aux chocs, à l’humidité et au vieillissement. Disponible en version 2G (phase + neutre sans terre) ou 3G (phase + neutre + terre), il s’utilise pour tous les circuits de distribution : prises, éclairage, volets roulants. La section se choisit selon l’usage : 3G1,5 mm² pour l’éclairage, 3G2,5 mm² pour les prises, 3G6 mm² ou plus pour les circuits de forte puissance.
Le passage d’un câble rigide sur une longue distance dans une gaine ICTA demande méthode et patience. L’astuce consiste à utiliser un tire-fil préalablement installé dans la gaine (souvent fourni d’origine). Fixez solidement le câble au tire-fil avec du ruban adhésif toilé en évitant tout point dur qui accrocherait. Lubrifiez l’extrémité du câble avec un gel spécifique (ou du liquide vaisselle en dépannage). Travaillez à deux : une personne tire doucement et régulièrement le fil-guide, l’autre accompagne le câble à l’entrée de la gaine en le faisant tourner légèrement pour qu’il suive les courbes. Ne forcez jamais : un blocage signale un coude trop serré ou un tire-fil emmêlé.
À l’inverse du câble rigide, le fil H07VR présente une âme souple constituée de multiples brins fins. Cette souplesse, précieuse dans les espaces confinés d’un tableau électrique, permet de former des coudes serrés et d’obtenir un câblage propre et organisé. On l’utilise exclusivement à l’intérieur des tableaux ou des boîtiers de connexion, jamais en installation apparente sans protection. Attention : les brins souples nécessitent impérativement des embouts de câblage (férules) avant serrage dans une borne, sous peine de voir les brins s’écarter, réduire la surface de contact, et provoquer un échauffement dangereux. Cette erreur représente 30% des défauts constatés dans les tableaux électriques récents.
Les prises électriques constituent les points d’accès les plus sollicités de votre installation. Leur multiplication, rendue nécessaire par l’augmentation du nombre d’appareils, ne doit pas se faire anarchiquement. Chaque circuit de prises obéit à des règles strictes de dimensionnement qui garantissent qu’il ne sera jamais sollicité au-delà de sa capacité.
Un circuit de prises alimenté en câble 2,5 mm² et protégé par un disjoncteur 20A peut desservir jusqu’à 12 prises. Toutefois, dans les pièces à forte consommation (cuisine, buanderie), la norme recommande de limiter à 8 prises pour un disjoncteur 16A afin d’éviter les déclenchements intempestifs. Cette règle part du principe que toutes les prises ne seront jamais utilisées simultanément à pleine puissance, mais garantit une marge de sécurité confortable. Dépasser cette limite, en ajoutant par exemple 15 prises sur un même circuit, ne provoquera pas nécessairement de panne immédiate, mais augmente considérablement le risque de surcharge si plusieurs appareils puissants fonctionnent ensemble.
Certains appareils énergivores requièrent un circuit dédié, c’est-à-dire une ligne dédiée depuis le tableau avec une seule prise ou un point de raccordement direct. C’est le cas pour les plaques de cuisson (généralement 32A en 6 mm²), le four encastrable (20A en 2,5 mm²), le lave-linge, le sèche-linge et le lave-vaisselle (20A en 2,5 mm² chacun). Cette ségrégation évite qu’une panne sur un appareil ne prive toute une zone de courant, et garantit que ces équipements disposent en permanence de la puissance nécessaire sans être affectés par d’autres consommations sur le même circuit.
Vous devez intervenir sur une prise et ignorez quel disjoncteur la protège ? Branchez-y un appareil bruyant ou lumineux (radio, lampe), puis testez les disjoncteurs un par un au tableau jusqu’à ce que l’appareil s’éteigne. Pour gagner du temps sur les installations complexes, utilisez un testeur de circuit (20-30 €) : branché dans la prise, il affiche le numéro du circuit correspondant, à condition que vous ayez préalablement étiqueté votre tableau. Cette identification prend alors moins de 10 minutes et sécurise toute intervention future.

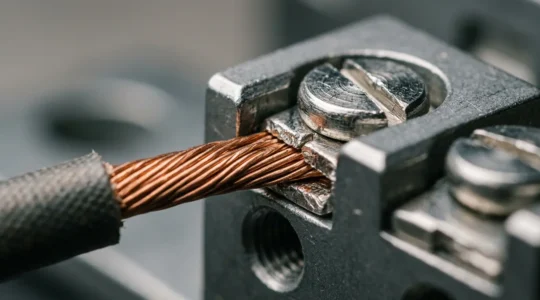

Une connexion électrique mal réalisée constitue une bombe à retardement. Le mauvais contact génère une résistance électrique anormale qui produit de la chaleur par effet Joule. Cette chaleur accélère l’oxydation de la connexion, qui augmente encore la résistance, dans un cercle vicieux pouvant atteindre des températures de 150°C et déclencher un incendie. D’où l’importance de maîtriser les techniques de raccordement.

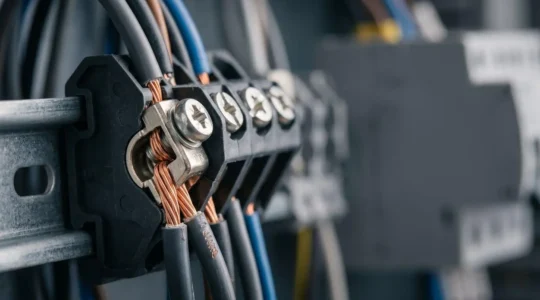

Trois méthodes de connexion coexistent, chacune avec ses avantages. Le domino (bornier à vis traditionnel) offre une connexion solide et économique, mais nécessite un serrage rigoureux et régulier (les vis se desserrent avec le temps sous l’effet des cycles thermiques). Les bornes automatiques Wago garantissent un serrage constant grâce à leur ressort interne, permettent des connexions-déconnexions multiples, et acceptent la mixité rigide-souple. Leur coût supérieur se justifie par leur fiabilité. Le sertissage (manchon métallique écrasé sur les conducteurs) crée une connexion définitive et parfaitement étanche, idéale pour les installations enfouies, mais interdit toute modification ultérieure.
Les anciennes installations (avant les années 1980) utilisaient parfois des conducteurs en aluminium. Raccorder directement un fil cuivre (standard actuel) et un fil aluminium crée une pile électrochimique : les deux métaux en contact en présence d’humidité s’oxydent rapidement, créant une résistance croissante et un risque d’échauffement. La solution : utiliser impérativement des borniers bi-métalliques spécialement conçus pour cette transition, disponibles dans tous les magasins de matériel électrique.
Les installations professionnelles utilisent régulièrement la thermographie infrarouge pour détecter les points chauds annonciateurs de défauts. Une borne mal serrée, une connexion oxydée ou un contact dégradé apparaissent en rouge-orange sur l’image thermique, alors que les connexions saines restent à température ambiante. Des caméras thermiques accessibles (200-500 €) ou des modules pour smartphone (100-150 €) permettent désormais aux particuliers exigeants de réaliser ce diagnostic préventif, particulièrement pertinent avant l’achat d’un logement ancien ou après des travaux d’électricité.
Une panne électrique en plein hiver, un soir de semaine, déclenche souvent la panique. Pourtant, avec quelques connaissances de base et les bons réflexes, de nombreuses situations se résolvent rapidement sans intervention professionnelle coûteuse. Pour les autres, savoir diagnostiquer le problème vous permet de décrire précisément la situation à l’électricien et d’éviter les arnaques.
Face à une coupure électrique, commencez toujours par vérifier si vos voisins sont également affectés : une panne généralisée relève du distributeur d’électricité, pas de votre installation. Si vous êtes seul concerné, examinez votre tableau : le disjoncteur d’abonné a-t-il déclenché (panne totale) ou seulement un disjoncteur divisionnaire (panne partielle) ? Une panne partielle signale généralement une surcharge ou un court-circuit sur un circuit spécifique, relativement simple à identifier. Une panne totale sur le disjoncteur d’abonné indique soit une consommation dépassant votre abonnement (débranchez les gros consommateurs et réarmez), soit un défaut d’isolement global nécessitant l’intervention d’un professionnel.
Certaines situations justifient un dépannage en urgence malgré le surcoût (150-250 € au lieu de 90 € en horaires normaux). C’est le cas si vous êtes privé de chauffage et d’eau chaude en hiver avec des enfants en bas âge ou des personnes fragiles, si vous détectez une odeur de brûlé persistante même après avoir coupé le courant (risque de combustion lente dans un mur), ou si vous constatez des étincelles ou un arc électrique. En revanche, la perte d’un circuit de prises dans le salon ou d’un éclairage peut attendre le lendemain matin, vous permettant d’obtenir un tarif normal et de choisir sereinement votre prestataire.
Les escroqueries au dépannage électrique prospèrent sur l’urgence et l’inquiétude. Avant de raccrocher le téléphone, posez trois questions clés : « Quel est le tarif horaire précis, déplacement inclus ? » (méfiez-vous des réponses évasives), « Êtes-vous certifié Qualifelec ou RGE ? » (un professionnel sérieux répond immédiatement oui et fournit son numéro), « Donnez-vous un devis écrit avant intervention ? » (obligatoire au-delà de 150 €, mais rassurant même en dessous). Un prestataire qui refuse ces garanties basiques ou annonce des tarifs supérieurs à 250 € pour une intervention standard de 2 heures doit éveiller votre méfiance. En cas de doute, rappelez un second prestataire pour comparer.
Maîtriser les fondamentaux de votre installation électrique ne fait pas de vous un électricien, mais un propriétaire averti capable d’anticiper les problèmes, de dialoguer efficacement avec les professionnels, et de prendre les bonnes décisions pour la sécurité et l’efficacité énergétique de votre logement. Les sujets abordés ici ouvrent chacun vers des approfondissements techniques : n’hésitez pas à explorer les ressources détaillées selon vos projets spécifiques.

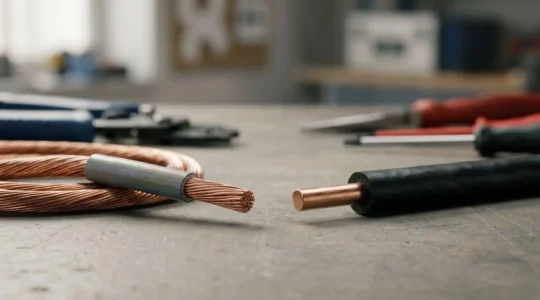

Choisir entre le fil H07V-R souple et le câble U-1000 R2V rigide ne se résume pas à une question de confort, mais à une décision technique fondamentale pour la sécurité et la pérennité de l’installation. Le H07V-R est indispensable dans…
